是巧合？ 還是電與磁之間存在某些聯系！
帶電體和磁體具有相似的性質，
同名磁極相互排斥，異名磁極相互吸引.同種電荷相互排斥，異種電荷相互吸引
基于這種想法，科學家們一次又一次地尋找電與磁的聯系。
1820年丹麥的物理學家奧斯特發現了電流磁效應。第一次揭示了電和磁之間的聯系。開辟了電氣時代的新紀元.
奧斯特——發現電磁聯系的第一人.

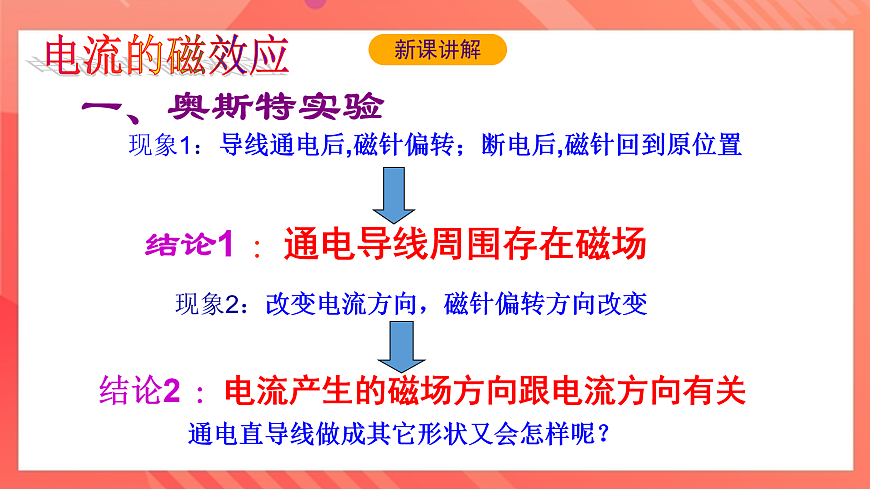

現象1：導線通電后,磁針偏轉；斷電后,磁針回到原位置
結論1 ：通電導線周圍存在磁場
現象2：改變電流方向，磁針偏轉方向改變
結論2 ：電流產生的磁場方向跟電流方向有關
通電直導線做成其它形狀又會怎樣呢？

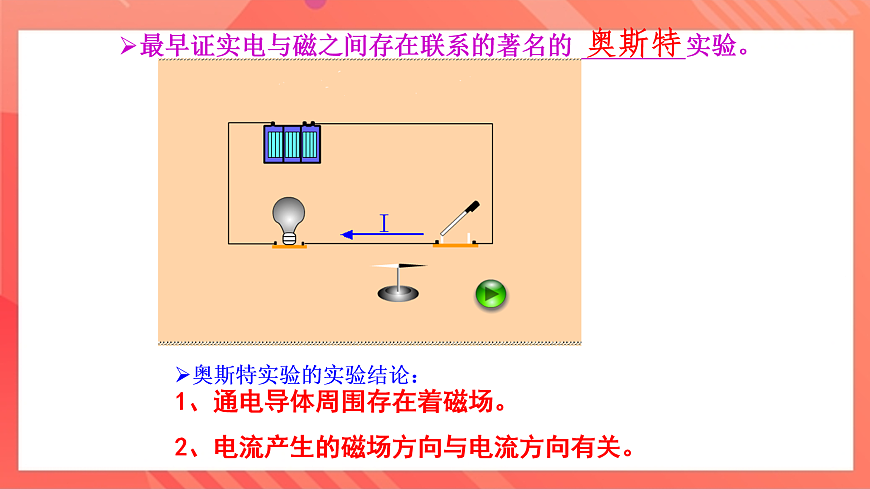

最早證實電與磁之間存在聯系的著名的 實驗。
1、通電導體周圍存在著磁場。 2、電流產生的磁場方向與電流方向有關。
奧斯特實驗的實驗結論：

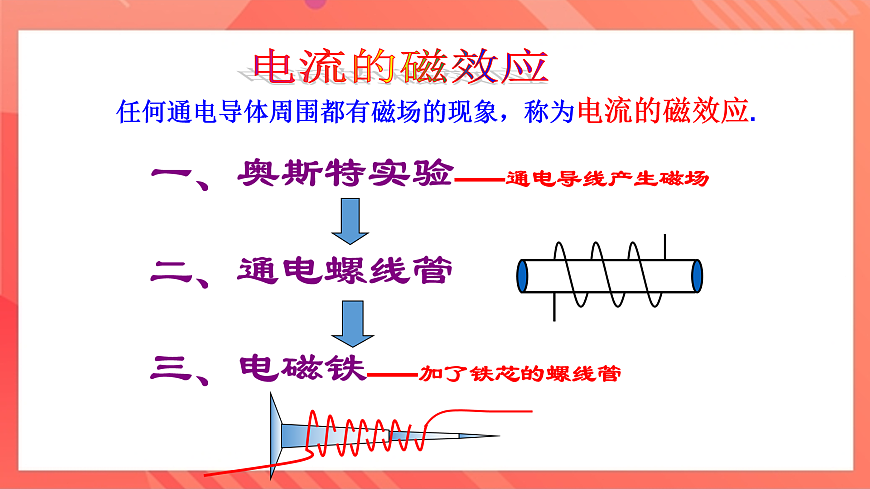

任何通電導體周圍都有磁場的現象，稱為電流的磁效應.
一、奧斯特實驗——通電導線產生磁場
三、電磁鐵——加了鐵芯的螺線管

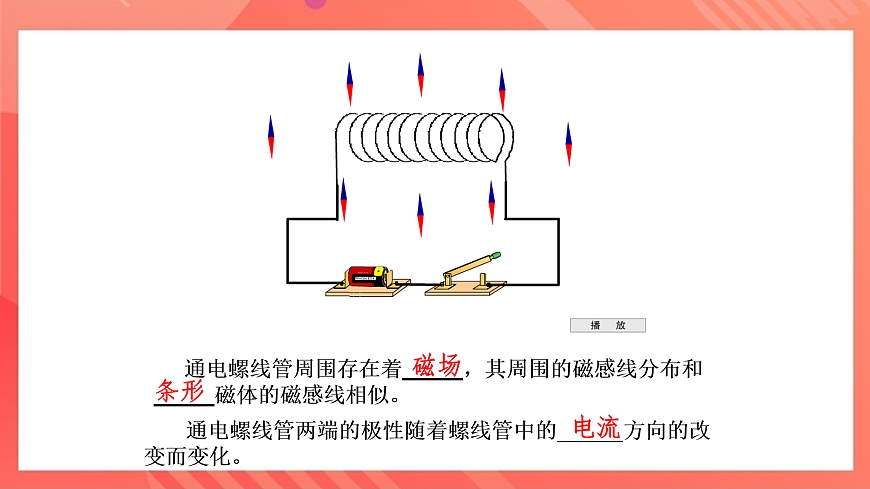

通電螺線管兩端的極性隨著螺線管中的 方向的改變而變化。
通電螺線管周圍存在著_____，其周圍的磁感線分布和_____磁體的磁感線相似。

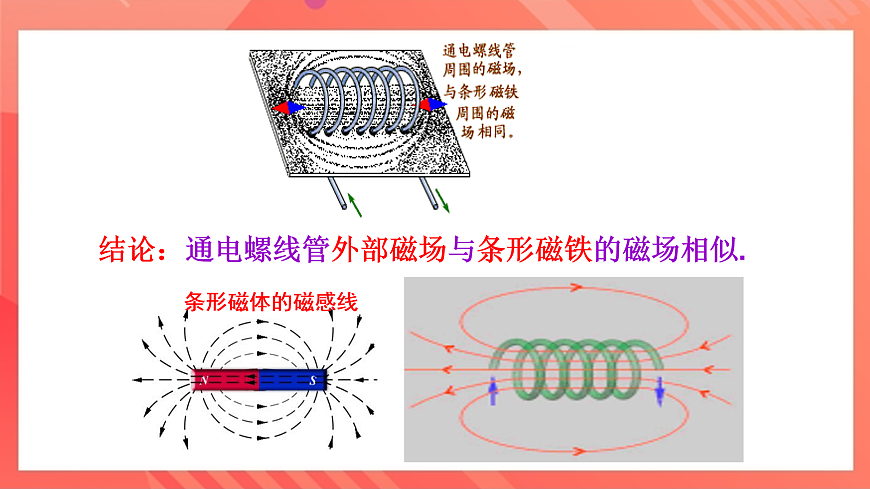

結論：通電螺線管外部磁場與條形磁鐵的磁場相似.
用右手握螺線管，讓四指彎向螺線管中電流的方向，則大拇指所指的那端就是螺線管的N極。
1.在下圖中標出通電螺線管的N極和S極。
2.由圖可以看出：通電螺線管周圍的磁感線分布和 磁體的磁感線相似。標出通電螺線管的N、S極和周圍磁感線的方向。
3. 根據電流方向標出通電螺線管以及小磁針的N、S極。
4.根據小磁針靜止時指針的指向，判斷出電源的正負極。
5.根據右側小磁針靜止時的指向，標出通電螺線管的N、S極和線圈中的電流方向
6.如圖所示的通電螺線管，周圍放著能自由轉動的a、b、c、d，當它們靜止時極性正確的是（N為黑色） 。
電磁鐵是一個帶有鐵芯的螺線管。
鐵芯插入通電螺線管，鐵芯被磁化，也會產生磁場，因而電磁鐵的磁場大大增強。
3、電磁鐵三大優點：
①磁性能顯能無②強弱可以調節③極性可以轉變.
電磁線圈的匝數越多，通過線圈的電流越強線圈磁性越強。
影響電磁鐵的磁性強弱的因素？
研究影響電磁鐵磁性強弱的因素
斷電時電磁鐵：____________
通電時電磁鐵：___________
電磁鐵通電時____磁性，斷電時磁性_____。
①磁性能顯能無②強弱可以調節③極性可以轉變.
研究電磁鐵的磁性跟鐵芯的關系：
當電磁鐵的電流和線圈的匝數一定時__________磁性_________.
研究電磁鐵的磁性強弱跟電流大小的關系：
探究電磁鐵的磁性跟線圈匝數的關系：
猜想：電磁鐵的磁性強弱跟哪些因素有關？
1.通電螺線管的磁性強弱與 、　　 　 　和 有關。
2.如圖所示,當滑動變阻器的滑片向右移動時，電磁鐵中的磁性將 。
3.將電磁鐵、滑動變阻器、電源與開關接成成閉合回路，若將變阻器的滑片向右移動，那么螺線管上端懸掛鐵塊的彈簧將： A.不變 B.縮短 C.伸長 D.不能判斷
思考：若懸掛的鐵塊改為磁鐵，情況又將怎樣呢？
