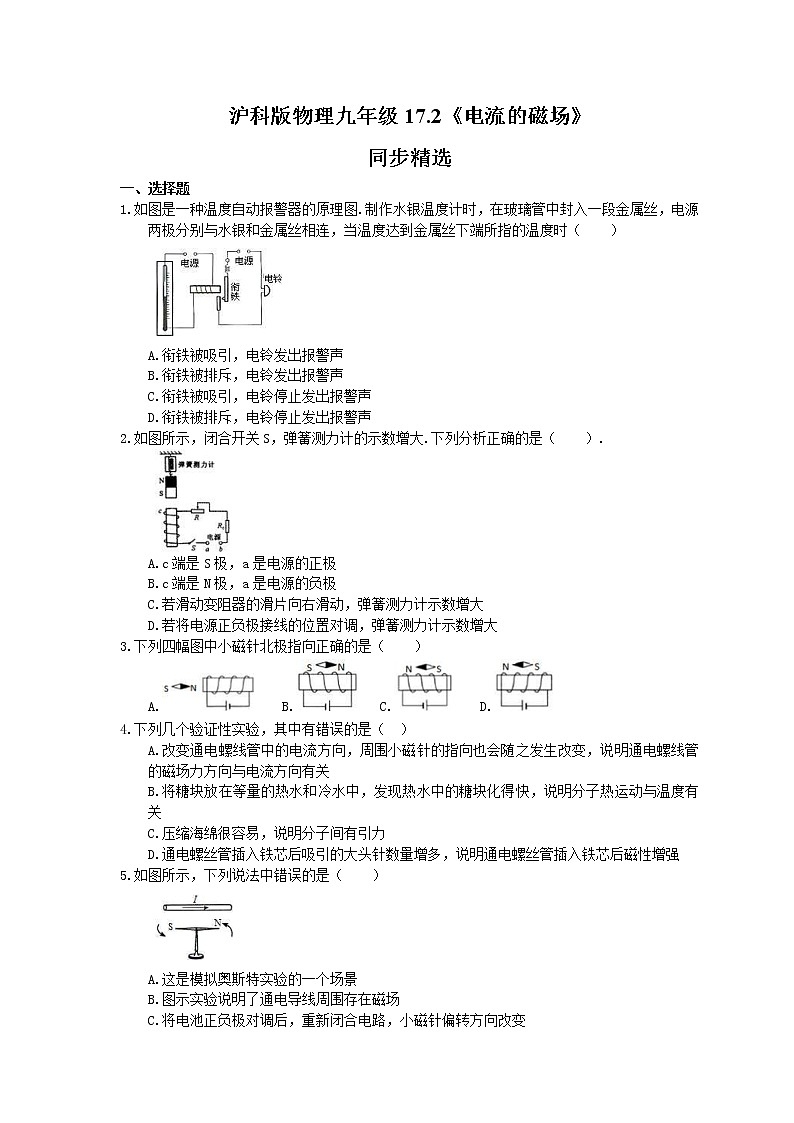

初中滬科版第二節 電流的磁場一課一練

這是一份初中滬科版第二節 電流的磁場一課一練，共5頁。試卷主要包含了選擇題，填空題，實驗題等內容，歡迎下載使用。
一、選擇題
如圖是一種溫度自動報警器的原理圖.制作水銀溫度計時，在玻璃管中封入一段金屬絲，電源兩極分別與水銀和金屬絲相連，當溫度達到金屬絲下端所指的溫度時（ ）

A.銜鐵被吸引，電鈴發出報警聲
B.銜鐵被排斥，電鈴發出報警聲
C.銜鐵被吸引，電鈴停止發出報警聲
D.銜鐵被排斥，電鈴停止發出報警聲
如圖所示，閉合開關S，彈簧測力計的示數增大.下列分析正確的是（ ）.

A.c端是S極，a是電源的正極
B.c端是N極，a是電源的負極
C.若滑動變阻器的滑片向右滑動，彈簧測力計示數增大
D.若將電源正負極接線的位置對調，彈簧測力計示數增大
下列四幅圖中小磁針北極指向正確的是（ ）
A. B. C. D.
下列幾個驗證性實驗，其中有錯誤的是（ ）
A.改變通電螺線管中的電流方向，周圍小磁針的指向也會隨之發生改變，說明通電螺線管的磁場力方向與電流方向有關
B.將糖塊放在等量的熱水和冷水中，發現熱水中的糖塊化得快，說明分子熱運動與溫度有關
C.壓縮海綿很容易，說明分子間有引力
D.通電螺絲管插入鐵芯后吸引的大頭針數量增多，說明通電螺絲管插入鐵芯后磁性增強
如圖所示，下列說法中錯誤的是（ ）

A.這是模擬奧斯特實驗的一個場景
B.圖示實驗說明了通電導線周圍存在磁場
C.將電池正負極對調后，重新閉合電路，小磁針偏轉方向改變

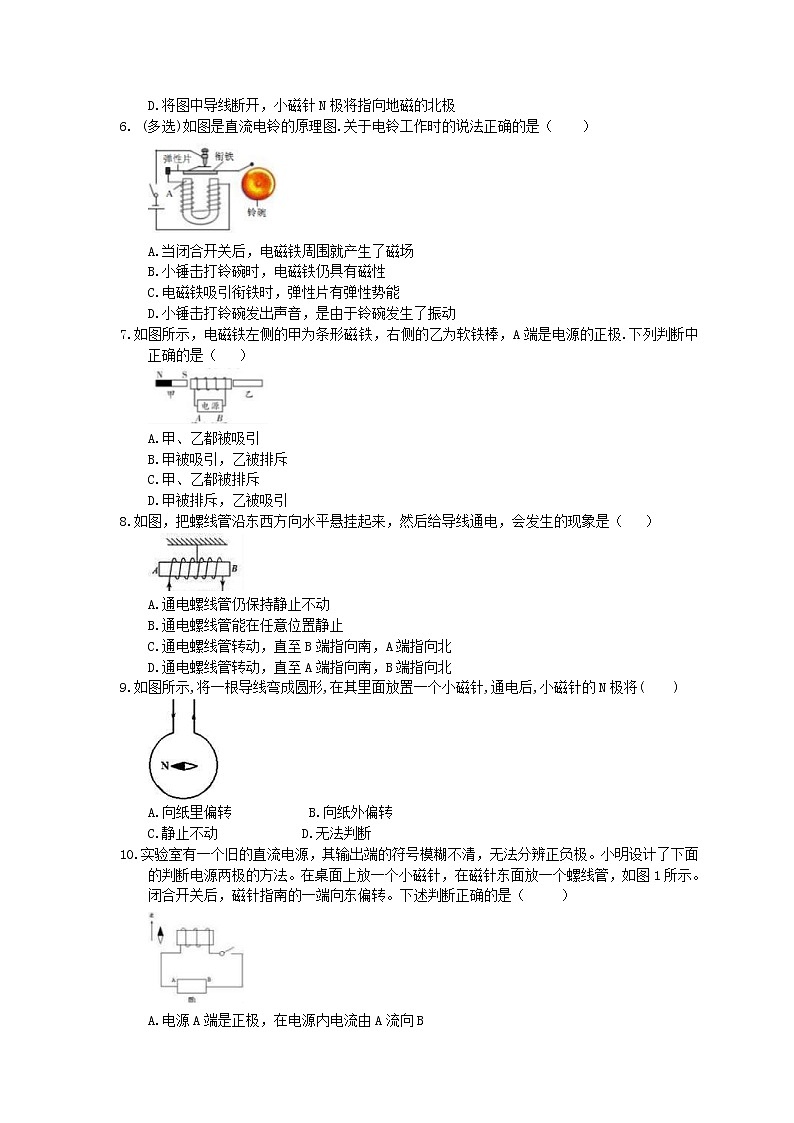

D.將圖中導線斷開，小磁針N極將指向地磁的北極
(多選)如圖是直流電鈴的原理圖.關于電鈴工作時的說法正確的是（ ）
A.當閉合開關后，電磁鐵周圍就產生了磁場
B.小錘擊打鈴碗時，電磁鐵仍具有磁性
C.電磁鐵吸引銜鐵時，彈性片有彈性勢能
D.小錘擊打鈴碗發出聲音，是由于鈴碗發生了振動
如圖所示，電磁鐵左側的甲為條形磁鐵，右側的乙為軟鐵棒，A端是電源的正極.下列判斷中正確的是（ ）
A.甲、乙都被吸引
B.甲被吸引，乙被排斥
C.甲、乙都被排斥
D.甲被排斥，乙被吸引
如圖，把螺線管沿東西方向水平懸掛起來，然后給導線通電，會發生的現象是（ ）
A.通電螺線管仍保持靜止不動
B.通電螺線管能在任意位置靜止
C.通電螺線管轉動，直至B端指向南，A端指向北
D.通電螺線管轉動，直至A端指向南，B端指向北
如圖所示,將一根導線彎成圓形,在其里面放置一個小磁針,通電后,小磁針的N極將( )

A.向紙里偏轉 B.向紙外偏轉
C.靜止不動 D.無法判斷
實驗室有一個舊的直流電源，其輸出端的符號模糊不清，無法分辨正負極。小明設計了下面的判斷電源兩極的方法。在桌面上放一個小磁針，在磁針東面放一個螺線管，如圖1所示。閉合開關后，磁針指南的一端向東偏轉。下述判斷正確的是（ ）
A.電源A端是正極，在電源內電流由A流向B
B.電源A端是正極，在電源內電流由B流向A
C.電源B端是正極，在電源內電流由A流向B
D.電源B端是正極，在電源內電流由B流向A
二、填空題
如圖所示，通電螺線管附近的小磁針處于靜止狀態，電源的D端是 極.

通電螺線管的上方放置一個可以自由轉動的小磁針，小磁針靜止時的方向如圖所示，通電螺線管的d端為________極，電源的b端為________極．
?
小黃利用一顆大鐵釘、一段漆包線以及一些元件組成如圖所示的裝置，閉合開關S后，電磁鐵的A端為 極；當滑動變阻器的滑片P向左移動時，電磁鐵B端吸引大頭針的數目將 （填“增多”、“減少”或“不變”）。
科學家的每次重大發現，都有力地推動了人類文明的進程.丹麥物理學家 首先發現了電流周圍存在著磁場，第一個揭示了電和磁之間的聯系.小周同學自制了一個用開關來控制電磁鐵南北極的巧妙裝置，如圖所示.當開關S接 （選填“a”或“b”）點時，電磁鐵的A端是N極.
根據下圖所示的電流方向，判斷通電螺線管的右端是 極。
如圖所示，開關閉合時，位于螺線管左側的小磁針將____針(選填“順時”或“逆時”)旋轉。
三、實驗題
下圖是奧斯特實驗的示意圖。
（2）比較甲乙兩圖，可以得到的結論是_________________________。
（3）比較甲丙兩圖，可以得到的結論是____________________。
\s 0 參考答案
答案為：A
答案為：B
解析：A.閉合開關S，彈簧測力計的示數增大，由于此題下端為S極，并且彈簧測力計的示數變大，因為異名磁極相互吸引，同名磁極相互排斥，所以電磁鐵的上端為N極.故A錯誤；B.由上述可知因為電磁鐵的上端為N極，下端為S極，由安培定則可知，電流從電磁鐵的上端流入，故電源b端為正極，a端為負極.故B正確；C.若滑動變阻器的滑片向右滑動，滑動變阻器的電阻增大，電路中的電流變小，電磁鐵的磁性變小，對上方的磁體的吸引力變小，所以彈簧測力計示數變小，故C錯誤；D.若將電源正負極接線的位置對調，電磁鐵的磁性強弱不變，極性相反，則c端變?yōu)镾極，與磁體相互排斥，故彈簧測力計的示數變小.故D錯誤.故選B
答案為：B
答案為：C
答案為：D
解析：A.據圖可知，該實驗是用于模擬奧斯特實驗的一個場景，故A正確；B.該實驗中，若給導線通電，下面的小磁針會轉動，即說明通電導線周圍存在著磁場，故B正確；C.由于磁場的方向與電流的方向有關，所以將電池正負極對調后，重新閉合電路，小磁針偏轉方向改變，故C正確；D.將圖中導線斷開，小磁針由于地磁的緣故，即N極將指向地理的北極，而不是地磁的北極，故D錯誤；故選D.
答案為：ACD
解析：A.當閉合開關后，電磁鐵中有電流經過，所以電磁鐵周圍就產生了磁場，故A正確；B.小錘擊打鈴碗時，彈性片和銜鐵分離，電路斷開，電磁鐵沒有磁性，故B錯誤；C.電磁鐵向下吸引銜鐵時，彈性片彎曲發生形變具有彈性勢能，故C正確；D.小錘擊打鈴碗發出聲音，是由于鈴碗發生了振動，振動發聲，故D正確；故選ACD.
答案為：D.
答案為：C
答案為：B；
解析：彎成圓形的導線相當于螺線管的一匝,用右手沿圓形握住,則紙外為螺線管N極,紙里為S極。因為小磁針在螺線管內部,所以小磁針的N極向紙外偏轉。
答案為：C
答案為：負.
答案為：N；負
答案為：N 增多
答案為：奧斯特；a.
答案為：N
答案為：逆時針
答案為：（1）電流周圍存在磁場 ，（2）電流方向改變時，磁場方向也改變
