金秀縣民族中學 李炳武

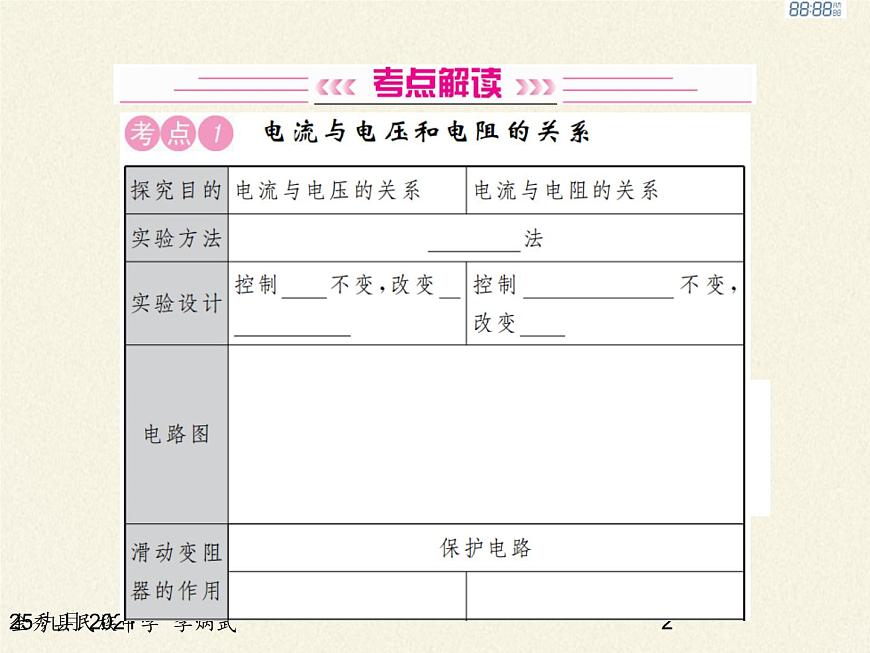

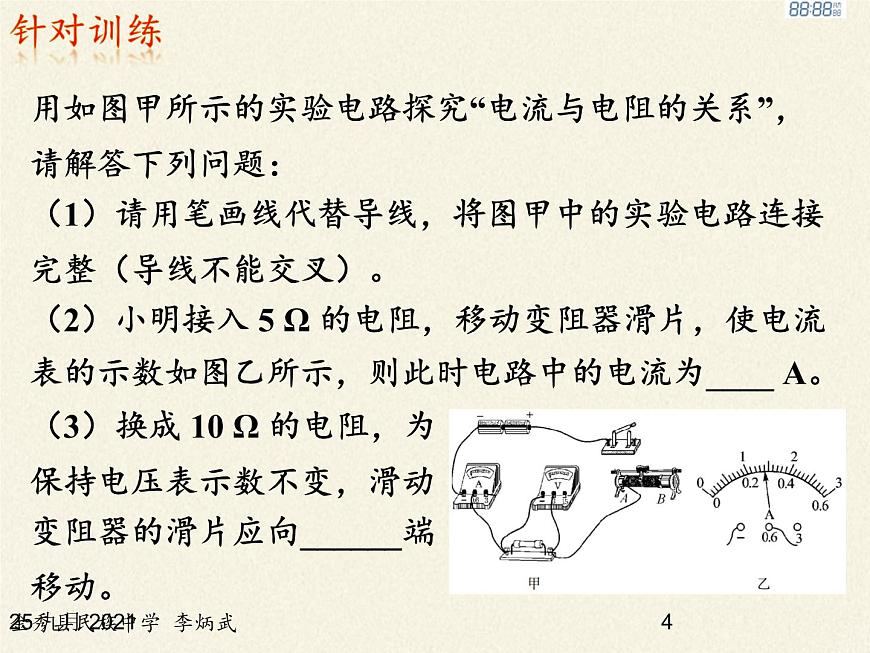

用如圖甲所示的實驗電路探究“電流與電阻的關系”，請解答下列問題：（1）請用筆畫線代替導線，將圖甲中的實驗電路連接完整（導線不能交叉）。（2）小明接入 5 Ω 的電阻，移動變阻器滑片，使電流表的示數如圖乙所示，則此時電路中的電流為____ A。
（3）換成 10 Ω 的電阻，為保持電壓表示數不變，滑動變阻器的滑片應向______端移動。

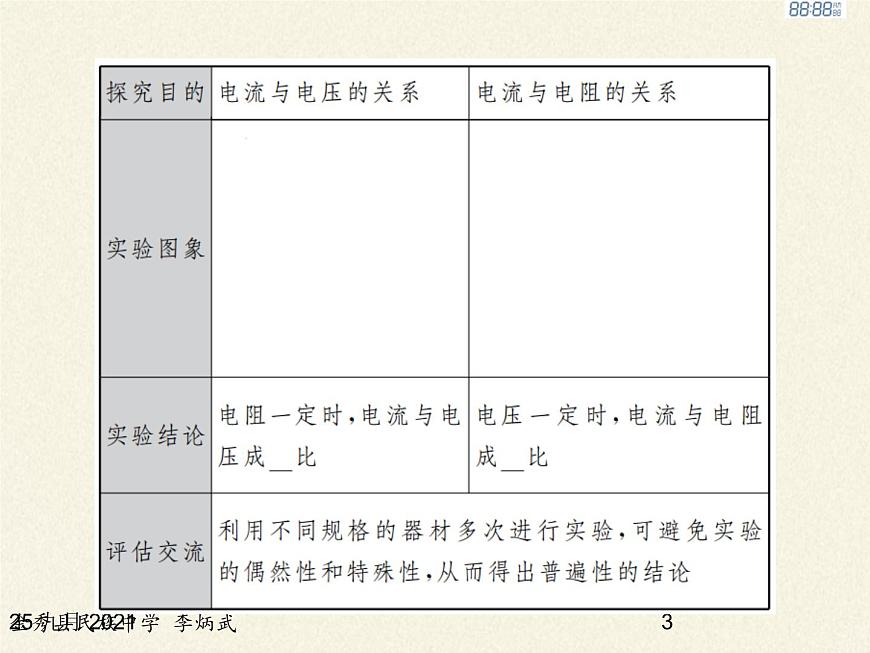

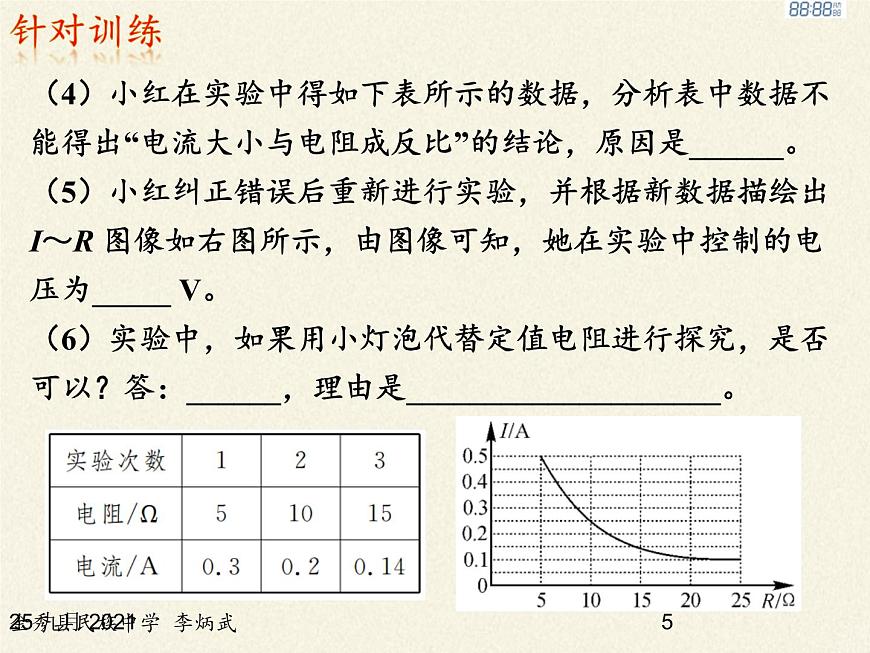

（4）小紅在實驗中得如下表所示的數據，分析表中數據不能得出“電流大小與電阻成反比”的結論，原因是______。（5）小紅糾正錯誤后重新進行實驗，并根據新數據描繪出 I～R 圖像如右圖所示，由圖像可知，她在實驗中控制的電壓為_____ V。（6）實驗中，如果用小燈泡代替定值電阻進行探究，是否可以？答：______，理由是____________________。

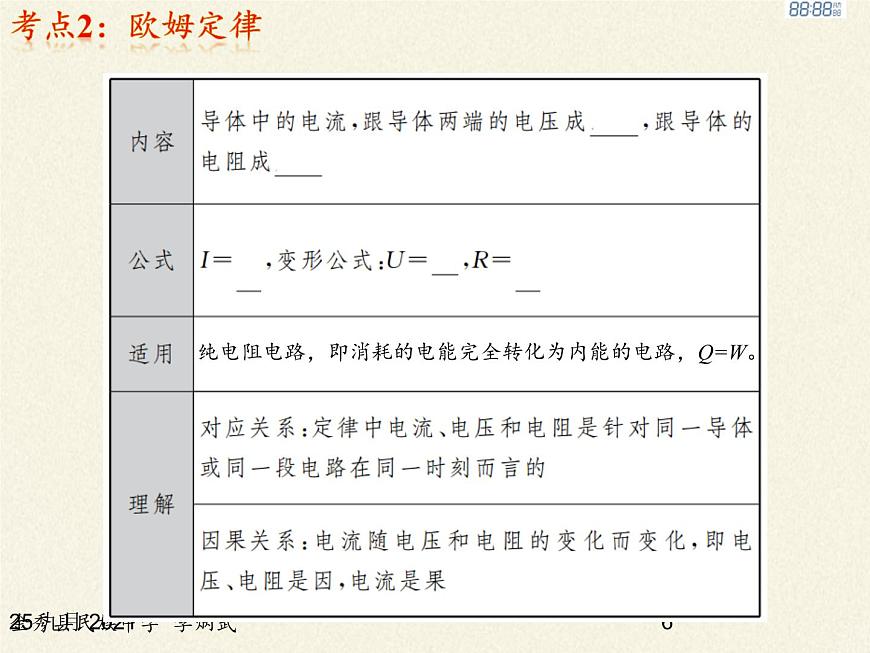

純電阻電路，即消耗的電能完全轉化為內能的電路，Q=W。
針對訓練：如圖所示電路圖，電源電壓 6 V，燈 L2的電阻是 10 Ω，閉合開關 S，電流表 A1的示數是 0.3 A，不考慮溫度對燈絲的影響，求：（1）燈 L1的阻值；（2）電流表 A 的示數。
考點3：串、并聯電路中電流、電壓、電阻的關系
提示：（1）滑動變阻器的作用：①保護電路；②改變電阻兩端的電壓及對應的電流，從而實現多次測量。（2）測量定值電阻時，就多次測量求平均值以減小誤差；測量小燈泡的電阻時，由于燈絲的電阻受溫度影響明顯，故不能將多次測量結果求平均值作為燈絲的阻值。
如圖甲是用“伏安法”測量未知電阻 Rx 阻值的實物電路圖：（1）請用筆畫線代替導線，將圖中的實物電路連接完整。（2）閉合開關前應將滑動變阻器的滑片移到_________處；閉合開關后，發現電流表無示數，電壓表指針偏轉明顯，則出現的故障可能是 Rx _______。（3）排除故障后，閉合開關，當滑片移到某位置時，電壓表示數為 2.4 V，
電流表示數如圖乙所示，其讀數為___A ，則未知電阻 Rx = ____Ω。
（4）若實驗中電壓表損壞，利用其他的原有器材也能測出未知電阻Rx 的阻值，實驗如圖丙所示（滑動變阻器最大阻值為 R0，電源電壓未知且不變）①閉合開關 S，將滑動變阻器的滑片 P 移到a 端，記錄電流表示數 I1；②閉合開關 S，將滑動變阻器的滑片 P 移到_____端，記錄電流表示數 I2；③寫出待測電阻的阻值表達式Rx =_________（用已知量和測量量符號表示）。（5）小亮在實驗時，連接好電路后閉合開關，小燈泡閃亮一下就熄滅了。檢查發現小燈泡的燈絲已燒斷。分析原因是閉合開關時，滑動變阻器的滑片未移至__________處，導致電流過大而形成的。
（6）將電阻Rx 換成小燈泡，重復上述實驗，發現幾次實驗測得小燈泡的電阻相差較大，原因可能是___________。（7）實驗中，小明利用電壓表設計了如下實驗電路圖，也能測出待測電阻的大?。孩侔凑针娐穲D接好電路，先將滑動變阻器滑片調到_________，再閉合開關，調節滑動變阻器的滑片到適當?shù)奈恢?，記下電壓表示?shù)U0；②斷開開關，保持滑片的位置_____，將電壓表改接在未知電阻兩端，閉合開關，記下電壓表的示數 Ux ；
③因?yàn)榇?lián)電路中各處的電流相等，所以根據歐姆定律可得 Rx = ___（用測量量表示）。
