物理第二節 電流的磁場評課課件ppt

這是一份物理第二節 電流的磁場評課課件ppt，共21頁。PPT課件主要包含了探核心·思維養成，電流方向，條形磁體，電磁起重機，析典題·領悟技法，檢測磁場是否存在，增大通過螺線管的電流等內容，歡迎下載使用。
用右手握住螺線管，讓四指彎曲的方向跟螺線管中的_________方向一致，則大拇指所指的那端就是通電螺線管的______極。
4．電磁鐵：(1)在通電螺線管內插入一個_________，就構成一個電磁鐵。(2)應用：電磁繼電器、_______________、磁浮列車。

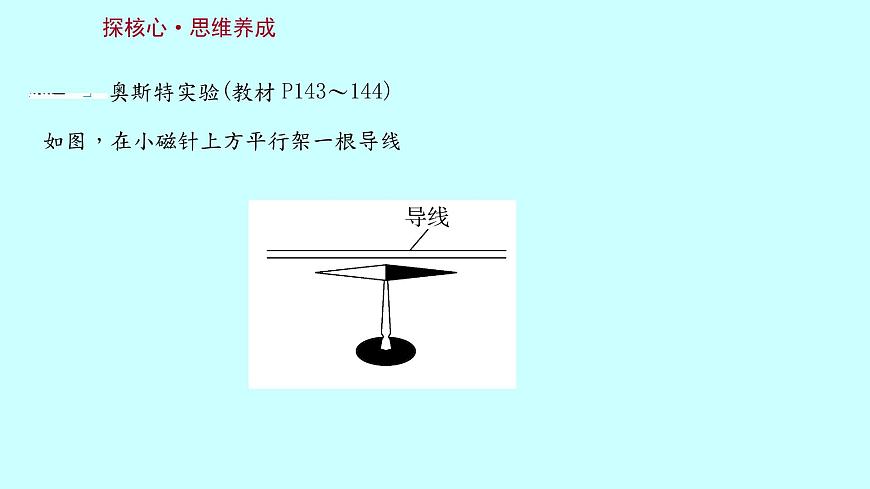

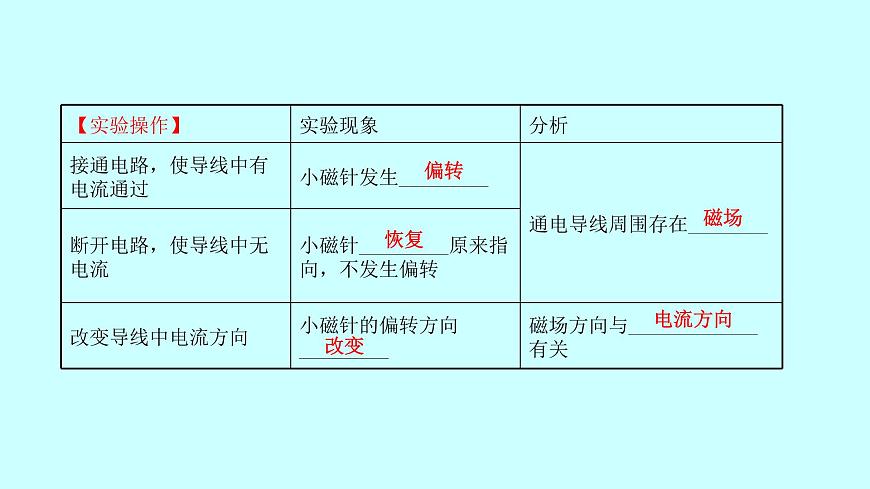

(1)將一根導線AB架在靜止的小磁針上方，并使直導線AB與小磁針________(選填“平行”或“垂直”)，控制好距離，使導線盡量________(選填“靠近”或“遠離”)小磁針，使實驗效果更明顯。(2)當開關閉合時，導線下方的小磁針會發生_________，說明通電導線周圍存在磁場。此時若移去小磁針，上述結論是否成立？_______。實驗中小磁針的作用是_____________________。(3)改變直導線中的電流方向，觀察到了不同的現象，這表明通電直導線周圍磁場的方向與_____________有關。

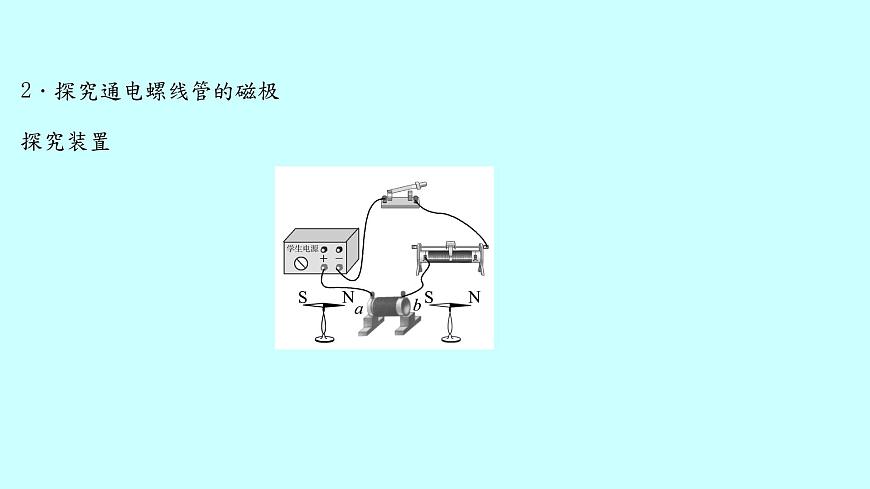

(2)閉合開關后，螺線管右側的小磁針將_______(選填序號)①順時針旋轉90°　　　②逆時針旋轉90°③順時針旋轉180° ④逆時針旋轉180°(3)要增強此螺線管的磁性，可采用_________________________的方法(寫出一條即可)。
　【變式】(2020·黔西南中考)給螺線管通電后，能自由轉動的小磁針靜止時的指向如圖所示。在圖中標出電源的“＋”“－”極、螺線管的N極，并標出螺線管外磁感線的方向。
