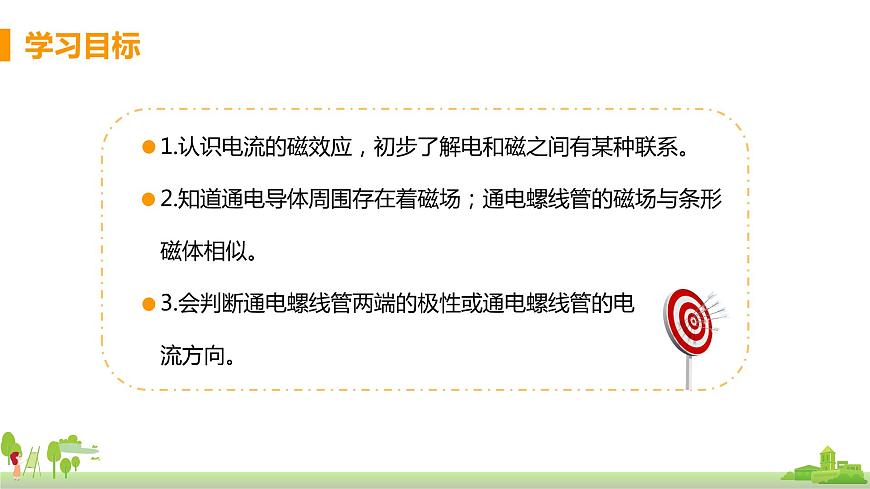

1.認識電流的磁效應，初步了解電和磁之間有某種聯系。2.知道通電導體周圍存在著磁場；通電螺線管的磁場與條形 磁體相似。3.會判斷通電螺線管兩端的極性或通電螺線管的電流方向。

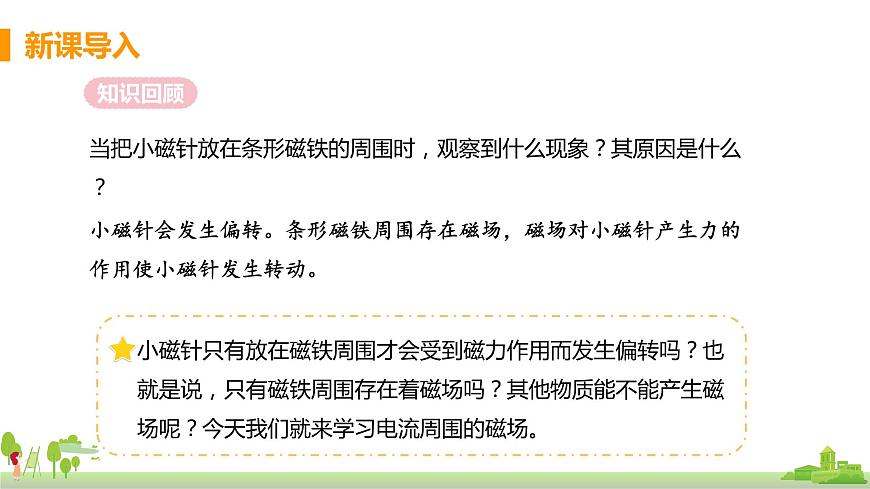

當把小磁針放在條形磁鐵的周圍時，觀察到什么現象？其原因是什么？
小磁針會發生偏轉。條形磁鐵周圍存在磁場，磁場對小磁針產生力的作用使小磁針發生轉動。
小磁針只有放在磁鐵周圍才會受到磁力作用而發生偏轉嗎？也就是說，只有磁鐵周圍存在著磁場嗎？其他物質能不能產生磁場呢？今天我們就來學習電流周圍的磁場。

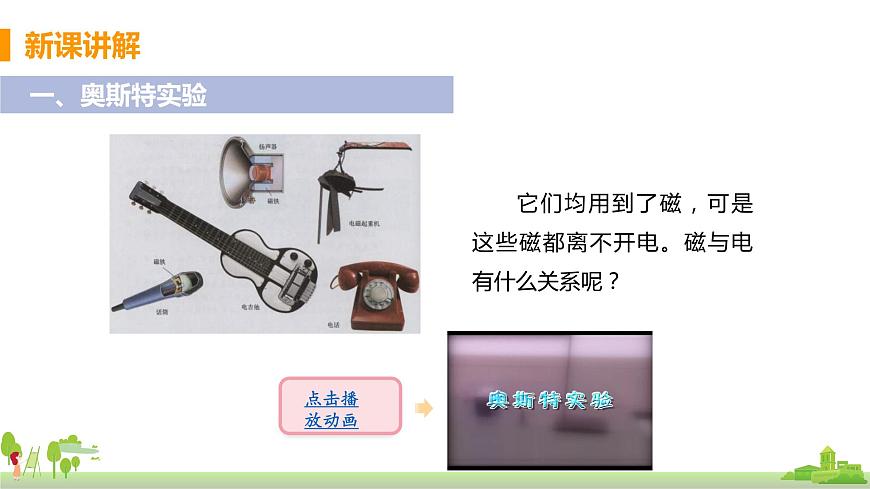

它們均用到了磁，可是這些磁都離不開電。磁與電有什么關系呢？

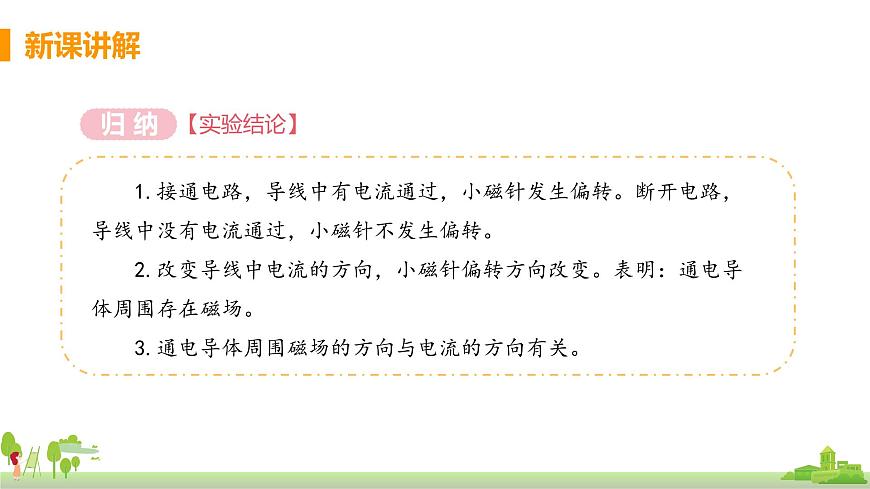

1.接通電路，導線中有電流通過，小磁針發生偏轉。斷開電路，導線中沒有電流通過，小磁針不發生偏轉。 2.改變導線中電流的方向，小磁針偏轉方向改變。表明：通電導體周圍存在磁場。 3.通電導體周圍磁場的方向與電流的方向有關。

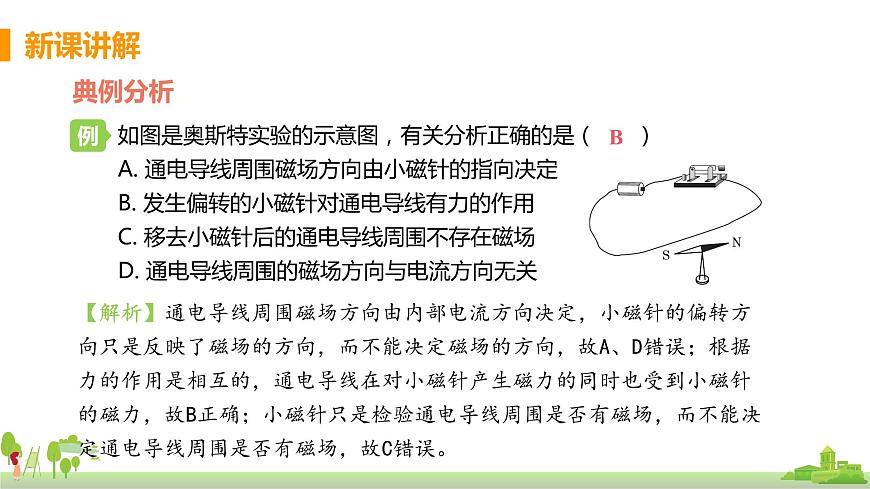

如圖是奧斯特實驗的示意圖，有關分析正確的是（ ）A. 通電導線周圍磁場方向由小磁針的指向決定B. 發生偏轉的小磁針對通電導線有力的作用C. 移去小磁針后的通電導線周圍不存在磁場D. 通電導線周圍的磁場方向與電流方向無關
【解析】通電導線周圍磁場方向由內部電流方向決定，小磁針的偏轉方向只是反映了磁場的方向，而不能決定磁場的方向，故A、D錯誤；根據力的作用是相互的，通電導線在對小磁針產生磁力的同時也受到小磁針的磁力，故B正確；小磁針只是檢驗通電導線周圍是否有磁場，而不能決定通電導線周圍是否有磁場，故C錯誤。
二、通電螺線管的磁場

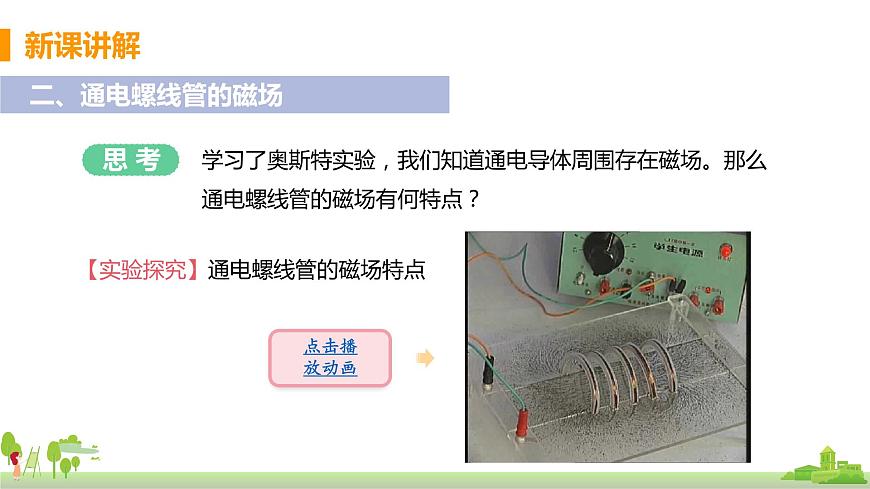

學習了奧斯特實驗，我們知道通電導體周圍存在磁場。那么通電螺線管的磁場有何特點？
【實驗探究】通電螺線管的磁場特點

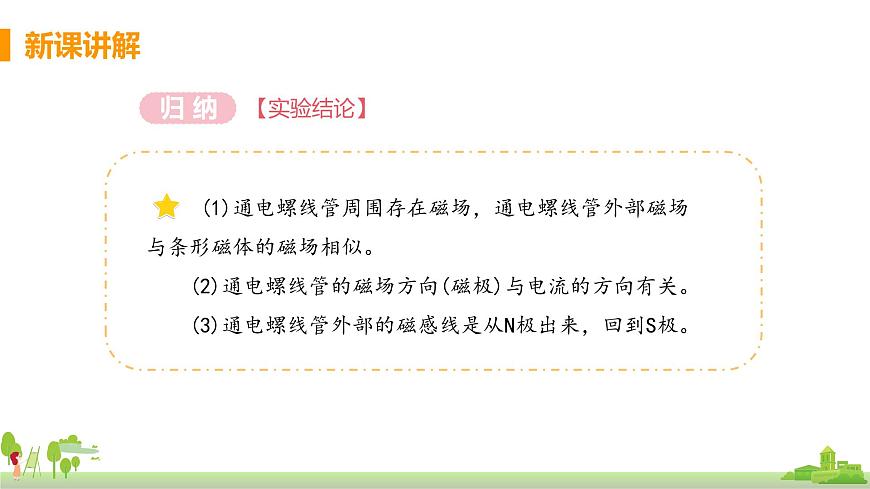

(1)通電螺線管周圍存在磁場，通電螺線管外部磁場與條形磁體的磁場相似。 (2)通電螺線管的磁場方向(磁極)與電流的方向有關。 (3)通電螺線管外部的磁感線是從N極出來，回到S極。
通電螺線管磁極的判斷方法——右手螺旋定則：用右手握螺線管，讓四指彎向螺線管電流的方向，則大拇指所指的那端就是螺線管的N極。
關于通電螺線管，下列說法正確的是(　　)A．銅不能被磁化，故通電螺線管不能利用銅導線制作B．通電螺線管的磁場與蹄形磁體相似C．通電螺線管的磁性強弱與電流大小無關D．通電螺線管中插入鐵芯，其磁性會增強
【解析】在通電螺線管中插入鐵芯，鐵芯被磁化，使其磁性增強。
1.第一個發現“電流磁效應”的科學家是（　　） A.法拉第 B.安培 C.牛頓 D.奧斯特
2.如圖所示，當開關閉合時，導線下方的小磁針會發生偏轉，說明通電導體周圍存在著________，這是丹麥著名物理學家________發現的，屬于電流的________(填“熱”“磁”或“化學”)效應。
3.關于通電螺線管，下列說法不正確的是(　　) A．通電螺線管周圍存在磁場 B．通電螺線管周圍不存在磁場 C．通電螺線管周圍的磁場方向與線圈中電流方向有關 D．通電螺線管周圍的磁場方向與線圈繞向有關
4.1820年，安培在科學院的例會上做了一個小實驗，引起與會科學 家的極大興趣。如圖所示，把螺線管沿東西方向水平懸掛起來， 然后給導線通電，看到的現象是：通電螺線管(　　) A．轉動后停在任意位置 B．轉動后停在南北方向上 C．不停地轉動下去 D．仍保持在原來位置上
5.如圖所示，小磁針靜止在螺線管附近，閉合開關S后，下列判斷正 確的是(　　) A．通電螺線管的左端為S極 B．通電螺線管外A點的磁場方向向右 C．小磁針一直保持靜止 D．小磁針N極向左轉動
