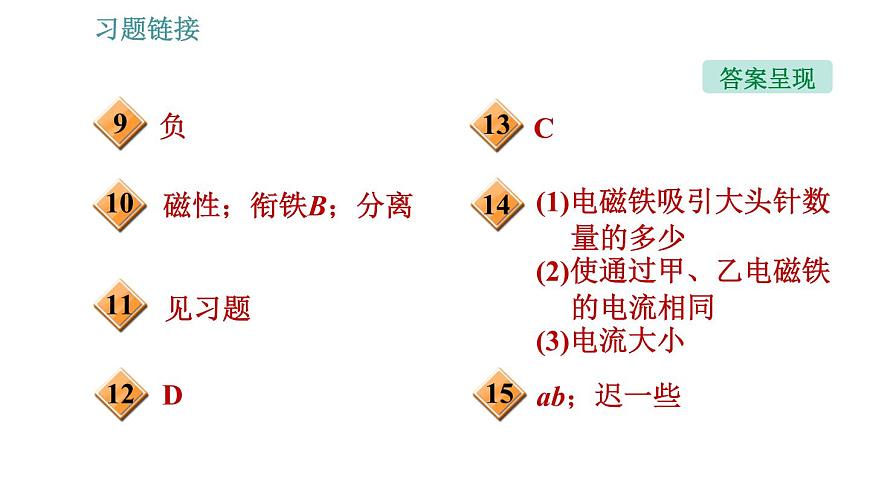

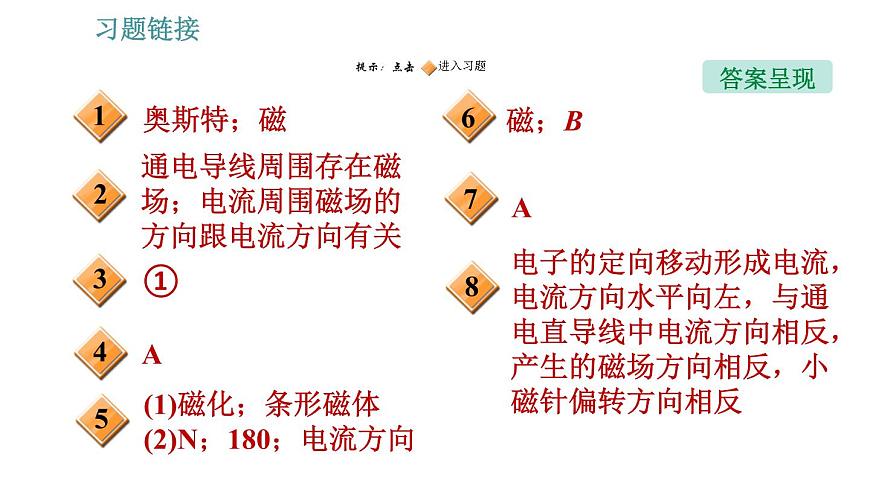

(1)磁化；條形磁體(2)N；180；電流方向
通電導線周圍存在磁場；電流周圍磁場的方向跟電流方向有關
電子的定向移動形成電流，電流方向水平向左，與通電直導線中電流方向相反，產生的磁場方向相反，小磁針偏轉方向相反
(1)電磁鐵吸引大頭針數量的多少(2)使通過甲、乙電磁鐵的電流相同　(3)電流大小

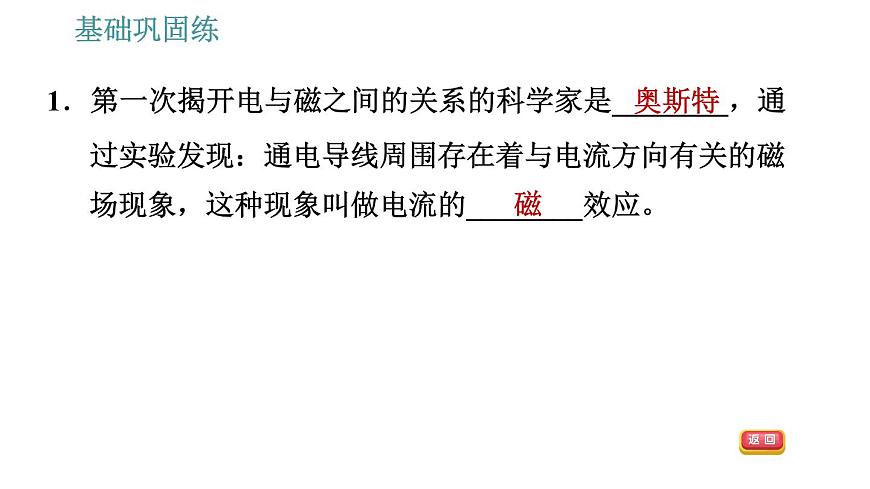

1．第一次揭開電與磁之間的關系的科學家是________，通過實驗發現：通電導線周圍存在著與電流方向有關的磁場現象，這種現象叫做電流的________效應。
2．如圖所示的是奧斯特曾經做過的實驗。觀察比較甲、乙兩圖，可得實驗結論是___________________________；觀察比較甲、丙兩圖，可得實驗結論是_______________________________________________。
電流周圍磁場的方向跟電流方向有關

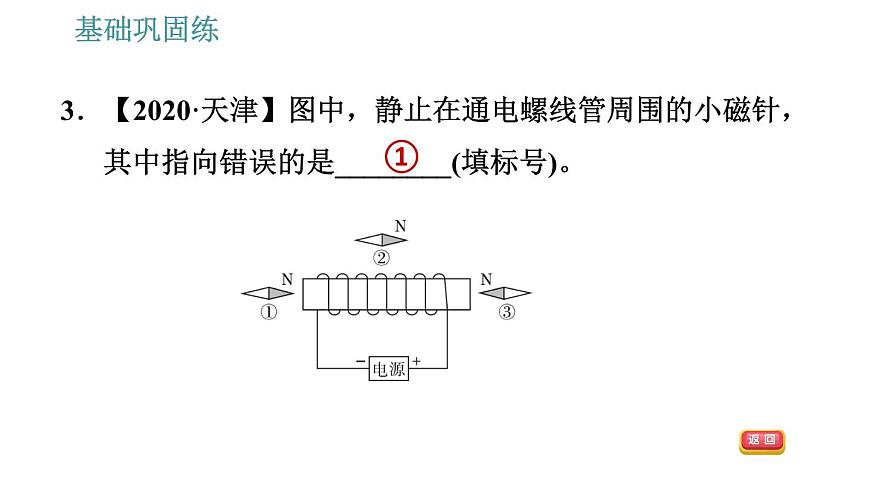

3．【2020·天津】圖中，靜止在通電螺線管周圍的小磁針，其中指向錯誤的是________(填標號)。

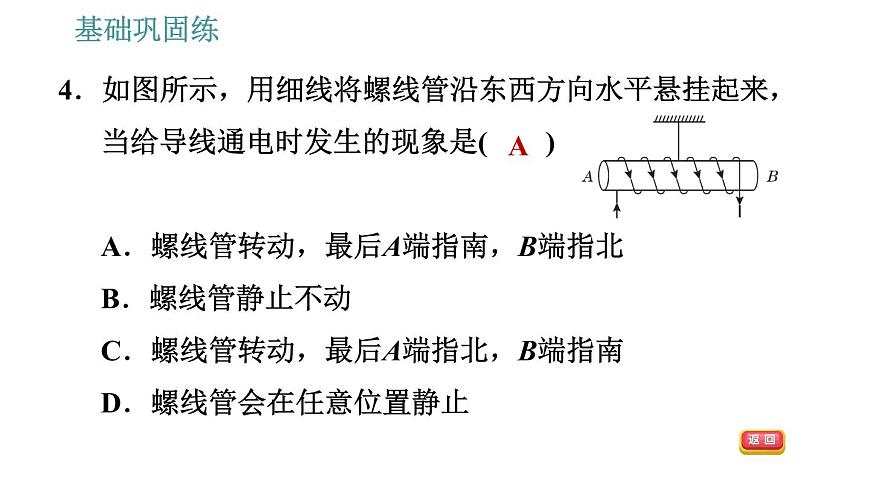

4．如圖所示，用細線將螺線管沿東西方向水平懸掛起來，當給導線通電時發生的現象是(　　)A．螺線管轉動，最后A端指南，B端指北B．螺線管靜止不動C．螺線管轉動，最后A端指北，B端指南D．螺線管會在任意位置靜止

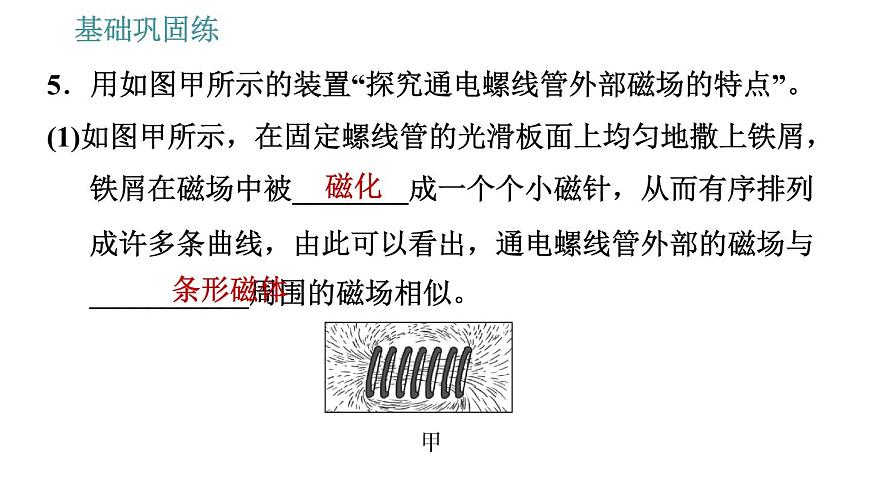

5．用如圖甲所示的裝置“探究通電螺線管外部磁場的特點”。(1)如圖甲所示，在固定螺線管的光滑板面上均勻地撒上鐵屑，鐵屑在磁場中被________成一個個小磁針，從而有序排列成許多條曲線，由此可以看出，通電螺線管外部的磁場與___________周圍的磁場相似。
(2)如圖乙所示，閉合開關，將小磁針放在螺線管周圍的不同位置，觀察小磁針靜止時________極的指向，可以判斷小磁針?biāo)谖恢玫拇艌龇较颍徽{(diào)換電源的正負極，重復上述步驟，發現小磁針轉動________度角后重新靜止下來，這說明通電螺線管的磁場方向與__________有關。
6.【立德樹人·心懷世界】小英看到某小區車庫積水造成大量財產損失的新聞后，設計了如圖所示的車庫積水自動報警器，圖中 A、B位置可以安裝電鈴或LED燈，車庫沒有積水時，LED燈亮；車庫有積水時，左側控制電路接通，電磁鐵通電，具有______性，把銜鐵吸下，電鈴發出聲音。電鈴應該安裝在圖中的________位置。
7. 如圖所示，當滑動變阻器的滑片向左移動時，電磁鐵中的磁性將(　　)A．變大 B．變小 C．不變 D．無法判斷
8．【安徽合肥四十五中三?！咳鐖D所示，在觀察奧斯特實驗時，小明注意到通電直導線下方小磁針的N極向紙內偏轉，小明由此推測：若電子沿水平方向平行地飛過小磁針上方時，小磁針也將發生偏轉且小磁針的N極向紙外偏轉。
請你用“磁場”的概念解釋出現這一現象的原因：_________________________________________________ _________________________________________________ _______________________________________________ 。
9．【新題】如圖甲所示，是一個可以懸浮發光的“懸浮燈泡”，其內部結構如圖乙所示，當基座內電路接通電源后，燈泡就能夠懸浮在空中，那么圖乙中電源的左端為________極。
10．【教材改編題】如圖所示是電鈴的工作原理圖，當閉合開關后，電磁鐵產生________，吸引________(填“螺釘 A”或“銜鐵B”)，帶動小球敲擊鈴?fù)氚l(fā)聲，但同時A和B又會________(填“接通”或“分離”)，電路斷開，電磁鐵失去磁性，B復位又將電路接通，如此反復，電鈴持續發聲。
【點撥】 閉合開關，電磁鐵有電流通過，電磁鐵具有了磁性，銜鐵B被吸引過來，使小球打擊鈴?fù)氚l(fā)出聲音，同時銜鐵與螺釘分離，電路斷開，電磁鐵失去了磁性，小球又被彈簧片彈回，B與螺釘A再次接觸，電路閉合，不斷重復，電鈴便發出連續擊打聲了。
【答案】磁性；銜鐵B；分離
11.【中考·遼寧撫順】如圖所示，通電螺線管右上方放置一條形磁體，通電后發現條形磁體N極與通電螺線管上方相互吸引，小磁針靜止在如圖所示位置。請標出：(1)電源上端的極性(用“＋”或“－”表示)。(2)磁感線的方向。(3)小磁針右端的磁極(用“N”或“S”表示)。
12．在通電螺線管的a、b、c、d四點各放一個小磁針(b在螺線管內部)，如圖所示，四點中小磁針N極指向相同的是(　　)??A．a(chǎn)、b B．a(chǎn)、c C．a(chǎn)、d D．b、c、d
13. 巨磁電阻(GMR)在磁場中，電阻會隨著磁場的增大而急劇減小。用GMR組成的電路圖如圖，開關K與1接通時，電磁鐵右端為N極，電源電壓恒定，則(　　)A.開關K與2接通時, 電磁鐵左端為S極B.開關K與2接通時, A2指針偏轉方向相反C.當 A1示數減小時, A2示數減小D.當 A1示數增大時, A2示數不變
【點撥】開關K與2接通時，電流從電磁鐵的右端流入，左端流出，電磁鐵的左端是N極，右端是S極，故A錯誤；開關K與2接通時，A2指針偏轉方向不變，故B錯誤；當A1示數減小時，左側電磁鐵的磁場變?nèi)?，故GMR的電阻變大，所以右側電路電阻變大，故A2示數減小，故C正確；當A1示數增大時，左側電磁鐵的磁場變強，故GMR的電阻變小，所以右側電路電阻變小，A2示數增大，故D錯誤。故選C。
14．如圖所示為“探究電磁鐵磁性強弱的因素”的電路。實驗中使用了若干個相同的大鐵釘和一些大頭針。(1)實驗中通過觀察____________________________來判斷電磁鐵磁性的強弱。
電磁鐵吸引大頭針數量的多少
(2)圖1中甲、乙串聯的目的是______________________________________________________________________。(3)圖2研究的問題是電磁鐵的磁性強弱與______________的關系。
使通過甲、乙電磁鐵的電流相同
