初中物理第四節 科學探究：電流的熱效應精品ppt課件

這是一份初中物理第四節 科學探究：電流的熱效應精品ppt課件，文件包含滬科版物理九年級全冊164《科學探究電流的熱效應》課件pptx、滬科版物理九年級全冊164《科學探究電流的熱效應》教案doc、滬科版物理九年級全冊164《科學探究電流的熱效應》練習doc、電流產生的熱量與電阻的關系mp4、電流產生的熱量與通電時間的長短的關系mp4等5份課件配套教學資源，其中PPT共25頁， 歡迎下載使用。
　　生活中，許多用電器通電后，都伴有熱現象產生。例如。

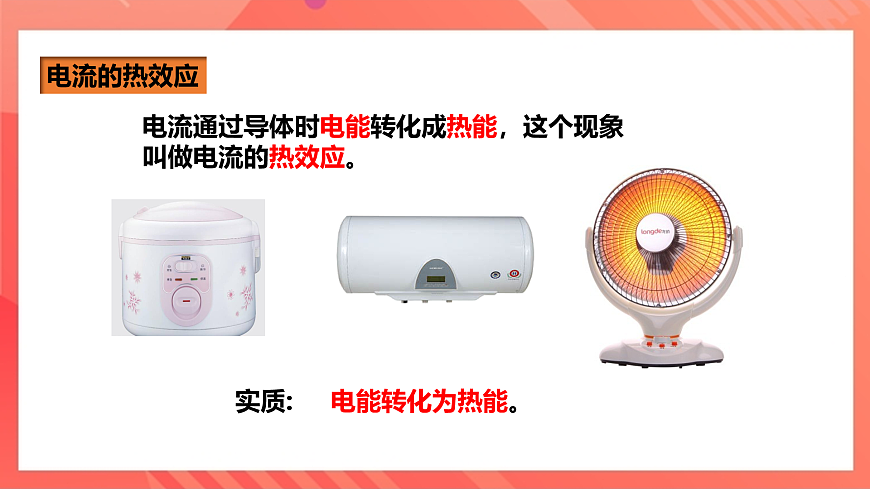

電流通過導體時電能轉化成熱能，這個現象叫做電流的熱效應。

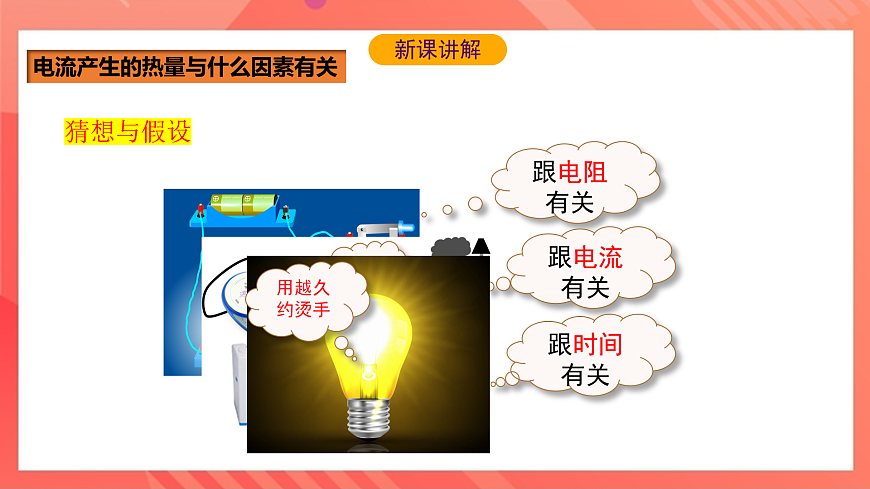

那么，電流產生的熱量的多少與哪些因素有關呢？

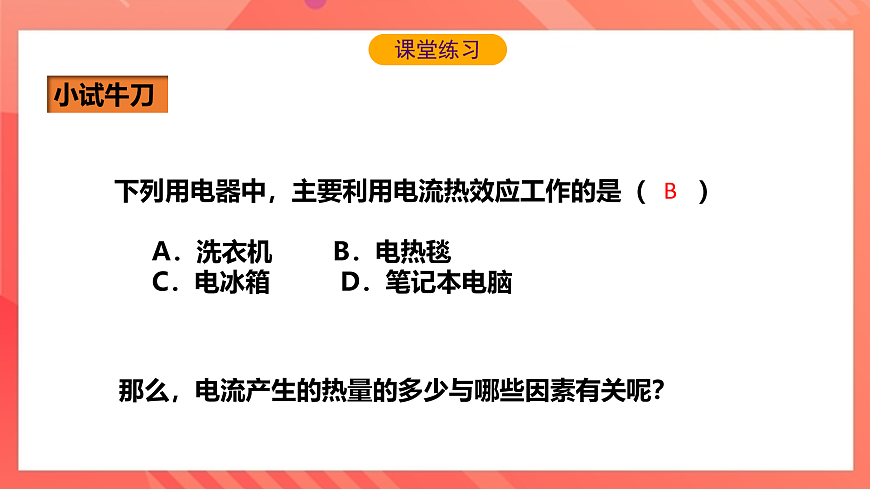

下列用電器中，主要利用電流熱效應工作的是（　　） A．洗衣機 B．電熱毯 C．電冰箱 D．筆記本電腦

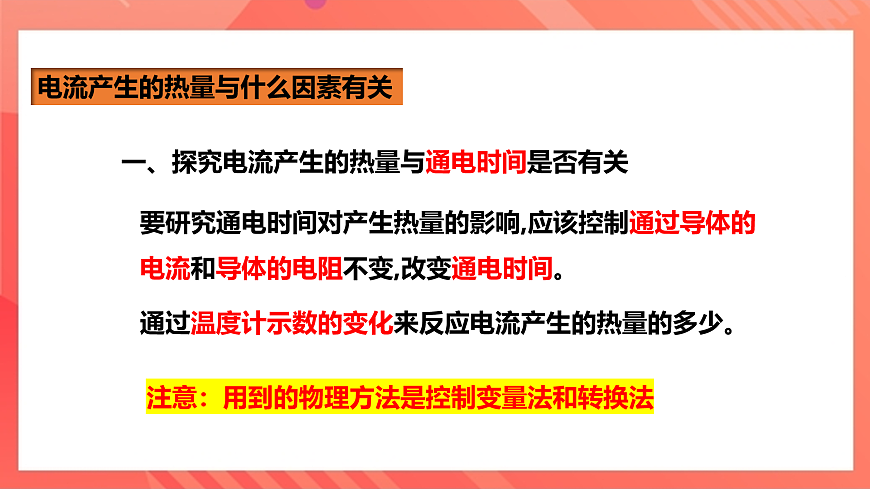

電流產生的熱量與什么因素有關
要研究通電時間對產生熱量的影響,應該控制通過導體的電流和導體的電阻不變,改變通電時間。通過溫度計示數的變化來反應電流產生的熱量的多少?！? 　　　　　　　
一、探究電流產生的熱量與通電時間是否有關
注意：用到的物理方法是控制變量法和轉換法

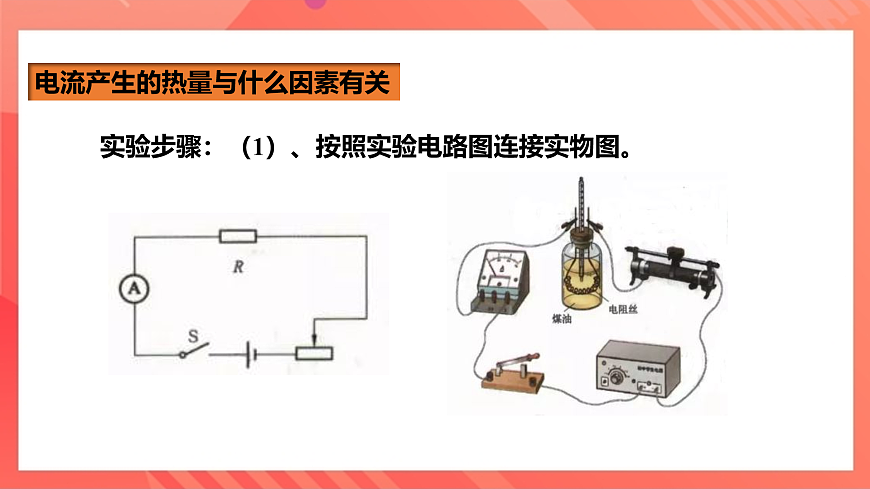

實驗步驟：（1）、按照實驗電路圖連接實物圖。
（2）檢查無誤后接通電源，按下計時器并同時記錄溫度計的示數，每間隔一定時間記錄一次溫度計的示數，并填寫到數據表格中。
（3）結論：在電阻和電流相同時，通電時間越長，導體產生的熱量越多。

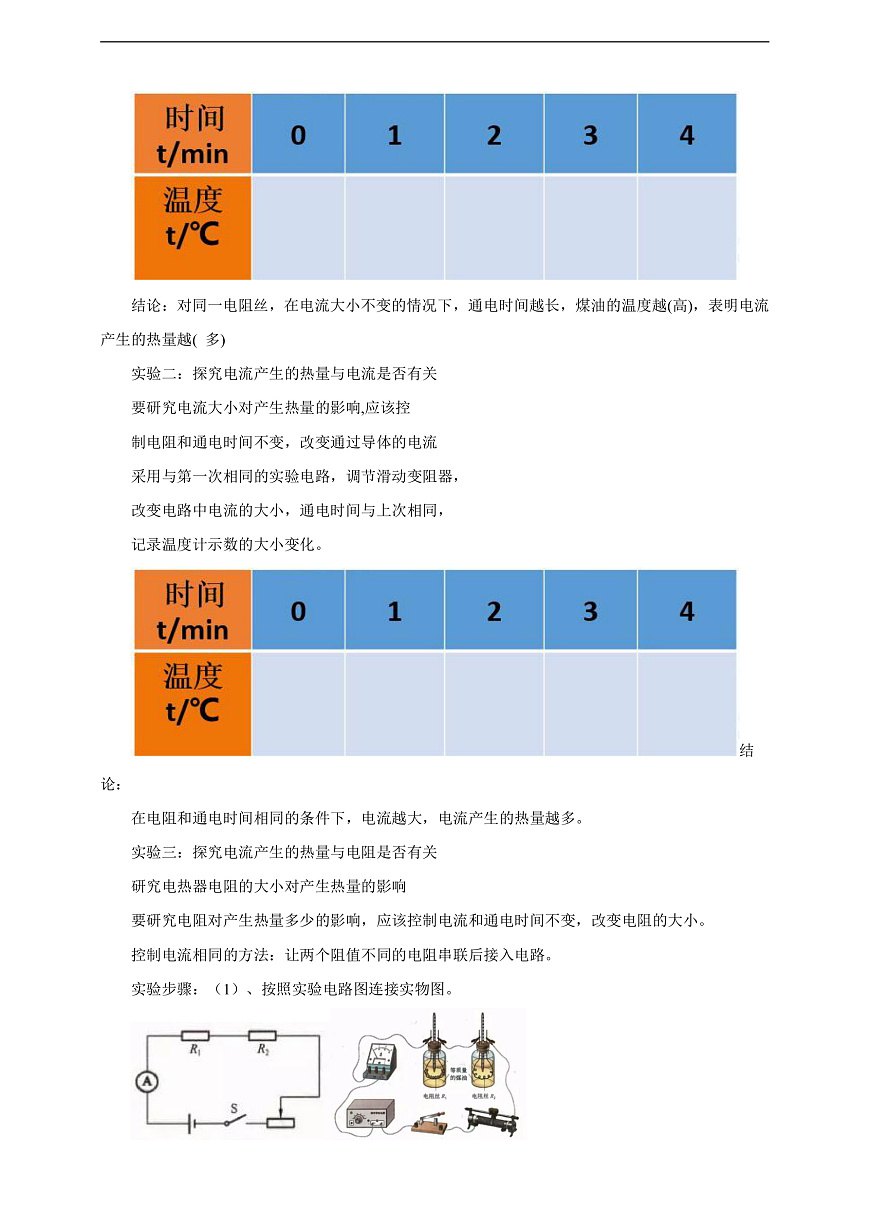

二、探究電流產生的熱量與電流是否有關
要研究電流大小對產生熱量的影響,應該控制電阻和通電時間不變，改變通過導體的電流。 　 　　　　　　　
采用與第一次相同的實驗電路，調節滑動變阻器，改變電路中電流的大小，通電時間與上次相同，記錄溫度計示數的大小變化。
結論：在電阻和通電時間相同的條件下，電流越大，電流產生的熱量越多。
三、探究電流產生的熱量與電阻是否有關
研究電熱器電阻的大小對產生熱量的影響要研究電阻對產生熱量多少的影響，應該控制電流和通電時間不變，改變電阻的大小。控制電流相同的方法：讓兩個阻值不同的電阻串聯后接入電路。
（2）檢查無誤后接通電源，由于電路串聯所以R1和R2的電流相同，觀察溫度計的示數。
（3）記錄不同時間的溫度計示數
結論：在通電電流和通電時間相同的情況下，電阻越大，導體產生的熱量越多。
如圖是探究焦耳定律的實驗裝置，兩個燒瓶中裝著等質量、等溫度的煤油，電阻阻值R1＞R2。閉合開關一段時間后，記錄兩支溫度計的示數。下列說法中正確的是（　?。〢．閉合開關，電阻兩端的電壓關系為U1＜U2B．通電1min后R2所在的燒瓶溫度計示數更高C．溫度計示數的變化可反映電阻產生熱量的多少D．該裝置只能探究電流產生的熱量與電阻大小的關系
　　焦耳（James Presctt Jule， 1818—1889），英國物理學家。用 近 40 年的時間做了 400 多次實驗， 研究熱和功的關系。通過大量的實 驗，于 1840 年最先精確地確定了電 流產生的熱量與電流、電阻和通電 時間的關系。
　　1．內容：電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電時間成正比。　　2．公式：Q = I2Rt?　　3．單位：焦耳（J）
　　1．當電流通過導體時，如果電能全部轉化為內能，而沒有同時轉化成其他形式的能量，那么電流產生的熱量Q 就等于消耗的電能W，即　　Q = W = UIt = I2Rt　　如：電暖器，電飯鍋，電爐子等。
　　2．當電扇工作時，消耗的電能主要轉化為電機的機械能：
1、下列用電器中利用電流熱效應工作的是（　?。〢．電冰箱B．電視機C．電風扇D．電飯鍋
2、. 額定功率相等的電熱毯和電風扇正常工作1小時，則（　?。〢．兩種電器消耗的電能一樣多，產生的熱量也一樣多B．兩種電器消耗的電能一樣多，電熱毯產生的熱量多C．電熱毯消耗的電能更多，電風扇產生的熱量多D．電風扇消耗的電能更多，電熱毯產生的熱量多
3. 小華利用如圖的實驗裝置來探究影響通電導體產生熱量的因素，下列說法不正確的是（　?。〢．圖甲實驗裝置是控制電流、通電時間一定時，探究電熱與電阻的關系B．圖乙實驗裝置是控制電阻、通電時間一定時，探究電熱與電流的關系C．圖甲中閉合開關后，a管中液面上升比b快D．圖乙中閉合開關后，c管中液面上升比d快
4、家用洗衣機的主要部件就是電動機，若一臺洗衣機在220V電路中正常工作時通過的電流為2A，電動機線圈電阻為2Ω，則每分鐘電流通過線圈產生的熱量為（　?。〢．480J B．1.452×106JC．2.64×104J D．880J
1、電流的熱效應：電流通過導體時電能轉化為內能的現象叫做電流的熱效應。2、電流產生的熱量與通電時間的長短、電流的大小、導體電阻的大小有關。3、焦耳定律：電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電時間成正比。公式：Q=I2Rt
