滬科版九年級第十七章第2節(jié)

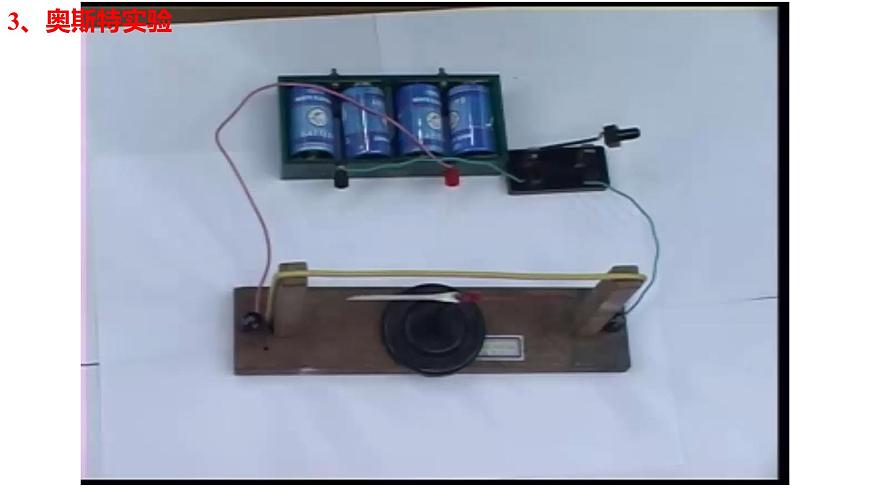

丹麥物理學家奧斯特是第一個成功揭開電與磁之間奧秘的物理學家。

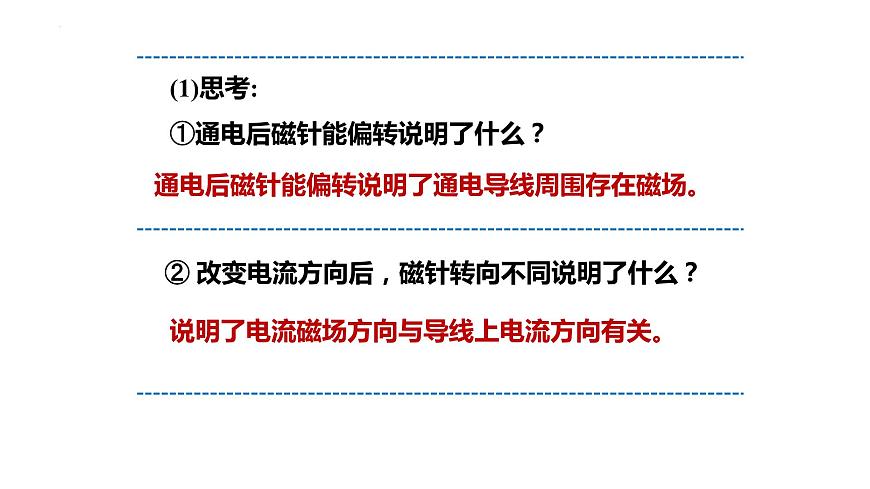

(1)思考:①通電后磁針能偏轉說明了什么？
通電后磁針能偏轉說明了通電導線周圍存在磁場。
② 改變電流方向后，磁針轉向不同說明了什么？
說明了電流磁場方向與導線上電流方向有關。

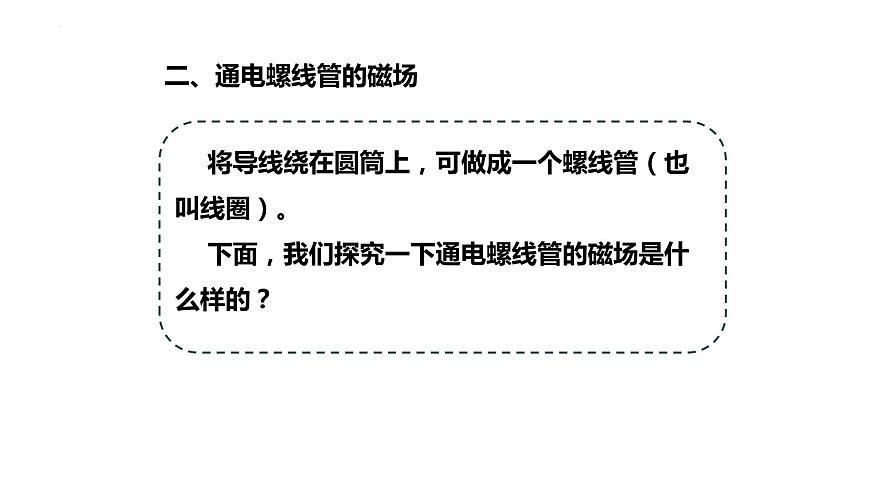

將導線繞在圓筒上，可做成一個螺線管（也叫線圈）。下面，我們探究一下通電螺線管的磁場是什么樣的？

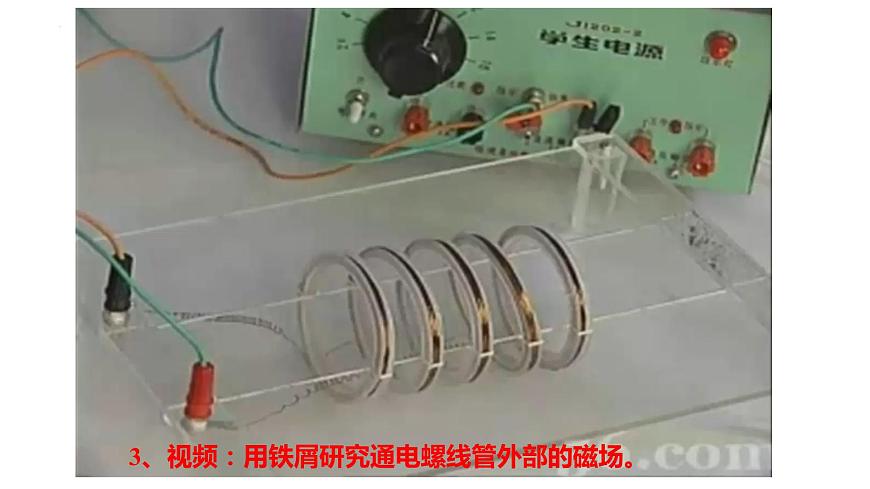

3、視頻：用鐵屑研究通電螺線管外部的磁場。
通電螺線管的外部磁場和條形磁體的磁場相似，通電螺線管也有N極和S極。
用右手握住螺線管，讓四指指向螺線管中電流的方向，則大拇指所指的那端就是螺線管的N極。
5、(1)、安培定則(右手螺旋定則)
注意：1、用右手；2、四指彎向螺線管電流的方向；3、大拇指所指的那端就是螺線管的N極。
通電螺線管周圍存在著磁場；通電螺線管相當于條形磁體。通電螺線管兩端的極性與電流方向有關。
(2)、通電螺線管的磁場特點：
2、根據電流方向判定極性判斷N，S極
3、根據極性判定電流方向在下圖中小磁針靜止，標出通電螺線管的N、S極和電源的正負極．
4、根據極性畫出導線的繞法在下圖中已知通電螺線管的磁極的極性和電池正負極，請畫出線圈的繞線。
5、根據極性判定周圍小磁針的指向圖為通電螺線管和一小磁針靜止時的情形，請在圖中標出電流方向、通電螺線管的磁極名和小磁針的磁極名。
三、電磁鐵1、定義：內部帶有鐵心的通電螺線管稱為電磁鐵。
你知道電磁鐵的磁性跟什么因素有關嗎？
（1）、與線圈的匝數有關:當電流和鐵芯一定時匝數越多磁性越強;即表現為：吸引小鐵釘的數目就越多.
2、與電磁鐵的磁性有關的因素
（2）、與電流的強弱有關
（3）電磁鐵磁性強弱與是否帶鐵芯有關
鐵芯使通電螺線管的磁性增強
電磁鐵在生產生活中有很多應用，如在電磁起重機、磁浮列車和電磁繼電器中都用到了電磁鐵。
電磁繼電器是一種電子控制器件，是用較小的電流、較低的電壓去控制較大電流、較高電壓的一種“自動開關” 電磁繼電器通常應用于自動控制電路中，可以實現遠距離控制和自動化控制。
電磁繼電器工作原理視頻
1、當電磁鐵線圈中有電流通過時，小磁針靜止在如圖所示的位置上，則電源的A端是____極．
2、如圖所示，以下兩個通電螺線管一定互相_______（填吸引或排斥）
3、下列四幅圖中，通電螺線管中電流的方向標注正確的是( )
5、如圖所示，a是彈簧下端掛的一根條形磁體(其中黑色端為N極)，b是電磁鐵。當開關閉合后，把滑動變阻器的滑片P向右滑動時，關于電磁鐵b的磁性強弱和彈簧長度的變化，下列說法中正確的是( )A. b的磁性增強，彈簧伸長 B. b的磁性減弱，彈簧伸長 C. b的磁性減弱，彈簧縮短 D. b的磁性增強，彈簧縮短

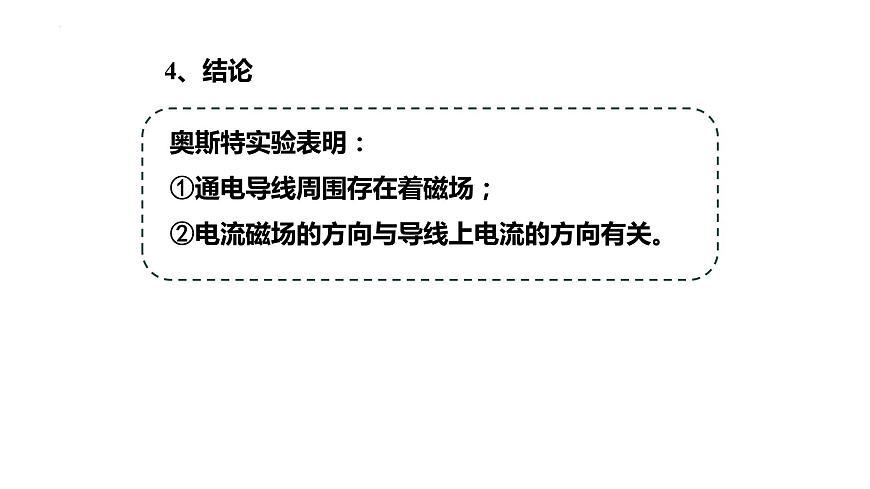

1.奧斯特的實驗表明：通電導體和磁體一樣，周圍也存在著磁場。2.通電螺線管周圍存在磁場;通電螺線管周圍的磁感線的分布與條形磁鐵的十分相似;通電螺線管的極性跟電流方向之間的關系可用右手螺旋定則來定.
