在如圖所示的用電器中，它們內部都有一個重要的部件——電動機。你知道電動機為什么會轉動嗎？
拆開這臺直流電動機，觀察它由哪幾部分組成。
轉子（能夠轉動的線圈）、電刷、換向器、定子（固定不動的磁體）、等主要部分組成

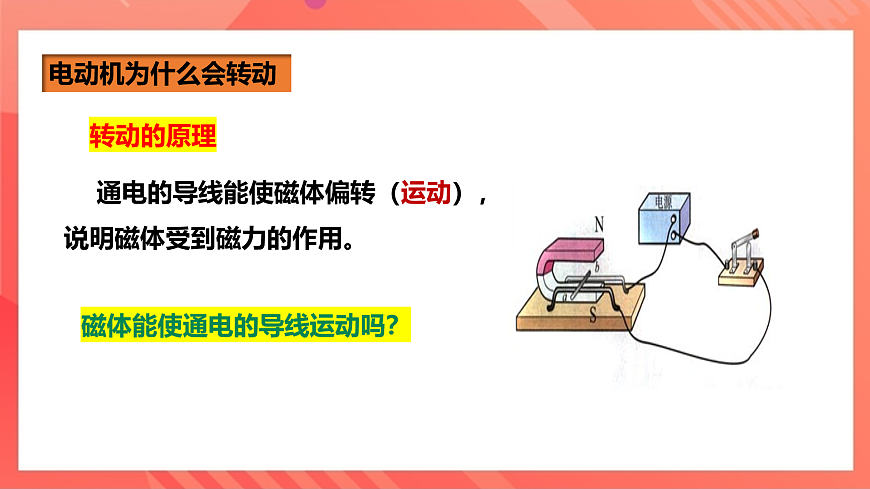

通電的導線能使磁體偏轉（運動），說明磁體受到磁力的作用。
磁體能使通電的導線運動嗎？

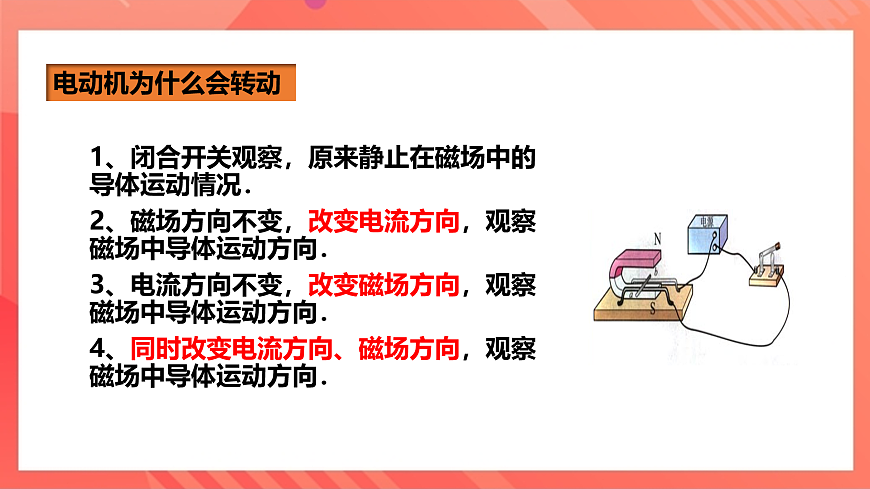

1、閉合開關觀察，原來靜止在磁場中的導體運動情況．2、磁場方向不變，改變電流方向，觀察磁場中導體運動方向．3、電流方向不變，改變磁場方向，觀察磁場中導體運動方向．4、同時改變電流方向、磁場方向，觀察磁場中導體運動方向．

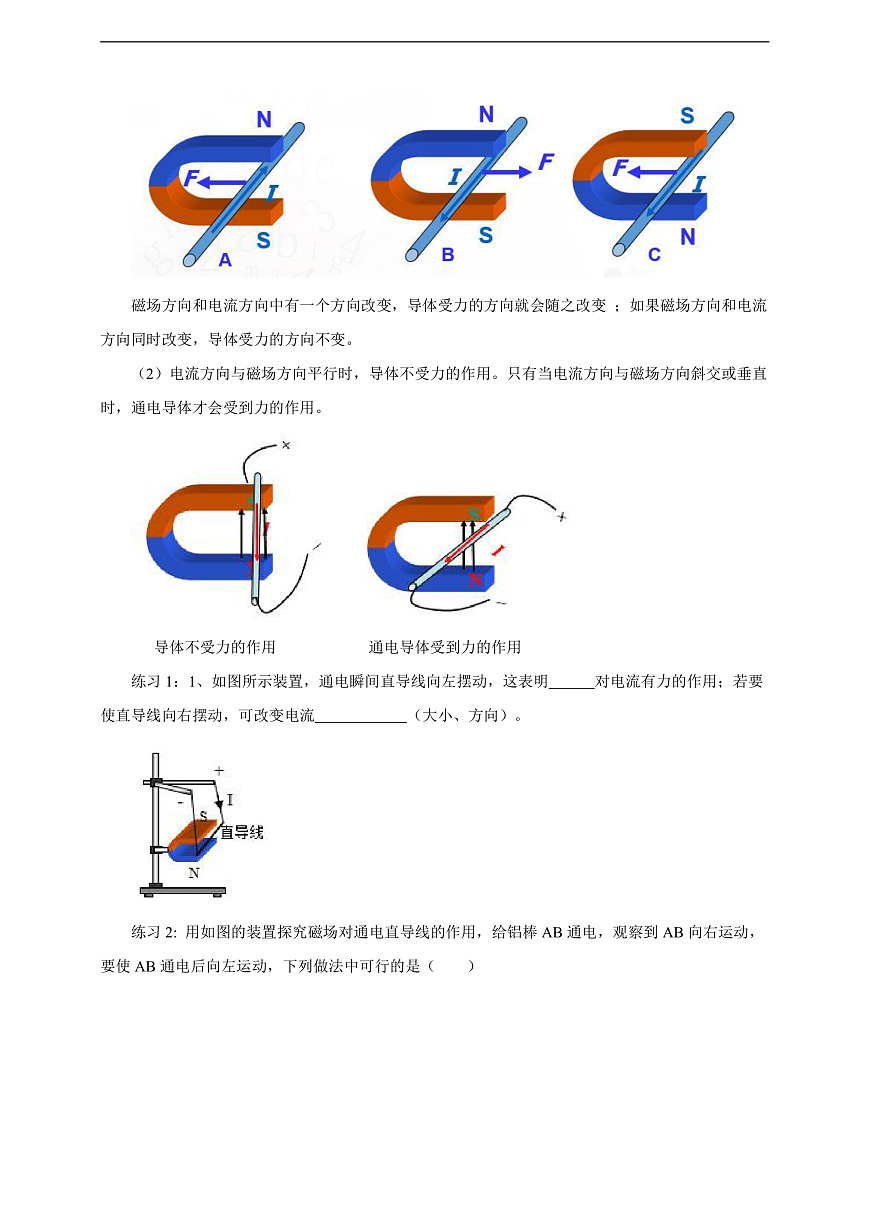

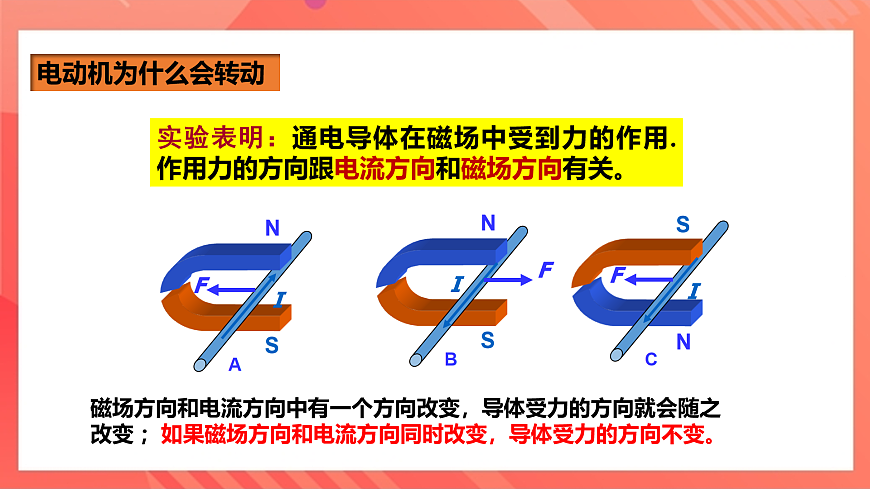

實驗表明：通電導體在磁場中受到力的作用. 作用力的方向跟電流方向和磁場方向有關。
磁場方向和電流方向中有一個方向改變，導體受力的方向就會隨之改變 ；如果磁場方向和電流方向同時改變，導體受力的方向不變。

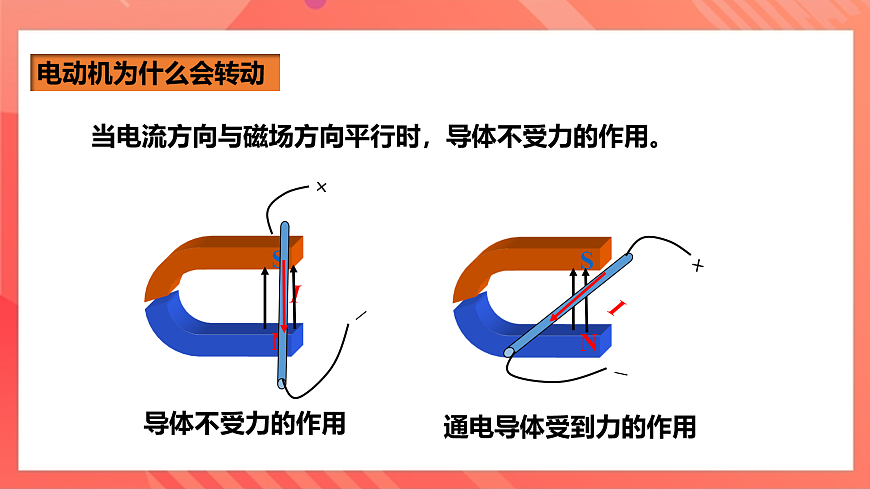

當電流方向與磁場方向平行時，導體不受力的作用。
1、如圖所示裝置，通電瞬間直導線向左擺動，這表明 對電流有力的作用；若要使直導線向右擺動，可改變電流 （大小、方向）。
2. 用如圖的裝置探究磁場對通電直導線的作用，給鋁棒AB通電，觀察到AB向右運動，要使AB通電后向左運動，下列做法中可行的是（　　）A．僅換用磁性更強的磁體B．僅增加AB中的電流強度C．僅將磁體的N、S極對調D．僅將鋁棒AB換成銅棒
1、（1）觀察磁場對通電源線圈的作用
甲 線圈受到的力使它順時針轉動
乙 線圈由于慣性會越過平衡位置
丙 線圈受到的力使它逆時針轉動
（2）觀察磁場對通電源線圈的作用視頻
思考：那么怎樣才能讓通電線圈在磁場中持續地轉動呢？
能夠完成這一任務的裝置叫做換向器
實際的電動機是利用換向器使它連續轉動的。
1.原理：當線圈轉到另一半和電刷接觸時就改變了電流方向,從而受力方向改變使線圈連續轉到下去。2.作用：當線圈轉過平衡位置,及時改變線圈電流方向,使線圈得以連續轉動。
線圈的AB邊受到一個向上的力，CD邊受到一個向下的力，線圈順時針方向轉動.
線圈處于此位置時，半環E跟電刷A接觸，半環F跟電刷B接觸，通電后線圈中電流從半環E流向半環F。
線圈不受力的作用。但線圈由于慣性會繼續轉動，從而越過平衡位置。
線圈轉至平衡位置時，兩電刷跟兩個半環間絕緣部分接觸，線圈中無電流.
線圈越過平衡位置后，半環E變?yōu)楦娝接觸，半環F變?yōu)楦娝接觸。
由于換向器的作用，線圈中電流變?yōu)閺陌氕h(huán)F流向半環E。線圈仍然沿順時針方向轉動。
線圈由于慣性越過平衡位置后，線圈中的電流又從半環E流向半環F，其情況又和圖所示一樣。
線圈又轉至平衡位置時，其情況跟圖所示相似。
電動機是根據通電線圈在磁場中受力轉動的原理制成的。
思考1、電動機原理是什么？
思考2、電動機將什么能轉化為什么能?
電動機將電能轉化為機械能
1.電動機的構造：磁體、線圈、換向器、電刷2.轉動原理：通電導體在磁場中受到力的作用；受力的 方向跟電流方向和磁場方向有關。3.電動機怎樣轉動（受力情況、換向器的作用）
1、如圖所示，閉合開關，銅棒向右運動，為使開關閉合后銅棒向左運動，下列操作可行的是（　?。〢．換用更細的銅棒B．將磁體的N、S極對調C．向左移動滑動變阻器的滑片D．將電源正、負極和磁體N、S同時對調
2、圖示為直流電動機的工作原理圖。線圈abcd處于向右的磁場中，兩個銅半環E和F跟線圈兩端相連，可隨線圈一起轉動，兩半環中間斷開，彼此絕緣；A和B是電刷，它們分別跟兩個半環接觸，使電源和線圈組成閉合電路，在圖示位置，電流沿dcba流過線圈，dc邊受到磁場的作用力向下，則（　?。〢．線圈在圖示位置時，ab邊受到磁場的作用力向下B．線圈由圖示位置轉過180°時，電流沿dcba流過線圈C．線圈由圖示位置轉過180°時，dc邊受到磁場的作用力向下D．線圈由圖示位置轉過180°時，ab邊受到磁場的作用力向下
3. 關于換向器的作用，下列說法中正確的是（　?。〢．直流電動機的換向器既可以改變線圈中的電流方向，又可以改變外部電流方向B．直流電動機的換向器是將外部電路的直流電變成線圈中的交流電C．直流電動機的換向器是用來改變電流的大小和方向D．當直流電動機的線圈剛轉過平衡位置時，換向器能立即改變線圈中的電流方向
4、關于揚聲器的分析，下列說法錯誤的是（　?。〢．揚聲器是把電信號轉換為聲信號的一種裝置B．揚聲器的工作原理是通電線圈在磁場中受力的作用C．揚聲器工作時，線圈中會產生感應電流D．揚聲器的工作原理和發電機的原理一樣
完成課后作業1、2、3題
