2020-2021學年第十七章 歐姆定律第4節 歐姆定律在串、并聯電路中的應用教課內容ppt課件

這是一份2020-2021學年第十七章 歐姆定律第4節 歐姆定律在串、并聯電路中的應用教課內容ppt課件，共33頁。PPT課件主要包含了電路故障，“導線斷了”，“燈被短接”，UIR，預備知識，異?，F(xiàn)象1，電流表無示數，小燈泡處斷路，電路中無電流，故障種類斷路等內容，歡迎下載使用。

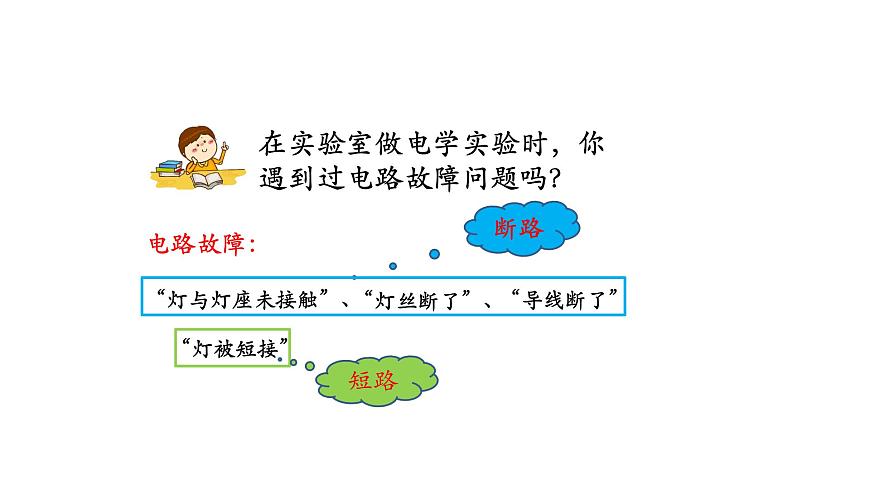

在實驗室做電學實驗時，你遇到過電路故障問題嗎？
如何用電壓表查找電路故障？

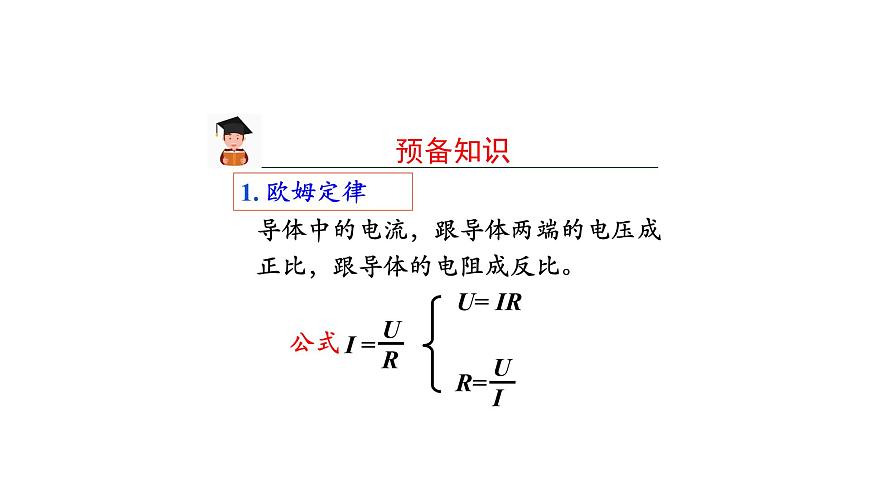

（1） I = I1 = I2（2） U = U1+U2
2. 串聯電路中電流、電壓的規律
★電壓表：選用0 ～ 3 V量程， 內阻約為 3 kΩ。
★本實驗用小燈泡電阻：不超過 10 Ω

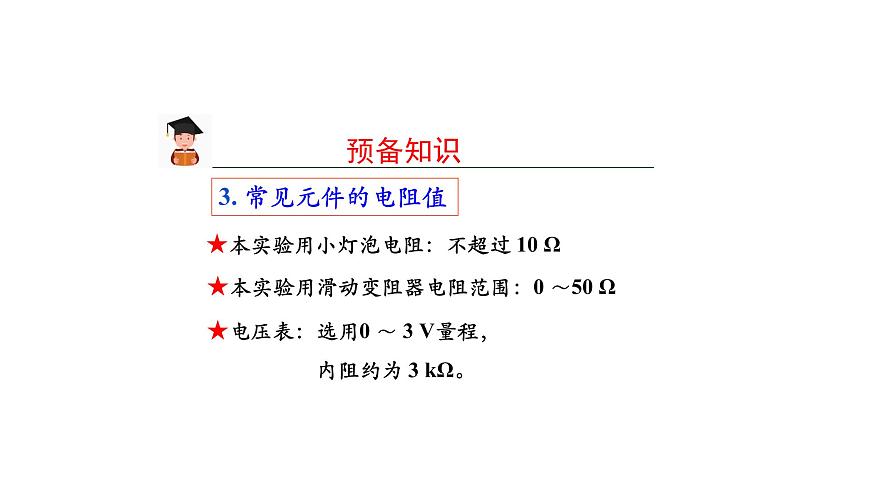

3. 常見元件的電阻值
★本實驗用滑動變阻器電阻范圍：0 ～50 Ω

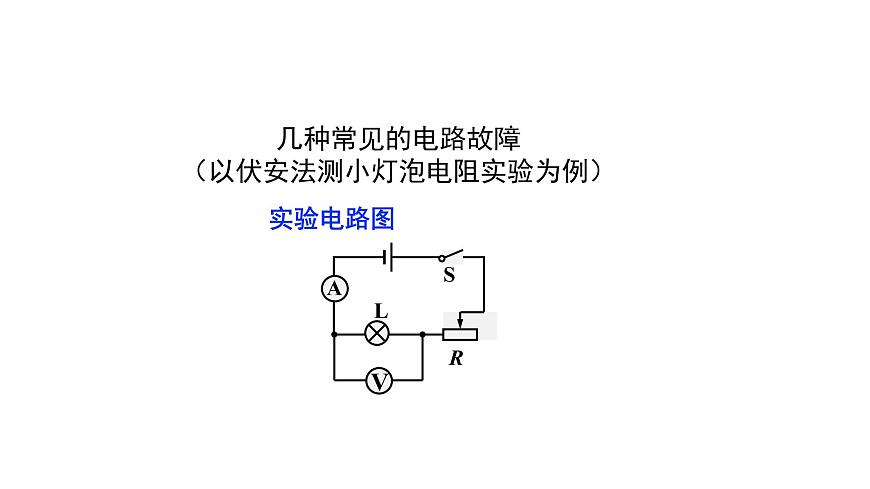

幾種常見的電路故障（以伏安法測小燈泡電阻實驗為例）
小燈泡不發光；電流表無示數；電壓表示數接近電源電壓。
電壓表相當于直接連在電源兩端
電壓表示數接近電源電壓
故障位置：電壓表兩接線柱之間
小燈泡處斷路的原因： （1）小燈泡與燈座未連接好；
（2）小燈泡的燈絲斷了。
小燈泡處斷路時，滑動變阻器兩端的電壓真的幾乎為0嗎？
小燈泡不發光；電流表有示數；電壓表無示數。
電壓表相當于接到了一根導線兩端
小燈泡不發光；電流表無示數；電壓表無示數。
故障位置：不在小燈泡處
電路中哪里發生了故障？
同學1猜：電源沒電了？
同學2猜：開關處或滑動變阻器處斷路？
開關處和滑動變阻器處均完好
同學3猜：哪根導線斷了？
小燈泡與電流表之間的導線斷了
逐點檢測：將電壓表的正接線柱接在電源 正極，負接線柱依次接電路中 的A、B、C……H點，判斷出現 故障的位置。
電壓表示數為0V，電源正極到A點完好。
電壓表示數為0V，電源正極到B點完好。
電壓表示數為0V，電源正極到C點完好。
電壓表示數為0V，電源正極到D點完好。
電壓表示數為3V，D、E兩點間斷路。
逐點檢測：將電壓表的負接線柱接在電源負 極，正接線柱依次接電路中的A、 B、C……H點，判斷出現故障的 位置。
電壓表示數為3V，電源正極到A點完好。
電壓表示數為3V，電源正極到B點完好。
電壓表示數為3V，電源正極到D點完好。
電壓表示數為3V，電源正極到C點完好。
電壓表示數為0V，D、E兩點間斷路。
課堂小結1.測小燈泡電阻實驗中常見異常現象及故障原因
課堂小結2.小燈泡斷路、短路分析
有無電流判斷短再測電壓定位置
課堂小結3.查找電路故障
