    初中物理人教版九年級全冊第十五章 電流和電路第2節 電流和電路多媒體教學課件ppt

    展開

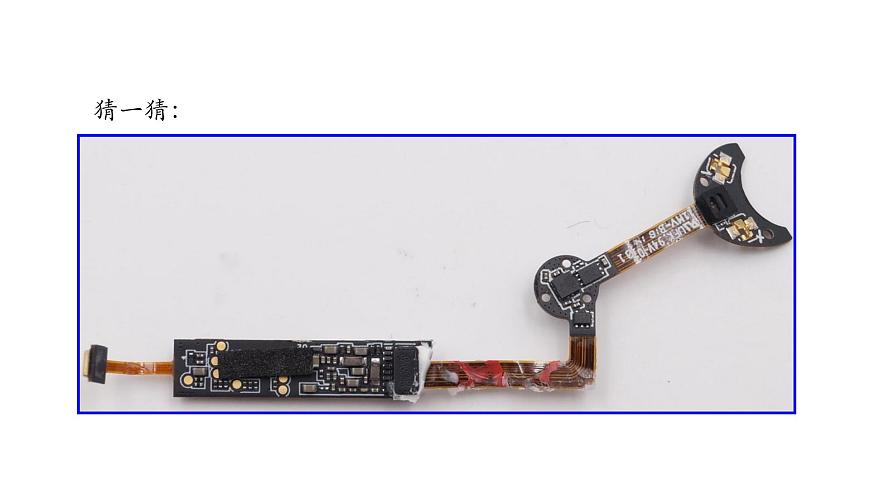

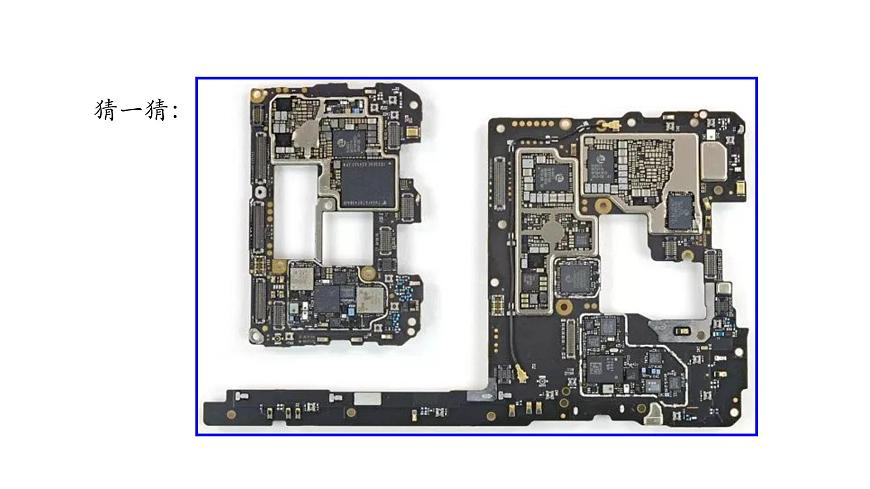

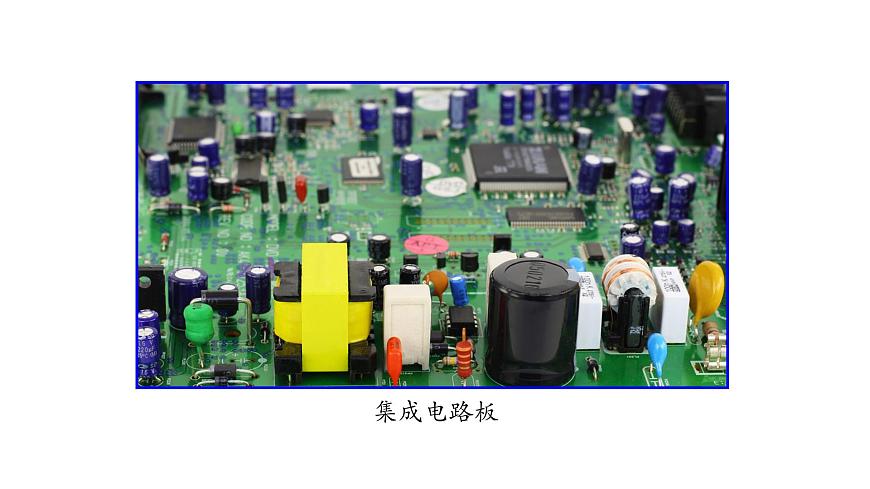

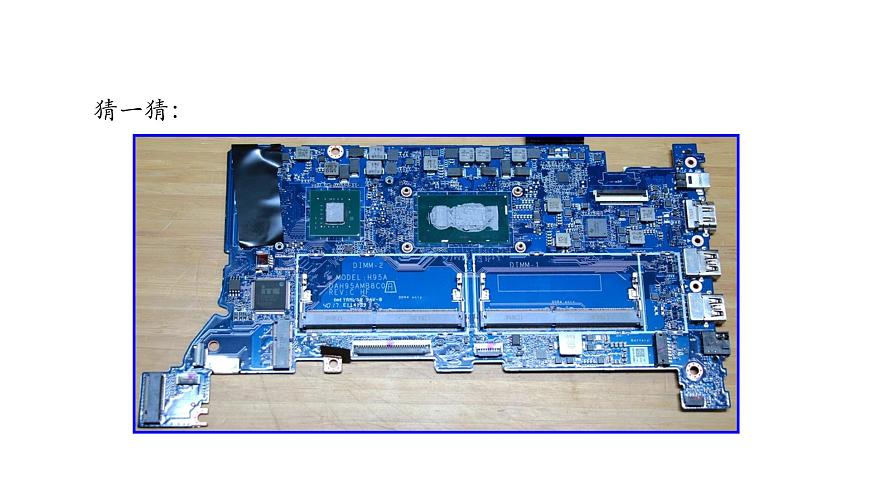

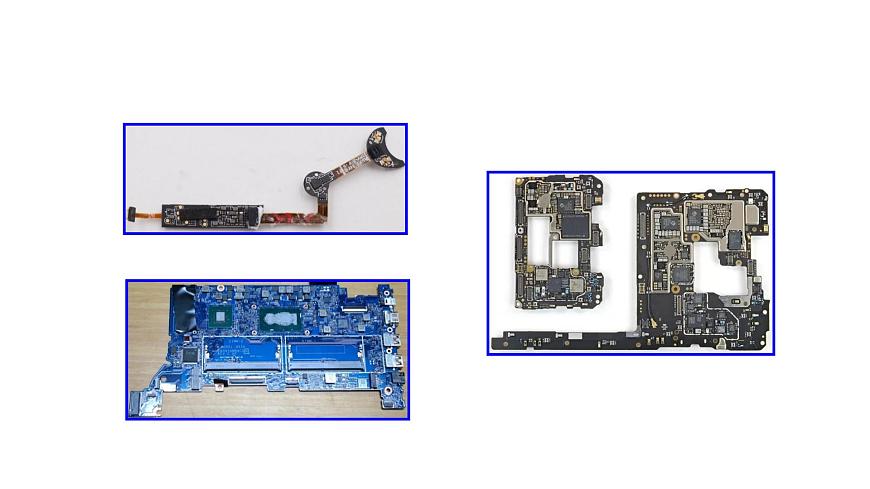

    這是一份初中物理人教版九年級全冊第十五章 電流和電路第2節 電流和電路多媒體教學課件ppt,共51頁。PPT課件主要包含了集成電路板,猜一猜,電路圖,實物圖,電路圖的特點,這些電路圖規范嗎,導線連接處斷開了,接線柱,實物圖的特點,下面的實物圖規范嗎等內容,歡迎下載使用。
    1.用符號表示電路連接的圖,叫做電路圖。
    ①通常為長方形,導線橫平豎直,比例適中。
    ②元件符號分布均勻,不畫在拐角處。
    ③電路圖是對實際電路的有效抽象, 各元件的位置不必一一對應。
    ④表示元件名稱的字母,標在對應的符號附近。

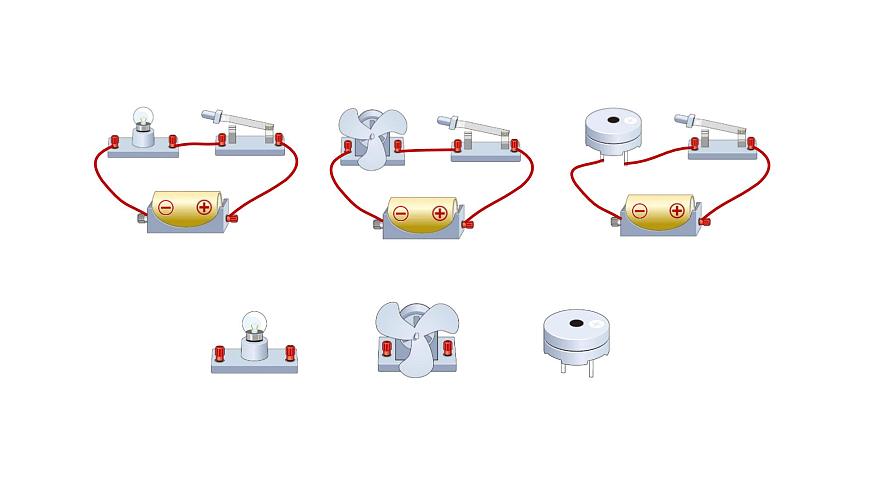

    請根據下面的電路,畫出對應的電路圖。
    元件符號沒有均勻分布。
    元件符號畫在了拐角處。
    圖甲是把電池和電鈴連接起來的電路圖。請?jiān)趫D乙中,用筆畫線表示導線,連接相應的電路。
    ①導線要與元件的接線柱相連。
    ②導線不要相交、繞圈。
    ③如果電路中有分岔點, 分岔點要畫到元件的接線柱上。
    導線沒有連到接線柱上。
    1.通路:處處連通,用電器能夠工作的電路。
    2.?dāng)嗦罚耗程幈磺袛?,沒有電流通過的電路。
    3.短路:直接用導線將電源的正、負極相連。
    當開關閉合時,會出現什么情況呢?
    電路中沒有用電器,電源短路。
    若用一根導線接在小燈泡的兩端,會發生什么呢?
    如果電路是接通的,但用電器兩端被導線直接連通,這種情況叫做該用電器被短接。
    L2被短接,沒有電流流過L2。
    沒有電流流過用電器,電源短路。
    下圖中,有一根導線接錯而使小燈泡被短接,請把這根導線找出來,在上面打一個“×”。
    ①用符號表示電路連接的圖,叫做電路圖。
