人教版九年級全冊第3節 串聯和并聯教學演示課件ppt

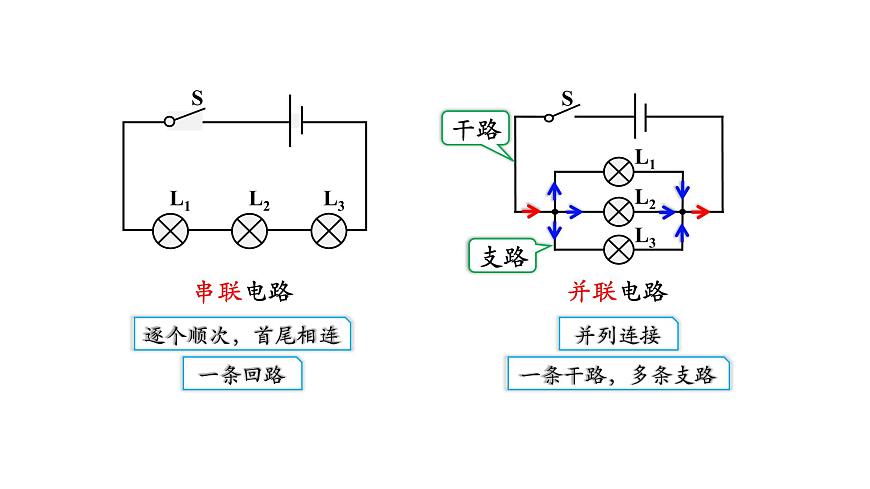

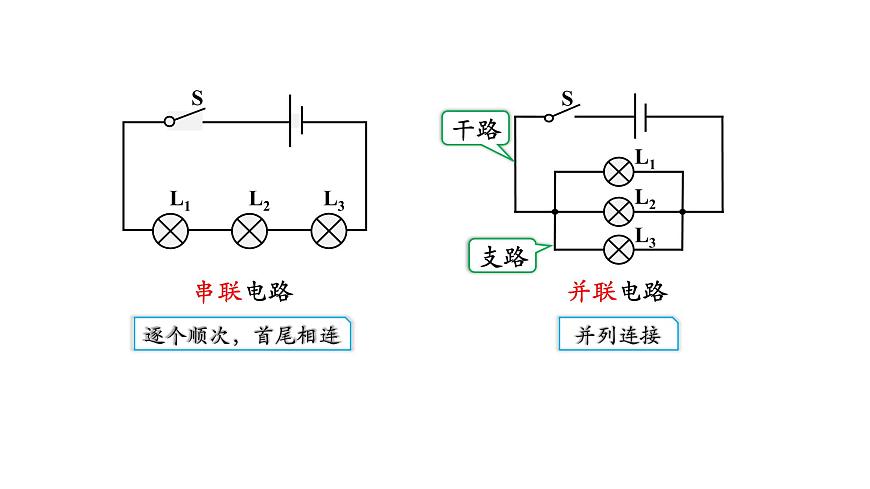

這是一份人教版九年級全冊第3節 串聯和并聯教學演示課件ppt，共34頁。PPT課件主要包含了串聯電路，并聯電路，逐個順次首尾相連，并列連接，一條回路，一條干路多條支路，一處斷開電路斷開，生活中的電路，設計需要，一個開關控制多盞燈等內容，歡迎下載使用。

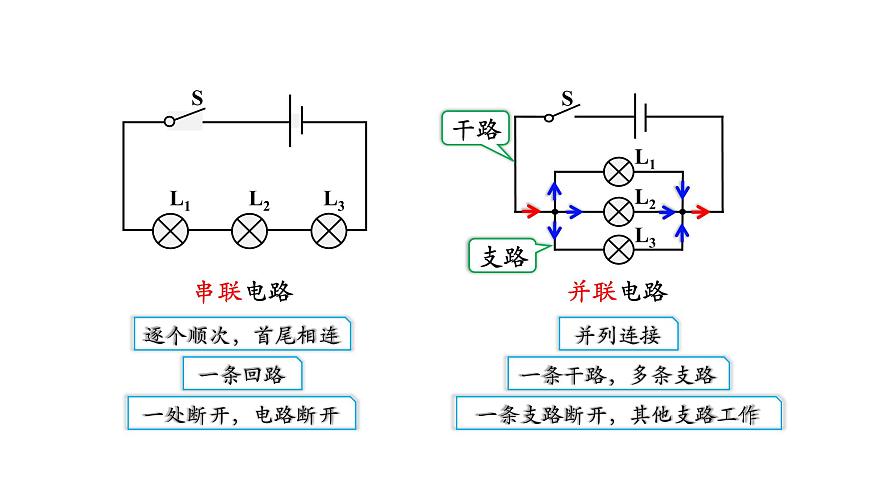

一條支路斷開，其他支路工作

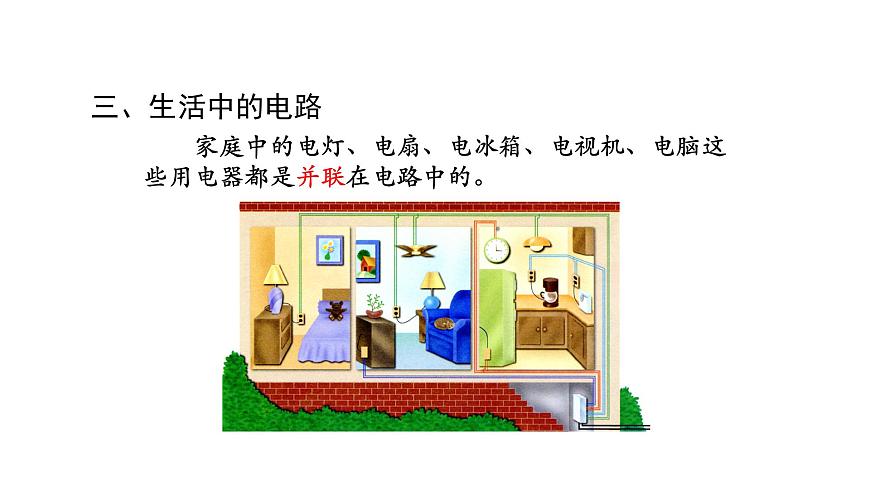

　　家庭中的電燈、電扇、電冰箱、電視機、電腦這些用電器都是并聯在電路中的。

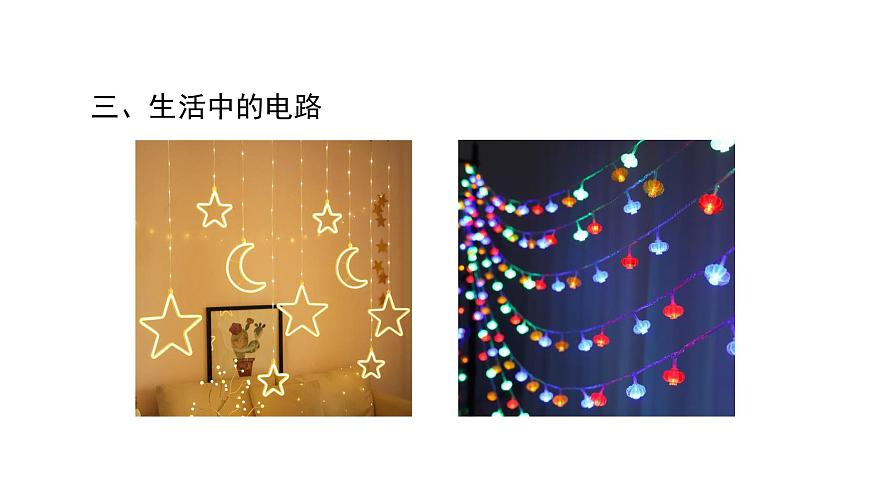

　　用來裝飾居家、烘托歡樂氣氛的小彩燈是分組的，其中每一組的小彩燈都是串聯在一起的。
　　用來裝飾建筑物的輪廓燈，多數是并聯接入電路的。

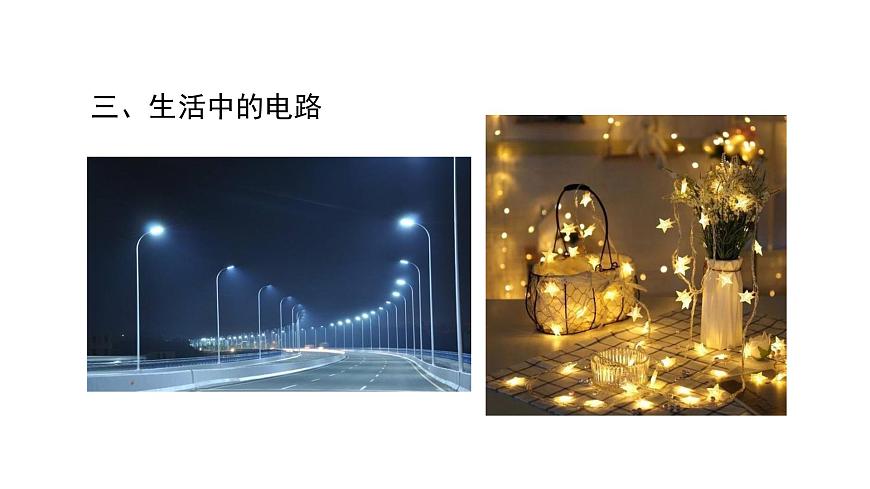

街道兩旁的路燈總是同時亮起，同時熄滅。它們組成的是什么電路？

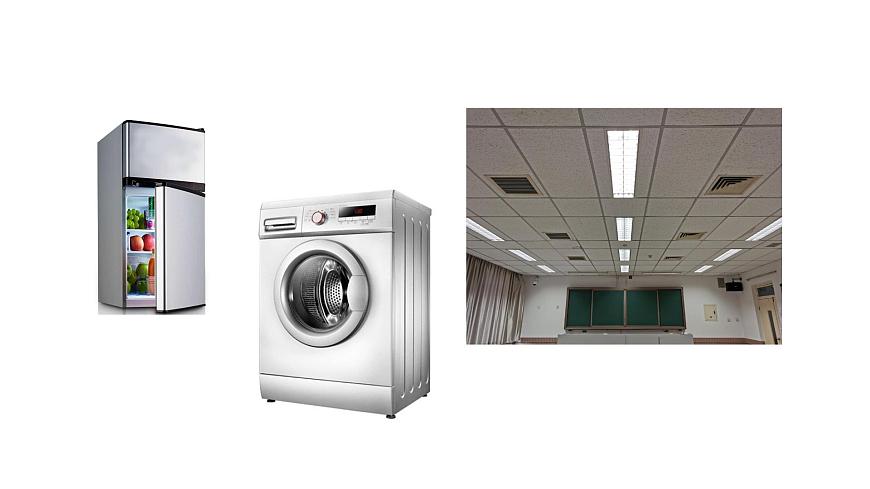

教室里的照明燈是怎樣連接的？
每一盞燈獨立工作、互不干擾。
冰箱里的照明燈和用于制冷的壓縮機是怎樣連接的？
當打開冰箱門時，冰箱內的照明燈就會亮起來；當冰箱內溫度不夠低時，壓縮機工作。
兩用電器可以同時工作，也可以獨立工作。
夜幕降臨，當有人走動發出聲響時，電路會自動接通，照明燈就亮起來了。但是在白天，無論有多大的聲音，照明燈都會不理不睬，無動于衷。
有聲音時：“聲控”開關閉合
光線暗時：“光控”開關閉合
與冰箱中照明燈的開關類似，安全帶的卡扣在這個電路中充當開關。
看一看，想一想： 這兩種電路設計，哪個更合理？
