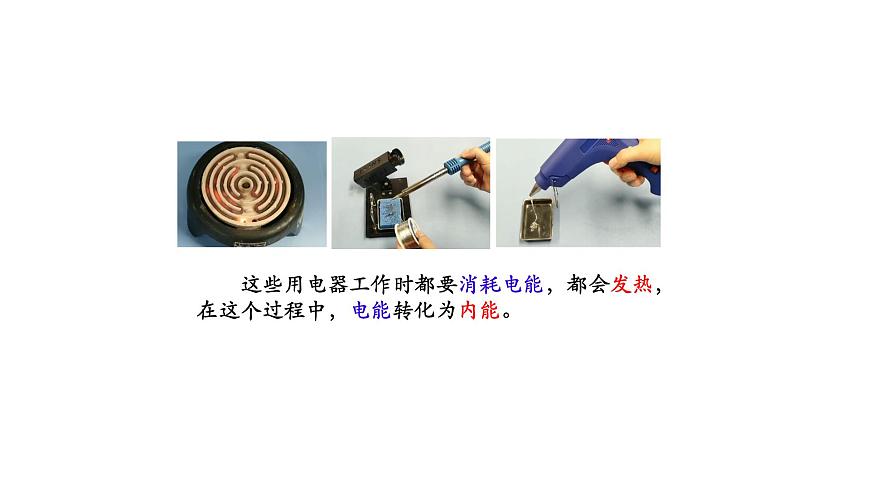

這些用電器工作時都要消耗電能，都會發熱，在這個過程中，電能轉化為內能。

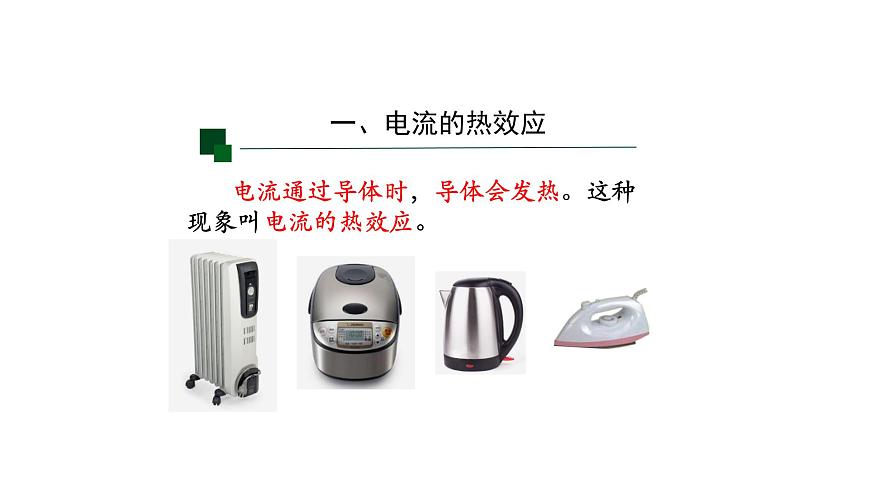

電流通過導體時，導體會發熱。這種現象叫電流的熱效應。

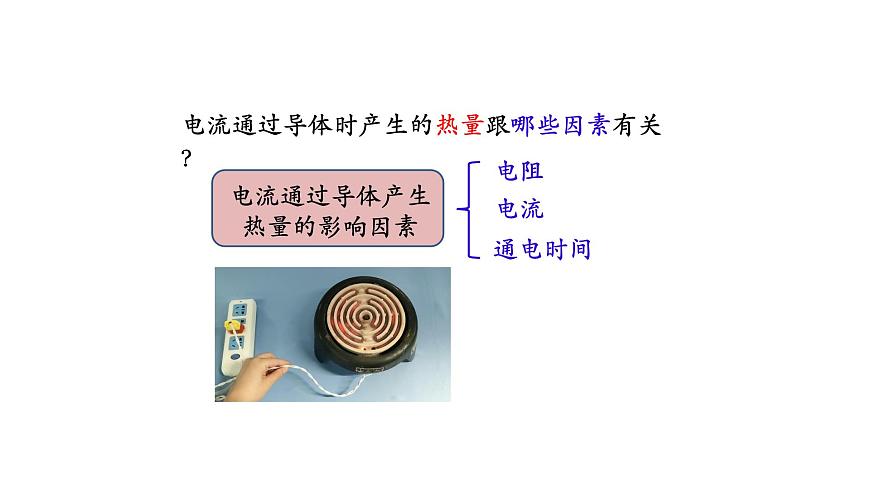

電流通過導體時產生的熱量跟哪些因素有關？
電流通過導體產生熱量的影響因素

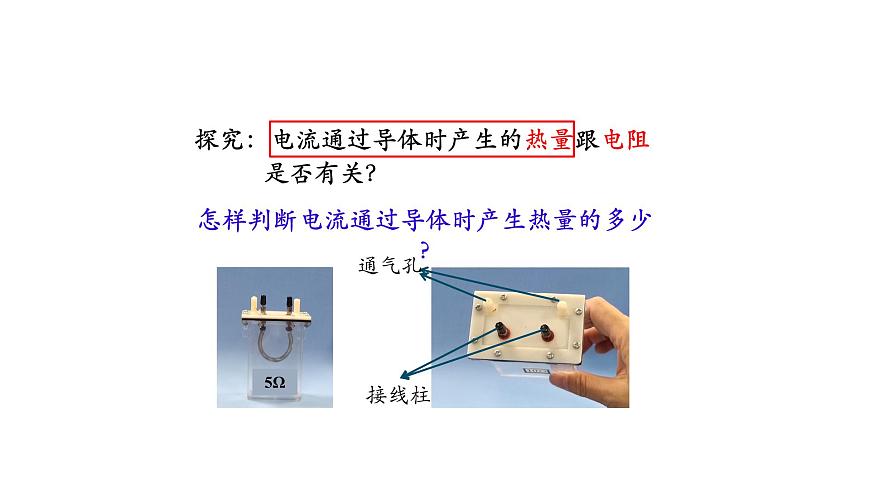

探究：電流通過導體時產生的熱量跟電阻 是否有關？
怎樣判斷電流通過導體時產生熱量的多少?
電流產生的熱量（Q放）
盒內空氣吸收的熱量（Q吸）

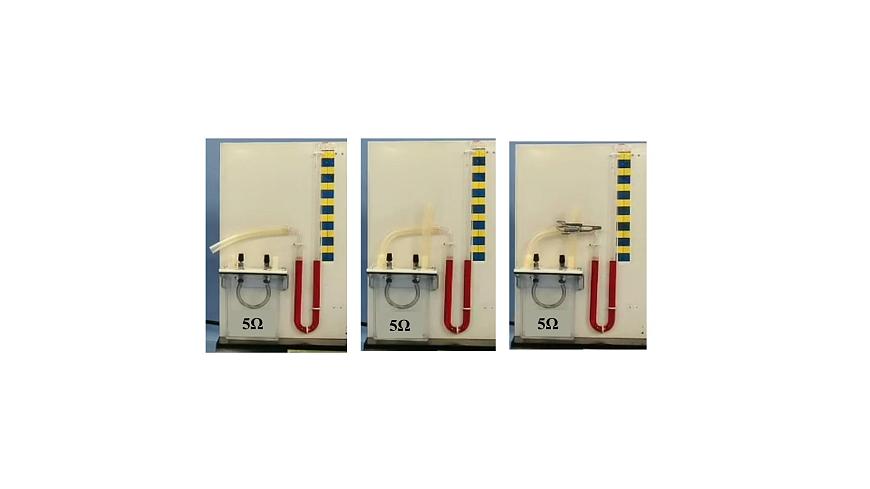

可以用U形管兩側液面高度差?h表示電流通過導體產生的熱量Q。

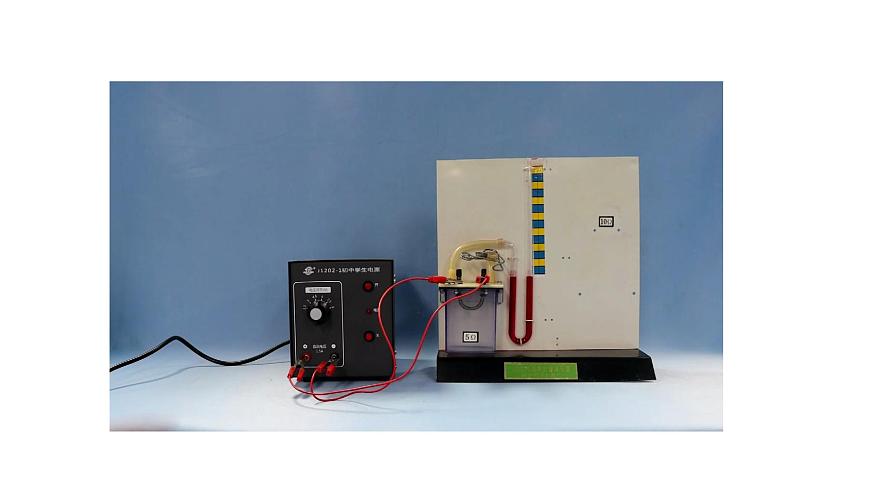

方案：將兩個阻值不等的電阻串聯接入電路，并且使用穩壓電源。
控制電流、通電時間一定
實驗結論： 電流通過導體產生的熱量跟電阻有關。在電流和通電時間一定時，電阻大，液面高度差大。
實驗結論： 電流通過導體產生的熱量跟電阻有關。在電流和通電時間一定時，電阻大，產生的熱量多。
探究：電流通過導體產生的熱量與電流 是否有關？
實驗結論： 電流通過導體產生的熱量跟電流有關。在電阻和通電時間一定時，電流大，液面高度差就大。
實驗結論： 電流通過導體產生的熱量跟電流有關。在電阻和通電時間一定時，電流大，產生的熱量多。
大量實驗表明： 電流通過導體產生的熱量跟電流、電阻、通電時間有關；電流越大、電阻越大、通電時間越長，電流通過導體產生的熱量越多。
R1:R2=1:2
猜想：電流通過導體時產生的熱量跟電阻成正比。
⊿h1:⊿h2=1:2
盒內水吸收的熱量（Q吸=cm?t）
水的溫度變化量（?t）
探究：電流通過導體時產生的熱量跟電阻是否成正比？
結論：當電流和通電時間一定時，電流通過導體產生的熱量跟電阻成正比。
探究：電流通過導體時產生熱量跟電流的定量關系。
控制電阻大小、通電時間不變
移動滑動變阻器的滑片，改變電流
結論：當電阻和通電時間一定時，水的溫度的變化量跟電流的二次方成正比。
結論：當電阻和通電時間一定時，電流通過導體產生的熱量跟電流的二次方成正比。
1.內容： 電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電時間成正比。
2.表達式：
“Q”表示電熱，單位是焦耳（J） “I”表示電流， 單位是安培（A）“R”表示電阻，單位是歐姆（Ω）“t”表示通電時間，單位是秒
一根60 Ω的電阻絲接在36 V的電源兩端，在5 min內共產生多少熱量？
Q = I2Rt =(0.6A)2×60 Ω×5×60s =6480J
當電流通過某些用電器時，電能全部轉化為內能，電流產生的熱量就等于消耗的電能，即 。
當電流通過某些用電器時，電能主要轉化為其它形式的能量，只有少部分轉化為內能，Q < W。
答：電爐通過導線接到電路中，流過導線的電流全部流過電爐絲，導線中的電流跟電爐絲中的電流相等。但導線的電阻遠小于電爐絲的電阻。
為什么電爐絲熱得發紅，而導線卻幾乎不發熱？
根據焦耳定律 Q=I 2Rt 可知，在相同時間內，電爐絲產生的熱量遠大于導線產生的熱量，所以電爐絲熱得發紅，而導線卻幾乎不發熱。
1.電熱的利用
電熱器的發熱體： 電阻大、熔點高的金屬絲或合金片。
電熱器的優點: 清潔衛生，沒有環境污染，熱效率高，還可以方便地控制和調節溫度。
2.電熱的防止
為了防止用電器溫度過高，必須通風散熱。
電腦工作時，CPU等部件的溫度也會升高，需要安裝散熱窗、使用微型風扇及時散熱。
大型電動機等大功率的用電器，都裝有散熱片、散熱窗、電風扇等散熱裝置。
二、焦耳定律 Q = I2Rt
