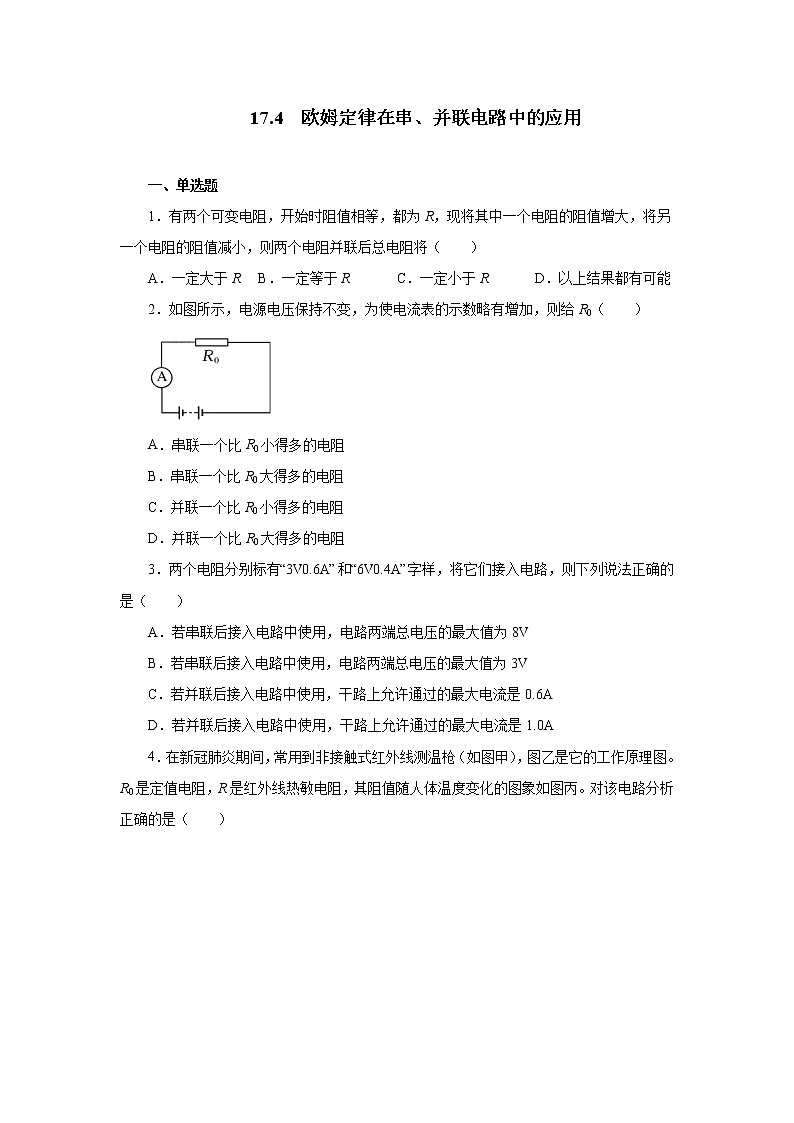

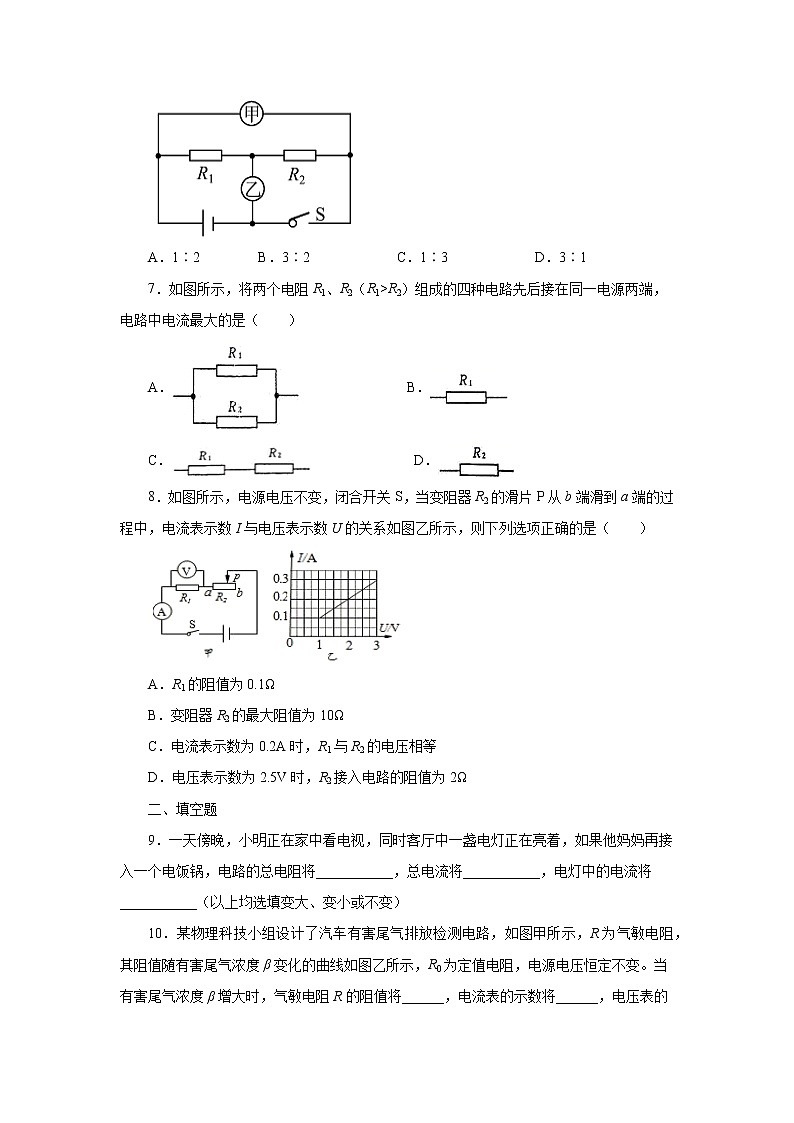

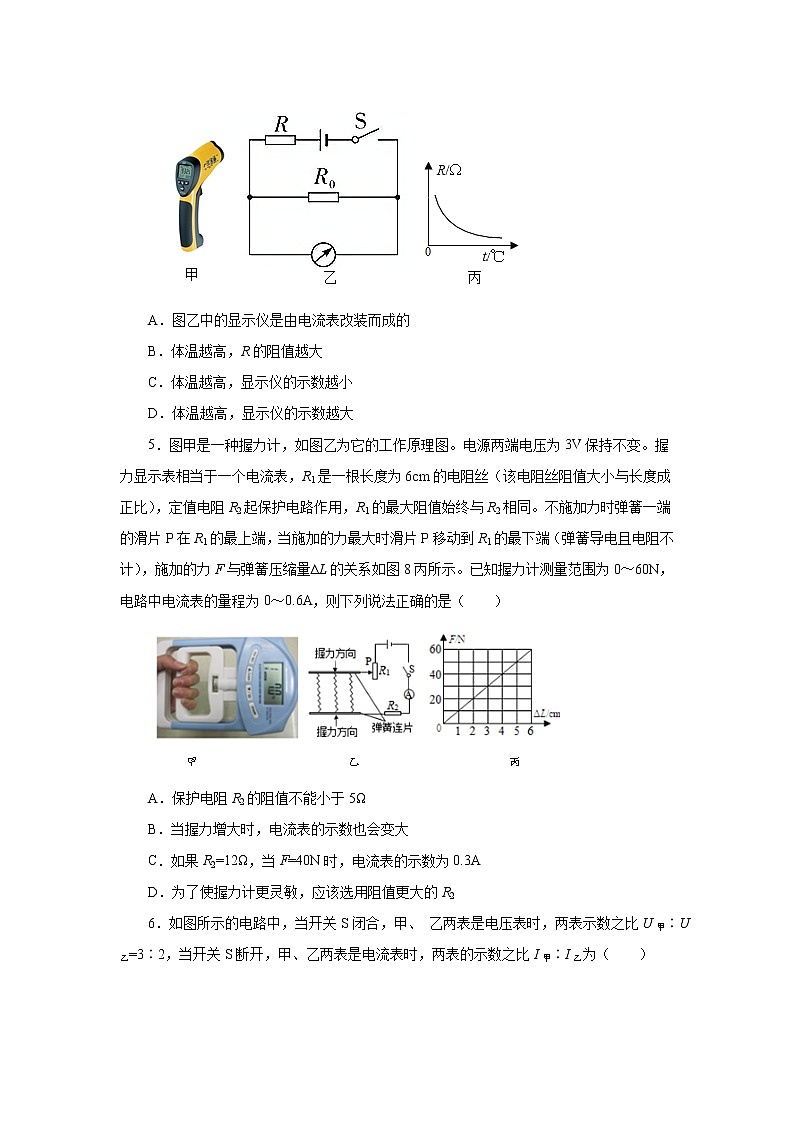

17.4  歐姆定律在串、并聯電路中的應用 一、單選題1．有兩個可變電阻，開始時阻值相等，都為R，現將其中一個電阻的阻值增大，將另一個電阻的阻值減小，則兩個電阻并聯后總電阻將（　?。?/span>A．一定大于R B．一定等于R C．一定小于R D．以上結果都有可能2．如圖所示，電源電壓保持不變，為使電流表的示數略有增加，則給R0（　?。?A．串聯一個比R0小得多的電阻B．串聯一個比R0大得多的電阻C．并聯一個比R0小得多的電阻D．并聯一個比R0大得多的電阻3．兩個電阻分別標有“3V0.6A”和“6V0.4A”字樣，將它們接入電路，則下列說法正確的是（　?。?/span>A．若串聯后接入電路中使用，電路兩端總電壓的最大值為8VB．若串聯后接入電路中使用，電路兩端總電壓的最大值為3VC．若并聯后接入電路中使用，干路上允許通過的最大電流是0.6AD．若并聯后接入電路中使用，干路上允許通過的最大電流是1.0A4．在新冠肺炎期間，常用到非接觸式紅外線測溫槍（如圖甲），圖乙是它的工作原理圖。R0是定值電阻，R是紅外線熱敏電阻，其阻值隨人體溫度變化的圖象如圖丙。對該電路分析正確的是（　?。?/span>A．圖乙中的顯示儀是由電流表改裝而成的B．體溫越高，R的阻值越大C．體溫越高，顯示儀的示數越小D．體溫越高，顯示儀的示數越大5．圖甲是一種握力計，如圖乙為它的工作原理圖。電源兩端電壓為3V保持不變。握力顯示表相當于一個電流表，R1是一根長度為6cm的電阻絲（該電阻絲阻值大小與長度成正比），定值電阻R2起保護電路作用，R1的最大阻值始終與R2相同。不施加力時彈簧一端的滑片P在R1的最上端，當施加的力最大時滑片P移動到R1的最下端（彈簧導電且電阻不計），施加的力F與彈簧壓縮量?L的關系如圖8丙所示。已知握力計測量范圍為0～60N，電路中電流表的量程為0～0.6A，則下列說法正確的是（　　）A．保護電阻R2的阻值不能小于5ΩB．當握力增大時，電流表的示數也會變大C．如果R2=12Ω，當F=40N時，電流表的示數為0.3AD．為了使握力計更靈敏，應該選用阻值更大的R26．如圖所示的電路中，當開關S閉合，甲、 乙兩表是電壓表時，兩表示數之比U甲∶U乙=3∶2，當開關S斷開，甲、乙兩表是電流表時，兩表的示數之比I甲∶I乙為（　　）A．1∶2 B．3∶2 C．1∶3 D．3∶17．如圖所示，將兩個電阻R1、R2（R1>R2）組成的四種電路先后接在同一電源兩端，電路中電流最大的是（　　）A．              B． C．               D．8．如圖所示，電源電壓不變，閉合開關S，當變阻器R2的滑片P從b端滑到a端的過程中，電流表示數I與電壓表示數U的關系如圖乙所示，則下列選項正確的是（　?。?A．R1的阻值為0.1ΩB．變阻器R2的最大阻值為10ΩC．電流表示數為0.2A時，R1與R2的電壓相等D．電壓表示數為2.5V時，R2接入電路的阻值為2Ω二、填空題9．一天傍晚，小明正在家中看電視，同時客廳中一盞電燈正在亮著，如果他媽媽再接入一個電飯鍋，電路的總電阻將___________，總電流將___________，電燈中的電流將___________（以上均選填變大、變小或不變）10．某物理科技小組設計了汽車有害尾氣排放檢測電路，如圖甲所示，R為氣敏電阻，其阻值隨有害尾氣濃度β變化的曲線如圖乙所示，R0為定值電阻，電源電壓恒定不變。當有害尾氣濃度β增大時，氣敏電阻R的阻值將______，電流表的示數將______，電壓表的示數將______。（選填“變大”、“變小”或“不變”）11．如圖所示，是小寶同學做探究實驗時的電路圖，電路中的兩只相同的電壓表選用了不同的量程，測量時，兩只電壓表的指針恰好指在同一位置處，選擇量程的電壓表是______，______。12．如圖所示電路圖，電源電壓為6V，把標有“6V 6W”燈泡L1和標有“6V 3W”燈泡L2接入電路，要使L1、L2并聯應閉合開關______；若只閉合開關S2，通過L1，L2的電流之比為______，L1兩端的電壓為_______V。13．公共場所嚴禁吸煙。小明設計了一種簡易煙霧報警控制器，如圖所示。電路中為定值電阻，為光敏電阻，其阻值隨光照強度的增大而減小，煙霧濃度增大到一定程度使電流表的指針偏轉到某區域時觸發報警系統。當煙霧濃度增大時，電壓表與電流表示數的比值 ______ （選填“變大”、“變小”或“不變”）；不改變電表的情況下，請寫出一條能使控制器在煙霧濃度較淡時就觸發報警的做法： ______ 。14．如圖所示是分別測量定值電阻 R 和小燈泡 L 兩端電壓和通過電流后得到的 U-I 圖象， 由圖可知，定值電阻 R 的阻值為____Ω；若將 R、L 并聯后接在電壓為 2V 的電源兩端， 干路中的電流是____A。15．如圖甲所示的電路中，R1為定值電阻，R2為滑動變阻器，電源電壓不變．閉合開關S后，滑片P從a端移動到b端，電流表示數I與電壓表示數U的變化關系如圖乙所示，則滑動變阻器最大阻值為_____Ω，電源電壓為_______V．16．如圖甲所示是一個電子拉力器原理圖，硬質彈簧右端和金屬滑片P固定在一起，（P與R1間的摩擦不計），電壓表量程為0~3V，當P片置于b端時，電壓表示數最大：ab是一根長為6cm的均勻電阻絲，阻值，電源電壓。(1)當拉環不受拉力時，滑片P處于a端，閉合開關后電壓表的示數是________V；(2)要保證電壓表能正常工作，電路中R0至少應為________?；(3)己知該彈簧伸長的長度，與所受拉力F間的關系如圖乙所示，若，通過計算說明，開關S閉合后，當電壓表指針指在0.8V處，作業在拉環上水平向右的拉力為________。三、計算題17．在如圖所示電路中，第一次當電鍵、、都閉合時，電流表示數為安；第二次當斷開，、閉合時，電流表示數為安；第三次當閉合，、斷開時，電壓表示數為伏，電流表示數比第一次改變了安．若電源電壓不變，求：電阻和的阻值．18．如圖所示，已知電源電壓為6V，電阻R1＝20Ω、R2＝10Ω．（1）當開關S1、S2均斷開時，電壓表的示數為4V，求電流表的示數和R3的阻值．（2）當開關S1、S2均閉合時，求電壓表和電流表的示數．
參考答案1．C2．D3．A4．D5．A6．C7．A8．D9．變小    變大    不變    10．變小    變大    變小    11．V2    1：4    12．S1S3    1∶1     2    13．變大    減小R0的阻值    14．10    0.45    15．10    3    16．0    30    200N    17．20Ω；40Ω18．（1）0.4A； 5Ω；（2）6V和0.9A．
