    初中物理人教版九年級全冊第3節 測量小燈泡的電功率說課ppt課件

    展開

    這是一份初中物理人教版九年級全冊第3節 測量小燈泡的電功率說課ppt課件,共51頁。PPT課件主要包含了實驗原理,測量小燈泡的電功率,改變電源電壓,伏安法測電功率,“20Ω2A”,進行實驗,注意事項,處理數據,PUI,測量額定功率等內容,歡迎下載使用。

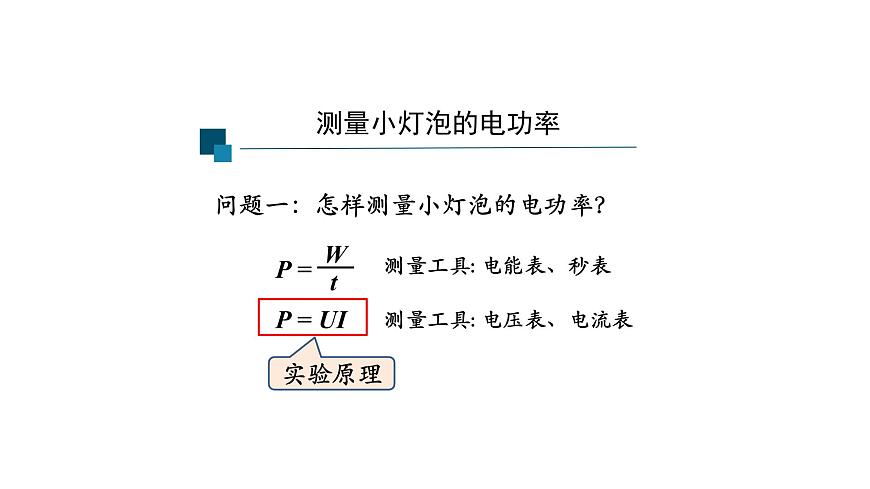

    問題一:怎樣測量小燈泡的電功率?
    測量工具: 電能表、秒表
    測量工具: 電壓表、電流表
    P = UI

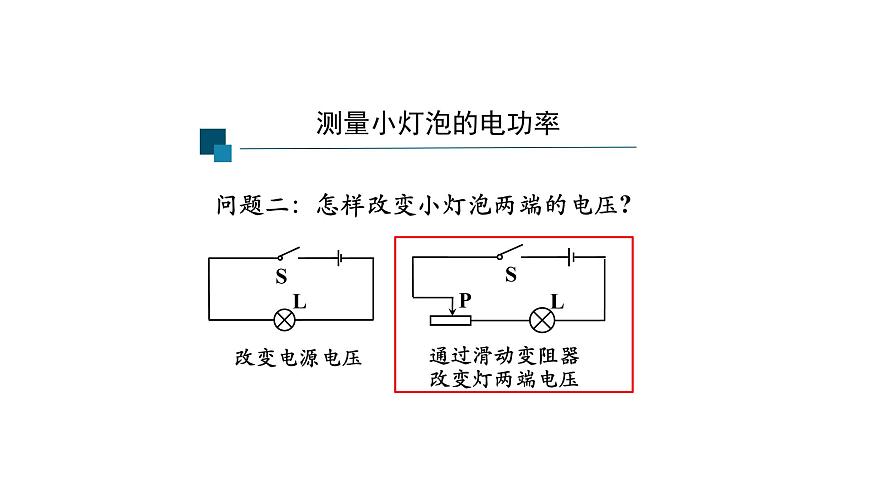

    問題二:怎樣改變小燈泡兩端的電壓?
    通過滑動變阻器改變燈兩端電壓

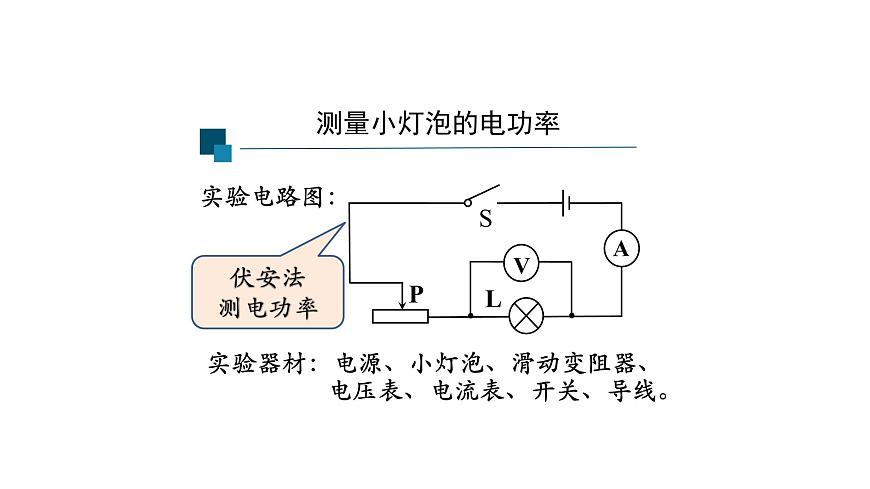

    實驗電路圖:
    實驗器材:電源、小燈泡、滑動變阻器、 電壓表、電流表、開關、導線。

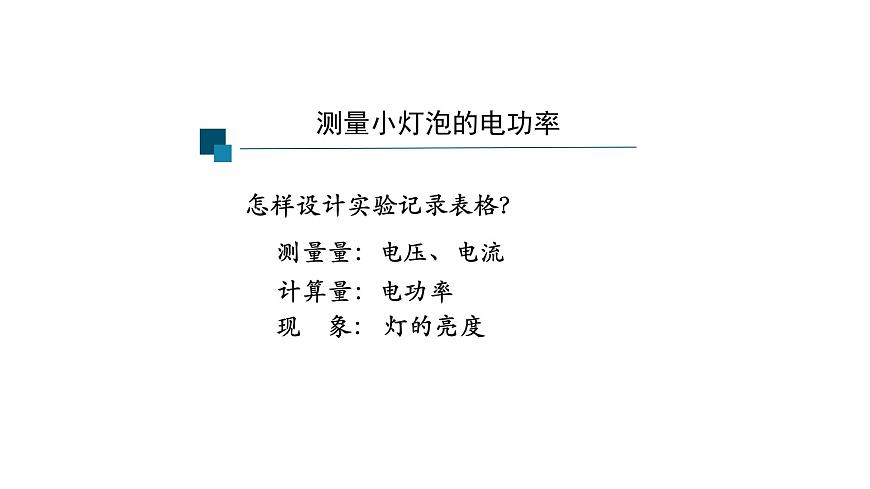

    怎樣設計實驗記錄表格?
    測量量:電壓、電流
    計算量:電功率
    現 象: 燈的亮度

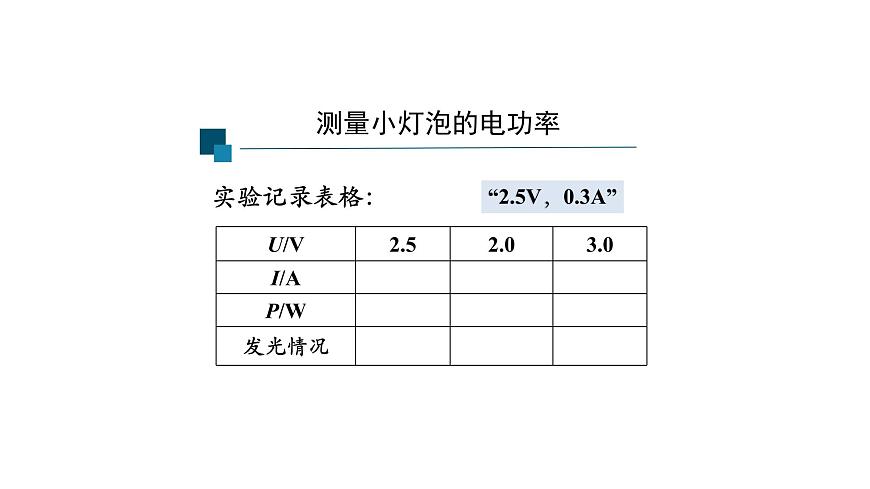

    實驗記錄表格:
    調節滑動變阻器的滑片使小燈泡兩端電壓分別為2.5V(U額)、2.0V(0.8U額)、3.0V(1.2U額)。

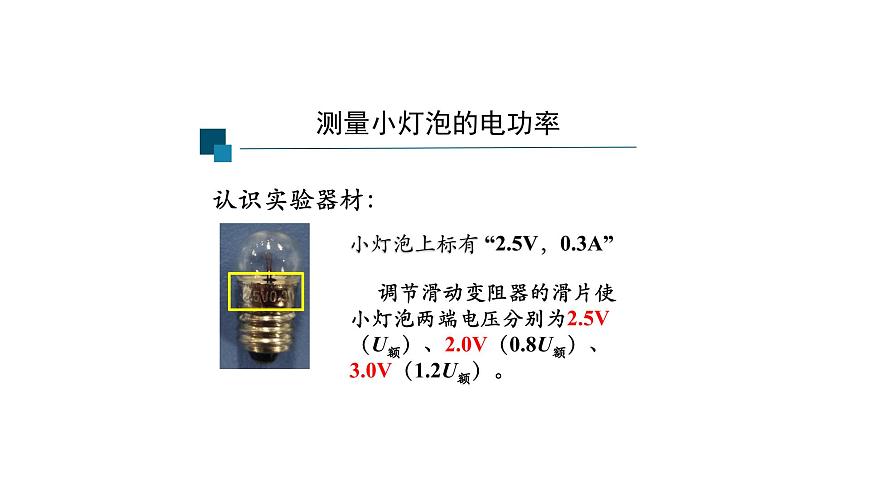

    小燈泡上標有 “2.5V,0.3A”
    認識實驗器材:
    “2.5V,0.3A”
    電源: 3節干電池
    小燈泡兩端電壓變化范圍:2.0V~3.0V
    選擇合適的實驗器材:
    電壓表選“0~3V”量程電流表選“0~0.6A”量程
    主要實驗步驟:
    (1)按照電路圖連接電路。(2)檢查電路后試觸,確認電路狀態無誤。閉合開關,開始按要求獲取數據和觀察記錄小燈泡發光情況。(3)用公式 P=UI 及數據計算小燈泡的額定功率和實際功率。
    連接電路時,開關要斷開
    滑動變阻器選擇“一上一下”接法
    閉合開關前,滑片置于最大阻值處
    電流從電壓表、電流表正接線柱流入,負接線柱流出
    小燈泡規格 “2.5V, 0.3A”
    P額=U額 I額 =2.5V×0.3A=0.75W
    P實=U實 I實 =2.5V×0.3A=0.75W
    P實=U實 I實=2.0V×0.26A=0.52W
    P實=U實 I實=3.0V×0.32A=0.96W
    1. 當U實=U額 時, P實=P額 , 小燈泡正常發光。
    2. 當U實P額, 小燈泡的亮度比正常發光時亮。
    燈的亮度由實際功率決定。對同一個燈泡,其亮度隨實際功率增大而增加。
    思考:計算實驗中小燈泡實際功率的 平均值,有意義嗎?
    電路連接形式相同;直接測量的物理量相同;實驗所用器材(除定值電阻和小燈泡外)相同。
    實驗?zāi)康牟煌?;實驗原理不同?br/> 跟小燈泡相比 ,發光二極管有什么優勢呢?
    比較亮度相當?shù)男襞莺桶l(fā)光二極管的電功率
    伏安法測量電功率
    怎樣判斷小燈泡和發光二極管的亮度是否相當?
    小燈泡變亮?xí)r,光照度計示數怎樣變化?
    小燈泡越亮,光照度計示數越大。
    與發光二極管相匹配的電位器
    1.2V 0.18A
    2.7V 0.01A
    0.216 0.027
    結論: 亮度相當時,發光二極管的電功率比小燈泡的電功率小。
    如果沒有光照度計,怎樣判斷小燈泡和發光二極管的亮度是否相當?
    利用影子判斷小燈泡和發光二極管的亮度是否相當。
    筆左右兩側影子的濃淡程度相同時,兩盞燈的亮度相當。
    實驗原理: P = UI 實驗電路圖:
    伏安法測量小燈泡電功率
    少年傳承美德小小百家講壇
    通過調節滑動變阻器改變小燈泡兩端的電壓,測得小燈泡在不同電壓下的實際功率。 注意:測量額定功率時,需調節滑動變阻器使小燈泡兩端電壓為額定電壓。
