初中物理人教版九年級全冊第十六章 電壓 電阻第1節 電壓圖文ppt課件

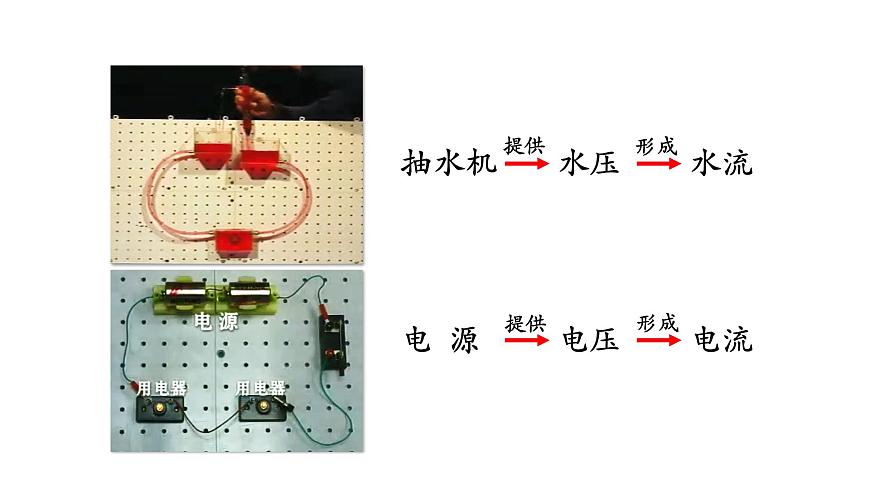

這是一份初中物理人教版九年級全冊第十六章 電壓 電阻第1節 電壓圖文ppt課件，共40頁。PPT課件主要包含了如何讓小燈泡發光，有電流，抽水機，15V，分度值等內容，歡迎下載使用。

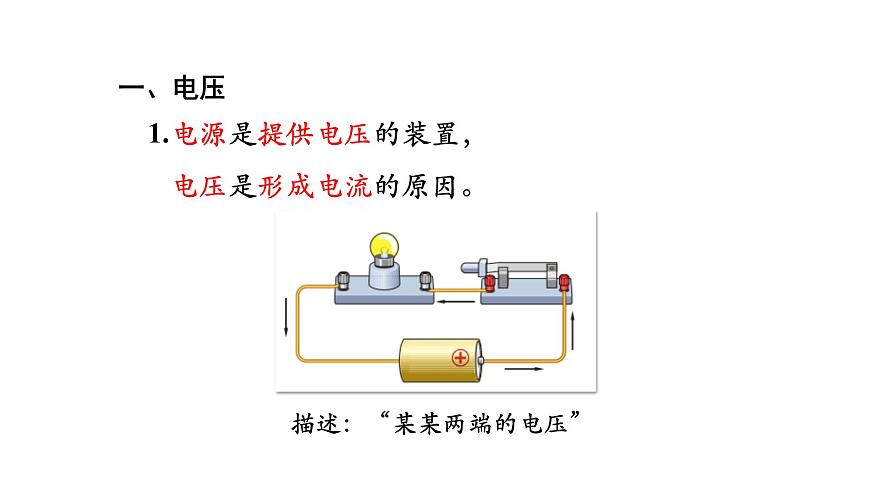

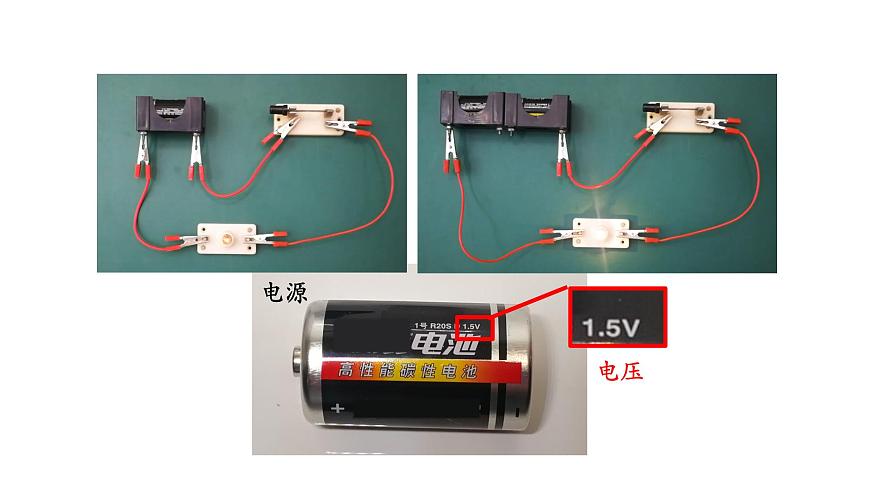

1.電源是提供電壓的裝置， 電壓是形成電流的原因。
描述：“某某兩端的電壓”
2.符號：U3.單位：伏特 簡稱：伏（V） 常用：千伏（kV），毫伏（mV）
1 kV = 1000V = 103 V1 mV = 0.001V= 10-3 V
亞歷山德羅·伏特1800年發明伏打電堆。
閱讀課本《九年級物理全一冊》第56頁“小資料”
維持人體的生物電 10-3V
無軌電車電源約600V
電壓表和電流表有哪些相同和不同？
（2）電壓表的量程和分度值
閱讀課本《九年級物理全一冊》第57頁“小資料”
（1）電壓表要與被測用電器________。
（2）必須使電流從_____________流入電壓表， 從______________流出。
（3）被測電壓不能超過電壓表的__________。
想一想：如何選擇合適的量程？（1）查看、估計電壓值（2）試觸
（4）電壓表可以直接并聯在電源的兩極上，測電源電壓。
3.電壓表的讀數（1）確定所選量程（2）確定分度值（3）數格讀數
　　練一練：下面三塊電壓表的讀數各是多少？
4. 用電壓表測量電壓
（1）實驗：用電壓表測量小燈泡兩端電壓
小燈泡兩端電壓UL=______V
（2）實驗：用電壓表測量電源兩端電壓
電源兩端電壓U=______V
小燈泡兩端電壓 UL= 2.5V
電源兩端電壓 U = 2.5V
①有電流通過用電器，用電器的兩端一定有電壓?jiǎn)幔?br/>②用電器兩端有電壓，一定有電流通過用電器嗎？
一、電壓1. 電壓是形成電流的原因，電源是提供電壓的裝置。2. 符號: U3. 單位: 伏特，符號是V。
1. 電壓表2. 電壓表的連接（1）與被測用電器并聯（2）電流從正接線柱流入，從負接線柱流出（3）被測電壓不能超過電壓表的最大測量值（4）電壓表可以直接并聯在電源兩極， 測電源電壓。
3. 電壓表的讀數 4. 實驗：用電壓表測電壓
