2020-2021學年第4節 歐姆定律在串、并聯電路中的應用完美版ppt課件

這是一份2020-2021學年第4節 歐姆定律在串、并聯電路中的應用完美版ppt課件，文件包含課件174歐姆定律在串并聯電路中的應用ppt、同步練習174歐姆定律在串并聯電路中的應用docx、教案174歐姆定律在串并聯電路中的應用docx等3份課件配套教學資源，其中PPT共28頁， 歡迎下載使用。

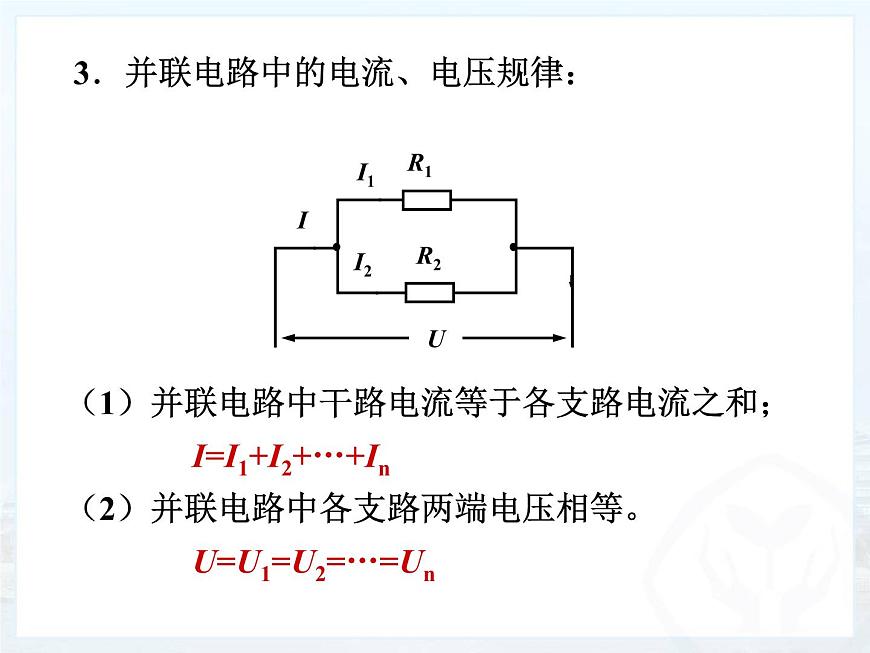

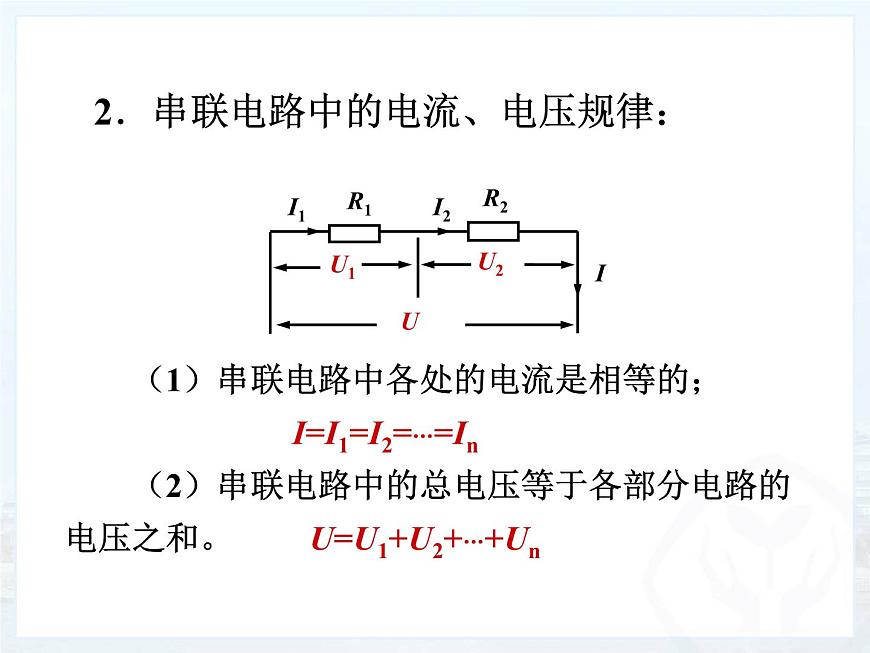

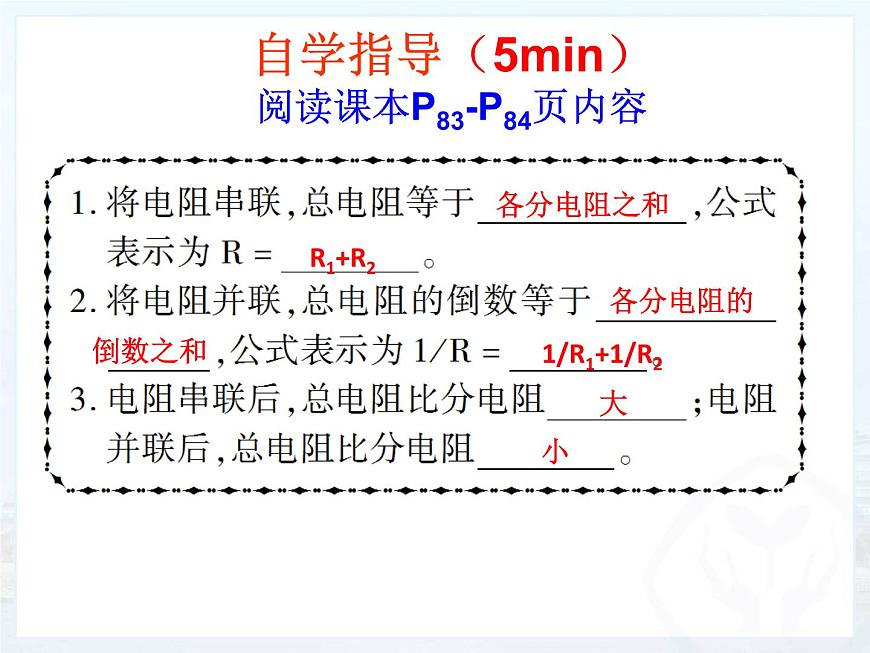

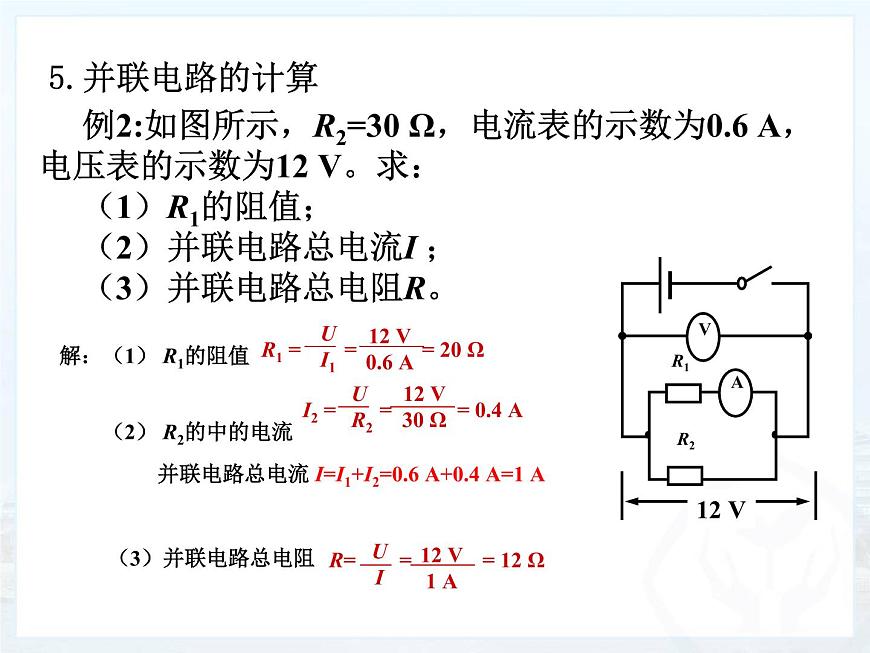

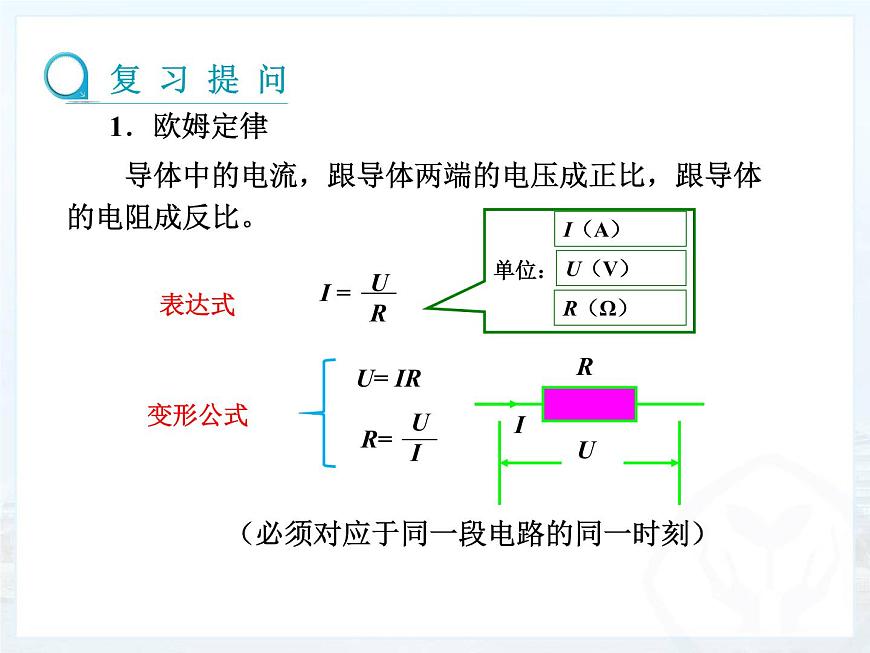

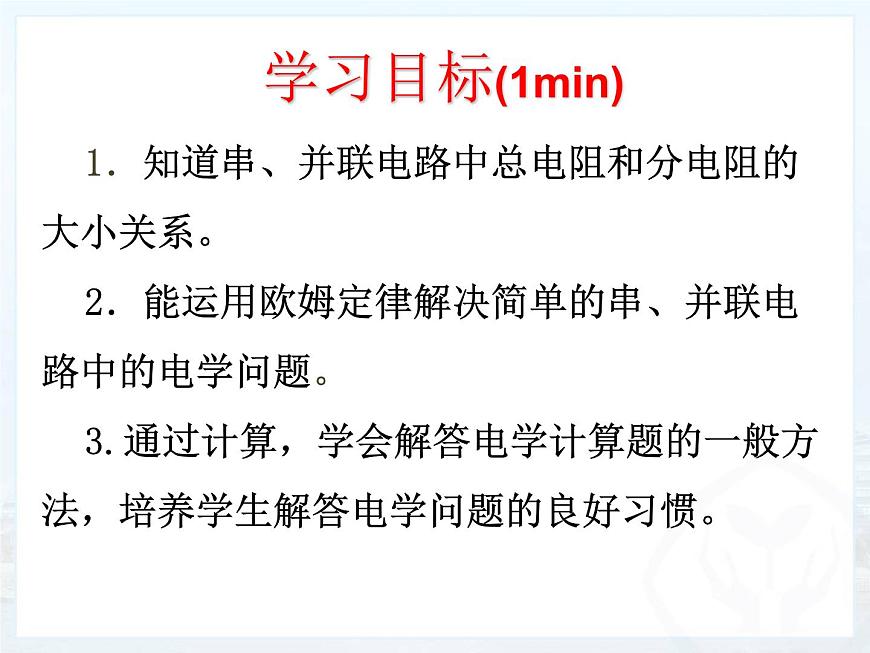

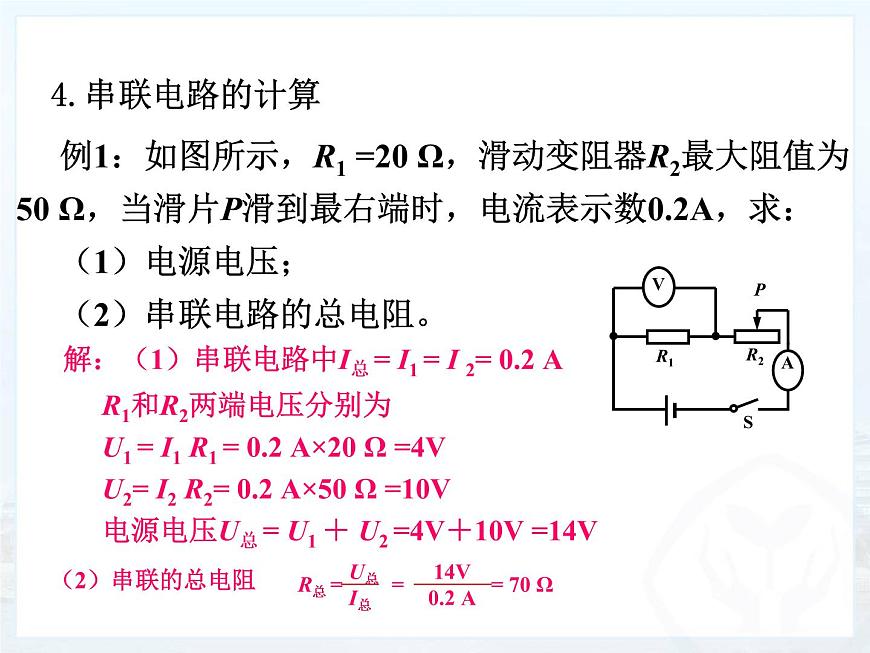

17.4歐姆定律在串并聯電路中的應用同步練習 1．串聯電路的總電阻與各串聯導體的電阻的關系。2．并聯電路總電阻與各并聯導體電阻的關系。 1．有兩個電阻R1和R2串聯在電路中，它們的阻值之比是5：3；則通過它們的電流之比是        ，它們兩端的電壓之比是       。2．如圖1所示，變阻器的最大值是10Ω，定值電阻R為30Ω，AB間的電壓為10V且保持不變，當滑片P移動時，電壓表的示數的變化范圍是從       V到      V。定值電阻上最大電流與最小電流之比為         .  3．兩電阻的阻值分別是R1=8Ω，R2=4Ω，串聯后接于24V的電源上，則： R1兩端的電壓是         V，R2兩端的電壓是      V，電路總電流是           。4．兩根粗細相同的鎳鉻合金導線，長度的關系是L1＞L2，若將它們串聯后接入電路中，通過它們的電流和兩端電壓的關系是   （     ）   A．I1＜I2，U1＞U2 　　              B．I1＞I2，U1＜U2  C．I1＝I2，U1＞U2　　                D．I1＝I2，U1＜U2                                                                                                                                                                                                                                                                                                                                                                                                                                           5．兩個導體并聯后的總電阻（      ）A．比每個導體的電阻都大           B．比每個導體的電阻都小C．等于兩個導體的電阻之和         D．等于兩個導體電阻的倒數之和6．如圖2所示，R1=1Ω，R2=2Ω，則電壓表V1、V2示數之比是（    ）A.1：1           B.1：2                 C.2：1                D.1：3 7.如圖3所示電路，電源電壓保持不變，開關S由閉合到斷開時（    ）A.電流表的示數變小              B.電路的總電阻變小C.燈中電流變大                  D.電壓表的示數變小8.如圖4所示，電源電壓保持不變，若P向右移動，則電壓表、電流表示數的變化分別為(    )A.變大，變小    B.變大，變大   C.變小，變大    D.變小、變小 9．甲、乙兩電阻之比是3／1，將它們串聯后接入電路中，若測得乙電阻兩端的電壓為4V，那么這個電路的電源電壓為(    )   A．4 V       B．8 V    C．12 V             D．16 V10．如圖6所示，AB間電壓保持不變，當開關S閉合后，電流表的示數為I1，當S斷開后，電流表示數為I2，則I1、I2的大小關系為(    )．A．I1＜I2    B．I1＝I2     C．I1＞I2         D．無法判斷 11．有三個定值電阻并聯在電路中，它們的電阻值之比R1:R2:R3=1:3:5，則通過它們的電流之比I1:I2:I3為 (     )    A．1:3:5             B．15:5:3           C．5:3:1                D．5:3:1512．如果把4Ω和6Ω的兩只電阻串聯在一個電壓不變的電源上，電路中的電流為1.2A，如果再把它們并聯在同一電路中，則干路的電流應為（      ）   A．2A                B．3A                 C．4A                   D．5A                             1．小明把一個銘牌上標有“10Ω1 A”字樣的滑動變阻器，直接接到24 V的電源上，為了保證安全，連入電路的電阻不能小于多少歐？    2． 李強同學想自制一個電熱毯，讓它在220 V電壓下工作。如果使電熱絲中通過的電流為0.25 A，需要截取多長的規格是40Ω/m的電阻線。   3．如圖8所示電路中，R1=60Ω，電源電壓不變，當滑動變阻器滑片P在R2中點時，電壓表示數為6V；當P在b點時，電壓表示數為9V，求R2的最大阻值和電源電壓。  參考答案 基礎運用1. 1:1、5:3  2. 7.5、10、4:3； 3.8、2A  4.C 5.B 6.B 7.A 8.D 9.D 10.C 11.B 12.D 探究創新1.14 Ω   2.22m    3.60Ω、18V
