初中物理人教版九年級全冊第2節 電功率集體備課課件ppt

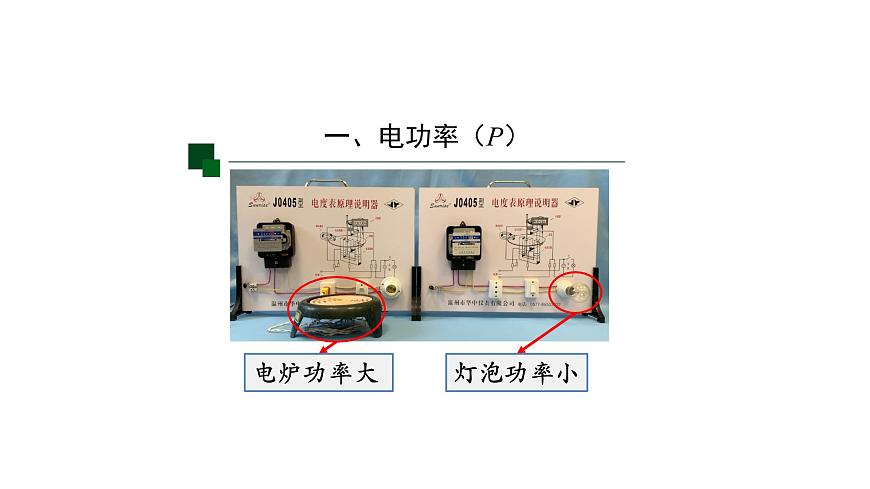

這是一份初中物理人教版九年級全冊第2節 電功率集體備課課件ppt，共34頁。PPT課件主要包含了電流做功的快慢不同，定義式，電功率P，常用單位，電爐功率大，燈泡功率小，電爐約1000W，手電筒約05W，計算器約05mW，電子表約001mW等內容，歡迎下載使用。

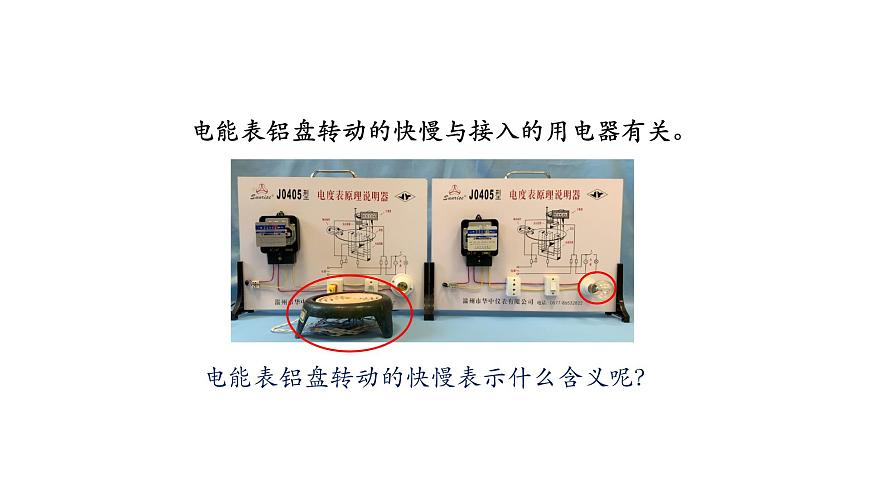

電能表鋁盤轉動的快慢與接入的用電器有關。
電能表鋁盤轉動的快慢表示什么含義呢？

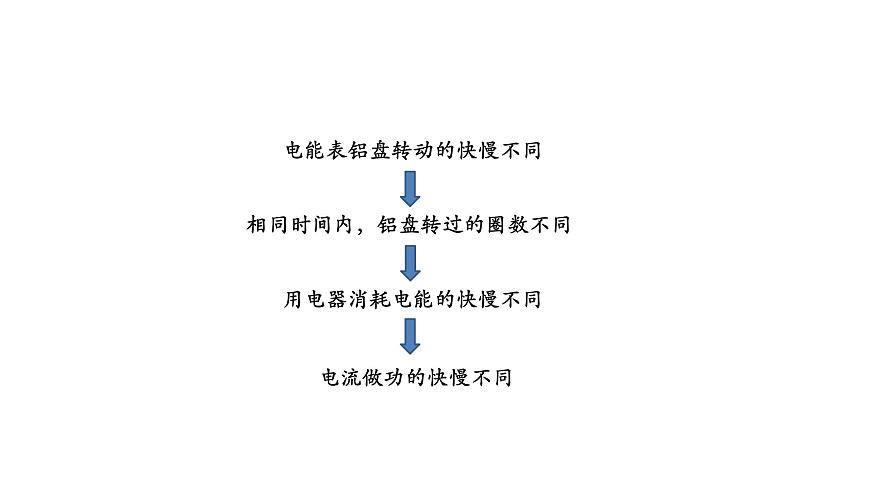

電能表鋁盤轉動的快慢不同
用電器消耗電能的快慢不同
相同時間內，鋁盤轉過的圈數不同

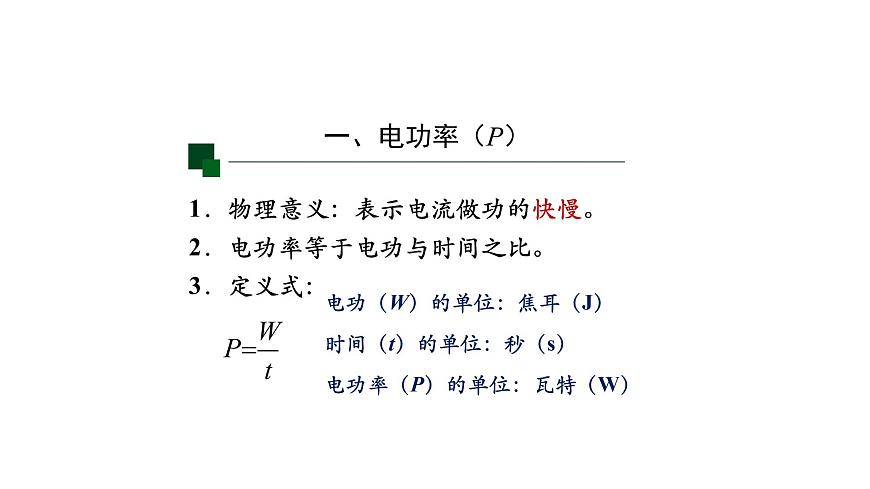

1．物理意義：表示電流做功的快慢。
2．電功率等于電功與時間之比。
電功（W）的單位：焦耳（J）
時間的單位：秒
電功率（P）的單位：瓦特（W）

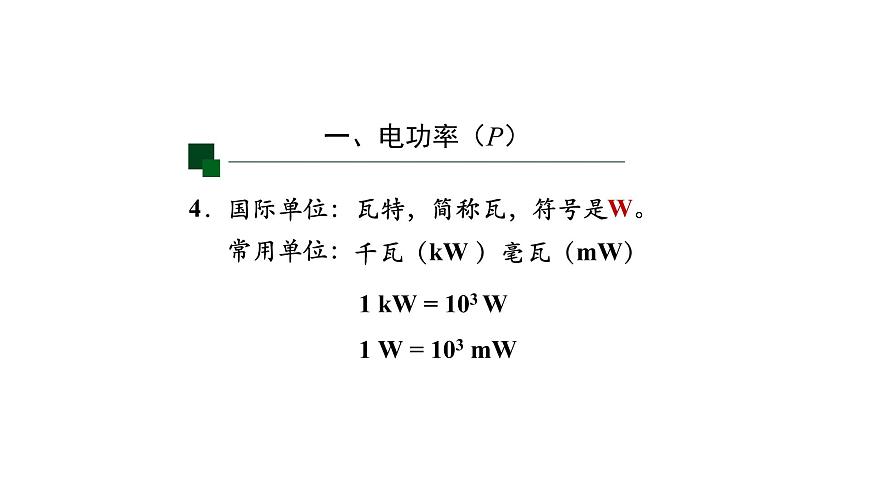

4．國際單位：瓦特，簡稱瓦，符號是W。
千瓦（kW ）毫瓦（mW）
1 kW = 103 W 1 W = 103 mW

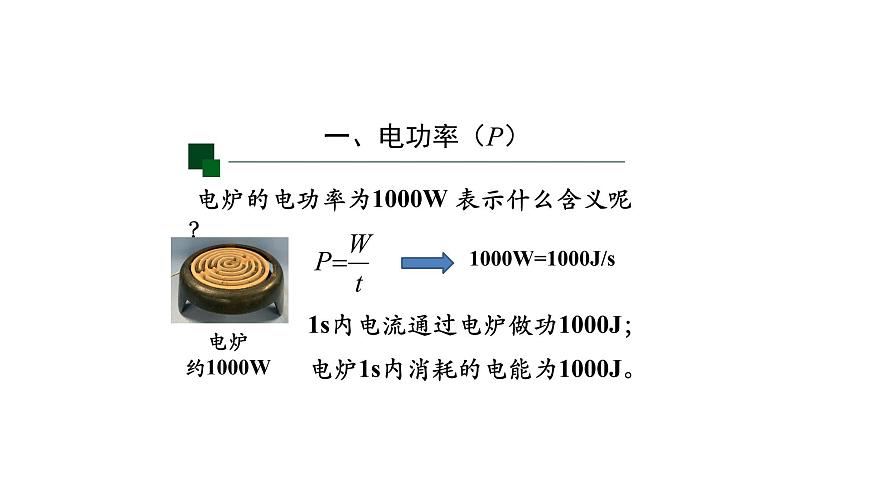

電爐的電功率為1000W 表示什么含義呢？
1s內電流通過電爐做功1000J；電爐1s內消耗的電能為1000J。
1000W=1000J/s

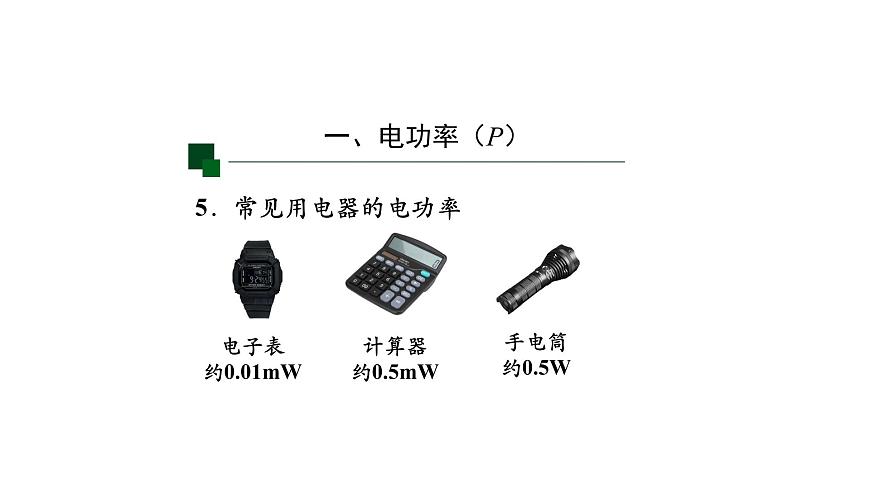

5．常見用電器的電功率
請同學們仔細聽從錄音機中發出聲音變化
現象：錄音機的工作電壓過低時，錄音機播放 出的聲音嚴重失真。
二、額定電壓與額定功率
額定電壓220V ：用電器正常工作時電壓為220V；額定功率600W：用電器在額定電壓下的電功率為600W。
思考：在不同電壓下，同一個用電器的功率相同嗎？
觀察： 1. 燈泡亮度的變化 2. 電能表鋁盤轉速的變化
改變燈泡兩端的的電壓，分別為220V、100V、250V。
在不同電壓下，同一用電器的電功率不一樣；用電器的實際電功率隨著它兩端電壓的變化而變化；燈泡的亮度由實際電功率決定。
U實 > U額，則 P實 > P額；
U實 = U額，則 P實 = P額；
U實 < U額，則 P實 < P額；
例1：如圖所示的電路中，電源兩端電壓保持不變，電阻R2的阻值為10Ω。當開關S閉合后，電壓表的示數為2V，電流表的示數為0.4A。電阻R1的電功率P1= ；電阻R2的電功率P2= ；電路中的總電功率P總= 。
三、應用電功率解決問題
= 2V × 0.4A
= 4V × 0.4A
= 0.4A × 10Ω
(2)
= 6V × 0.4A
(3)
= U1I + U2I
= U1I + U2I = P1+P2
= P1+P2 +……+Pn
例2：某家用電暖器其外觀如圖甲所示，其簡化電路圖如圖乙所示。當閉合開關S、S1時，電路的電功率P1為880W，當閉合開關S、S1和S2時，干路中的電流為10A。閉合開關S、S1時，電路中的電流 I1= ；閉合開關S、S2時，R2的電功率P2= ；S、 S1、 S2都閉合時，電路中的總電功率P總= 。
閉合S、S1 、S2:
當閉合開關S、S1時，電路的電功率P1為880W，當閉合開關S、S1和S2時，干路中的電流為10A。閉合開關S、S1時，電路中的電流 I1= ；閉合開關S、S2時，R2的電功率P2= ；S、 S1、 S2都閉合時，電路中的總電功率P總= 。
I2 = I - I1
= 220V × 6A
= 220V × 10A
=U (I1+I2 +……+In)
=P1+P2 +……+Pn
在電路中，總功率等于各用電器的電功率之和。
例3：某家庭中，正在使用空調、電視機、電飯鍋，它們的功率分別為2000W、100W、600W，求這些家用電器同時工作30分鐘消耗 kW·h的電能。
= 2000W+100W+600W
= 2.7kW×0.5h
= 1.35 kW·h
1. 電功率表示電流做功的快慢2. 定義式：
3. 額定電壓： 額定功率：
用電器正常工作時的電壓用電器在額定電壓下工作時的電功率
4. 電路中的總電功率：
