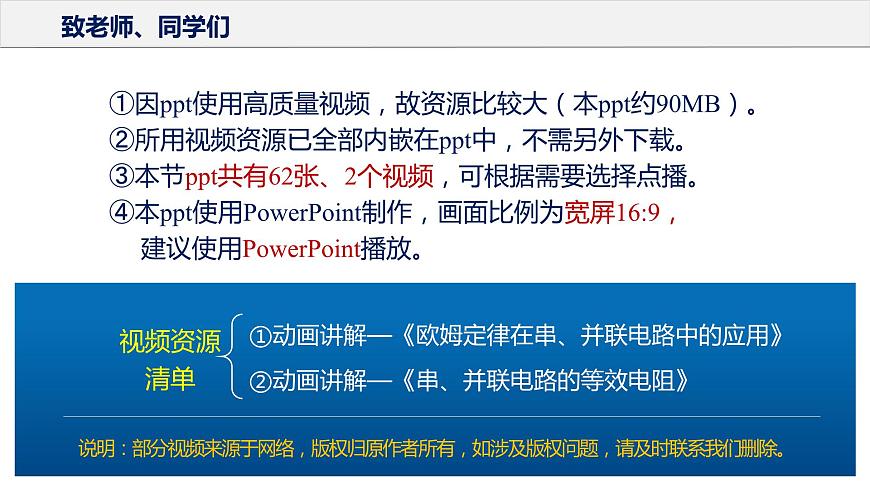

①動畫講解—《歐姆定律在串、并聯電路中的應用》②動畫講解—《串、并聯電路的等效電阻》
①因ppt使用高質量視頻，故資源比較大（本ppt約90MB）。②所用視頻資源已全部內嵌在ppt中，不需另外下載。③本節ppt共有62張、2個視頻，可根據需要選擇點播。④本ppt使用PwerPint制作，畫面比例為寬屏16:9， 建議使用PwerPint播放。
說明：部分視頻來源于網絡，版權歸原作者所有，如涉及版權問題，請及時聯系我們刪除。
第十七章 歐姆定律
夜幕下，彩燈勾畫出古鎮建筑的輪廓。電燈發光時，電流在電路中靜靜地“流淌”。你是否想過，電流的流動遵循怎樣的規律？電流、電壓、電阻各自扮演著什么角色？它們之間的關系又如何呢？現在就讓我們來探究其中的奧秘。
第4節 歐姆定律在串、并聯電路中的應用

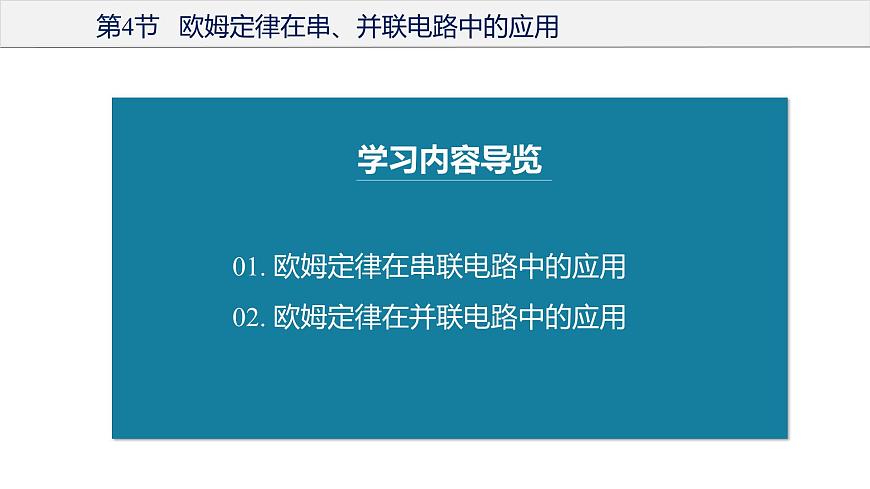

01. 歐姆定律在串聯電路中的應用02. 歐姆定律在并聯電路中的應用

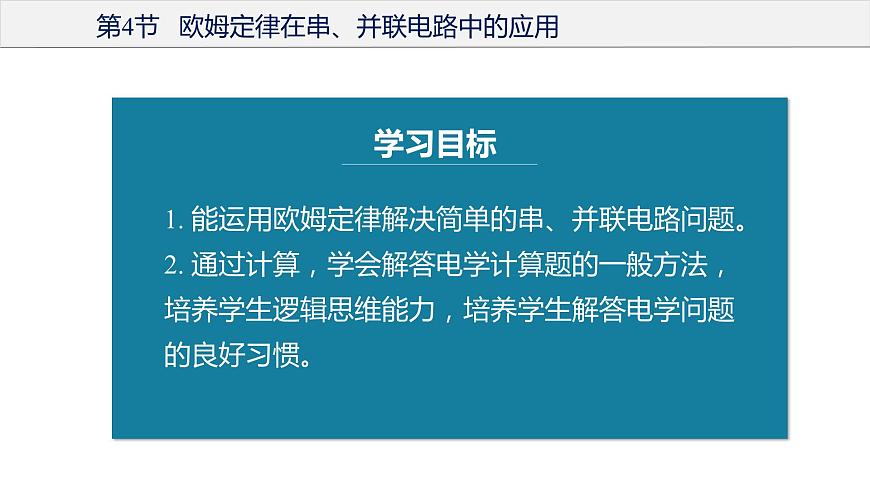

1. 能運用歐姆定律解決簡單的串、并聯電路問題。2. 通過計算，學會解答電學計算題的一般方法，培養學生邏輯思維能力，培養學生解答電學問題的良好習慣。

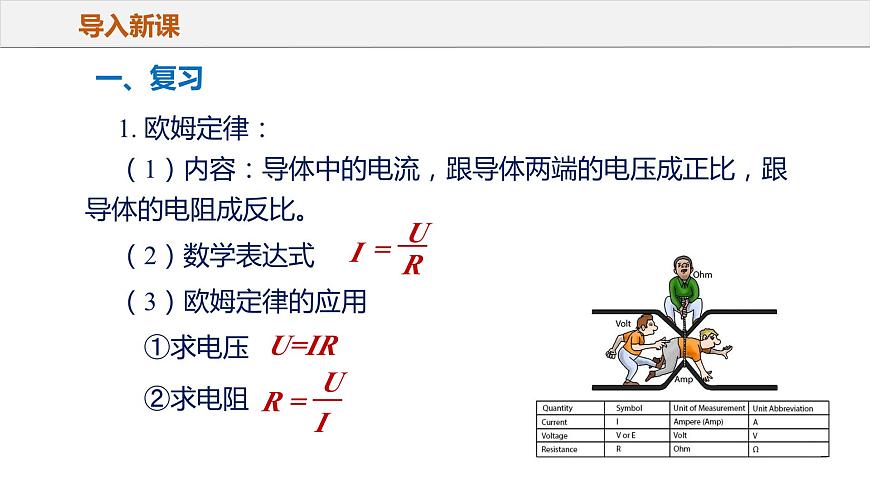

1. 歐姆定律：（1）內容：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。（2）數學表達式（3）歐姆定律的應用 ①求電壓 ②求電阻

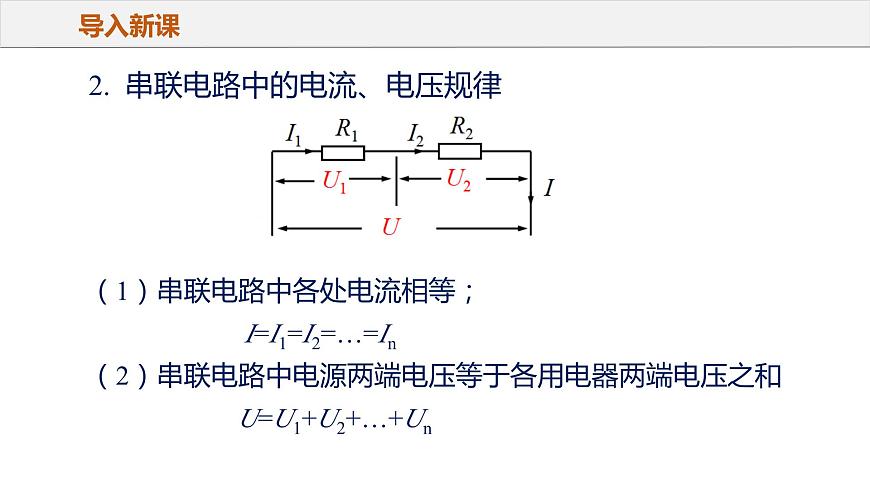

2. 串聯電路中的電流、電壓規律
（1）串聯電路中各處電流相等； I=I1=I2=…=In（2）串聯電路中電源兩端電壓等于各用電器兩端電壓之和 U=U1+U2+…+Un

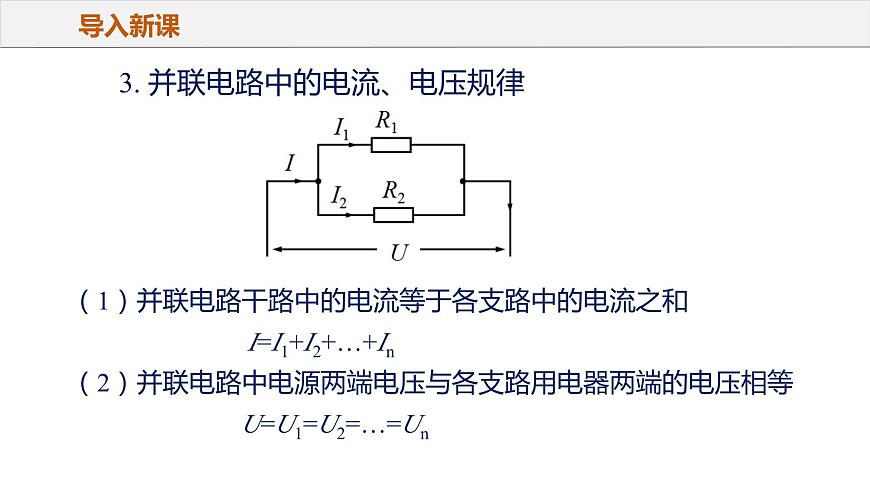

3. 并聯電路中的電流、電壓規律
（1）并聯電路干路中的電流等于各支路中的電流之和 I=I1+I2+…+In（2）并聯電路中電源兩端電壓與各支路用電器兩端的電壓相等 U=U1=U2=…=Un
想一想小華在修理電器時，發現其中一個100Ω的電阻燒壞了，需要摘除更換。但是他店里暫時沒有100Ω的電阻，只有200Ω、50Ω的電阻若干個。請你想一想，能否利用其中的電阻組合起來，替代原來100Ω的電阻嗎？
串、并電路中電阻有什么規律？學了這節課，就明白了。
一、歐姆定律在串聯電路中的應用
一、歐姆定律在串聯電路中的應用二、歐姆定律在并聯電路中的應用三、課堂總結四、動手動腦學物理五、課堂練習
1. 串聯電路中電流的計算根據串聯電路電流的規律，通過電阻R1的電流和通過電阻R2的電流相等，都等于I。電阻R1 兩端的電壓U1=IR1，R2兩端的電壓U2=IR2。根據串聯電路電壓的規律U = U1 + U2，有U = IR1 + IR2= I（R1+R2）可求得
串聯電路中通過某個電阻的電流或串聯電路的電流，等于電源兩端電壓除以各分電阻之和。
（1）提出問題：兩個電阻串聯后的總電阻比參與串聯的各個電路的阻值大些還是小些？（2）猜想與假設由于導體的電阻與長度有關，導體越長電阻越大。所以兩個電阻串聯以后，相當于增大了導體的長度，總電阻應當比各個電路都大。
2. 實驗探究：串聯電路中總電阻與分電阻的大小關系
（3）實驗器材 電源（電壓為6伏）、5Ω、10Ω、15Ω的電阻、電流表、開關、 導線若干。
（4）進行實驗①把電阻R=15Ω的一個電阻接在6V的電源上，閉合開關，用電流表測出電路中的電流，記下數據。
②把電阻R1=5Ω和R2=10Ω串聯在6V的電源上，閉合開關，用電流表測出電路中的電流，記下數據。
實驗發現：在串聯電路中，一個電阻R對電流的阻礙作用與兩個串聯電阻R1和R2對電流的阻礙作用可以是相同的。串聯電路的總電阻等于各串聯電阻之和：R=R1+R2
由歐姆定律可知： U1=IR1 U2=IR2 U=IR因為在串聯電路中： U=U1+ U2 I=I1=I2所以 R=R1+R2
結論：串聯電路的總電阻等于各串聯電阻之和。
3. 理論推導：串聯電路中總電阻與分電阻的大小關系
因為電阻串聯相當于增大了導體的長度，所以串聯電路的總電阻比任何一個分電阻都要大。
幾個導體串聯后，總電阻為什么會變大呢？
結論：串聯電路中各電阻兩端的電壓與它們電阻的大小成正比.
因為 I1=I2由歐姆定律可知： U1=I1R1 U2=I2R2所以
4. 串聯電路的分壓特點
生活中常把一節電池的負極和另一節電池的正極連在一起組成電池組。用這樣的辦法可以把三節或更多的電池串聯起來使用。分別測量每節電池兩端的電壓，然后測量這個電池組兩端的電壓。它們之間有什么關系？
結論：串聯電池組兩端的電壓等于每節電池兩端電壓之和 U＝U1＋U2＋U3 ＋…
動態電路就是指電路中的電流、電壓或電阻發生了變化，一般情況下，都是反映在電流表與電壓表示數的變化。（1）電路中的電流、電壓或電阻發生了變化，一般情況下，都是下列幾種情況下引起的：①滑動變阻器的滑片P的位置變化引起；②開關的斷開或閉合引起；③電路出現的故障（短路和斷路）引起。
（2）分析動態電路用到的知識：①歐姆定律；②串聯電路中電流、電壓及電阻的關系；③滑動變阻器的使用知識；④電流表、電壓表的使用知識；⑤短路與斷路知識。
【例題1】如圖所示是典型的伏安法測電阻的實驗電路圖，當滑片P向左移動時，電流表A的示數將 ，電壓表V的示數將 （均選填“變小”、“不變”或“變大”）。
在串聯電路中，當變阻器滑片P向左移動時，R ' 連入電路的電阻變小，電路的總電阻R總＝R＋R ′ 也變小。 根據歐姆定律I＝U/R可知：電源電壓U與R不變，故電路中電流I變大，即電流表A的示數變大； R兩端的電壓即電壓表V的示數U1＝IR也變大。
【例題2】在圖所示的電路中，電源電壓保持不變，當開關S由斷開到閉合時，分析電流表與電壓表示數的變化情況：______。
①當開關S斷開時，R與L串聯，電壓表測電源電壓。電流表測量電路中的電流 I=U/（R+RL）②當開關S由斷開到閉合時，燈L被短路，電流表的示數為I=U/R，所以變大；電壓表的示數始終為電源電壓不變。所以電流表的示數變大，電壓表的示數不變。
【例題3】汽車油量表的工作原理圖如圖所示。R0是定值電阻，R是滑動變阻器，它的金屬滑片連在杠桿的一端，根據由_____表改裝而成的油量表指針?biāo)缚潭染涂梢灾烙拖鋬?nèi)油面的高度。
當司機行駛時，油箱內油量下降，R接入電路的電阻值_____，油量表的示數______。（選填“變大”或“變小”）
R0與油量表串聯在電路中，所以油量表即電流表。當汽車行駛時，油箱內油量減少，浮標下降，變阻器滑片P上升，接入電路中的電阻變大，電路中的總電阻R總=R+R0變大，由I=U/（R+R0）可知，電路中的電流變小，油量表的示數變小。
【例題4】如圖所示，電阻R1 為10Ω，電源兩端電壓為 6V。開關S 閉合后，求: （1）當滑動變阻器R接入電路的電阻R2為50Ω時，通過電阻R1 的電流I；（2）當滑動變阻器接入電路的電阻R3為20Ω時，通過電阻R1的電流I ′ 。
二、歐姆定律在并聯電路中的應用
定值電阻R1和R2并聯，電源電壓為U.并聯電路各支路兩端的電壓相等 U1=U2通過電阻R1的電流為： I1=U1 /R1通過電阻R2的電流為： I2=U2 /R2并聯電路的總電流
1. 并聯電路中總電流的計算
并聯電路中干路電流等于各支路兩端電壓除以本支路電阻的和。
（1）并聯電路中的總電阻在并聯電路中，兩個電阻R1和R2對電流的阻礙作用，也可以用一個電阻R替代，若通過這一個電阻的電流與原來兩個電阻的總電流相同，則這個電阻R就叫這個并聯電路的總電阻。
2. 并聯電路中的總電阻和分電阻的關系
（2）理論推導：并聯電路中的總電阻和分電阻的關系由歐姆定律知： I1=U1/R1 I2=U2/R2 I=U/R在并聯電路中： I=I1+I2 U=U1=U2
結論：并聯電路總電阻的倒數，等于各并聯電阻的倒數之和。
電阻并聯相當于增大了導體的橫截面積，所以并聯電路的總電阻比任何一個分電阻都要?。?br/> 幾個導體并聯后，總電阻為什么會變小呢？
并聯電路各支路兩端的電壓相等， U1=U2因為 U1= I1R1 U2= I2R2即 I1R1= I2R2所以
3. 并聯電路的分流特點
結論：并聯電路中，各支路的電流與支路電阻的大小成反比.
并聯電路中電流表與電壓表示數的變化主要由以下三個方面引起：①滑動變阻器的滑片P的位置變化引起；②開關的斷開或閉合引起；③電路出現斷路故障引起。
4. 并聯電路動態分析
【例題5】在圖所示的電路中，閉合電鍵S，當滑動變阻器的滑片P向右移動時，寫出三個電表示數的變化情況：________.
這是并聯電路，電壓表示數是電源電壓不變。 根據：并聯電路中各支路電流互不影響，干路的電流等于各支路電流之和。 當滑動變阻器的滑片向右移動時，變阻器R2連入電路的電阻變大，根據I2=U/R2，通過R2的電流變?。? 電流表A1的示數為通過R1的電流是不變的； 電流表A是測干路電流的，其示數I=I1+I2，所以示數是變小的。
電壓表的示數不變，電流表A1的示數不變，電流表A的示數變小。
【例題6】如圖所示，電阻R1為10Ω ， 電源兩端電壓為12V。開關S閉合后，求:（1）當滑動變阻器R接入電路的電阻R2為 40Ω時， 通過電阻R1的電流 I1 和電路的總電流I； （2）當滑動變阻器接入電路的電阻R3為 20Ω時，通過電阻R1的電流I1′ 和電路的總電流 I′ 。
（2）當滑動變阻器接入電路的電阻R3為 20 Ω時，通過電阻R1的電流I1′ 和電路的總電流 I′ 。
總結：當并聯電路中的一個支路的電阻改變時，這個支路的電流會變化，干路電流也會變化，但另一個支路的電流和電壓不變。
動畫講解——《歐姆定律在串、并聯電路中的應用》
視頻講解——《串、并聯電路的等效電阻》
串聯電路電流、電壓、電阻的規律
串聯電路兩端的總電壓等于各串聯用電器兩端的電壓之和。
串聯電路的總電阻等于各串聯電阻之和。
串聯電路中，各電阻兩端的電壓與它們電阻的大小成正比。
串聯電路中電流處處相等。
并聯電路電流、電壓、電阻的規律
并聯電路干路中的電流等于各支路的電流之和。
并聯電路中各支路兩端的電壓都相等。
并聯電路總電阻的倒數，等于各并聯電阻的倒數之和。
并聯電路中，各支路電流與支路電阻大小成反比。
1. 把5Ω的電阻R1跟15Ω的電阻R2和一個電流表串聯起來，接在電源上，電流表的讀數是0.3A，電源的電壓是多少？
R1 、R2串聯，通過的電流相等，電路的總電阻R=R1 +R2 = 20 Ω +20 Ω= 20 Ω電源電壓U=IR=0.3 A× 20 Ω=6V答：電源的電壓為6V。
2. 電阻R1與R2并聯后接入電路，兩端所加電壓為24 V，如果R1為80Ω，通過R2 的電流為0.2 A，電路中的總電流是多少？電阻R2的阻值是多少？
（1）由于電阻R1與R2并聯，所以 R1與R2兩端電壓相等為24V，則通過 R1的電流 I1= U/ R1=24 V/ 80Ω=0.3A 干路電流為各支路電流之和，則電路中的總電流 I= I1+I2= 0.3A+ 0.2A= 0.5A（2）R2的阻值 R2= U/ I2=24V/ 0.2A =120Ω
3. 有一個 40 Ω 的電阻，允許通過的最大電流是0.2 A。若將它接在20 V的電源上，該電阻能正常工作嗎？為使其正常工作，應串聯一個多大的電阻？
4. 如何用一個電流表和一個已知電阻來測量某未知電阻的阻值？小林設計了圖所示的電路。實驗時，已知R1為20 Ω，在閉合S的情況下，斷開S1時電流表的讀數是0.15 A，閉合S1時電流表讀數是0.21 A。整個實驗過程中電池的電壓不變，求被測電阻R2的阻值。
由電路圖可知，開關閉合前，電路為R1的簡單電路，電流表測通過R1的電流，開關閉合后，R1與R2并聯，電流表測干路電流；因為并聯電路中各支路獨立工作、互不影響，故開關S閉合前后，通過R1的電流不變，由并聯電路中干路電流等于各支路電流之和可知，通過R2的電流為I2=I-I1=0.21A-0.15A=0.06A并聯電路中各支路兩端的電壓相等，根據根據歐姆定律可得，有U=U1=U2=I1R1=I2R2=0.15A×20Ω=3V則R2的阻值
5. 如何用一個電壓表和一個已知電阻來測量某未知電阻？小紅設計了圖所示的電路。實驗時，已知R1為40 Ω。在閉合S的情況下，斷開S1時電壓表的讀數是2.0 V，閉合S1時電壓表的示數是2.8 V。整個實驗過程中電池的電壓不變，求被測電阻R2。
當S、S1閉合時，電阻R2被短路，電壓表測電源電壓，電壓表的示數即為電源電壓，即U=2.8V當S閉合，S1斷開時，R1與R2串聯，電壓表測R1兩端的電壓，電壓表的讀數是2.0V，則R1兩端的電壓U1=2VR2兩端的電壓U2=U-U1=2.8V-2V=0.8V已知R1為40Ω，由串聯電路中處處電流相等，得
1．兩個電阻串聯，若其中一個電阻增大，則總電阻________；兩個電阻并聯，若其中一個電阻增大，則總電阻________（選填“變大”“變小”或“不變”）。
兩個電阻串聯，總電阻等于兩個電阻之和，故其中一個電阻增大，則總電阻變大。 兩個電阻并聯，總電阻的倒數等于各個電阻的倒數之和，故其中一個電阻增大，則總電阻變大。
2．下列說法錯誤的是（　?。〢．串聯電路中，任何一個分電阻總小于串聯的總電阻B．并聯電路中，并聯的總電阻等于各分電阻的倒數之和C．串聯電路中，電阻越大，它兩端的電壓就越高D．并聯電路中，電阻越大，通過它的電流就越小A．由于串聯電路總電阻等于各串聯電阻之和，則串聯電路中任何一個電阻小于串聯總電阻，故A正確，不符合題意；B．并聯電路總電阻的倒數等于各支路電阻的倒數之和，故B錯誤。 C．由于串聯電路中電流相等，電阻越大，根據U=IR可知它兩端的電壓就越大，故C正確，不符合題意；D．由于并聯電路中電壓相等，電阻越大，根據I=U/R 可知通過它的電流就越小，故D正確，不符合題意。 故選B。
3. 如圖所示電路，電源電壓保持不變，閉合開關S，當滑動變阻器的滑片從右端向左移動的過程中、下列說法正確的是（　?。〢．電流表A1示數不變，電流表A2示數變大B．電流表A1示數變小，電壓表V示數不變C．電壓表V示數與電流表A2示數的比值變大D．電流表A2示數變大，電壓表V示數不變，燈泡變亮
由圖可得，滑動變阻器與燈泡并聯，電流表A1測燈泡所在支路電流，電流表A2測干路電流，電壓表測電源電壓，并聯電路中各用電器工作互不影響。當滑動變阻器的滑片從右端向左移動的過程中，燈泡的亮度不變，電流表A1示數不變；電源電壓不變，故電壓表V示數不變；滑動變阻器電阻變小，電壓不變，由歐姆定律可得，通過滑動變阻器的電流變大，由并聯電路電流規律可得，干路電流也變大，即電流表A2示數變大，電壓表V示數與電流表A2示數的比值變小，故A正確，BCD錯誤。所以選A。
4. 現有兩個電阻R1、R2，且R1>R2，則將如圖部分電路分別接到同一電源上，電流表示數最大的是（　?。?br/>A B C D
5. 如圖所示電路，電阻R0=20Ω，當滑動變阻器R的滑片P移到a端時，電流表的示數是0.5A；當滑片P移到變阻器的b端時，電流表的示數為0.2A。則滑動變阻器的最大阻值為_____Ω。
6．如圖是某同學為汽車設計的油量表（實際上就是電流表）原理示意圖，R0是定值電阻，R是滑動變阻器，則向油箱里正常加油時，油量表的示數會______（選填“變大”、“變小”或“不變”）；油箱加油過滿時，電路______（選填“會”、“不會”）被短路。若換用電壓表改裝成油量表，要求油面升高時電壓表示數變大，電壓表應并聯在圖中______（選填“R”、“R0”）兩端。
7．在如圖所示電路中，電源電壓為9V不變，電阻R1阻值為10Ω，變阻器R2上標有“20Ω 2A”字樣。閉合開關S后，通過R1的電流為0.5A。求：（1） R1兩端的電壓U1 ；（2）當變阻器滑片移至最右端時，通過R1的電流。
8．如圖電路中，R1=30Ω，R2=20Ω，閉合開關后，電流表的示數為0.3A。求：（1）電阻R1兩端的電壓是多少？（2）通過R2的電流是多少？（3）電路中，干路總電流是多少？（4）電路總電阻是多少Ω？
