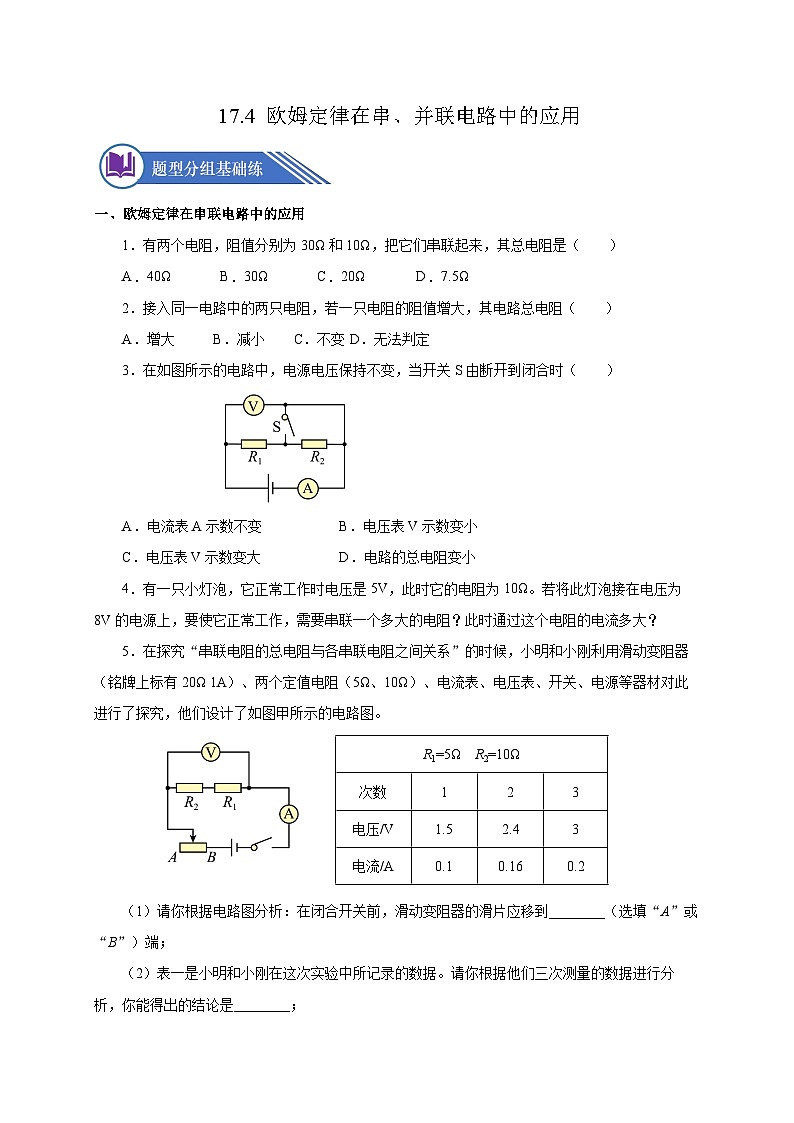

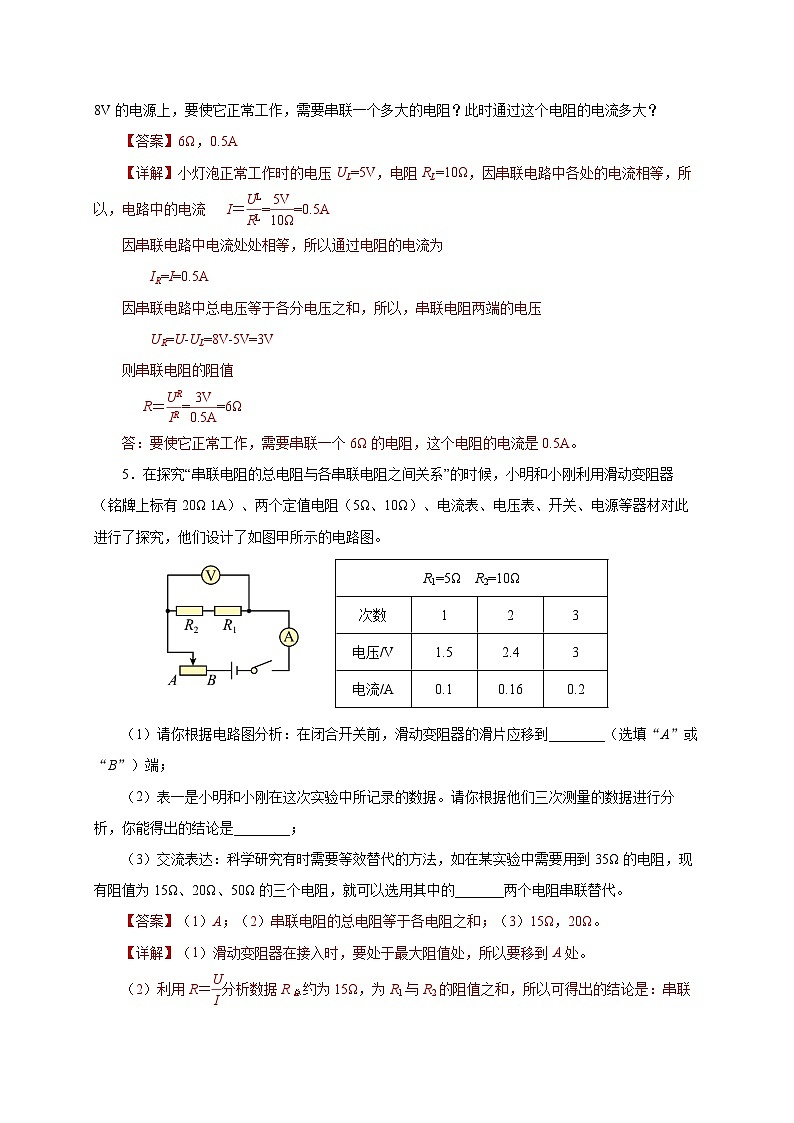

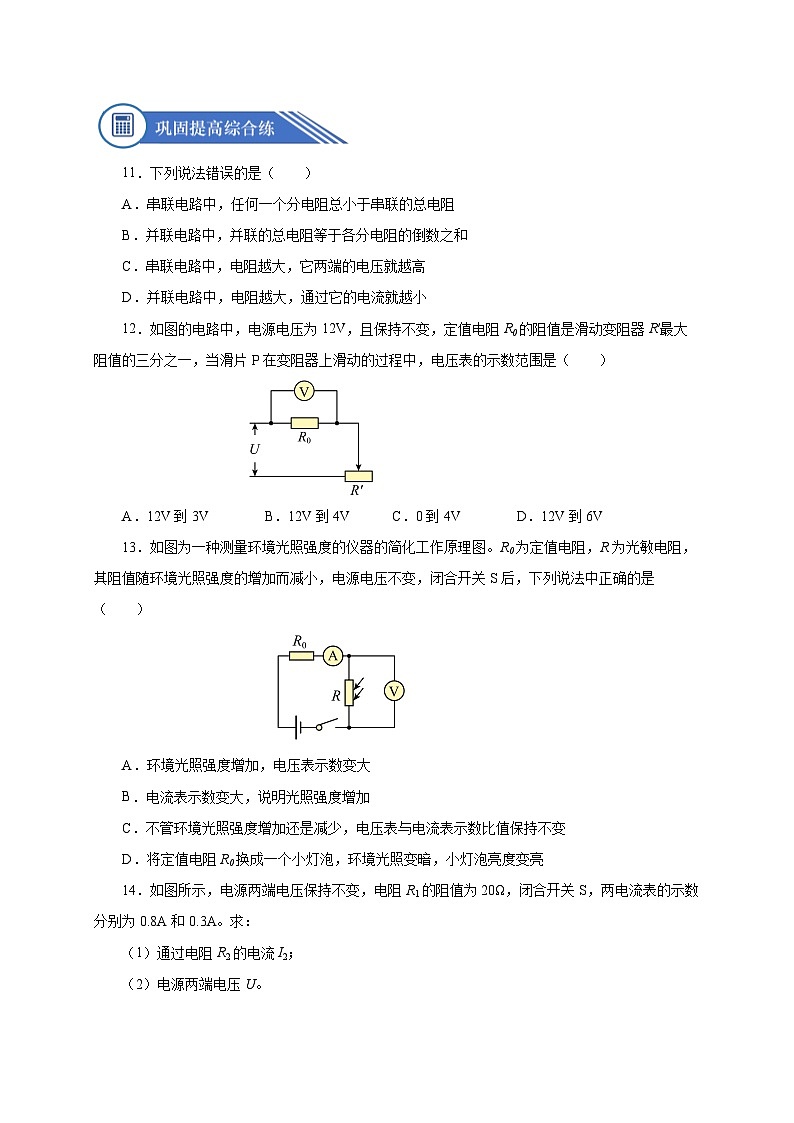

17.4 歐姆定律在串、并聯電路中的應用 一、歐姆定律在串聯電路中的應用 1．有兩個電阻，阻值分別為30Ω和10Ω，把它們串聯起來，其總電阻是（　?。?A．40Ω B．30Ω C．20Ω D．7.5Ω 2．接入同一電路中的兩只電阻，若一只電阻的阻值增大，其電路總電阻（ ） A．增大 B．減小 C．不變 D．無法判定 3．在如圖所示的電路中，電源電壓保持不變，當開關S由斷開到閉合時（　　） A．電流表A示數不變 B．電壓表V示數變小 C．電壓表V示數變大 D．電路的總電阻變小 4．有一只小燈泡，它正常工作時電壓是5V，此時它的電阻為10Ω。若將此燈泡接在電壓為8V的電源上，要使它正常工作，需要串聯一個多大的電阻？此時通過這個電阻的電流多大？ 5．在探究“串聯電阻的總電阻與各串聯電阻之間關系”的時候，小明和小剛利用滑動變阻器（銘牌上標有20Ω 1A）、兩個定值電阻（5Ω、10Ω）、電流表、電壓表、開關、電源等器材對此進行了探究，他們?cè)O(shè)計了如圖甲所示的電路圖。 R1=5Ω R2=10Ω次數123電壓/V1.52.43電流/A0.10.160.2 （1）請你根據電路圖分析：在閉合開關前，滑動變阻器的滑片應移到________（選填“A”或“B”）端； （2）表一是小明和小剛在這次實驗中所記錄的數據。請你根據他們?nèi)螠y(cè)量的數據進行分析，你能得出的結論是________； （3）交流表達：科學研究有時需要等效替代的方法，如在某實驗中需要用到35Ω的電阻，現有阻值為15Ω、20Ω、50Ω的三個電阻，就可以選用其中的_______兩個電阻串聯替代。 二、歐姆定律在并聯電路中的應用 6．教室里，電風扇與電燈是_____聯的（選填“串”或“并”），實驗室中使用的用電器越少，電路中的總電流越______（選填“大”或“小”）。 7．兩導體電阻R1=10Ω，R2=1Ω，并聯后的總電阻（　?。?A．大于10Ω B．小于1Ω C．在1Ω與10Ω之間 D．無法確定 8．如圖所示的四個電路電源電壓相等，已知兩個電阻R1、R2為定值電阻，它們阻值的大小關系為R1＞R2，在這四個電路中電流表示數最大的是（　?。? A B C D 9．如圖所示，電源兩端的電壓恒定．閉合開關S1，小燈泡發光，再閉合開關S2，則（　） A．小燈泡變亮 B．電流表示數變小 C．電壓表示數不變 D．電路的總電阻變大 10．如圖所示的電路，電源電壓為9V不變，定值電阻R1阻值為10Ω。閉合開關S、S1時，電流表的示數為1.2A，求： （1）電阻R1兩端的電壓為多少伏特？ （2）閉合開關S，斷開S1，電流表的示數為多少？ （3）定值電阻R2的阻值。 11．下列說法錯誤的是（　　） A．串聯電路中，任何一個分電阻總小于串聯的總電阻 B．并聯電路中，并聯的總電阻等于各分電阻的倒數之和 C．串聯電路中，電阻越大，它兩端的電壓就越高 D．并聯電路中，電阻越大，通過它的電流就越小 12．如圖的電路中，電源電壓為12V，且保持不變，定值電阻R0的阻值是滑動變阻器R′最大阻值的三分之一，當滑片P在變阻器上滑動的過程中，電壓表的示數范圍是（　?。??? A．12V到3V B．12V到4V C．0到4V D．12V到6V 13．如圖為一種測量環境光照強度的儀器的簡化工作原理圖。R0為定值電阻，R為光敏電阻，其阻值隨環境光照強度的增加而減小，電源電壓不變，閉合開關S后，下列說法中正確的是（　?。??? A．環境光照強度增加，電壓表示數變大 B．電流表示數變大，說明光照強度增加 C．不管環境光照強度增加還是減少，電壓表與電流表示數比值保持不變 D．將定值電阻R0換成一個小燈泡，環境光照變暗，小燈泡亮度變亮 14．如圖所示，電源兩端電壓保持不變，電阻R1的阻值為20Ω，閉合開關S，兩電流表的示數分別為0.8A和0.3A。求： （1）通過電阻R2的電流I2； （2）電源兩端電壓U。 15．如圖所示的電路中，電源電壓為18V不變，滑動變阻器R2上標有“30Ω 2A”的字樣，閉合開關S后，當電流表的示數為1A時，電壓表（量程0~15V）的示數為10V，求： （1）電阻R1的阻值； （2）移動滑片使電路達到的最小電流； （3）根據題干條件，為使電路正常工作，滑動變阻器R2連入電路的阻值范圍。 16．（2022·黑龍江哈爾濱·統考中考真題）一只燈泡的額定電壓是6V，額定電流是0.4A，若將該燈泡接在10V的電源上，為使其正常發光，應_____聯一個_____Ω的定值電阻。 17．（2022·黑龍江牡丹江·統考中考真題）如圖所示，電源電壓保持不變，閉合開關S，滑動變阻器R2的滑片向右移動時，下列判斷正確的是（　?。? A．電壓表V的示數變大 B．電流表A1的示數不變 C．電流表A2的示數變大 D．電壓表V的示數變小 18．（2022·廣西貴港·統考中考真題）為保障安全，現在很多室內公共場所安裝有煙霧報警裝置，如圖所示是煙霧報警的簡化原理圖。電源電壓保持不變，R0為定值電阻，光敏電阻R的阻值隨光照強度的減弱而增大，當電路中的電流減小至某一數值時報警器開始報警。當有煙霧遮擋射向光敏電阻R的激光時，下列說法正確的是（　　） A．電流表的示數變小，電壓表的示數不變 B．電流表的示數變小，電壓表的示數變大 C．電流表的示數不變，電壓表的示數變大 D．電流表的示數不變，電壓表的示數不變 19.（2022·四川眉山·中考真題）如圖所示，電源電壓U=3V保持不變，滑動變阻器R2的規格為“20Ω 1.5A”。當開關S閉合滑動變阻器滑片P位于A端時，電流表A的示數為0.3A，則定值電阻R1=______Ω。當開關S閉合時，滑動變阻器滑片P從A端移至B端的過程中，電壓表V的示數變化范圍是______V。 20．（2022·貴州畢節·統考中考真題）如圖所示的電路，其中R1的阻值為15Ω，電源電壓保持6V不變，電流表的量程為0～0.6A，求： （1）開關S閉合、S1斷開時，電流表的示數。 （2）開關S、S1都閉合時，保證電流表安全，電阻R2的最小阻值。
