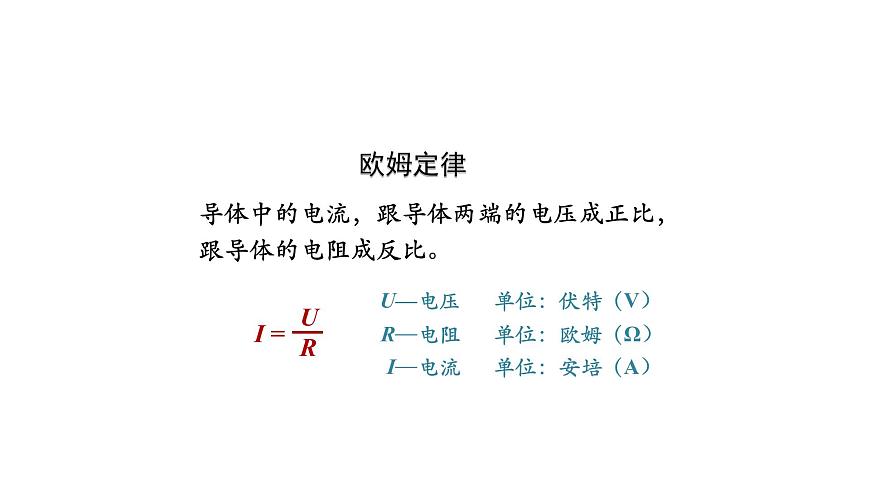

U—電壓 單位：伏特（V）
R—電阻 單位：歐姆（Ω）
I—電流 單位：安培（A）
導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。

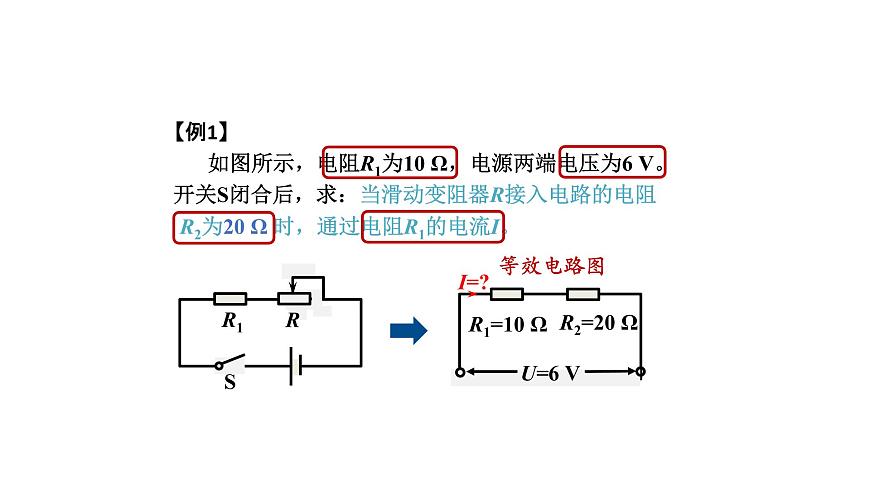

【例1】 如圖所示，電阻R1為10 Ω，電源兩端電壓為6 V。 開關S閉合后，求：當滑動變阻器R接入電路的電阻 R2為20 Ω 時，通過電阻R1的電流I。

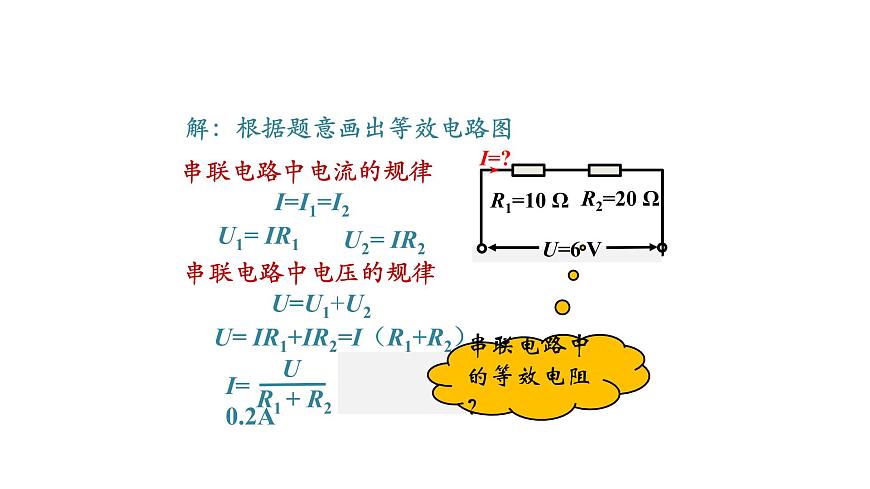

解：根據題意畫出等效電路圖
串聯電路中電流的規律 I=I1=I2
串聯電路中電壓的規律 U=U1+U2
U= IR1+IR2=I（R1+R2）

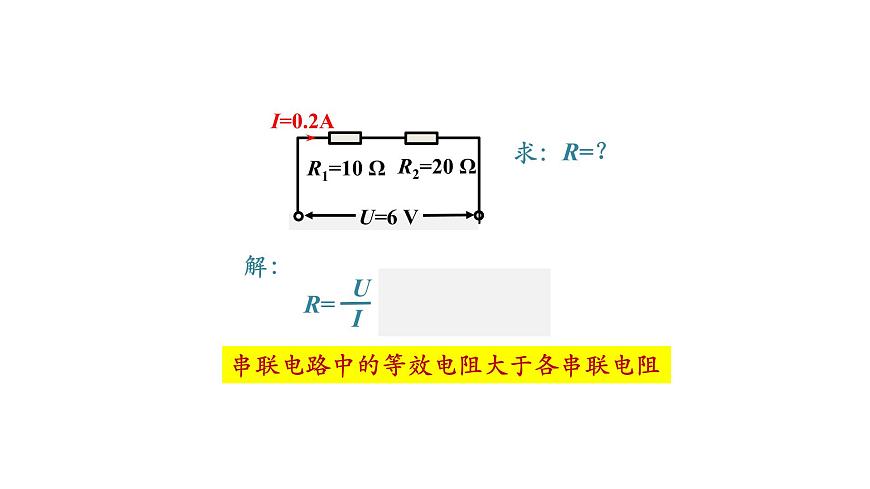

串聯電路中的等效電阻？
串聯電路中的等效電阻大于各串聯電阻
導體的電阻是導體本身的一種性質，它的大小與導體的材料、長度和橫截面積等因素有關。

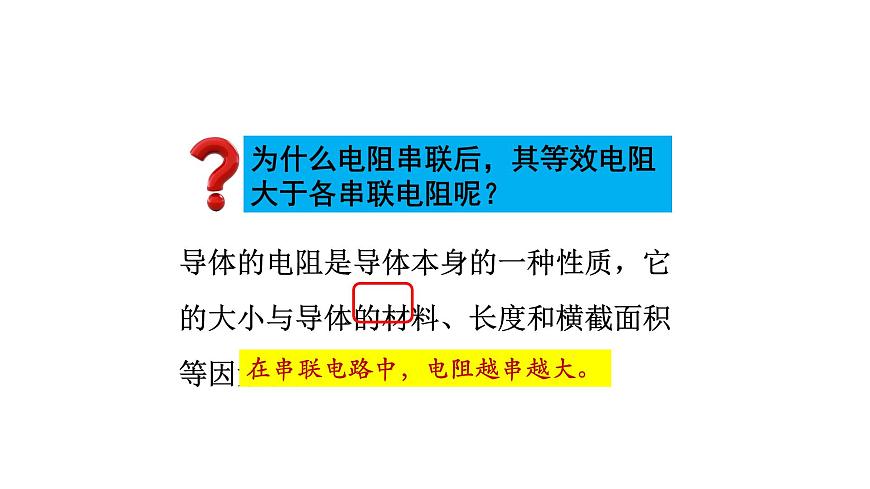

為什么電阻串聯后，其等效電阻大于各串聯電阻呢？
在串聯電路中，電阻越串越大。

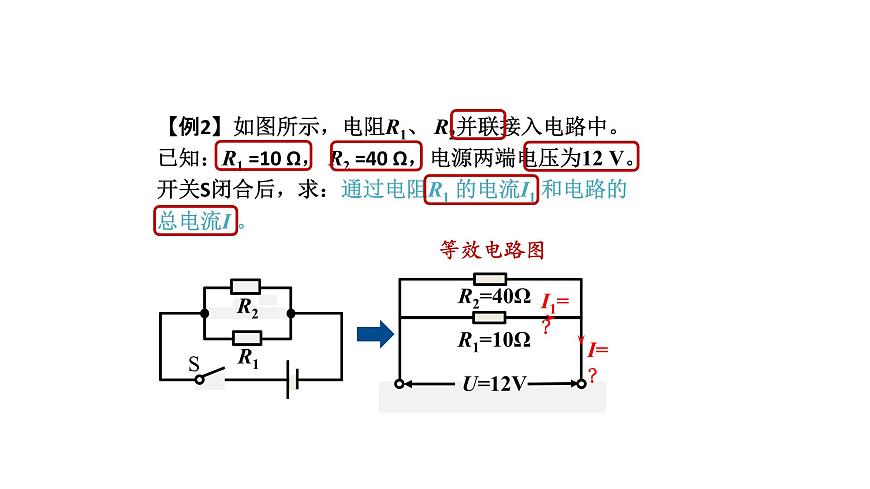

【例2】如圖所示，電阻R1、 R2并聯接入電路中。已知：R1 =10 Ω， R2 =40 Ω，電源兩端電壓為12 V。開關S閉合后，求：通過電阻R1 的電流I1 和電路的總電流I 。

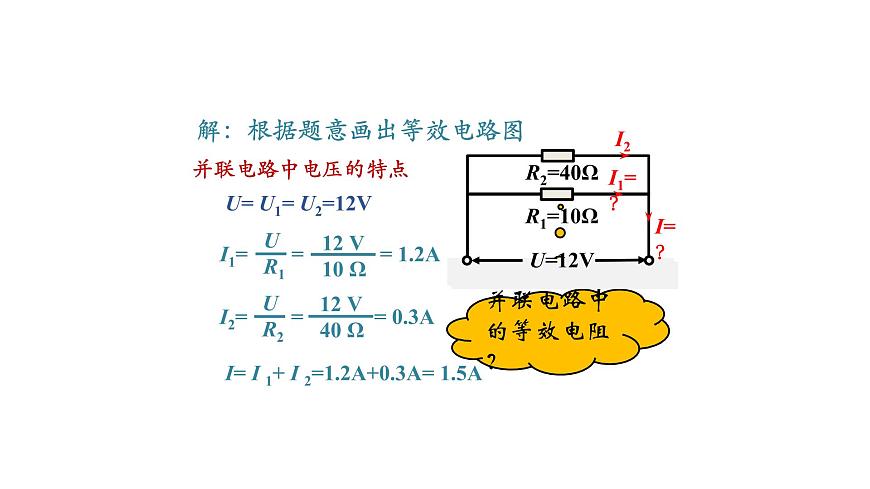

解：根據題意畫出等效電路圖
I= I 1+ I 2=1.2A+0.3A= 1.5A
U= U1= U2=12V
并聯電路中的等效電阻？
并聯電路中的等效電阻小于各并聯電阻
為什么電阻并聯后，其等效電阻小于各并聯電阻呢？
U3=U2 R3=R2
I3=I2=0.3A
I'=I1+ I2+ I3 =1.2A+0.3A+0.3A =1.8A
在并聯電路中，電阻越并越小。
熱敏電阻的阻值隨溫度的升高而減小。
如何利用這個熱敏電阻設計高溫報警電路呢？
電源兩端電壓恒定不變，當滑動變阻器的滑片P向左移動時，電路中的電流I、電阻R1兩端的電壓U1、電阻R2兩端的電壓U2如何變化？
U2 = U - U1
U2
為什么不先判斷滑動變阻器兩端電壓的變化呢？
133mg/100mL
氣敏電阻的阻值隨酒精氣體濃度的增大而減小。
守候幸福，你我來監督！
歐姆定律在串、并聯電路中的應用
串聯電路中，電阻越串越大， 并聯電路中，電阻越并越小。
基礎性作業：完成“學生資源”中的課后練習。
