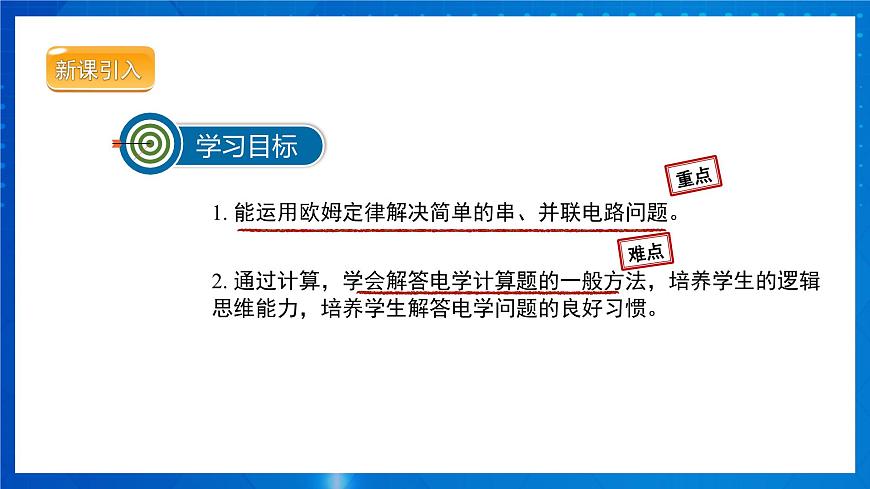

1. 能運用歐姆定律解決簡單的串、并聯電路問題。
2. 通過計算，學會解答電學計算題的一般方法，培養學生的邏輯思維能力，培養學生解答電學問題的良好習慣。
小明在修理某電子儀器時，檢查后發現有一個200歐姆的電阻燒壞了，需要更換。但是手邊又只有一個100歐和幾個50歐的電阻，能否用它們組合起來，使組合的電阻相當于一個200歐的電阻呢？

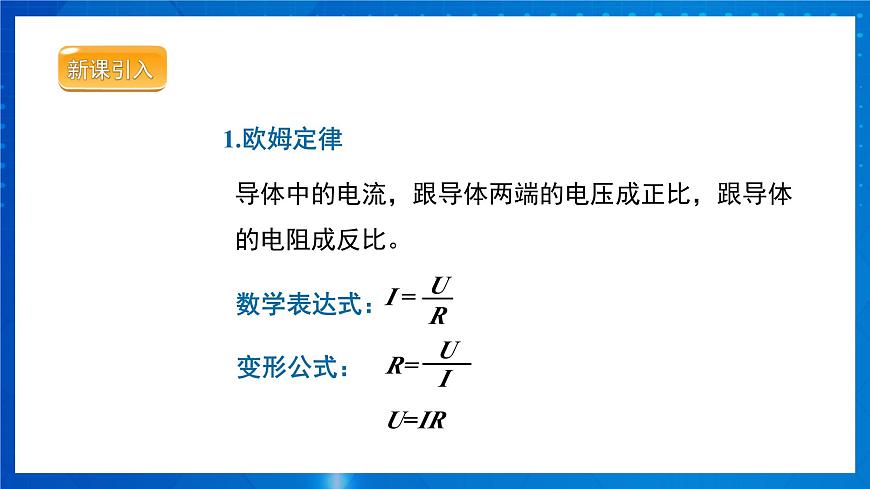

導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。

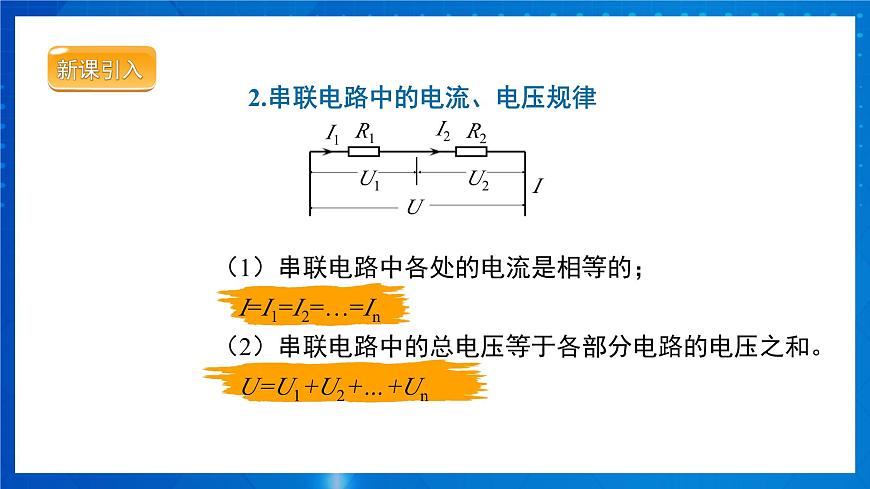

2.串聯電路中的電流、電壓規律
（1）串聯電路中各處的電流是相等的； I=I1=I2=…=In（2）串聯電路中的總電壓等于各部分電路的電壓之和。 U=U1+U2+…+Un

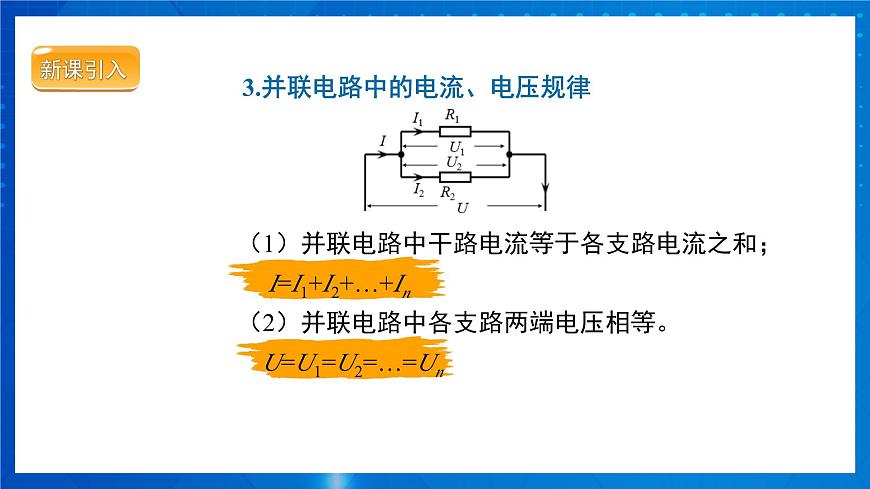

3.并聯電路中的電流、電壓規律
（1）并聯電路中干路電流等于各支路電流之和； I=I1+I2+…+In（2）并聯電路中各支路兩端電壓相等。 U=U1=U2=…=Un

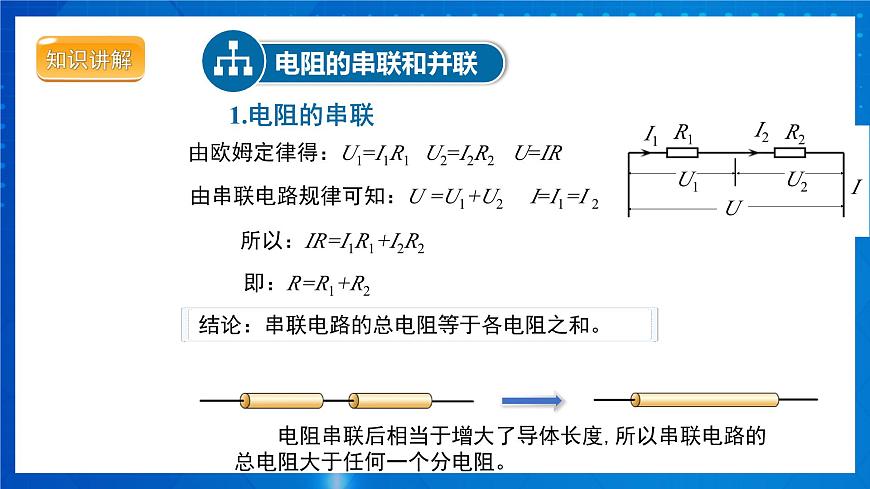

由歐姆定律得：U1=I1R1 U2=I2R2 U=IR
所以：IR=I1R1+I2R2
結論：串聯電路的總電阻等于各電阻之和。
電阻串聯后相當于增大了導體長度,所以串聯電路的總電阻大于任何一個分電阻。
由串聯電路規律可知：U =U1+U2 I=I1=I 2

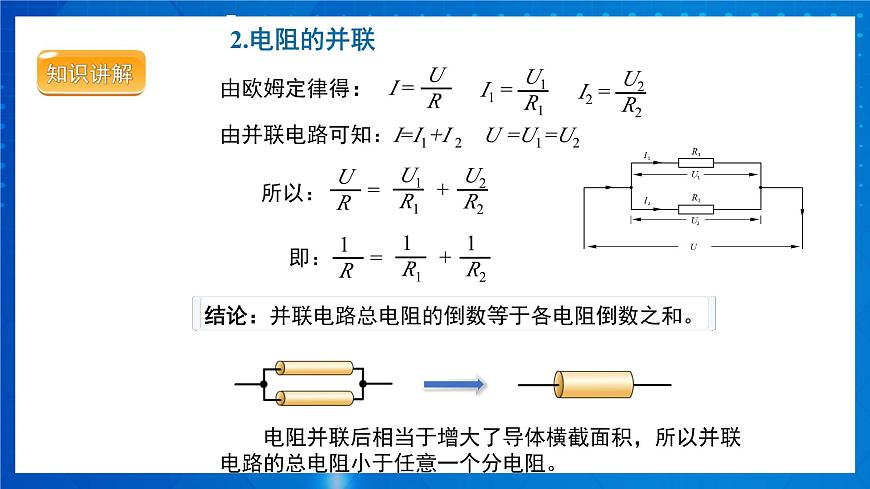

由并聯電路可知：I=I1+I 2 U =U1=U2
結論：并聯電路總電阻的倒數等于各電阻倒數之和。
電阻并聯后相當于增大了導體橫截面積，所以并聯電路的總電阻小于任意一個分電阻。
如圖所示，電阻R1為10Ω，電源兩端電壓為6V。開關S閉合后，求：（1）當滑動變阻器R接入電路的電阻R2為50Ω時，通過電阻R1的電流I；（2）當滑動變阻器R接入電路的電阻R3為20Ω時，通過電阻R1的電流I′。
根據串聯電路電壓的規律U=U1+U2，有U=IR1+IR2=I(R1+R2)
（2）同（1）的分析一樣
解:（1）根據串聯電路電流的規律，通過電阻R2的電流和通過電阻R1的電流相等，都等于I。
R1兩端的電壓U1=IR1；
R2兩端的電壓U2=IR2，
2.當串聯電路中的一個電阻改變時，電路中的電流及另一個電阻兩端的電壓都會隨之改變。
1.串聯電路中通過某個電阻的電流或串聯電路的電流，等于電源兩端電壓除以各分電阻之和，即 。
如圖所示，電阻R1為10Ω，電源兩端電壓為12V。開關S閉合后，求：（1）當滑動變阻器R接入電路的電阻R2為40Ω時，通過電阻R1的電流I1和電路的總電流I； （2）當滑動變阻器R接入電路的電阻R3為20Ω時，通過電阻R1的電流I1′和電路的總電流I′ 。
解:（1）根據并聯電路電壓的特點
U1=U2=U=12V
總電流 I=I1+I2=1.2A+0.3A=1.5A
總電流 I'= I1'+ I2'=1.2A+0.6A=1.8A
當并聯電路中的一個支路的電阻改變時，這個支路的電流會變化，干路電流也會變化，但另一個支路的電流和電壓不變。
兩個導體串聯時的總電阻為R串、并聯時的總電阻為R并，則R串、R并的關系是（　?。〢．R串一定大于R并 B．R串可能小于R并C．R串可能等于R并 D．缺乏條件無法判斷
兩電阻串聯時總電阻大于任何一個分電阻，并聯后的總電阻小于任意一個分電阻。
如圖所示，閉合開關S，兩電流表示數之比5：3，則R1與R2兩端的電壓之比U1：U2=　 ．電阻之比R1：R2=　 ．
根據并聯電路電壓規律可知U1：U2=1：:1由歐姆定律可得R1：R2=3：:2
現有兩個電阻R1＝40 Ω、R2＝60 Ω，若把這兩個電阻并聯后接入電路中（電源電壓不變），如圖所示，通過R1的電流I1＝0.9 A，求：（1）電源電壓；（2）干路中的電流．
（2）由于R1與R2并聯，R2兩端的電壓U2＝U＝36 V，通過R2的電流 ，故干路中的電流I＝I1+I2＝0.9 A+0.6 A＝1.5 A．
（1）R1兩端的電壓U1＝I1R1＝0.9 A×40 Ω＝36 V， 由于R1與R2并聯，則電源電壓U＝U1＝36 V；
