初中物理人教版九年級全冊第4節 變阻器教學演示課件ppt

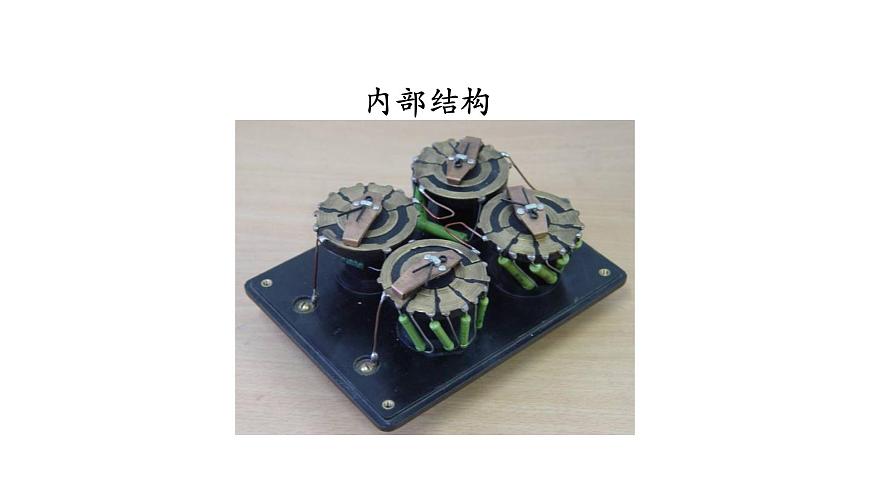

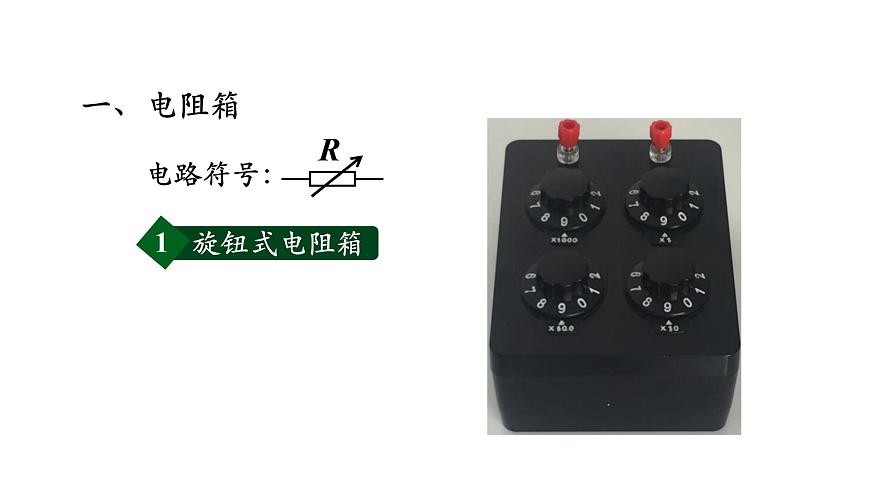

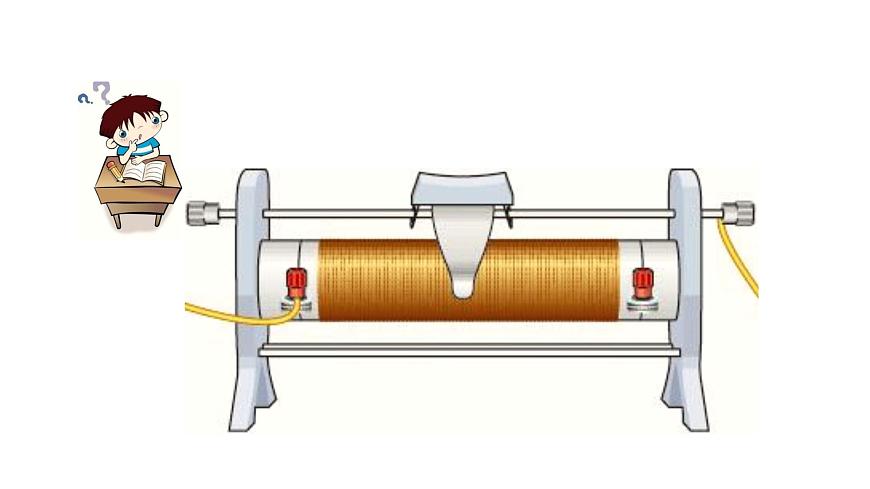

這是一份初中物理人教版九年級全冊第4節 變阻器教學演示課件ppt，共44頁。PPT課件主要包含了電阻箱，電路符號，內部結構，①讀數，R1×1000Ω，+3×100Ω，+2×10Ω，+4×1Ω，1324Ω，②實驗等內容，歡迎下載使用。

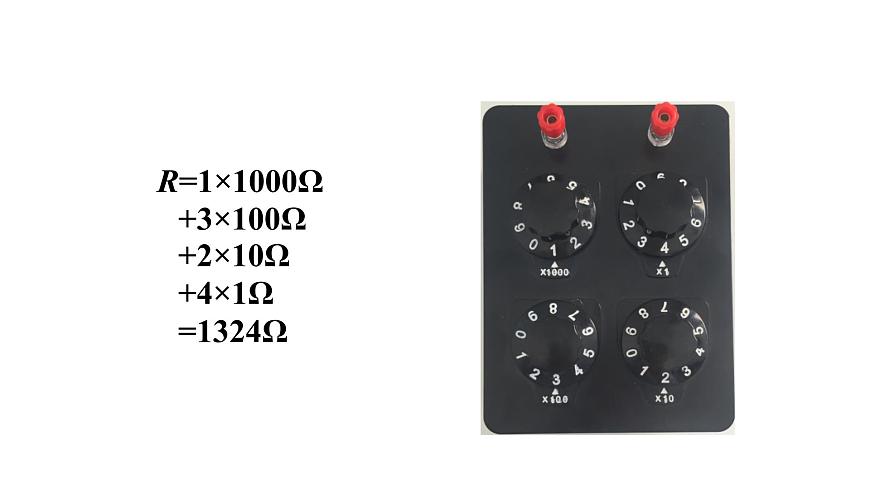

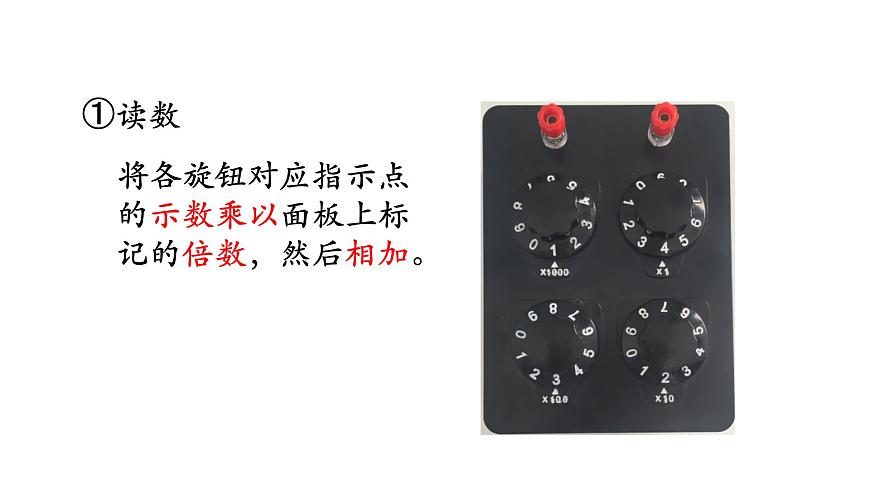

將各旋鈕對應指示點的示數乘以面板上標記的倍數，然后相加。

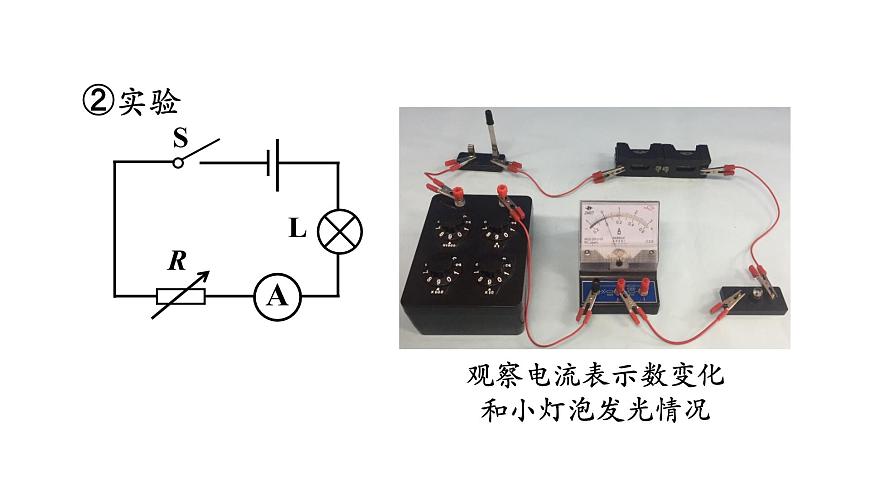

觀察電流表示數變化和小燈泡發光情況
R變小，I變大，燈變亮
R變大，I變小，燈變暗
首先確定被拔出銅塞的位置，然后把對應的電阻值相加，得到電阻箱的接入電阻值。
但不能連續改變接入電路中的電阻
①機械式電位器：它通過機械式旋鈕調節阻值的大小。
逆時針轉動，Rp變小，I變大，燈變亮
順時針轉動，Rp變大，I變小，燈變暗
逆時針轉動，Rp變大，I變小，燈變暗
順時針轉動，Rp變小，I變大，燈變亮
用數字信號控制阻值的器件。
利用數字電位器可調節耳機音量
