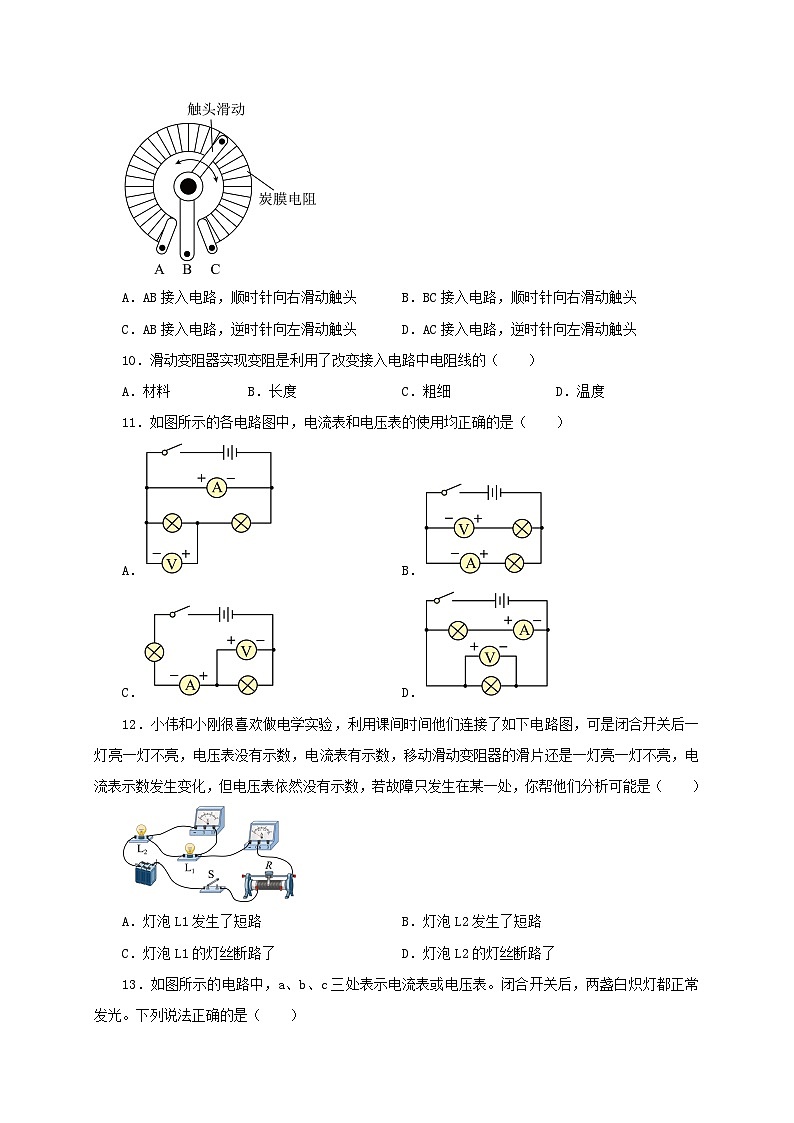

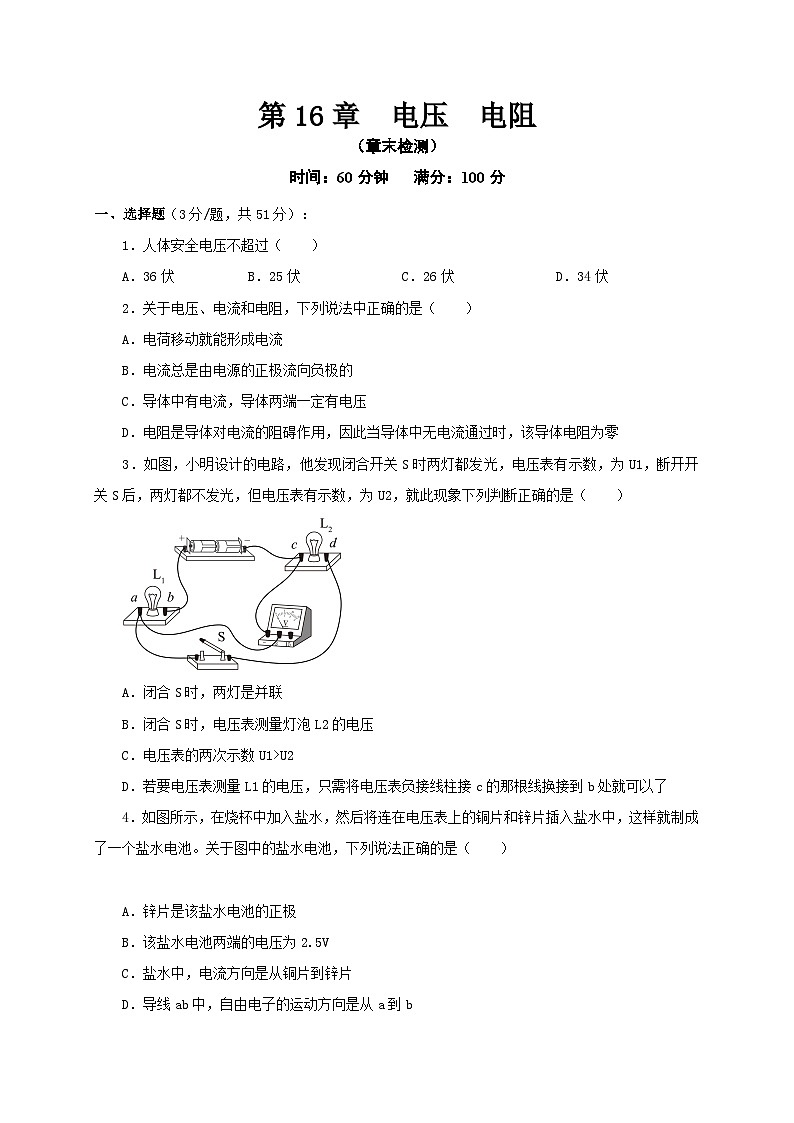

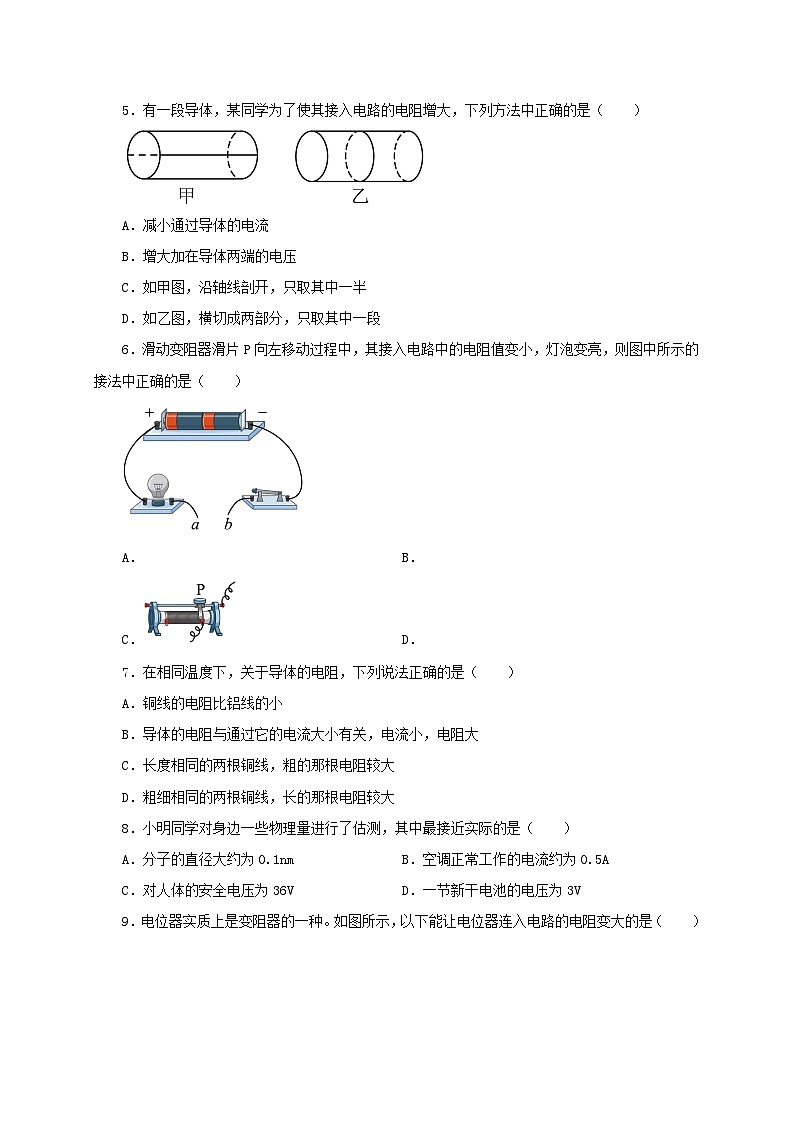

第16章 電壓 電阻 （章末檢測） 時間：60分鐘 滿分：100分 一、選擇題（3分/題，共51分）： 1．人體安全電壓不超過（　?。?A．36伏 B．25伏 C．26伏 D．34伏 2．關于電壓、電流和電阻，下列說法中正確的是（　　） A．電荷移動就能形成電流 B．電流總是由電源的正極流向負極的 C．導體中有電流，導體兩端一定有電壓 D．電阻是導體對電流的阻礙作用，因此當導體中無電流通過時，該導體電阻為零 3．如圖，小明設計的電路，他發現閉合開關S時兩燈都發光，電壓表有示數，為U1，斷開開關S后，兩燈都不發光，但電壓表有示數，為U2，就此現象下列判斷正確的是（　?。? A．閉合S時，兩燈是并聯 B．閉合S時，電壓表測量燈泡L2的電壓 C．電壓表的兩次示數U1>U2 D．若要電壓表測量L1的電壓，只需將電壓表負接線柱接c的那根線換接到b處就可以了 4．如圖所示，在燒杯中加入鹽水，然后將連在電壓表上的銅片和鋅片插入鹽水中，這樣就制成了一個鹽水電池。關于圖中的鹽水電池，下列說法正確的是（　?。? A．鋅片是該鹽水電池的正極 B．該鹽水電池兩端的電壓為2.5V C．鹽水中，電流方向是從銅片到鋅片 D．導線ab中，自由電子的運動方向是從a到b 5．有一段導體，某同學為了使其接入電路的電阻增大，下列方法中正確的是（　?。? A．減小通過導體的電流 B．增大加在導體兩端的電壓 C．如甲圖，沿軸線剖開，只取其中一半 D．如乙圖，橫切成兩部分，只取其中一段 6．滑動變阻器滑片P向左移動過程中，其接入電路中的電阻值變小，燈泡變亮，則圖中所示的接法中正確的是（　?。? A． B． C． D． 7．在相同溫度下，關于導體的電阻，下列說法正確的是（　　） A．銅線的電阻比鋁線的小 B．導體的電阻與通過它的電流大小有關，電流小，電阻大 C．長度相同的兩根銅線，粗的那根電阻較大 D．粗細相同的兩根銅線，長的那根電阻較大 8．小明同學對身邊一些物理量進行了估測，其中最接近實際的是（　　） A．分子的直徑大約為0.1nm B．空調正常工作的電流約為0.5A C．對人體的安全電壓為36V D．一節新干電池的電壓為3V 9．電位器實質上是變阻器的一種。如圖所示，以下能讓電位器連入電路的電阻變大的是（　?。? A．AB接入電路，順時針向右滑動觸頭 B．BC接入電路，順時針向右滑動觸頭 C．AB接入電路，逆時針向左滑動觸頭 D．AC接入電路，逆時針向左滑動觸頭 10．滑動變阻器實現變阻是利用了改變接入電路中電阻線的（　　） A．材料 B．長度 C．粗細 D．溫度 11．如圖所示的各電路圖中，電流表和電壓表的使用均正確的是（　?。?A． B． C． D． 12．小偉和小剛很喜歡做電學實驗，利用課間時間他們連接了如下電路圖，可是閉合開關后一燈亮一燈不亮，電壓表沒有示數，電流表有示數，移動滑動變阻器的滑片還是一燈亮一燈不亮，電流表示數發生變化，但電壓表依然沒有示數，若故障只發生在某一處，你幫他們分析可能是（　?。? A．燈泡L1發生了短路 B．燈泡L2發生了短路 C．燈泡L1的燈絲斷路了 D．燈泡L2的燈絲斷路了 13．如圖所示的電路中，a、b、c三處表示電流表或電壓表。閉合開關后，兩盞白熾燈都正常發光。下列說法正確的是（　?。? A．電流表可以放在任何一處 B．b為電壓表，a、c為電流表 C．a(chǎn)、b為電壓表，c為電流表 D．通過L1的電流不等于通過L2的電流 14．根據表格中數據，可判斷下列說法正確的是（　?。? A．質量相同的銅塊和鋁塊，吸收相同的熱量，鋁的溫度升高的大 B．加熱質量相同的鐵和銅，其溫度與加熱時間的關系圖像如圖所示，其中圖線b表示的是鐵 C．橫截面積相同的銅線和鋁線，若電阻相等，則鋁線較長 D．將粗細、長度相同的鐵線和鋁線，串聯后接入電路中，則通過鐵線的電流小 15．如圖所示，將A、B兩種不同的金屬片分別插入土豆，制成“土豆電池”。閉合開關S，發光二極管發光，電壓表有示數。以下說法正確的是（　?。? A．金屬片B是“土豆電池”的正極 B．外部電流從金屬片B流出，金屬片A流入 C．若發光二極管斷開，電壓表將沒有示數 D．?dāng)嚅_開關，電壓表無示數，A、B間仍有電壓 16．如圖所示的電路中，閉合開關，電壓表V1的示數為6V，電壓表V2的示數為3.4V，那么下列說法中不正確的是（　?。? A．電源電壓為6V B．L1兩端電壓為2.6V C．將電壓表V1換成電流表，則L1、L2都不亮 D．將電壓表都換成電流表，則L1與L2并聯 17．如圖所示電路，開關S閉合，規格相同的燈泡L1、L2均能發光，圖中甲、乙、丙為電表，粗心的小超在讀數時只在紙上記錄了如圖示數字，下列說法中正確的是（　　） A．L1和L2串聯時，甲、乙、丙示數可能分別為0.8A、1.6V、0.4V B．L1和L2并聯時，甲、乙、丙示數可能分別為0.4V、1.6A、0.8A C．L1和L2串聯時，電路中的電流可能為0.4A，L1和L2兩端的電壓可能均為1.6V D．L1和L2并聯時，電源電壓可能為0.4V，通過L1和L2的電流可能為0.8A和1.6A 二、填空題（每空1分，共17分） 18．兩個分別標有“20Ω 1A”和“5Ω 2A”的定值電阻，在保證元器件安全的前提下，若串聯后接入電路，電路中允許通過的最大電流為______A， 它們兩端允許加的最大電 壓 為______V 。 19．滑動變阻器是通過改變導體的 _____來改變電阻的。實驗室里某滑動變阻器的銘牌上標有“50Ω??1A”字樣，1A表示 _____。 20．如圖甲所示，開關閉合后兩燈均發光， 兩個電流表指針?biāo)肝恢镁鶠閳D乙所示，電壓表的示數為3V。則電源兩端電壓為_____V，通過 L1的電流為_____A。 21．在收音機中，有一種叫電位器的變阻器。電位器的外形及其內部構造如圖所示。圖中A、B、C三個焊接點相當于變阻器的三個接線柱。使用電位器時只把A和B接入電路，當順時針旋動滑片時，電位器接入電路的電阻值_________。（選填“變大”、“變小”或“不變”） 22．如圖所示是小寧連接的電路，閉合開關后，發現兩燈都發光，電流表A1的示數為0.28A，電流表A2的示數為0.6A，電壓表示數為3V。則通過燈L2的電流為______A，電源的電壓為______V。 23．如圖所示，當S1、S3閉合，S2、S4斷開時，電壓表的示數為3V。 （1）當S3閉合，S1、S2、S4斷開時，燈L1，L2都不亮，電壓表______示數（選填“有”或“無”）； （2）當S3、S4閉合，S2、S1斷開時，會出現______現象； （3）問題解決后，將S1、S4閉合，S2、S3斷開，L1和L2______聯，電壓表的示數為1.5V，求電源電壓是______V； （4）當S1、S2、S3閉合，S4斷開時，電壓表連接正確，電壓表的示數為______。 24．如圖所示的電路，三個開關都閉合，電壓表示數為9V，示數為12V，一段時間后，三個燈泡全部熄滅，表示數變?yōu)?，表示數變大，若電路只出現了一處故障，則電路發生的故障為_______。排除故障后電路恢復原來狀態，若把某兩個燈泡位置對調，其余元件位置不變，此時有一只電壓表示數變?yōu)?5V，則電源電壓為____V。斷開開關，將對調的燈泡位置還原，若將電壓表換成電流表，將電壓表換成電流表，三個開關都閉合后，的示數為1.6A，的示數為1.8A，若把某兩個燈泡位置對調，其余元件位置不變，此時有一只電流表示數變?yōu)?A，則電流表的示數為______A。 三、實驗綜合題（25題3分，26題7分，27題7分，共17分） 25．在探究并聯電路的電壓規律實驗中，小明使用了兩個相同規格的燈泡，電壓表使用的量程為。 （1）圖甲是小明已經完成部分的電路，請用筆畫線代管導線在圖中增加一條導線，使得電壓表測量兩端的電壓； （2）圖乙所示的電路圖中，用電壓表接在兩點之間時，閉合開關，電壓表的示數如圖丙所示，電壓表的讀數為________； （3）依次將電壓表接入到電路中的動、、兩點之間，小明發現電壓表示數相等，由此他得到結論：并聯電路中，各支路兩端的電壓與電源兩端電壓相等。此結論不科學嚴謹?shù)?，接下來?yīng)該進行的操作是________。 A．更換不同規格的燈泡，再次實驗 B．將、的位置交換，再次探究 C．保持電源、燈泡不變，多測量幾次電路中三處的電壓 26．某實驗小組利用下圖（左）所示的電路探究“影響導體電阻大小的因素”的實驗，將a、b、c、d四段導體分別接入電路。經過測量，得到下表所示數據。 （1）實驗中，通過比較電路中________的大小，判斷導體電阻的大小； （2）若要探究長度對電阻是否有影響，則應該選用________（填編號）兩根電阻絲進行對比實驗； （3）選取導體________（填編號）進行實驗可以探究導體電阻大小與導體橫截面積的關系； （4）在材料一定時，導體的電阻與長度成________比，與橫截面積成________比； （5）小明在科技活動中，了解到有一種半導體材料制成的熱敏電阻，其電阻R隨t變化的圖像如上圖甲所示： ①熱敏電阻的阻值隨溫度的升高而________（選填“增大”或“減小”）； ②小明想利用熱敏電阻制成溫度報警器，實驗室中現成有兩只外形完全相同的電阻R1和R2，其中一只為熱敏電阻，另一只為定值電阻（阻值不隨溫度的變化而變化）。為了辨別它們，小明設計了如上圖乙所示的電路，接下來小明閉合開關，對其中一只電阻加熱，若電流表的示數________（選填“增大”或“減小”），則該電阻為熱敏電阻。 27．學校物理小組的同學分組進行“探究串聯電路電壓規律”的實驗活動： (1)如圖，連接電路時，開關應該處______狀態； (2)小華同學認為為節省實驗時間，測完L1電壓后，只將電壓表在A點接線改接C點，使電壓表與L2并聯即可測出L2兩端電壓，這種做是否正確______，原因是：______； (3)閉合開關后，電路中小燈泡L1、L2都不亮，電壓表有示數，對此，下列判斷中正確的是______； A．燈L1斷路 B．燈L2斷路 C．開關S斷路 D．燈L1短路 (4)排除故障后第一組的小田分別測出AB、BC、AC間的電壓并記錄在上面表格中，發現：串聯電路總電壓等于______；由表中實驗數據可知：小田同學主要通過______方式來多次實驗。（A．更換不同規格的小燈泡、B．更換不同的電源C．同時更換了電源和小燈泡） (5)同組的小明同學用另一方式，在電路中串聯了______也實現了多次實驗的目的。 四、計算題（28題6分，29題9分，共15分） 28．在如圖所示的電路中。電源電壓是12V，當開關S閉合時，通過電流表A的示數為0.4A。且電流表A和A1的指針偏轉角度相同，電壓表V的示數是7V，求：L1、L2、L3兩端的電壓和通過它們的電流分別是多少？ 29．如圖所示，電源電壓保持不變。當S2、S3閉合，S1斷開時，電壓表示數為6V： (1)當S1、S3斷開，S2閉合時，電壓表示數為2.4V，則R1兩端的電壓為多少V？ (2)當S3斷開，S1、S2閉合時，則R1兩端的電壓為多少V？ (3)當S1、S3閉合，S2斷開時，電流表A和A1的示數分別為0.5A和0.2A，則通過R2的電流為多少A？（要求；每問在解答過程中必須用文字說明電路的連接情況或畫出電路簡圖） 物質鐵鋁銅ρ/(kg/m3)7.9×1032.7×1038.9×103c/[J/(kg?℃)]0.46×1030.88×1030.39×103長1m、橫截面積1mm2的導線在20℃時的電阻值/Ω0.0960.0270.017導體代號長度/m截取面積/mm2材料電流大小/Aa0.50.4錳銅合金0.20b0.50.4鎳鉻合金0.16c0.50.2鎳鉻合金0.08d1.00.2鎳鉻合金0.04次數UAB/VUBC/VUAC/V11.02.03.021.53.04.532.04.06.0 第16章 電壓 電阻 （章末檢測） 時間：60分鐘 滿分：100分 一、選擇題（3分/題，共51分）： 1．人體安全電壓不超過（　?。?A．36伏 B．25伏 C．26伏 D．34伏 【答案】A 【解析】由電學常識知道，我國家庭電路的電壓是220伏，一般情況下，對人體的安全電壓不超過36V，故A符合題意，BCD不符合題意。 故選A。 2．關于電壓、電流和電阻，下列說法中正確的是（　?。?A．電荷移動就能形成電流 B．電流總是由電源的正極流向負極的 C．導體中有電流，導體兩端一定有電壓 D．電阻是導體對電流的阻礙作用，因此當導體中無電流通過時，該導體電阻為零 【答案】C 【解析】A．根據電流的定義可知，電荷的定向移動才能形成電流，故A錯誤； B．在電源的外部電流由電源正極流向電源負極；在電源的內部電流從電源的負極流向電源的正極，故B錯誤； C．電壓是形成電流的原因，所以，導體中有電流時，導體兩端就一定有電壓，故C正確； D．導體的電阻與導體的材料、長度、橫截面積、溫度有關，與電壓和電流無關；當導體中無電流通過時，該導體電阻不為零，故D錯誤。 故選C。 3．如圖，小明設計的電路，他發現閉合開關S時兩燈都發光，電壓表有示數，為U1，斷開開關S后，兩燈都不發光，但電壓表有示數，為U2，就此現象下列判斷正確的是（　?。? A．閉合S時，兩燈是并聯 B．閉合S時，電壓表測量燈泡L2的電壓 C．電壓表的兩次示數U1>U2 D．若要電壓表測量L1的電壓，只需將電壓表負接線柱接c的那根線換接到b處就可以了 【答案】B 【解析】AB．閉合開關S時，兩個燈泡串聯，電壓表測量燈泡L2兩端的電壓，故A錯誤，B正確； C．?dāng)嚅_開關S后，電壓表和燈泡L1串聯在電路中，電壓表的示數等于電源電壓，由串聯電路電壓的規律可知U1
