人教版九年級全冊第十六章 電壓 電阻綜合與測試精品單元測試課后復習題

這是一份人教版九年級全冊第十六章 電壓 電阻綜合與測試精品單元測試課后復習題，共24頁。試卷主要包含了單選題，填空題，作圖題，實驗探究題，計算題等內容，歡迎下載使用。
?

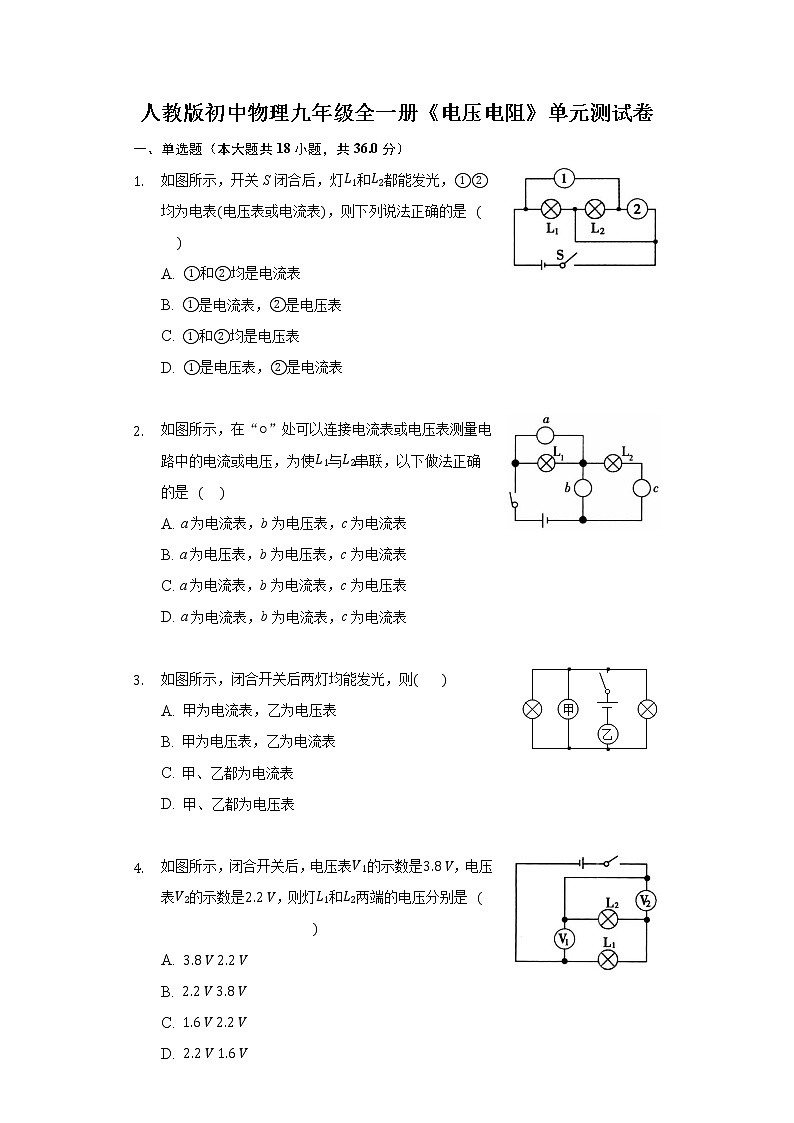

人教版初中物理九年級全一冊《電壓電阻》單元測試卷
一、單選題（本大題共18小題，共36.0分）
1. 如圖所示，開關S閉合后，燈L1和L2都能發光，①②均為電表(電壓表或電流表)，則下列說法正確的是? (??? )
A. ①和②均是電流表
B. ①是電流表，②是電壓表
C. ①和②均是電壓表
D. ①是電壓表，②是電流表

2. 如圖所示，在“○”處可以連接電流表或電壓表測量電路中的電流或電壓，為使L1與L2串聯，以下做法正確的是? (??? )
A. a為電流表，b為電壓表，c為電流表
B. a為電壓表，b為電壓表，c為電流表
C. a為電流表，b為電流表，c為電壓表
D. a為電流表，b為電流表，c為電流表

3. 如圖所示，閉合開關后兩燈均能發光，則(? ? ? )
A. 甲為電流表，乙為電壓表
B. 甲為電壓表，乙為電流表
C. 甲、乙都為電流表
D. 甲、乙都為電壓表

4. 如圖所示，閉合開關后，電壓表V1的示數是3.8?V，電壓表V2的示數是2.2?V，則燈L1和L2兩端的電壓分別是? (??? )
A. 3.8?V?2.2?V
B. 2.2?V?3.8?V
C. 1.6?V?2.2?V
D. 2.2?V?1.6?V
5. 如圖甲所示的電池盒，盒外有三個接線柱A、B、C；盒內有三個5號電池插槽，六個接線柱a、b、c、d、e、f；若這個電池盒內部的實際連接情況如圖乙所示，則下列關于選擇盒外不同接線柱所獲得的電壓說法正確的是(????)
A. 選擇AC兩接線柱時獲得的電壓為3V
B. 選擇BC兩接線柱時獲得的電壓為1.5V
C. 選擇AB兩接線柱時獲得的電壓為4.5V
D. 使用該電池盒能獲得1.5V、3V及4.5V的電壓
6. 如圖所示，電源電壓為6?V，閉合開關后，電壓表的示數為4?V，下列描述不正確的是(????)
A. L1和L2兩端電壓之和為6?V
B. L1兩端電壓為2?V
C. L2兩端電壓為4?V
D. 其中一個燈泡不工作

7. 如圖所示，將一根鉛筆芯通過兩個夾子接入電路中，當只把右端夾子向左移時，鉛筆芯接入電路的電阻變小，小燈泡變亮。導致鉛筆芯接入電路的電阻變小的主要因素是(????)
A. 材料 B. 長度 C. 溫度 D. 橫截面面積
8. 材料、橫截面積均相同的兩根電阻絲(溫度相同)，a的長度大于b的長度，則? (??? )
A. a的電阻小于b的電阻 B. a的電阻等于b的電阻
C. a的電阻大于b的電阻 D. 無法判斷a與b電阻的大小
9. 下列各電路元件中，阻值最大的是(????)
A. 實驗室用的短銅導線 B. 實驗室用的小燈泡
C. 家用普通白熾燈泡 D. 試電筆中和氖管串聯的電阻
10. 電位器是變阻器的一種，它可以用來改變收音機的音量．小紅買了一個電位器，如圖所示．如果把它與燈泡串聯起來，利用它改變燈的亮度，請仔細觀察，現想使滑動觸頭順時針轉動，燈泡變暗，下列連法正確的是
A. 連接A、C B. 連接B、C C. 連接A、B D. 以上都不正確
11. 圖甲為某可調亮度的臺燈，圖乙為其用于調光的電位器結構圖，a、b、c是它的三個接線柱，a、c分別與弧形電阻絲的兩端相連，b與金屬片相連。轉動旋鈕，滑片在弧形電阻絲上同向滑動即可調節燈泡亮度，下列分析正確的是(????)
A. 若只將b、c接入電路，順時針轉動旋鈕時燈泡變暗
B. 若只將a、b接入電路逆時針轉動旋鈕時，燈泡變亮
C. 若只將a、c接入電路，順時針轉動旋鈕時燈泡變亮
D. 若將a、b接入電路同一點，c接入電路的另一點時，旋動旋鈕時不能改變燈泡亮度
12. 某同學在做“用滑動變阻器改變電流”的實驗時，連接如圖所示的電路，將滑動變阻器的滑片移到最大阻值處，閉合開關S，發現小燈不亮，接下來的操作，在以下步驟中最合理的是(????)
A. 斷開開關S，更換額定功率大一點的燈泡重新實驗
B. 斷開開關S，增加電池的節數重新實驗
C. 斷開開關S，拆掉導線重新連接電路
D. 觀察電流表的示數是否為零，判斷電路是否斷路
13. 如圖所示的電路中，閉合開關后，兩燈均不亮，電壓表指針偏轉了較大的角度。若電路中只有一處發生故障，則故障的原因可能是(????)
A. L1處發生斷路
B. L1被短接
C. L2處發生斷路
D. L2被短接
14. 如圖所示的電路中，電壓表示數為零，燈泡L1、L2均不亮，如果把電壓表改接在L1兩端，示數為2.8V，如果把電壓表改接在電源兩端，示數也為2.8V，則該電路的故障是(????)
A. L1斷路
B. L2斷路
C. L1短路
D. L2短路
15. 如圖所示，在“探究串聯電路的電壓規律”實驗時，閉合開關，用電壓表分別測出AB、BC、AC兩端的電壓分別為UAB=1.5?V，UBC=1.5?V，UAC=3?V，在表格中記錄數據后，接著的實驗步驟是? (??? )
A. 整理器材，結束實驗
B. 分析數據，得出結論
C. 換用不同規格的小燈泡，再測出幾組電壓值
D. 換用電壓表的另一量程，再測出一組電壓值
16. 為了練習使用滑動變阻器，同時探究串聯電路中電壓、電流的規律，某實驗小組設計了如圖所示的電路．此電路中燈泡的電阻始終保持不變，閉合開關S，滑動變阻器的滑片P向左滑動時(電表均在安全范圍內)，則? (??? )
A. 電壓表V1的示數變大
B. 電壓表V1與V2的示數之和變小
C. 電流表A的示數變小
D. 若電壓表V1突然短路，則小燈泡變亮

17. 某同學利用如圖所示電路進行實驗，閉合開關后，L1、L2正常發光，兩個電表都有示數．但過了一會兒后，兩個電表的示數都變?yōu)榱?，這時電路發生的故障可能是? (??? )
A. 電壓表斷路 B. 電流表斷路 C. 燈泡L1斷路 D. 燈泡L2斷路
18. 如圖所示電路，電壓表V1的示數為9V，電壓表V2的示數為4V，電壓表V3的示數為7V，則燈L2兩端的電壓為(????)
A. 3V B. 2V C. 4V D. 5V
二、填空題（本大題共4小題，共8.0分）
19. 在如圖甲所示的電路中，R為電阻絲，當閉合開關后，燈泡發光．當用酒精燈對電阻絲加熱時，燈泡發光程度變弱，這一現象說明電阻絲的電阻??????????.課堂上老師在注意安全的情況下為同學們演示了如圖乙所示的實驗，當不給廢燈泡的玻璃芯柱加熱時，燈泡L不發光．用酒精燈給廢燈泡的玻璃芯柱加熱到紅熾狀態時，燈泡發光，這個現象說明玻璃??????????．

20. 人體的電阻比較大，雙手干燥時雙手間的電阻是1000～5000?Ω，潮濕時是200～800?Ω，在最不利的條件下，人雙手間的電阻約200?Ω.那么當人手接觸到家庭電路中的線路時，有約1?A的電流流過人體，非常危險，人體無法承受，極短時間內就會窒息而死．5000?Ω=5?kΩ=??????????MΩ.對人體安全的電壓是不高于36?V，36?V=??????????kV．
21. 如圖甲所示，閉合開關S前，滑動變阻器的滑片P應滑到??????????(填“a”或“b”)端；閉合開關S，調節滑動變阻器，電流表A的示數如圖乙所示，通過燈L的電流為??????????A.

22. 如圖所示，電源電壓保持不變，當開關Sl斷開S2閉合時，電壓表的示數為4.5V；當開關Sl閉合S2斷開時，電壓表的示數為3V，則電源的電壓是______V，L2兩端的電壓是______V。



三、作圖題（本大題共2小題，共4.0分）
23. 如圖所示的電路中，有幾根導線尚未連接，請用筆畫線代替導線補上。補上后要求：
(1)兩燈泡并聯；
(2)電流表測燈L1的電流；
(3)閉合開關后，向左端移動滑動變阻器的滑片P，兩燈均變暗。








24. 如圖所示，連接串聯電路，要求電壓表V1測燈泡L1電壓，電壓表V2測電路總電壓。








四、實驗探究題（本大題共2小題，共12.0分）
25. 在“探究影響電阻大小的因素”的實驗中，某實驗小組同學利用如圖所示的電路分別對“導體電阻跟它的材料、長度、橫截面積有關”的猜想進行實驗驗證．實驗中使用4根電阻絲，其規格、材料如表所示．

編號
材料
長度/m
橫截面積/mm2
電流大小/A
A
錳銅合金
0.5
0.8
0.40
B
鎳鉻合金
0.5
0.8
0.32
C
鎳鉻合金
0.5
0.4
0.16
D
鎳鉻合金
1.0
0.4
0.08
(1)實驗中通過觀察_______來比較電阻的大小，此過程用到的研究方法是_______．
(2)分別將C、D兩根合金絲接入電路，可初步探究出的結論是_____________________．
(3)分別將_______(填編號)兩根合金絲接入電路，可初步探究出的結論是：導體的材料、長度相同時，橫截面積越小，電阻越大．
26. 在“探究影響導體電阻大小的因素”的實驗中，某實驗小組準備實驗時對每一個猜想都用三個實驗數據進行對比。

(1)如圖是同學們某次實驗時所用的器材，該次實驗他們是為了探究電阻的大小是否跟________有關。實驗時同學們通過觀察________來比較不同鎳鉻合金絲電阻的大小。
(2)下表給出可供實驗小組選擇的導體，分別用A～G七個字母代表。
導體代號
長度/m
橫截面積/mm2
材料
A
1.0
0.2
鎳鉻合金
B
1.0
0.4
鎳鉻合金
C
1.0
0.6
鎳鉻合金
D
0.5
0.4
鎳鉻合金
E
1.5
0.4
鎳鉻合金
F
1.0
0.6
錳銅
G
1.0
0.6
鐵
①為檢驗“導體電阻跟長度有關”的猜想，應選用的三種導體是________。
②為檢驗“導體電阻跟橫截面積有關”的猜想，應選用的三種導體是________。
③為檢驗“導體電阻跟材料有關”的猜想，應選用的三種導體是________。
五、計算題（本大題共3小題，共24.0分）
27. 如圖甲所示的電路中，電源電壓恒為3V，求：

(1)只閉合開關S2，電流表A的示數為0.4A，求通過L1和L2的電流。
(2)只閉合開關S1和S3，燈泡L1和L2兩端的電壓分別是多少？
(3)只閉合開關S1和S3時，若電流表A的示數為0.56A，電流表A1的示數如乙圖，則通過L1和L2的電流分別是多少？







28. 小華做實驗時，連接了如圖所示電路，閉合開關S時，三個電表的示數分別為0.2?A、2?V、5?V，但當時沒有記錄清楚每個數據對應哪一個電表，請你根據電路圖和記錄的數據解答下列問題：

(1)求通過燈L1、燈L2的電流；
(2)求燈L1、燈L2兩端的電壓。







29. 如圖甲所示，電源電壓為3V，當開關S閉合時，燈泡L1、L2正常發光，兩只完全相同的電流表Al、A2指針偏轉均如圖乙所示，求：
(1)燈泡L1、L2兩端的電壓分別是多少？
(2)通過燈泡L1、L2的電流分別是多少？
(3)若燈泡L1的燈絲燒斷了，電流表Al、A2的示數分別是多少？








答案和解析
1.【答案】B

【解析】運用假設法對各選項依次分析，電流表相當于導線，電壓表相當于斷路．

2.【答案】B

【解析】根據題意，L1和L2串聯，先畫出電流路徑(如解析圖甲加粗部分)，然后根據電表在電路中的連接方式判斷電表類型(如解析圖乙)．



3.【答案】B

【解析】
【分析】
本題主要考查學生對電流表和電壓表的使用方法的了解和掌握，是一道較為簡單的應用題。
根據電流表與被測用電器串聯，電壓表與被測用電器并聯即可作出判斷。
【解答】
因電流表與被測用電器串聯、電壓表與被測用電器并聯，且閉合開關后兩燈均能發光，所以，由圖可知，乙與兩燈是串聯應為電流表，甲與兩燈是并聯應為電壓表，故B正確、ACD錯誤。
故選B。??
4.【答案】C

【解析】?閉合開關后，電路為串聯電路，電壓表V1測電源電壓，為3.8?V，電壓表V2測燈L2的電壓，為2.2?V；根據串聯電路的電壓規律可知，燈L1兩端的電壓為3.8?V?2.2?V=1.6?V．

5.【答案】D

【解析】
【分析】
根據串聯電路的電壓特點以及干電池的節數求出不同接線柱間的電壓。
本題考查了串聯電路的電壓特點，要注意常見電源電壓的識記。
【解答】
A.根據圖乙可知，AC間為三節干電池串聯而成，因此AC間的電壓為3×1.5V=4.5V，并且C為正極，A為負極；故A錯誤；
B.BC為兩節干電池串聯而成，因此BC間的電壓為2×1.5V=3V，并且C為正極，B為負極；故B錯誤；
C.AB間為一節干電池串聯而成，因此AB間的電壓為1.5V，并且B為正極，A為負極；故C錯誤；
D.綜上所述，使用該電池盒能獲得1.5V、3V及4.5V的電壓。
故選D。
??
6.【答案】D

【解析】略

7.【答案】B

【解析】解：
當只把右端夾子向左移時，鉛筆芯接入電路中的長度變小，鉛筆芯接入電路的電阻變小，電路中電流增大，小燈泡變亮；所以，可得出鉛筆芯電阻和鉛筆芯的長度有關，長度越小，電阻越小，故B正確。
故選：B。
當導線夾向左移動時燈泡亮度增大，燈泡亮度變大說明了通過燈泡的電流變大，根據歐姆定律說明電阻小了，導線夾向左移動就改變了鉛筆芯接入電路的長度，從而得出導體電阻和長度的關系。
此題考查我們對于實驗現象的分析能力，我們要能夠根據實驗現象得出結論

8.【答案】C

【解析】在材料和橫截面積相同時，導體越長，電阻越大，故a的電阻大于b的電阻，C正確．

9.【答案】D

【解析】
【分析】
本題考查電阻，知道電阻在電路中的作用。
電阻是表示導體對電流阻礙作用的大小。
【解答】
因為試電筆接觸220V的電壓時，有電流通過人體，并且人不會感覺到，而其他接入220V的電路中，人會觸電，所以試電筆中和氖管串聯的電阻阻值最大。
故選D。??
10.【答案】C

【解析】
【分析】
此題主要考查了滑動變阻器的使用，以及滑動觸頭滑動時，阻值大小的判斷。
滑動變阻器的原理是靠改變連入電路中電阻的長度來改變電阻的，滑動變阻器的作用是通過改變電阻從而改變電路中的電流。
【解答】
滑動變阻器通過滑片的移動從而改變電阻，是由于當滑片移動以后改變了連入電路中電阻絲的長度；
滑動觸頭順時針轉動時，燈泡變暗，說明電路中的電流減小，所以接入電路中的電阻應變大；
則應將左邊部分接入電路，即連接A、B。故ABD錯誤，C正確。
故選C。??
11.【答案】B

【解析】解：
A、若只將b、c接入電路，則滑片右邊的電阻絲接入電路；順時針轉動旋鈕時，電位器接入電路的電阻變小，電路中電流變大，燈泡變亮，故A錯誤；
B、若只將a、b接入電路，則滑片左邊的電阻絲接入電路；逆時針轉動旋鈕時，電位器接入電路的電阻變小，電路中電流變大，燈泡變亮，故B正確；
C、若只將a、c接入電路，則電位器的全部電阻絲都接入電路，不能改變電路的電流，所以不能改變燈泡的亮度，故C錯誤；
D、若將a、b接入電路同一點，c接入電路的另一點時，導線把電位器的滑片左邊的電阻絲短路，滑片右邊的電阻絲接入電路；旋動旋鈕時，能改變接入電路的電阻，能改變電路中的電流，能改變燈泡的亮度，故D錯誤。
故選：B。
電位器的實質是滑動變阻器，串聯在電路中能改變電路中電流的大??；若將圖乙中a、c接入則接入了全部電阻片，不能改變電阻大小，接線時a、c只能選擇其一接入電路，結合圖示可做出分析。
此題考查學生對于滑動變阻器的理解和掌握，熟知使用和接線原則是解題關鍵。

12.【答案】D

【解析】解：
AB、若電路發生斷路故障時，換用更大功率的燈泡或增加電池數量，燈泡同樣不發光，故AB錯誤；
C、如果燈絲斷了或導線發生斷路，拆掉導線重新連接電路，燈泡仍然不亮，故C錯誤。
D、該電路為串聯電路，閉合開關，燈泡不亮時，先觀察電流表是否有示數；如果無示數，說明電路出現斷路現象，然后檢測出斷路的位置，并進行處理；如果電流表有較小的示數，則是電路中電阻較大造成的，可移動滑片觀察燈泡是否發光；故D正確。
故選：D。
電路中各元件串聯連接，當滑動變阻器阻值最大時，燈泡不亮；可以先根據電流表有無示數檢測電路的故障，然后根據故障問題進行處理。
本題主要考查用電流表檢測電路故障，會根據電流示數判斷電路的故障，并能夠對故障進行處理。

13.【答案】A

【解析】解：閉合開關S后，燈L1、L2均不亮，說明電路發生斷路，而電壓表的示數接近電源電壓，說明L1的兩端能與電源連通，故是L1斷路。
故選：A。
兩個電燈都不亮，說明是開路，而電壓表有讀數說明L2與連到電源，故在L1處開路。
用電壓表判斷故障時，若電壓表有讀數，可能是所并聯的地方開路或其他地方短路了，若電壓表沒有讀數，則可能是所并聯的地方短路或其他地方斷路了。在本題中燈都不亮，先判斷出是斷路，而電壓表有讀數，說明L1斷路。

14.【答案】A

【解析】解：
A、如果L1斷路，L1和L2都不發光，圖中電壓表并聯在L2兩端，則電壓表與電源的兩端不相連，電壓表無示數；將電壓表并聯在L1兩端時，電壓表示數為2.8V，則電壓表串聯在電路中測電源電壓；如果把電壓表改接在電源兩端，示數也為2.8V，進一步說明了電壓表并聯在L1兩端時電壓表測電源電壓，故A符合題意；
B、如果L2斷路，L1和L2都不發光，電壓表并聯在L2兩端，則電壓表與電源的兩端相連，電壓表有示數，故B不符合題意；
CD、如果L1短路或L2短路，其中一個燈泡會發光，故CD不符合題意。
故選：A。
兩燈都不亮，說明沒有電流從任何一盞燈通過，所以不可能是一盞燈短路，另一盞燈完好，具體原因根據電壓表有無示數判斷。
用電壓表判斷電路故障時，如果有示數，說明與電壓表串聯的元件是完好的；如果無示數，說明與電壓表串聯的元件有斷路，或與電壓表并聯的元件短路。

15.【答案】C

【解析】略

16.【答案】C

【解析】由圖可知，滑動變阻器和燈泡串聯，電壓表V1測燈泡兩端電壓，電壓表V2測滑動變阻器兩端的電壓，電流表測電路中電流．將滑動變阻器的滑片向左移動時，滑動變阻器接入電路的電阻變大，電路中電流變小，故電流表示數變小，C對．
滑動變阻器阻值變大，它兩端電壓也隨之變大，故電壓表V2示數變大．因為電源電壓U不變，且U=U1+U2，所以燈泡兩端電壓變小，即電壓表V1示數變小，故A、B錯．
若電壓表V1突然短路，燈泡也會短路，燈泡不發光，故D錯．

17.【答案】B

【解析】由題圖可知兩燈并聯，電壓表測量電源電壓，電流表測量燈L1的電流。
A選項，如果是電壓表斷路，電流表有示數，故A不符合題意；
B選項，如果是電流表斷路，電壓表的兩端與電源不相連，沒有示數，則電流表和電壓表都沒有示數，故B符合題意；
C選項，如果燈泡L1斷路，電流表沒有示數，電壓表的兩端與電源相連，有示數，故C不符合題意；
D選項，根據并聯電路各個支路互不影響知，如果燈泡L2斷路，L1會發光，電流表有示數，電壓表與電源兩端相連，有示數，故D不符合題意．

18.【答案】B

【解析】解：因為該電路是串聯電路，V1并聯在電源的兩端，所以V1測量電源的電壓；而V2并聯在L1、L2兩端，所以V2測量L1、L2兩端的電壓之和；V3并聯在L2、L3兩端，所以L2、L3兩端的電壓之和；
因為串聯電路兩端的電壓等于各部分電壓之和，
所以U1+U2+U3=9V--------------①
根據V2、V3的示數可得：
U1+U2=4V---------------------②
U2+U3=7V---------------------③
聯立①②③式可得：U2=2V
故選：B。
先分析電路的連接方式，然后根據電壓表與被測用電器并聯連接進行分析；再根據串聯電路兩端的電壓等于各部分電壓之和分析三個電壓表示數的關系。
本題考查了串并聯電路的識別和串聯電路的電壓規律，電壓表的正確使用是解決本題的關鍵。

19.【答案】隨溫度升高而增大；
在高溫條件下可以變成導體


【解析】影響電阻大小的因素：材料、長度、橫截面積和溫度．用酒精燈對電阻絲加熱時，燈泡發光程度變弱，說明電路內電阻變大，即金屬導體的電阻隨溫度的升高而增大．用酒精燈對玻璃進行加熱，玻璃的溫度升高，電阻變小，使電路的總電阻變小，電流變大，所以燈泡變亮．該現象說明，在高溫條件下玻璃可以變成導體．

20.【答案】5×10?3
3.6×10?2


【解析】略

21.【答案】b
0.3?


【解析】略

22.【答案】4.5? 1.5

【解析】解：當開關S1閉合、S2斷開時，如圖甲：

電壓表并聯在了L1的兩端，故L?1的電壓為3V；
當S1斷開、S2閉合時，如圖乙：

電壓表并聯在了電源的兩端，所以電源電壓為4.5V，則L2兩端的電壓U2=U?U1=4.5V?3V=1.5V。
故答案為：4.5；1.5；
判斷出開關不同狀態時，電壓表是并聯在了哪個電燈的兩端后，由串聯電路的電壓特點分析計算。
本題考查了電壓表的使用和串聯電路的電壓的特點：電路兩端的總電壓等于各用電器兩端電壓之和。

23.【答案】

【解析】
【分析】
根據題意，確定兩只燈泡的連接方式為并聯，再根據電流表只測量通過燈L1的電流，根據向左端移動滑動變阻器的滑片P，兩燈均變暗確定滑動變阻器下面的接線柱。
本題考查了連接實物電路圖，分析清楚電路結構、根據滑動變阻器用法及串聯電路特點確定滑動變阻器的接法是正確解題的關鍵。
【解答】
兩只燈泡的連接方式為并聯，電流表只測量通過燈L1的電流(選大量程)，L1與電流表串聯，再與L2并聯；閉合開關后，根據向左端移動滑動變阻器的滑片P，兩燈均變暗，連入電阻變大，下面選右下接線柱，如圖所示：
。
故答案為：
。
??
24.【答案】如圖：



【解析】
【分析】
由題意要求可知兩燈泡串聯，電壓表并聯在L1兩端，電壓表并聯在L1、L2兩端即可。
本題考查根據題意連接實物圖，注意電壓表測哪一部分的電壓與哪一部分并聯，是解答本題的關鍵。
【解答】
根據題意兩燈泡串聯，電壓表并聯在L1的兩端，電壓表并聯在電源兩端，然后與電源和開關組成電路，如圖所示：
。
故答案為：如圖：。
??
25.【答案】(1)電流表的示數大??；轉換法
(2)導體的材料、橫截面積相同時，長度越長，電阻越大
(3)B、C


【解析】略

26.【答案】(1)導體長度電流表示數
(1)①B、D、E?②A、B、C?③C、F、G


【解析】
【分析】
(1)在此實驗裝置中，運用轉換法，電阻的大小通過比較電流表示數的大小來判斷；
(2)影響電阻大小的因素是：材料、長度、橫截面積、溫度，在探究過程中需用到控制變量法，不加特殊說明，認為溫度相同。
本題考查影響電阻大小的因素及具體的關系，關鍵是會用控制變量法和轉換法進行分析。
【解答】
(1)由圖可知，此題中是控制導體的材料和橫截面積一定，而長度不同，故是研究導體的電阻大小跟長度的關系；
在電源電壓一定的情況下，導體電阻越大，電路電流越小，電流表的示數越??；導體電阻越小，電路電流越大，電流表的示數越大；因此可以通過觀察電流表示數的大小判斷電阻的大小，應用了轉換法；
(2)①為了研究導體電阻與導體長度的關系，則需使導體的材料和橫截面積相同，長度不同，應選用的三種導體是B、D、E；
②為了研究導體電阻與橫截面積的關系，則需使導體的材料和長度相同，橫截面積不同，應選用的三種導體是A、B、C；
③為了研究導體電阻與導體材料的關系，則需使導體的長度和橫截面積相同，材料不同，應選用的三種導體是C、F、G；
故答案為：(1)導體長度；電流表示數；
(2)①B、D、E；②A、B、C；③C、F、G。
??
27.【答案】解：
(1)由圖甲知，只閉合S2時兩燈串聯，電流表A測電路中電流，串聯電路中電流處處相等，所以通過L1和L2的電流都為0.4A；
(2)由圖甲知，只閉合開關S1和S3時，兩燈并聯，并聯電路中各支路兩端電壓與電源電壓都相等，所以兩燈電壓都為3V；
(3)由圖甲知，只閉合開關S1和S3時，兩燈并聯，電流表A測干路電流，A1測L1支路電流，
電流表A的示數為0.56A，由并聯電路電流特點知，由圖乙指針位置可知，A1應使用0?0.6A量程，示數為0.26A，即通過L1的電流為0.26A，
所以通過L1的電流為0.56A?0.26A=0.3A。
答：(1)只閉合開關S2時，通過L1和L2的電流分別是0.4A、0.4A；
(2)當只閉合開關S1和S3時，L1和L2兩端的電壓分別是3V、3V；
(3)當只閉合開關S1和S3時，通過L1和L2的電流分別是0.26A、0.3A。

【解析】(1)由圖甲，分析只閉合S2時兩燈串聯，電流表A測電路中電流，由串聯電路特點可知通過L1和L2的電流；
(2)只閉合開關S1和S3時，兩燈并聯，由并聯電路的電壓特點可知兩燈電壓；
(3)只閉合開關S1和S3時，兩燈并聯，電流表A測干路電流，A1測L1支路電流，由并聯電路電流特點結合圖乙分析A1使用的量程并讀數，從而得到兩燈電流。
本題考查了并聯電路的電流特點和電壓特點的應用，正確分析開關在不同狀態下電路的連接方式和電表作用是解題的關鍵。

28.【答案】(1)0.2?A；0.2?A? ；(2)2?V；3?V。

【解析】解：(1)由電路圖可知，閉合開關S后，兩燈泡串聯，根據串聯電路電流處處相等可知，通過兩燈泡的電流為0.2?A。
(2)由電路圖可知，電壓表V1測L1和L2兩端的總電壓，電壓表V2測L1兩端電壓，在串聯電路中，總電壓等于各用電器兩端電壓之和，故燈泡L1兩端的電壓為2?V，燈泡L1和L2兩端的總電壓為5?V，故燈泡L2兩端的電壓為U2=U?U1=5?V?2?V=3?V。

29.【答案】解：由圖可知，L1與L2并聯，電流表A2測干路電流，電流表A1測L2電流；
(1)因為并聯電路中各支路兩端電壓相等，且等于電源電壓，因此燈泡L1、L2兩端的電壓都為3V；
(2)因為并聯電路中干路電流等于各支路電流之和，因此電流表A2的示數大于電流表A1的示數，而兩電流表指針偏轉角度相同，因此電流表A1量程為0～0.6A，分度值為0.02A，示數為0.3A，即通過L2的電流為0.3A；電流表A2量程為0～3A，分度值為0.1A，示數為1.5A；
則通過L1的電流：I1=I?I2=1.5A?0.3A=1.2A；
(3)工作過程中L1燈絲突然燒斷，此時電路為L2的基本電路，電流表A1和A2都測量電路電流，因此兩表示數相等，而并聯電路中，各支路互不影響，因此都為0.3A。
答：(1)燈泡L1、L2兩端的電壓都是3V；
(2)通過燈泡L1、L2的電流分別是1.2A、0.3A；
(3)若在工作過程中L1燈絲突然燒斷，電流表Al、A2的示數分別是0.3A、0.3A。

【解析】由圖可知，L1與L2并聯，電流表A2測干路電流，電流表A1測L2電流；
(1)根據并聯電路的電壓關系可知燈泡L1、L2兩端的電壓；
(2)根據并聯電路的電流規律，由圖乙所示電流表確定電流表量程與分度值，讀出電流表示數。
根據并聯電路的電流關系求出流過燈泡L1的電流。
(3)根據并聯電路的特點進行分析，即各用電器工作狀態互不影響。
本題主要考查學生對并聯電路電流規律掌握和運用，考查了電流表的讀數，確定電流表的測量對象、確定電流表的量程是本題解題的關鍵。
