第十六章《電壓 電阻》章末過關練習 人教版九年級物理全一冊

這是一份第十六章《電壓 電阻》章末過關練習 人教版九年級物理全一冊，共6頁。

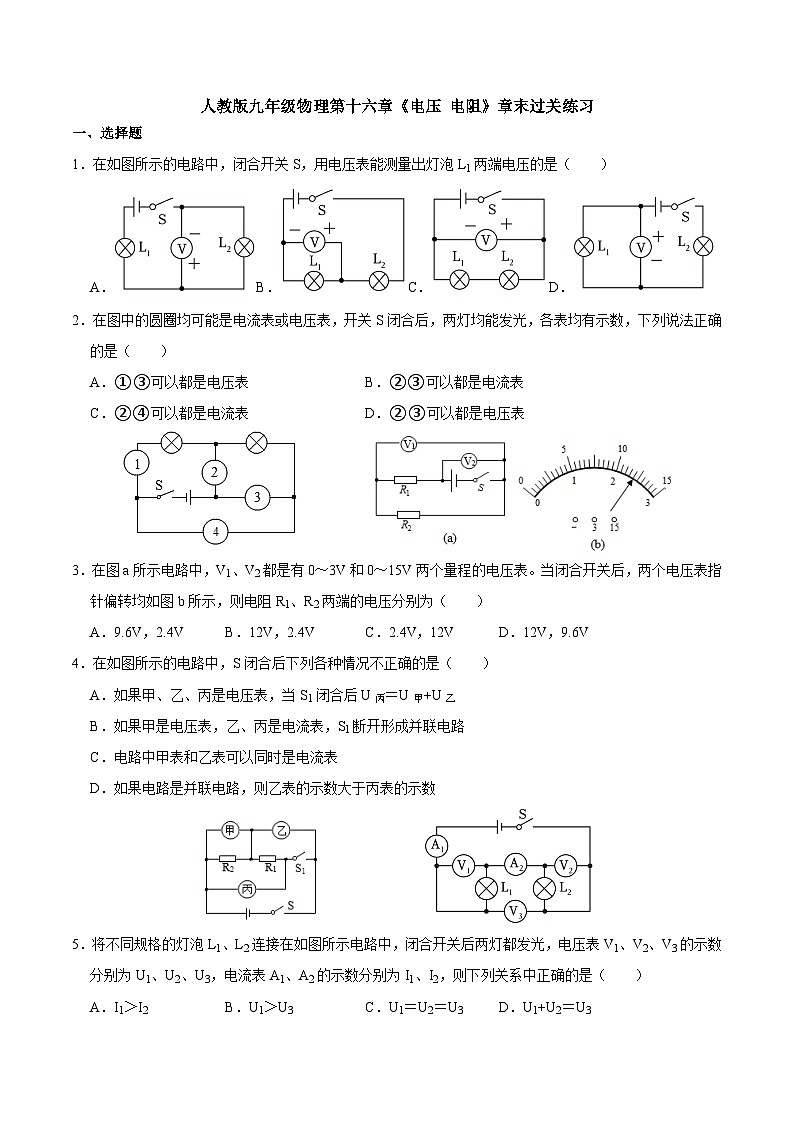

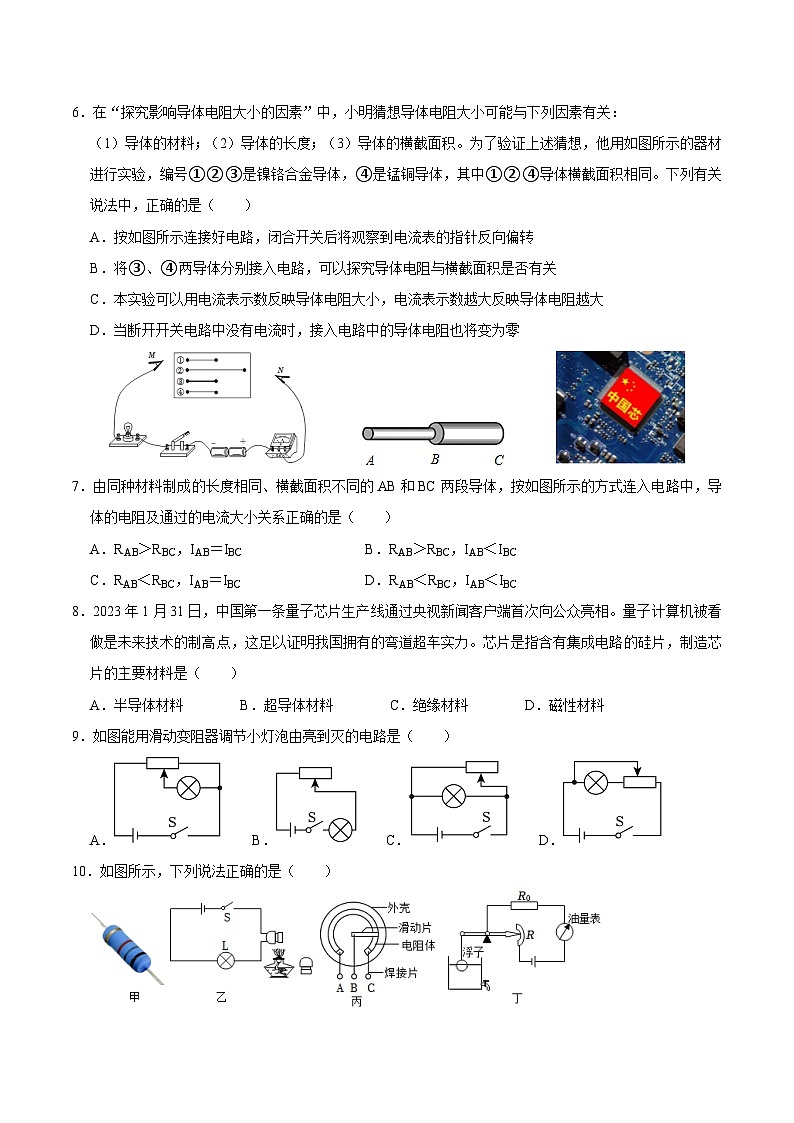

人教版九年級物理第十六章《電壓 電阻》章末過關練習 一、選擇題 1．在如圖所示的電路中，閉合開關S，用電壓表能測量出燈泡L1兩端電壓的是（　?。?A．B． C．D． 2．在圖中的圓圈均可能是電流表或電壓表，開關S閉合后，兩燈均能發光，各表均有示數，下列說法正確的是（　?。?A．①③可以都是電壓表 B．②③可以都是電流表 C．②④可以都是電流表 D．②③可以都是電壓表 3．在圖a所示電路中，V1、V2都是有0～3V和0～15V兩個量程的電壓表。當閉合開關后，兩個電壓表指針偏轉均如圖b所示，則電阻R1、R2兩端的電壓分別為（　?。?A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．12V，9.6V 4．在如圖所示的電路中，S閉合后下列各種情況不正確的是（　?。?A．如果甲、乙、丙是電壓表，當S1閉合后U丙＝U甲+U乙 B．如果甲是電壓表，乙、丙是電流表，S1斷開形成并聯電路 C．電路中甲表和乙表可以同時是電流表 D．如果電路是并聯電路，則乙表的示數大于丙表的示數 5．將不同規格的燈泡L1、L2連接在如圖所示電路中，閉合開關后兩燈都發光，電壓表V1、V2、V3的示數分別為U1、U2、U3，電流表A1、A2的示數分別為I1、I2，則下列關系中正確的是（　?。?A．I1＞I2 B．U1＞U3 C．U1＝U2＝U3 D．U1+U2＝U3 6．在“探究影響導體電阻大小的因素”中，小明猜想導體電阻大小可能與下列因素有關： （1）導體的材料；（2）導體的長度；（3）導體的橫截面積。為了驗證上述猜想，他用如圖所示的器材進行實驗，編號①②③是鎳鉻合金導體，④是錳銅導體，其中①②④導體橫截面積相同。下列有關說法中，正確的是（　?。?A．按如圖所示連接好電路，閉合開關后將觀察到電流表的指針?lè)聪蚱D(zhuǎn) B．將③、④兩導體分別接入電路，可以探究導體電阻與橫截面積是否有關 C．本實驗可以用電流表示數反映導體電阻大小，電流表示數越大反映導體電阻越大 D．當斷開開關電路中沒有電流時，接入電路中的導體電阻也將變?yōu)榱? 7．由同種材料制成的長度相同、橫截面積不同的AB和BC兩段導體，按如圖所示的方式連入電路中，導體的電阻及通過的電流大小關系正確的是（　?。?A．RAB＞RBC，IAB＝IBC B．RAB＞RBC，IAB＜IBC C．RAB＜RBC，IAB＝IBC D．RAB＜RBC，IAB＜IBC 8．2023年1月31日，中國第一條量子芯片生產線通過央視新聞客戶端首次向公眾亮相。量子計算機被看做是未來技術的制高點，這足以證明我國擁有的彎道超車實力。芯片是指含有集成電路的硅片，制造芯片的主要材料是（　?。?A．半導體材料 B．超導體材料 C．絕緣材料 D．磁性材料 9．如圖能用滑動變阻器調節小燈泡由亮到滅的電路是（　　） A． B． C． D． 10．如圖所示，下列說法正確的是（　?。? A．如圖甲的電阻，在電路中可以像滑動變阻器一樣改變阻值 B．如圖乙，閉合開關S時，小燈泡L正常發光，然后用點燃的酒精燈對白熾燈的鎢絲加熱；可觀察到小燈泡L的亮度明顯變暗。這個實驗說明了鎢絲電阻隨溫度升高而變小 C．如圖丙，電位器為音量控制器，接入電路中是BC兩接線柱，滑片順時針旋轉時，電流變大，音量增大 D．如圖丁，油量減少時，滑動變阻器R的阻值變大，油量表的示數變大 二、填空題 11．如圖所示，電源電壓是3V且不變，S閉合后電壓表示數為1V，則燈L2兩端的電壓為 　 　V；若斷開開關，電壓表示數 　 ?。ㄟx填“變大”、“變小”或“不變”）。 12．如圖所示，電源電壓恒定，當開關S1閉合、S2斷開時，電壓表的示數為1.8V；當S1斷開、S2閉合時，電壓表的示數為3V，則此時燈L1兩端的電壓為 　 　V，燈L2兩端電壓為 　 　V。 13．如圖所示的電路，電源電壓恒定不變。當a、b都是電壓表時，閉合開關S1和S2，a、b示數分別是6V、3.5V，那么燈L1兩端的電壓為 　 　V，L2兩端的電壓是 　 　V，當a、b都是電流表時，斷開開關S2、閉合開關S1，a、b示數分別是0.28A、0.5A，那么通過燈L1的電流是 　 　A、L2的電流是 　 　A。 14．如圖，將包裝口香糖的錫箔紙剪成中間較窄的細條，然后將錫箔細條的兩端連接電池正負極，很快發現細條中較窄處開始冒煙起火，這是因?yàn)榧?xì)條將電池短路，導致電流很　 ?。ㄟx填“大”或“小”）。若ab段長度等于bc段長度，則ab段電阻　 　bc段電阻（選填“大于”或“小于”）。 15．電位器的外形及其內部構造如圖所示，A、B、C是電位器的三個接線柱，接入電路后通過調節滑片來調節燈泡的亮度，此電位器相當于是一個 　 　。使用時，若將接線柱A和C接入電路，調節電位器滑片的位置將 　 　（選填“能”或“不能”）改變燈泡的亮度；若順時針旋轉滑片時燈變亮，則應將 　 　兩個接線柱接入電路，并將其與燈泡 　 　聯。 16．如圖甲所示的電路中，滑動變阻器連入電路的電阻絲是 　 　段（選填“aP”“Pb”或“ab”）；如圖乙所示的電路中，滑動變阻器滑片向右移，燈亮度 　 ?。ㄟx填“變亮”“變暗”或“不變”）。 三、作圖題 17．如圖甲所示，試在甲、乙兩個〇內填入“電壓表”或“電流表”的符號，使兩燈組成并聯電路。 18．如圖所示，根據實物圖在虛線框內畫出與之對應的電路圖。 四、實驗探究題 19．小明選用兩節新電池，兩個小燈泡，一個電壓表來探究串聯電路電壓的特點。 （1）若要測量燈泡L1兩端的電壓，請?jiān)趫D甲中補充完整小明的實驗電路圖； （2）若小明連接最后一根導線時，小燈泡亮了，可能的原因是：　 ??；實驗中應選擇規格 　 ?。ㄌ睢跋嗤被颉安煌保┑男襞荩?（3）連接電路前，小明發現電壓表指針如圖乙所示，接下來他要對電壓表進行的操作是 　 ??； （4）在測L1兩端電壓時，閉合開關，發現電壓表示數為零，原因可能是 　 ?。僭O(shè)故障只發生在L1和L2）； （5）小芳保持電壓表的B連接點不動，只斷開A連接點，并改接到C連接點上，測量L2兩端電壓。她能否測出L2兩端電壓？　 　，理由是：　 　。 （6）用電壓表分別測出A與B、B與C、A與C兩點間的電壓為UAB、UBC、UAC得到的數據，記錄在下表中，分析實驗數據，你可得到串聯電路的電壓特點是 　 ??；（用式子表示） （7）小明接下來?yè)Q用其他規格的小燈泡又進行了幾次實驗，這樣做的主要目的是 　 　。 20．小明、小芳和小亮在做“探究影響導體電阻大小的因素”實驗時，做出了如下猜想。 猜想一：導體電阻與長度有關。猜想二：導體電阻與橫截面積有關。猜想三：導體電阻與材料有關。 實驗室提供了4根電阻絲，其規格、材料如下表所示： （1）如圖所示電路，閉合開關后，在M、N之間分別接上不同導體，通過觀察相關現象來比較導體電阻的大小，小明、小芳和小亮對圖中的電路設計提出了自己的觀點。 小明：電流表是多余的，觀察燈泡的亮度就可以判斷導體電阻的大小。 小芳：燈泡是多余的，根據電流表示數的變化就可以判斷導體電阻的大小。 小亮：燈泡和電流表需同時使用，缺一不可。 你贊同 　 ?。ㄟx填“小明”“小芳”或“小亮”）的觀點。 （2）為了驗證猜想二，可依次把M、N跟 　 　的兩端相連，閉合開關，記下電流表的示數，分析比較這兩根電阻絲電阻的大??；為了驗證猜想三，可依次把M、N跟 　 　的兩端相連，閉合開關，記下電流表的示數，分析比較這兩根電阻絲電阻的大小。 （3）依次把M、N跟電阻絲A、B的兩端連接，閉合開關，電流表的示數不同，分析比較A、B兩根電阻絲電阻的大小，可探究電阻跟 　 　的關系，其結論是 　 　。 （4）小麗在探究同樣的課題時，手邊只有一根電阻絲，那么，她利用這根電阻絲和上述電路，不能夠完成猜想 　 　的實驗驗證。 （5）本實驗中用到了控制變量法，請另外寫出一種運用此方法的實驗：　 　。 試驗次數UAB/VUBC/VUAC/V10.82.23.021.02.03.031.21.83.0導體代號材料長度/cm橫截面積/mm2A錳銅1.00.2B錳銅2.00.2C錳銅1.00.4D鎳鉻合金1.00.2
