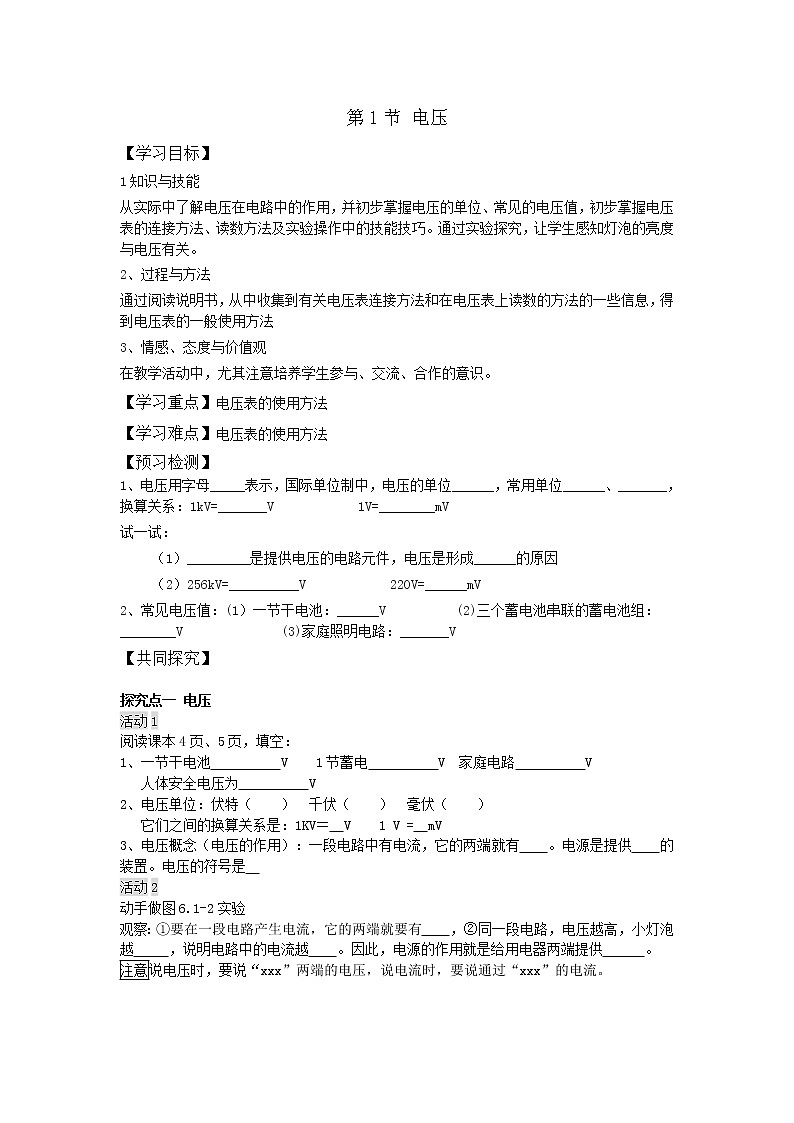

初中物理人教版九年級全冊第十六章 電壓 電阻綜合與測試導學案

這是一份初中物理人教版九年級全冊第十六章 電壓 電阻綜合與測試導學案，共3頁。學案主要包含了學習目標，學習重點，學習難點，預習檢測，共同探究，拓展練習等內容，歡迎下載使用。
1知識與技能
從實際中了解電壓在電路中的作用，并初步掌握電壓的單位、常見的電壓值，初步掌握電壓表的連接方法、讀數方法及實驗操作中的技能技巧。通過實驗探究，讓學生感知燈泡的亮度與電壓有關。
2、過程與方法
通過閱讀說明書，從中收集到有關電壓表連接方法和在電壓表上讀數的方法的一些信息，得到電壓表的一般使用方法
3、情感、態度與價值觀
在教學活動中，尤其注意培養學生參與、交流、合作的意識。
【學習重點】電壓表的使用方法
【學習難點】電壓表的使用方法
【預習檢測】
1、電壓用字母_____表示，國際單位制中，電壓的單位______，常用單位______、_______，換算關系：1kV=_______V 1V=________mV
試一試：
（1）_________是提供電壓的電路元件，電壓是形成______的原因
（2）256kV=__________V 220V=______mV
2、常見電壓值：(1）一節干電池：______V (2)三個蓄電池串聯的蓄電池組：________V (3)家庭照明電路：_______V
【共同探究】
探究點一 電壓
活動1
閱讀課本4頁、5頁，填空：
1、一節干電池 V 1節蓄電 V 家庭電路 V
人體安全電壓為 V
2、電壓?jiǎn)挝唬悍兀? ） 千伏（ ） 毫伏（ ）
它們之間的換算關系是：1KV＝ V 1 V = mV
3、電壓概念（電壓的作用）：一段電路中有電流，它的兩端就有 。電源是提供 的裝置。電壓的符號是
活動2
動手做圖6.1-2實驗
觀察：①要在一段電路產生電流，它的兩端就要有 ，②同一段電路，電壓越高，小燈泡越 ，說明電路中的電流越 。因此，電源的作用就是給用電器兩端提供 。
注意說電壓時，要說“xxx”兩端的電壓，說電流時，要說通過“xxx”的電流。
探究點二 怎樣連接電壓表
活動3：觀察電壓表，閱讀課本第5、6頁。 電壓表的電學元件符號：
電壓表使用規則：
（1）電壓表應該跟被測用電器 聯；
（2）電流從 接線柱流進，從 接線柱流出；
（3）被測電壓不要超過電壓表的 ；（在預先不知道被測電壓的大約值的情況下，如果判定被測電壓不會超過15V,可以先用 ，如果測得的電壓不超過3V,為提高準確性，應改為 量程測量。）
（4）電壓表 （選填“能”或“不能”）直接接在電源的兩極上。
活動4對比電流表。讀出下圖電壓表的示數 V
試著寫出在電壓表上讀數的步驟：



思考：比較電壓表和電流表使用有哪些相同和不同？
答：
活動5：1、取三只電池，用電壓表測出每一只電池的電壓。2、將三只電池串聯起來，測出這個電池組的電壓，

得出結論，串聯電池組的電壓與各電池電壓的關系：
【拓展練習】
1、學了電壓的知識后,你認為下列說法正確的是( )
A.只要電路構成通路,導體中就有電流通過 B.電路中只要有電壓就會有電流
C.電壓是電路中形成電流的原因 D.電路中有電流,則電路兩端一定有電壓
2、請讀出圖中電壓表的示數： 。
3、圖中元件用鉛筆畫線表示導線按下列要求連接起來，其中燈泡L1和L2串聯，電壓表V測L2兩端的電壓。
4、下圖中用電壓表測量燈泡L2兩端電壓正確的是（ ）
5、在測電壓時，先用0-15V量程試觸后的示數是2.6V，則下一步應該
6、思考題：一個蓄電池的正負極已經模糊，如何利用電壓表判斷蓄電池的正負極？
U1（V）
U2（V）
U3（V）
U（V）
