第十六章 電壓 電阻 期末復習練習 人教版物理九年級全一冊

這是一份第十六章 電壓 電阻 期末復習練習 人教版物理九年級全一冊，共7頁。

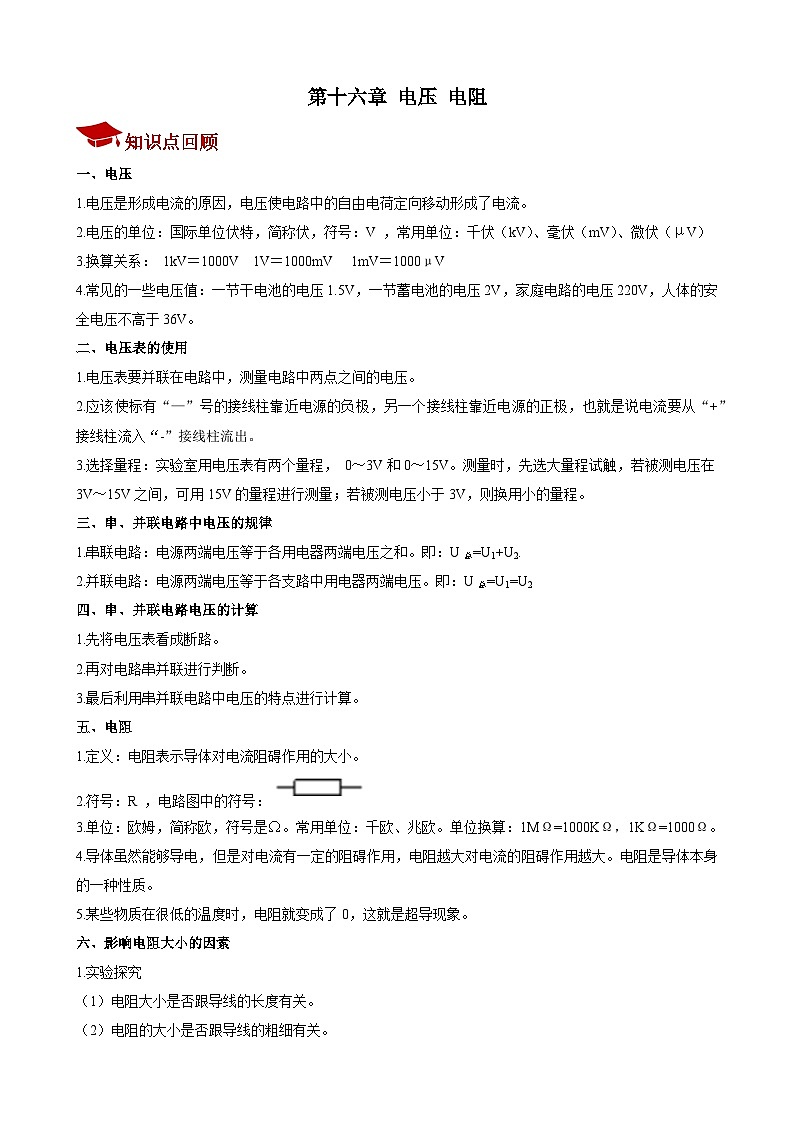

第十六章 電壓 電阻 知識點回顧 一、電壓 1.電壓是形成電流的原因，電壓使電路中的自由電荷定向移動形成了電流。 2.電壓的單位：國際單位伏特，簡稱伏，符號：V ，常用單位：千伏（kV）、毫伏（mV）、微伏（μV）3.換算關系： 1kV＝1000V　1V＝1000mV　 1mV＝1000μV 4.常見的一些電壓值：一節干電池的電壓1.5V，一節蓄電池的電壓2V，家庭電路的電壓220V，人體的安全電壓不高于36V。 二、電壓表的使用 1.電壓表要并聯在電路中，測量電路中兩點之間的電壓。2.應該使標有“—”號的接線柱靠近電源的負極，另一個接線柱靠近電源的正極，也就是說電流要從“+”接線柱流入“-”接線柱流出。 3.選擇量程：實驗室用電壓表有兩個量程， 0～3V和0～15V。測量時，先選大量程試觸，若被測電壓在3V～15V之間，可用15V的量程進行測量；若被測電壓小于3V，則換用小的量程。 三、串、并聯電路中電壓的規律 1.串聯電路：電源兩端電壓等于各用電器兩端電壓之和。即：U總=U1+U2. 2.并聯電路：電源兩端電壓等于各支路中用電器兩端電壓。即：U總=U1=U2 四、串、并聯電路電壓的計算 1.先將電壓表看成斷路。 2.再對電路串并聯進行判斷。 3.最后利用串并聯電路中電壓的特點進行計算。 五、電阻 1.定義：電阻表示導體對電流阻礙作用的大小。 2.符號：R ，電路圖中的符號： 3.單位：歐姆，簡稱歐，符號是Ω。常用單位：千歐、兆歐。單位換算：1MΩ=1000KΩ，1KΩ=1000Ω。 4.導體雖然能夠?qū)щ姡菍?duì)電流有一定的阻礙作用，電阻越大對電流的阻礙作用越大。電阻是導體本身的一種性質。 5.某些物質在很低的溫度時，電阻就變成了0，這就是超導現象。 六、影響電阻大小的因素 1.實驗探究 （1）電阻大小是否跟導線的長度有關。 （2）電阻的大小是否跟導線的粗細有關。 （3）電阻的大小是否跟導線的材料有關。 2.實驗方法：控制變量法。 3.結論：導體的電阻是導體本身的一種性質，它的大小與于導體的材料、長度和橫截面積等因素有關。 4.同種材料，橫截面積相同，長度越長，電阻越大；同種材料，長度相同，橫截面積越粗，電阻越??； 5.一般金屬導體的電阻是隨著溫度的升高而增大，而有些導體電阻，如鉛筆芯（石墨），其電阻是隨著溫度的升高而減小。在溫度變化不大時，一般不考慮溫度對電阻的影響。 七、變阻器 1.滑動變阻器： （1）電路符號：或者 （2）變阻原理：通過改變接入電路中的電阻絲的長度來改變電阻。 （3）結構示意圖： （4）作用：①通過改變電路中的電阻，逐漸改變電路中的電流和部分電路兩端的電壓；②保護電路。 （5）應用：音響設備上的電位器、風扇上的調速開關，握力計、油量表等都是利用了滑動變阻器的原理。 2.滑動變阻器的接法分析 八、電阻箱的讀數 1.各指針?biāo)甘緮?shù)乘以下面的倍數，然后相加。例如：下圖電阻箱的讀數為：R=9000+600+0+1=9601Ω。 綜合練習 一、單選題 1．關于電流和電壓，下列說法中正確的是（　?。? A．電路中的電壓是形成電流的原因 B．規定自由電荷定向移動的方向?yàn)殡娏鞣较?C．只要電路中有電源，電路中就一定有電流 D．只有正電荷的定向移動才能形成電流 2．如圖所示，能正確測出小燈泡L1兩端電壓的電路是（　　） A． B． C． D． 3．如圖所示的電路中，電源電壓為3V，閉合開關后，電壓表示數為3V，出現此故障的原因（　?。? A．一定是R1斷路 B．一定是R2斷路 C．可能是R1短路 D．可能是R2短路 4．關于導體電阻，下列說法正確的是（　?。? A．導體的電阻與通過導體的電流無關 B．導體兩端的電壓為零時，導體電阻為零 C．只增加導體的橫截面積，導體的電阻增大 D．銅導線的電阻比鐵導線的電阻小 5．如圖所示的電路中，將開關S閉合，燈L1和L2均發光，下列說法中正確的是（　?。? A．燈L1和L2是并聯的 B．電壓表測的是電源兩端的電壓 C．若燈L1發生斷路，燈L2將熄滅 D．若開關S斷開，電壓表示數為零 6．如圖所示，為兩種材料不同，橫截面積也不同的圓柱形導體連接在電路中的電路圖，下列關于電流的說法正確的是（　?。? A．A導體橫截面積較小，電阻較大，電流較小 B．B導體橫截面積較大，電阻較小電流較大 C．A，B材料不同，無法判斷電阻大小，無法確定電流大小 D．A，B導體串聯，電流大小相等 7．如圖所示，要使滑片向左移動時，電阻變小，應選擇的接線柱是（　?。? A．A和B B．A和C C．C和D D．B和D 8．小明家里有一個可調亮度的臺燈甲，拆開之后發現它是通過電位器乙（相當于滑動變阻器）來調節亮度的，如圖所示，b與金屬滑片相連，轉動旋鈕可調節燈泡亮度。下列分析正確（　?。? A．若只將b、c接入電路，順時針轉動旋鈕燈泡亮度變暗 B．若只將b、c接入電路，逆時針轉動旋鈕燈泡亮度變暗 C．若只將a、c接入電路，順時針轉動旋鈕燈泡亮度變亮 D．若只將a、b接入電路，逆時針轉動旋鈕燈泡亮度變暗 二、填空題 9．當人接觸汽車時有時會被“電”一下，這時手拿如圖所示的靜電消除器接觸汽車，消除器中的LED燈發光，若瞬間電流方向是由消除器流向汽車，則汽車帶的是　 ?。ㄌ睢罢被颉柏?fù)”）電荷，LED燈是由　 　（填“半導體”或“超導體”）材料制成的。 10．如圖所示，是某同學在做電學實驗時，不慎將電壓表和電流表的位置在電路中互換了。若閉合開關，則可能導致　 　和　 　及線路損壞。（均選填“電流表”“電壓表”“電源”或“小燈泡”） 11．如圖甲所示的正常電路中，當閉合開關后，兩個電壓表的指針均如圖乙所示，則電壓表V1的示數為　 　V， R2兩端的電壓為　 　V。 12．請你回答下列問題： （1）如圖甲所示，將電源、燈泡、玻璃、開關依次連入電路，閉合開關，燈泡不亮。用酒精燈灼燒玻璃，隨著該處玻璃溫度升高，可見燈泡逐漸變亮起來。此現象說明　 　； （2）如圖乙所示，電源電壓不變，閉合開關，燈泡L發光。用酒精燈對日光燈燈絲加熱，可見小燈泡的亮度明顯變　 ?。ㄟx填“亮”或“暗”）。說明日光燈燈絲加熱后電阻變　 　（選填“大”或“小”）。 13．公路檢查站的“地磅”可以檢測貨車是否超載。如圖是某種地磅的工作原理圖，滑片P可在豎直放置的電阻R上滑動，當貨車質量增大時，電表示數變大，所指示的質量數也增大。則接線柱“1”應與“　 　”（選填“2”或“3”）連接，該電表應該是由一種　 ?。ㄟx填“電流表”或“電壓表”），電阻R0的作用是　 　。 三、作圖題 14．如圖所示，在虛線框內填入小燈泡L1和電表（電壓表或電流表）的電路元件符號，使燈L1與L2串聯，且開關S閉合后兩燈均能發光，電表有示數。 15．在圖所示電路的○填上適當?shù)碾姳矸?hào)。要求：閉合開關S，兩燈均能發光。 四、實驗探究題 16．如圖是探究“電阻大小與哪些因素有關”的實驗裝置。A、B、C、D是四根電阻絲，這四根電阻絲的材料、長度、橫截面積如圖所示。 （1）實驗中電流表示數越大，對應的電阻絲阻值越　 　。 （2）若選用A、B兩根電阻絲來進行實驗，是為了探究電阻大小與　 　的關系。 （3）小宇同學在探究“電阻大小與材料的關系”時，將電阻絲C接入電路，然后再將電阻絲D接入電路中，發現電流表示數發生改變，由此得出結論：導體電阻的大小與材料有關。同組的小玲同學指出這種方法是錯誤的，理由是　 　。 17．實驗課上探究串聯電路電壓的規律。 （1）實驗前，發現電壓表指針指向“0”刻度的左側，如乙圖。小麗接下來應該　 　。 （2）實驗中應選擇規格　 ?。ㄟx填“相同”或“不同”）的燈泡；連接電路時開關應處于　 　（選填“閉合”或“斷開”）狀態； （3）用電壓表分別測出L1和L2兩端電壓及串聯電路兩端的總電壓的值分別為U1、U2、U，經過多次實驗得到的數據記錄在如表中。分析實驗數據，可得到串聯電路的電壓規律是　 ?。ㄓ霉綄懗觯?； （4）進行多次實驗的主要目的是　 　。 五、計算題 18．在如圖所示的電路中，電源兩端電壓U＝12V并保持不變，請畫出該題的各個等效電路圖。求： （1）當閉合開關S和S2時，電阻R1兩端的電壓是多少？ （2）當開關S閉合，S1、S2斷開時，電阻R2兩端電壓為3V，電阻R1兩端的電壓是多少？ （3）當開關S、S1、S2都閉合時，通過電阻R1、R3的電流分別是0.6A、0.5A，電流表A的示數是多少？實驗次數U1/VU2/VU/V12.30.73.022.01.03.031.71.33.0
