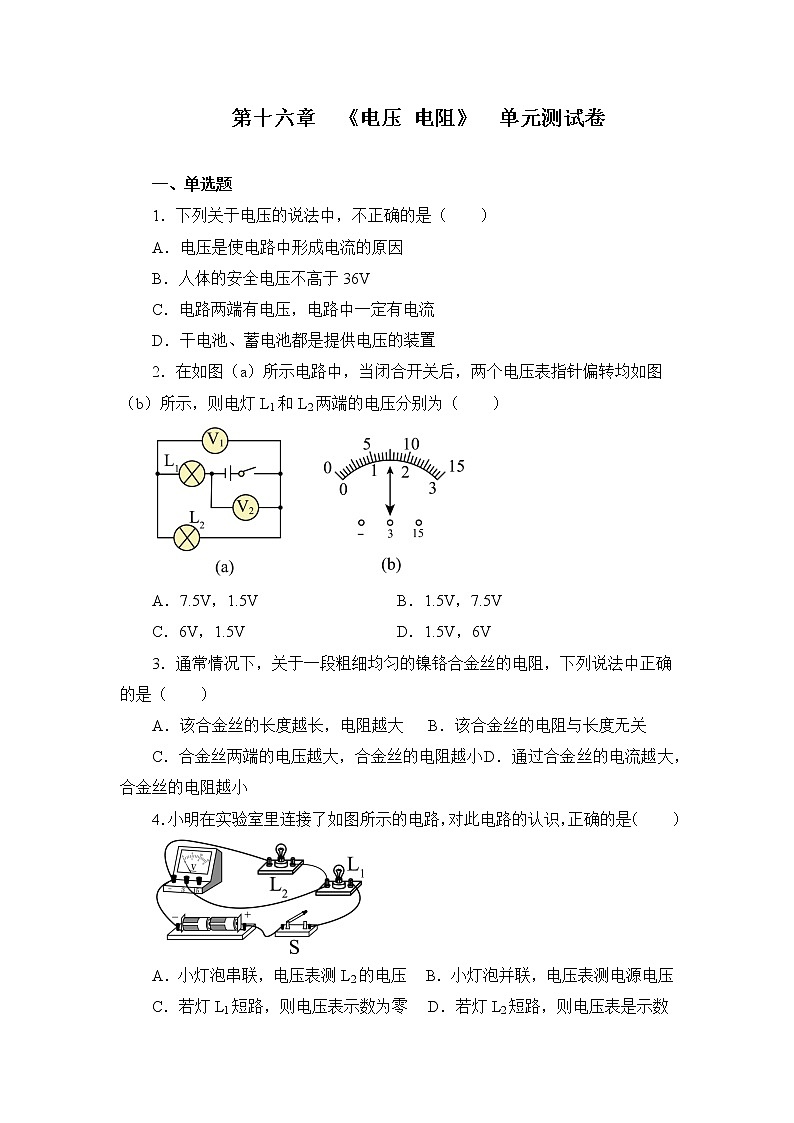

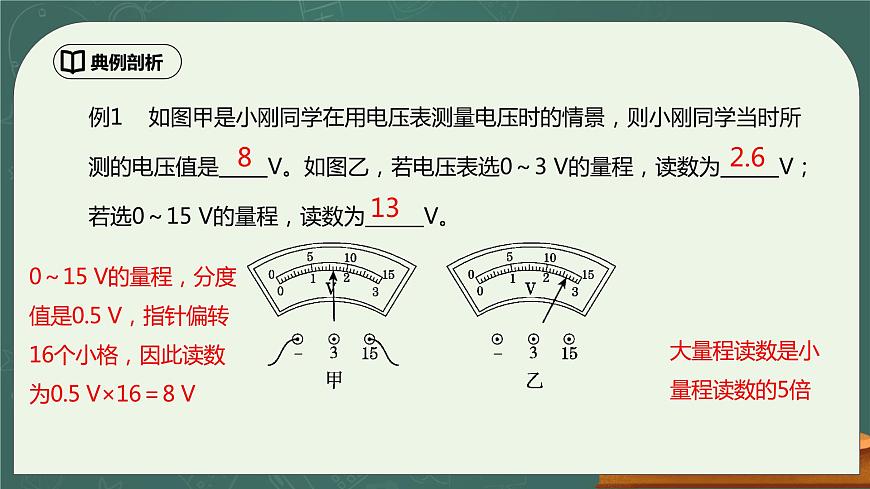

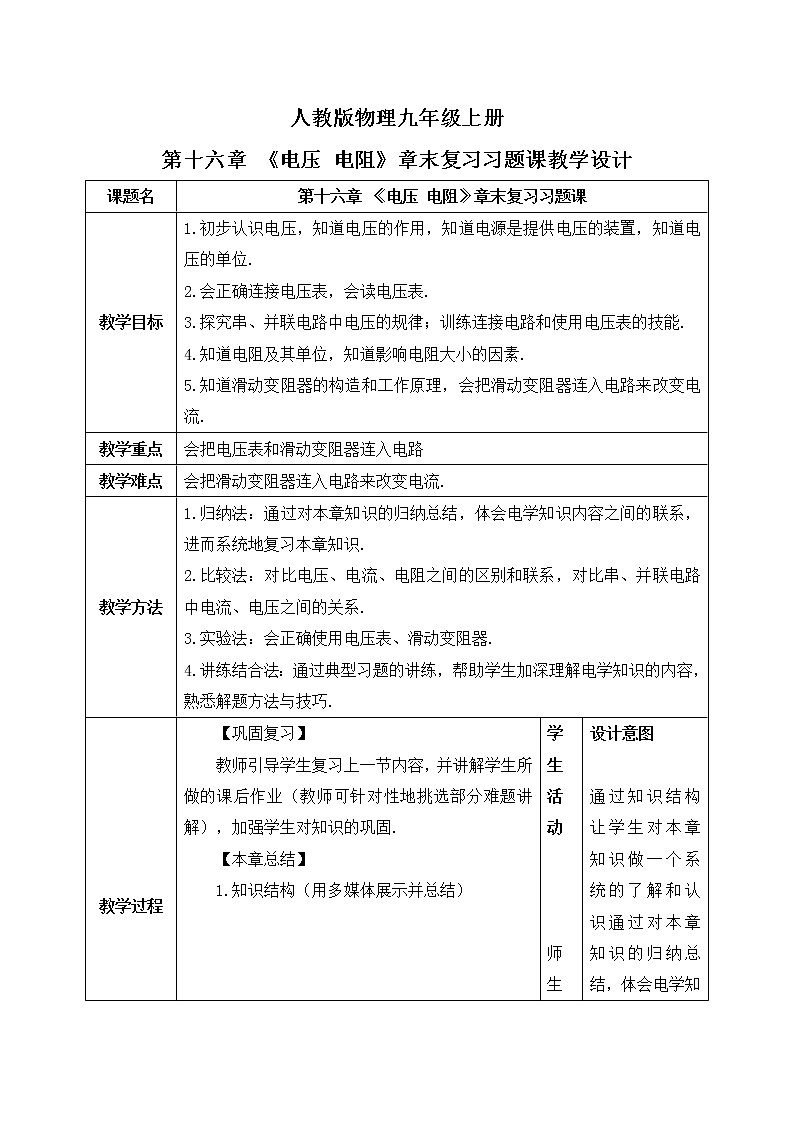

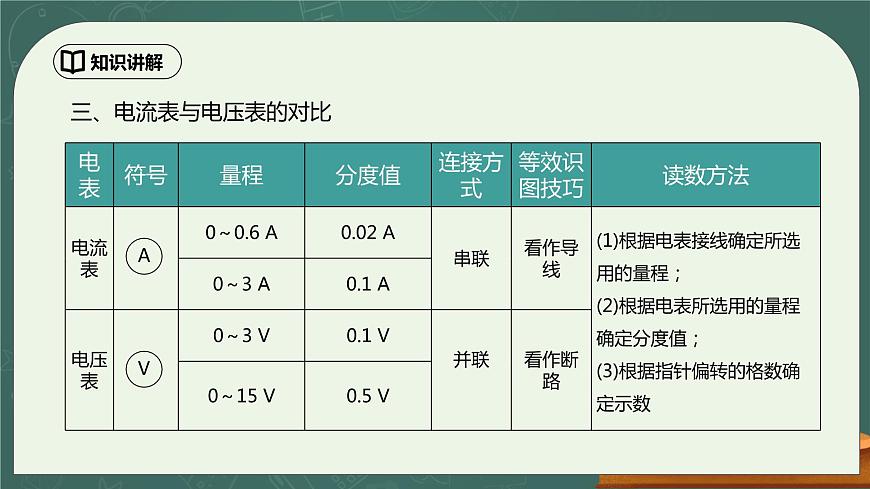

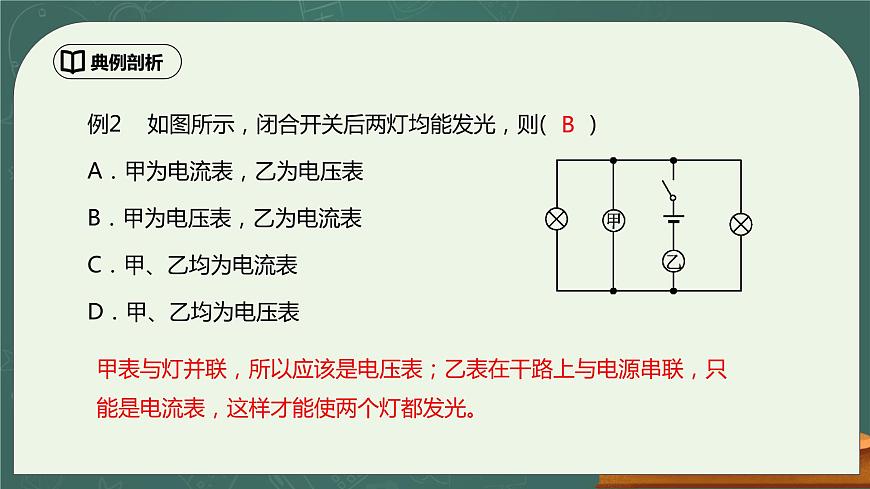

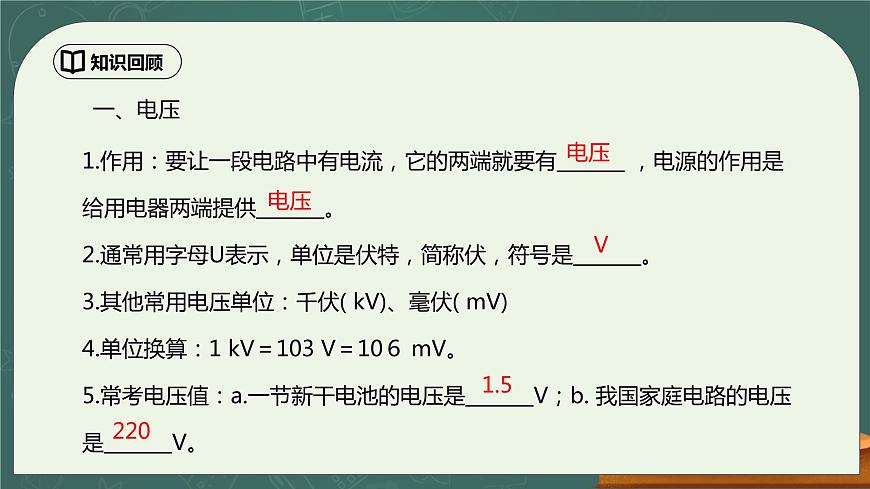

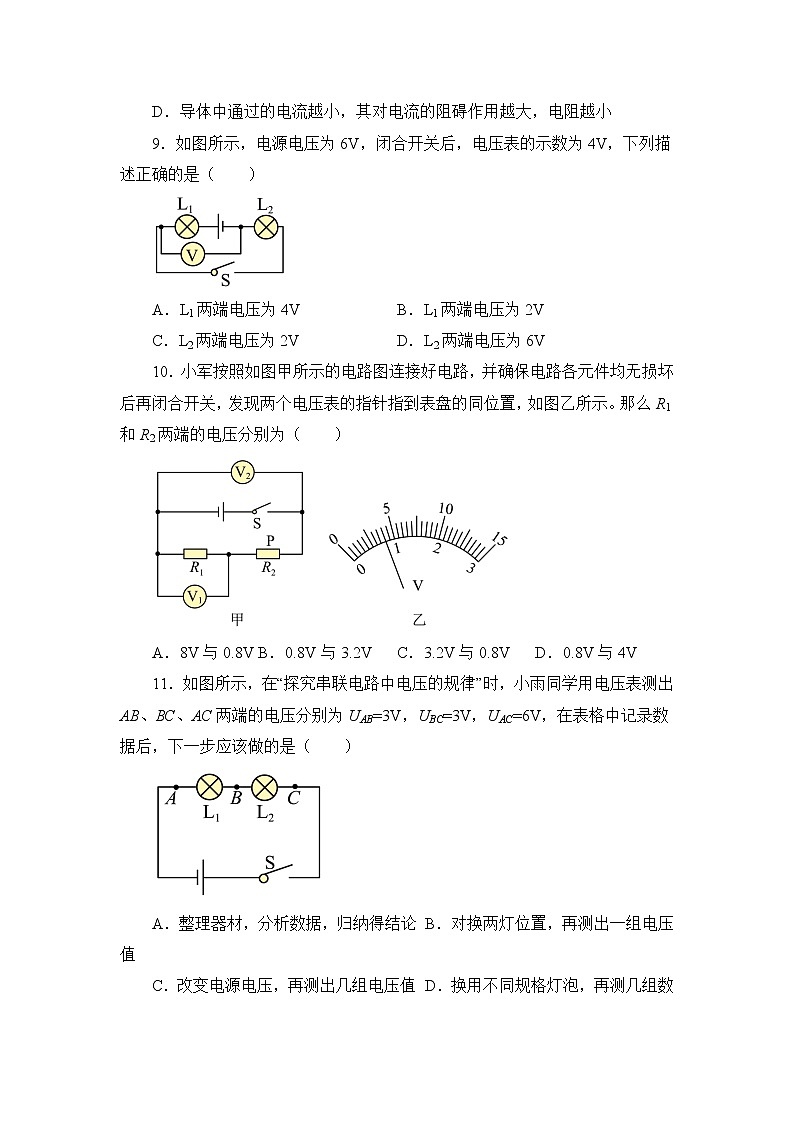

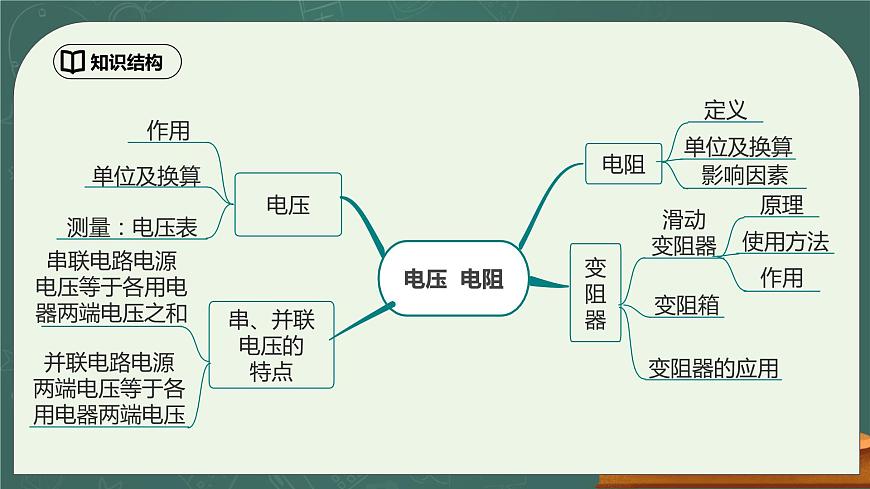

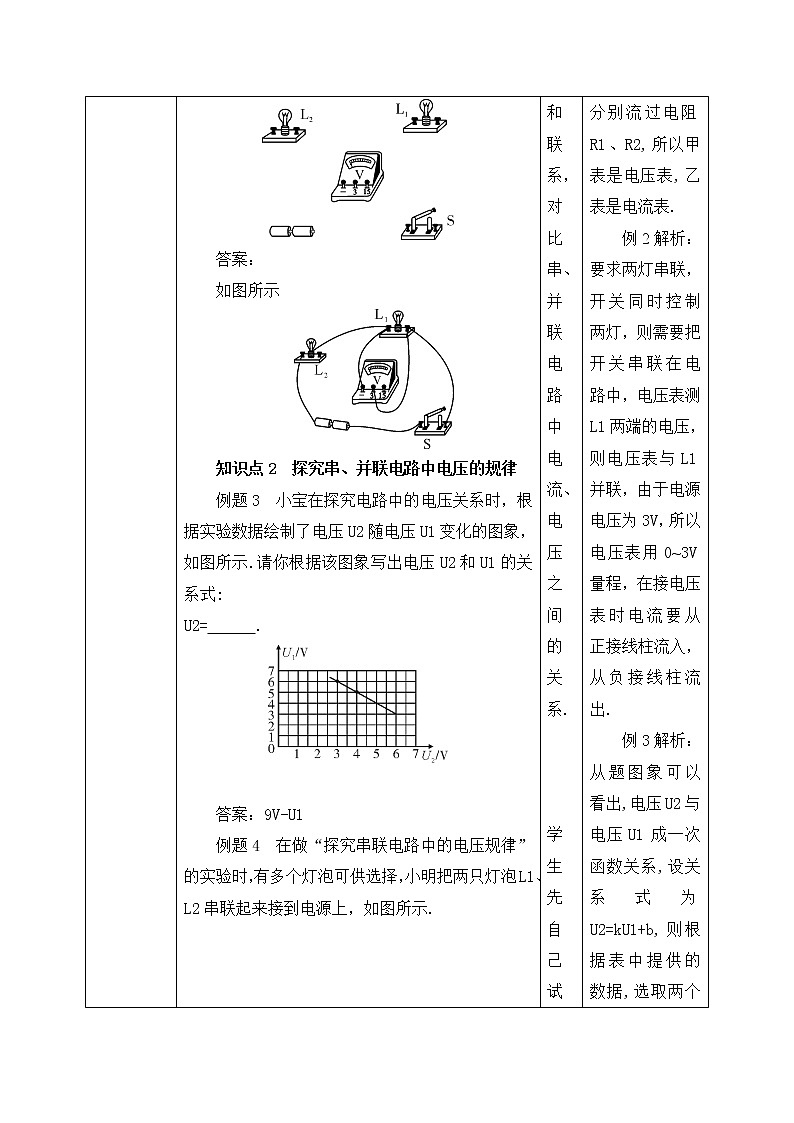

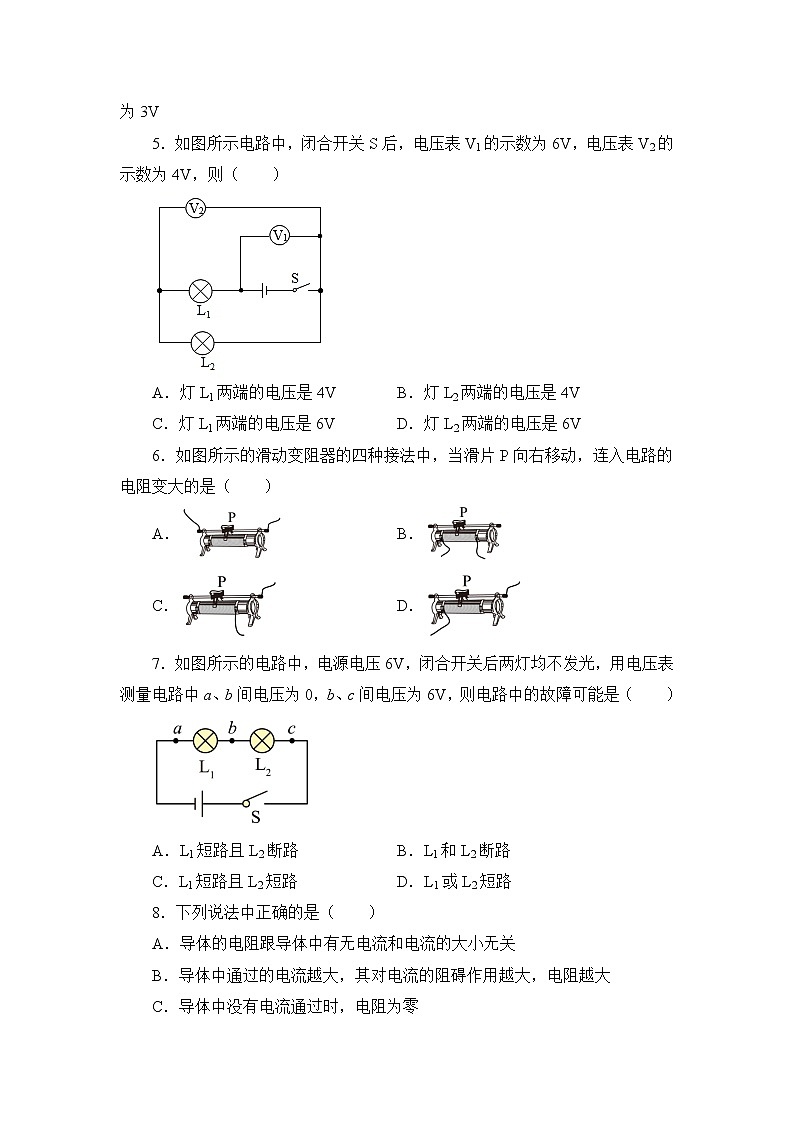

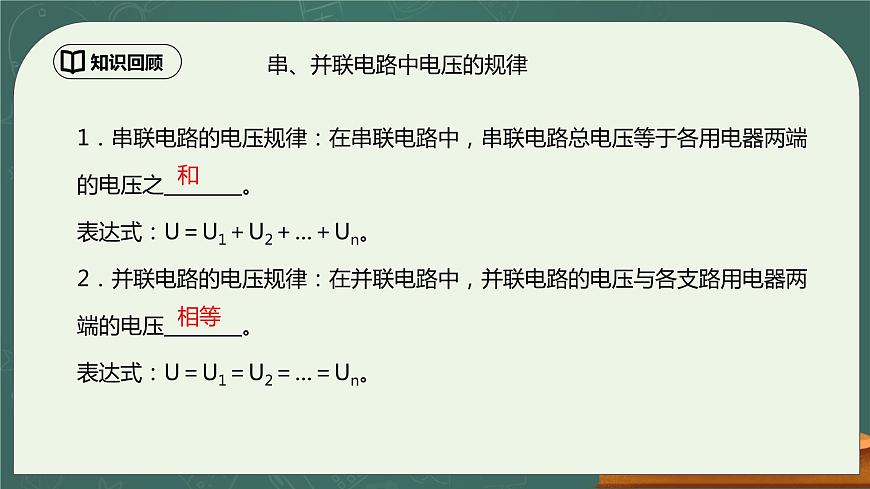

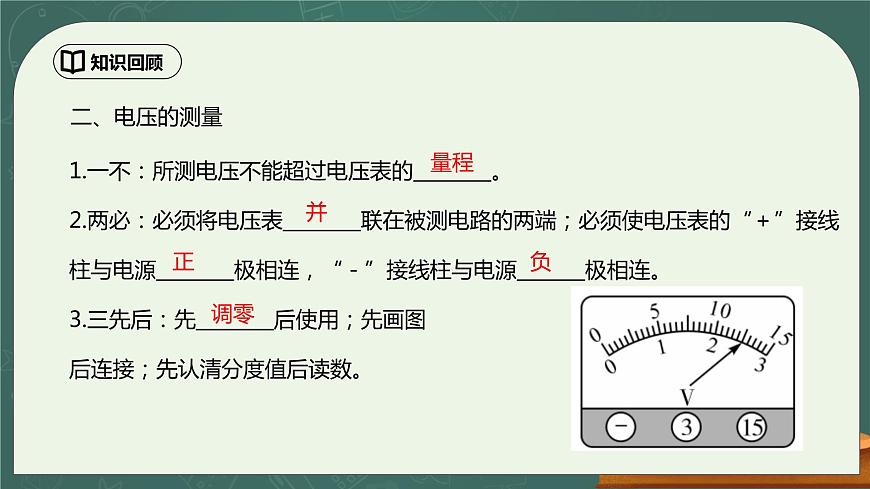

第十六章  《電壓 電阻》  單元測試卷 一、單選題1．下列關于電壓的說法中，不正確的是（　?。?/span>A．電壓是使電路中形成電流的原因B．人體的安全電壓不高于36VC．電路兩端有電壓，電路中一定有電流D．干電池、蓄電池都是提供電壓的裝置2．在如圖所示電路中，當閉合開關后，兩個電壓表指針偏轉均如圖所示，則電燈L1和L2兩端的電壓分別為（　?。?/span>A．7.5V，1.5V B．1.5V，7.5VC．6V，1.5V D．1.5V，6V3．通常情況下，關于一段粗細均勻的鎳鉻合金絲的電阻，下列說法中正確的是（　?。?/span>A．該合金絲的長度越長，電阻越大 B．該合金絲的電阻與長度無關C．合金絲兩端的電壓越大，合金絲的電阻越小 D．通過合金絲的電流越大，合金絲的電阻越小4．小明在實驗室里連接了如圖所示的電路，對此電路的認識，正確的是（　?。?/span>A．小燈泡串聯，電壓表測L2的電壓 B．小燈泡并聯，電壓表測電源電壓C．若燈L1短路，則電壓表示數為零 D．若燈L2短路，則電壓表是示數為3V5．如圖所示電路中，閉合開關S后，電壓表V1的示數為6V，電壓表V2的示數為4V，則（　?。?/span>A．燈L1兩端的電壓是4V B．燈L2兩端的電壓是4VC．燈L1兩端的電壓是6V D．燈L2兩端的電壓是6V6．如圖所示的滑動變阻器的四種接法中，當滑片P向右移動，連入電路的電阻變大的是（　　）A． B．C． D．7．如圖所示的電路中，電源電壓6V，閉合開關后兩燈均不發光，用電壓表測量電路中a、b間電壓為0，b、c間電壓為6V，則電路中的故障可能是（　?。?/span>A．L1短路且L2斷路 B．L1和L2斷路C．L1短路且L2短路 D．L1或L2短路8．下列說法中正確的是（　?。?/span>A．導體的電阻跟導體中有無電流和電流的大小無關B．導體中通過的電流越大，其對電流的阻礙作用越大，電阻越大C．導體中沒有電流通過時，電阻為零D．導體中通過的電流越小，其對電流的阻礙作用越大，電阻越小9．如圖所示，電源電壓為6V，閉合開關后，電壓表的示數為4V，下列描述正確的是（　?。?/span>A．L1兩端電壓為4V B．L1兩端電壓為2VC．L2兩端電壓為2V D．L2兩端電壓為6V10．小軍按照如圖甲所示的電路圖連接好電路，并確保電路各元件均無損壞后再閉合開關，發現兩個電壓表的指針指到表盤的同位置，如圖乙所示。那么R1和R2兩端的電壓分別為（　?。?/span>A．8V與0.8V B．0.8V與3.2V C．3.2V與0.8V D．0.8V與4V11．如圖所示，在“探究串聯電路中電壓的規律”時，小雨同學用電壓表測出AB、BC、AC兩端的電壓分別為UAB=3V，UBC=3V，UAC=6V，在表格中記錄數據后，下一步應該做的是（　　）A．整理器材，分析數據，歸納得結論 B．對換兩燈位置，再測出一組電壓值C．改變電源電壓，再測出幾組電壓值 D．換用不同規格燈泡，再測幾組數據12．如圖所示，電源電壓為6 V ，閉合開關后發現電流表的指針幾乎不偏轉，電壓表的示數為6 V， 兩表接法均正確，可能出現的故障是（　　）A．電燈L1的燈絲熔斷 B．開關接觸不良C．電燈L1被短路 D．電流表被燒二、作圖題13．如圖要測量小燈泡兩端的電壓，請找出那根連錯的導線，在這根導線上畫“”，并用筆畫線重新畫出一根正確連接的。14．試設計一個電路，兩個燈泡并聯，開關控制兩個燈泡，用電流表測量通過L1的電流，用電壓表測L2兩端的電壓，并畫出相應的電路圖。15．用滑動變阻器改變小燈泡的亮度。 三、填空題16．電壓表是測量電路中兩點間___________的儀表，電壓表在電路圖中的符號是___________。17．如圖所示，在燒杯中加入鹽水，然后將連在電壓表上的銅片和鋅片插入鹽水中，這樣就制成了一個鹽水電池，觀察電壓表的接線盒指針偏轉可知：銅片是鹽水電池的__極，電池的電壓為__V。18．一節干電池的電壓是___________V，我國家庭電路的電壓是___________V；不高于___________V的電壓對人體才是安全的。19．居家學習期間，小亮利用家中物品開展實踐活動。如圖是他自制的調光小臺燈，物體應選擇_______（選填“鉛筆芯”或“塑料細棒”），閉合開關，向左移動夾子，小燈泡變亮，說明電阻的大小與導體的_______有關。20．如圖所示的充電寶帶有手電筒功能。給充電寶充電時，充電寶相當于電路中的 ______。發光二極管是用 ______（選填“超導體”或“半導體”）材料制成的。21．如圖甲所示的電路中，電壓表所用的量程不明，當電路閉合后，V1和V2的示數分別如圖乙所示，則V1的讀數是______V，小燈泡L1上的電壓是______V。22．如圖所示的電路中，電源電壓保持不變。閉合開關后，當滑動變阻器滑片P向左移動時，電流表的示數將 ___________（選填“變小”、“不變”或“變大”），燈泡的亮度變 ________（選填“亮”或“暗”）。23．小雨將10個相同的小彩燈串聯起來接在家庭電路中，現測得通過第一個小燈泡的電流為200mA，則通過第6個小燈泡的電流為______A；一條馬路上共有110盞路燈，則每盞燈兩端的電壓為______V。24．如圖所示，開關閉合后，兩個電壓表的示數分別為圖示，則L1兩端的電壓為______V。25．請你回答下列問題：（1）按照圖乙所示，將電源、燈泡、玻璃、開關依次連入電路，閉合開關，燈泡不亮。用酒精燈灼燒玻璃，如圖甲所示，隨著該處玻璃溫度升高，可見燈泡逐漸變亮起來。說明玻璃在常溫下是______（選填“導體”或“絕緣體”），當條件改變時，可以變成______。（選填“導體”或“絕緣體”）（2）如圖所示，電源電壓不變，閉合開關，燈泡L正常發光。用酒精燈對日光燈燈絲加熱，可見小燈泡的亮度明顯變______（選填“亮”或“暗”）。說明日光燈燈絲加熱后電阻變______（選填“大”或“小”）。四、實驗題26．在“探究并聯電路的電壓特點”的實驗中，小萌同學選用“”和“3.8V ”兩個小燈泡組成了如圖1所示的并聯電路，然后用一個電壓表分別測量兩只燈泡和電源兩端的電壓。（1）當小萌將電壓表以如圖2所示的方式接入電路，閉合開關后，會出現的情況是_______電壓表無示數不亮、亮亮、不亮、都不亮（2）小萌排除故障繼續進行實驗，電壓表的量程應選擇0~_______；（3）小萌在得到一組實驗數據后，為了使實驗結論更具有普遍性，可以通過改變_______，對電源、燈泡兩端電壓進行多次測量。27．以下是明明同學對串聯電路電壓規律進行的探究實驗。（猜想與假設）串聯電路總電壓等于各用電器兩端的電壓之和（設計與進行實驗）（1）按圖所示的電路圖連接電路；（2）閉合開關，用電壓表測出L1兩端的電壓；（3）在測L2兩端的電壓時，明明同學為了節省實驗時間，采用以下方法：電壓表所接的B接點不動，只斷開A接點，并改接到C接點上；（4）測出AC間的電壓。（交流與評估）UAB/VUBC/VUAC/V2.41.43.75（1）在拆接電路時，開關必須______；（2）明明同學用上面的方法能否測出L2兩端的電壓？為什么？______；（3）方法改進后，測出AB、BC、AC間的電壓記錄在下面表格中；分析明明同學的實驗數據可以得出的結論是：串聯電路總電壓______各用電器兩端的電壓之和（填“等于”或“不等于”）；（4）這個實驗在設計方案上還存在的不足之處是：______。28．在探究“導體的電阻跟哪些因素有關”的實驗中，某老師引導學生作了如下的猜想：猜想A：導體的電阻可能跟導體的材料有關；猜想B：導體的電阻可能跟導體的長度有關；猜想C：導體的電阻可能跟導體的橫截面積有關。如圖所示是他們進行實驗探究的器材，演示板上固定了a、b、c三條長度均是1m，d的長度是0.5m；a、b的橫截面積相同，材料不同；a、c的材料相同，但c的橫截面積大于a；a、d的材料和橫截面積都相同。（1）請寫出猜想B的依據：_________，此實驗中通過比較__________來比較電阻大小。（2）在探究電阻跟橫截面積的關系時，可依次把M、N跟_______的兩端連接，在探究電阻跟材料的關系時，可依次把M、N跟_______的兩端連接。（3）依次把M、N跟a、d的兩端連接，閉合開關，記下電流表的示數，分析比較a、d兩根金屬絲電阻的大小，可探究電阻跟_______的關系。若測得電流分別為0.18A和0.4A。由此可得出的結論是_______。29．在“探究影響導體電阻大小的因素”時，某實驗小組想利用圖甲所示的電路，分別將導體連接入A、B兩點間，對導體電阻跟它的長度、橫截面積、材料有關的猜想進行實驗驗證：猜想一：導體電阻跟導體長度有關：猜想二：導體電阻跟導體粗細有關猜想三：導體電阻跟導體材料有關。導體代號長度/m橫截面積/mm2材料11.00.2錳銅21.00.4錳銅31.00.6錳銅40.50.4錳銅5l.50.4錳銅61.00.6鎳鋁合金71.00.6鐵（1）實驗中把不同的電阻絲分別接入電路，閉合開關后觀察燈泡的亮度，燈泡越亮反映出所接入的導體的阻值越___________（選填“大”或“小”）；。（2）為驗證“導體電阻跟長度有關”，上表中可選用的三種導體是___________（填導體代號）；（3）小組中成員建議，在電路中再增加___________（填電路元件名稱）會更易于觀察：（4）另一成員對某電阻絲進行加熱，如圖乙所示，還可探究導體電阻與___________的關系。五、計算題30．如圖所示，閉合開關后，電流表的示數為0.46A，電壓表的示數為1.8V，電源電壓為3V，則（要求寫出計算過程）：(1) L1兩端的電壓為多少？(2)通過L2的電流為多少？
第十六章  《電壓 電阻》  單元測試卷參考答案1．C2．C3．A4．A5．B6．D7．A8．A9．B10．B11．D12．A13．14．
 15．16．電壓大小/電壓        17．正    0.6    18．1.5    220    36    19．鉛筆芯    長度    20．用電器    半導體    21．6    3.5    22．變大    亮    23．0.2    220    24．5.325．絕緣體    導體    暗    大    26．B    3    燈泡的規格    27．斷開    不能，電壓表正負接線柱接反了    等于    只進行一次實驗就得出結論，結論不具有普遍性    28．橫截面積相同的水管，管子越長阻力越大    電流表示數大小    a、c    a、b    電阻絲長度    導體材料橫截面積相同時，導體長度越長，導體電阻越大    29．小    2、4、5    電流表    溫度    30．(1)1.2V；(2)0.64A
