第十六章《電壓 電阻》培優試題 人教版九年級全一冊物理

這是一份第十六章《電壓 電阻》培優試題 人教版九年級全一冊物理，共7頁。

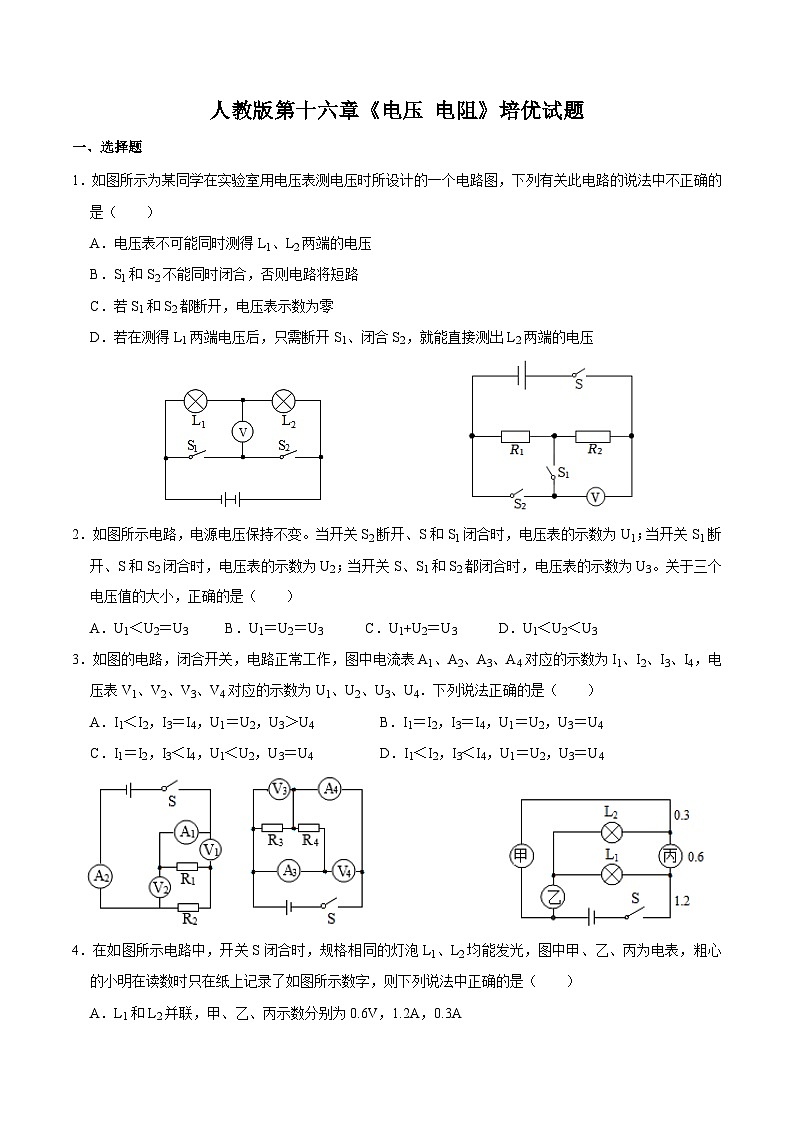

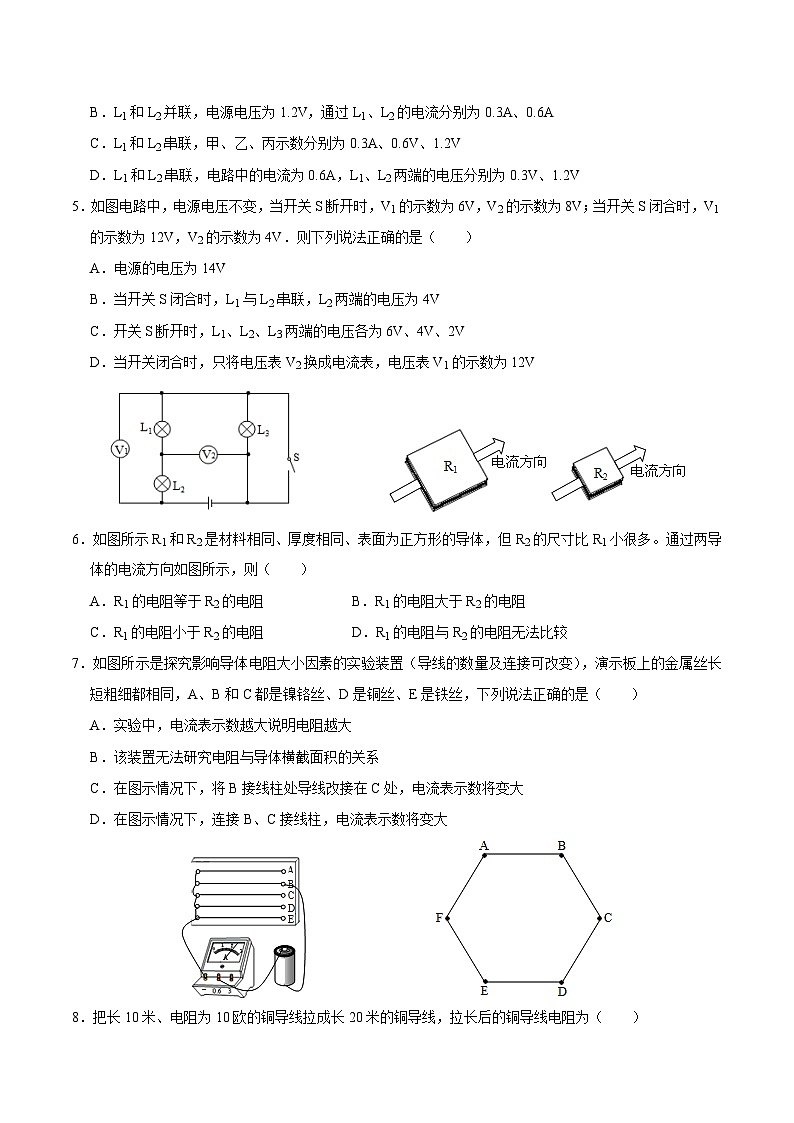

人教版第十六章《電壓 電阻》培優試題 一、選擇題 1．如圖所示為某同學在實驗室用電壓表測電壓時所設計的一個電路圖，下列有關此電路的說法中不正確的是（　?。?A．電壓表不可能同時測得L1、L2兩端的電壓 B．S1和S2不能同時閉合，否則電路將短路 C．若S1和S2都斷開，電壓表示數為零 D．若在測得L1兩端電壓后，只需斷開S1、閉合S2，就能直接測出L2兩端的電壓 2．如圖所示電路，電源電壓保持不變。當開關S2斷開、S和S1閉合時，電壓表的示數為U1；當開關S1斷開、S和S2閉合時，電壓表的示數為U2；當開關S、S1和S2都閉合時，電壓表的示數為U3。關于三個電壓值的大小，正確的是（　?。?A．U1＜U2＝U3 B．U1＝U2＝U3 C．U1+U2＝U3 D．U1＜U2＜U3 3．如圖的電路，閉合開關，電路正常工作，圖中電流表A1、A2、A3、A4對應的示數為I1、I2、I3、I4，電壓表V1、V2、V3、V4對應的示數為U1、U2、U3、U4．下列說法正確的是（　　） A．I1＜I2，I3＝I4，U1＝U2，U3＞U4 B．I1＝I2，I3＝I4，U1＝U2，U3＝U4 C．I1＝I2，I3＜I4，U1＜U2，U3＝U4 D．I1＜I2，I3＜I4，U1＝U2，U3＝U4 4．在如圖所示電路中，開關S閉合時，規格相同的燈泡L1、L2均能發光，圖中甲、乙、丙為電表，粗心的小明在讀數時只在紙上記錄了如圖所示數字，則下列說法中正確的是（　?。?A．L1和L2并聯，甲、乙、丙示數分別為0.6V，1.2A，0.3A B．L1和L2并聯，電源電壓為1.2V，通過L1、L2的電流分別為0.3A、0.6A C．L1和L2串聯，甲、乙、丙示數分別為0.3A、0.6V、1.2V D．L1和L2串聯，電路中的電流為0.6A，L1、L2兩端的電壓分別為0.3V、1.2V 5．如圖電路中，電源電壓不變，當開關S斷開時，V1的示數為6V，V2的示數為8V；當開關S閉合時，V1的示數為12V，V2的示數為4V．則下列說法正確的是（　?。?A．電源的電壓為14V B．當開關S閉合時，L1與L2串聯，L2兩端的電壓為4V C．開關S斷開時，L1、L2、L3兩端的電壓各為6V、4V、2V D．當開關閉合時，只將電壓表V2換成電流表，電壓表V1的示數為12V 6．如圖所示R1和R2是材料相同、厚度相同、表面為正方形的導體，但R2的尺寸比R1小很多。通過兩導體的電流方向如圖所示，則（　?。?A．R1的電阻等于R2的電阻 B．R1的電阻大于R2的電阻 C．R1的電阻小于R2的電阻 D．R1的電阻與R2的電阻無法比較 7．如圖所示是探究影響導體電阻大小因素的實驗裝置（導線的數量及連接可改變），演示板上的金屬絲長短粗細都相同，A、B和C都是鎳鉻絲、D是銅絲、E是鐵絲，下列說法正確的是（　?。?A．實驗中，電流表示數越大說明電阻越大 B．該裝置無法研究電阻與導體橫截面積的關系 C．在圖示情況下，將B接線柱處導線改接在C處，電流表示數將變大 D．在圖示情況下，連接B、C接線柱，電流表示數將變大 8．把長10米、電阻為10歐的銅導線拉成長20米的銅導線，拉長后的銅導線電阻為（　?。?A．10歐 B．20歐 C．40歐 D．2.5歐 9．如圖所示，六根完全一樣的電阻絲，電阻值均為R，依次連結構成一個正六邊形，連接處接觸良好并形成六個接線柱，將其任意兩個接線柱接入到電路中，則兩接線柱間的等效電阻的最大值和最小值分別是（　　） A．， B．， C．， D．， 10．如圖所示，在保證安全的情況下，肯定能用滑動變阻器調節小燈泡由亮到滅的是（　?。?A．B．C．D． 二、填空題 11．如圖甲，當開關S由接點1轉到接點2時，電壓表示數變化如圖乙所示，則燈泡L2兩端的電壓是 V，電源電壓是 　 　V。 12．如圖所示，電源電壓10V，電壓表V1的示數是6.5V，電壓表V2的示數是5.5V，則L1兩端的電壓是 V。 13．如圖所示是小明同學在實驗室見到的某種儀表的刻度盤，據此我們可以判斷出：這種儀表是用來測量 　 ?。ㄌ顚懳锢砹恐形拿Q）的，它此時的示數是 　 　。 14．某段導線的電阻是R，把它均勻拉伸到原長的6倍，再剪掉的長度，則剩下導線的電阻為 　 　。 15．如圖所示，開關閉合后，三只電壓表V1、V2、V3的示數分別為6V、4V、2V，燈泡L1兩端的電壓為　 　V，L3兩端的電壓為　 　V。 16．為了探究導線電阻與其長短、橫截面積的關系，小明把一根約2m長的　 ?。ㄟx填“鎳鎘合金絲”或“銅絲”）AB彎折成等長的三段，組裝成圖示電路，E、F是電夾，且E夾在A點位置不變。 （1）實驗中，小明將電夾F分別接到m、n和B點。此時，小明應通過觀察對比　 　（選填“電流表示數”或“合金絲接入電路的長度”）來判斷導線電阻的大小。 （2）為了探究電阻與橫截面積的關系，將An連接且保持不變，小明進行如下操作： ①電夾F接B，讀出電流I1； ②電夾F接m，讀出電流I2； ③先把　 　，再將電夾F接B，讀出電流I3。 若　 　（填寫I1、I2、I3大小關系），則可得到的結論是：長度、材料相同的導線，橫截面積越大，電阻越小。 （3）如果實驗過程中小明發現電流表指針偏轉較小，該如何改進？　 　。 三、實驗探究題 17．在探究影響導體電阻大小的因素時，小兵、小紅兩位同學作出了如下猜想： ①導體的電阻與導體的長度有關 ②導體的電阻與導體的橫截面積有關。 ③導體的電阻與導體的材料有關。 實驗室提供了4根電阻絲，規格、材料如下表 （1）為了驗證上述猜想①，應該選用編號為　 　兩根電阻絲進行實驗；如果選用編號為A、C兩根電阻絲進行實驗，是為了驗證猜想　 ?。ㄌ钚蛱枺?；分別將A和D兩電阻絲接入電路中M、N兩點間時，電流表示數不相同，由此，初步得到的結論是：長度和橫截面積相同時，　 　。 （2）有同學認為，可以根據燈泡亮度的變化來判斷接入的電阻絲阻值的變化情況。老師指出：此實驗中這種方法不可取。這是因為電源電壓一定時，所選電阻絲的阻值相差太小，燈泡亮度變化　 ?。ㄟx填“明顯”或“不明顯”）。 （3）在最近幾年，我國城鄉許多地區進行了輸電線路的改造，將原來細的鋁質輸電線換成較粗的鋁質輸電線，這樣就　 　了輸電線的電阻，從而可以　 　輸電線上的電能損失（選填“增大”或“減小”）。 18．下面是小明實驗小組“探究串并聯電路的電流、電壓特點”的實驗： （1）小明用如圖甲所示的電路探究并聯電路電流的特點，實驗思路如下：連接電路時開關應處于 　 　狀態，實驗中應該選擇規格 　 　（選填“相同”或“不同”）的小燈泡。接好電路后，把電流表分別接入到A、B、C三處； （2）根據實驗過程回答下列問題： ①實驗時，接好電路后，閉合開關發現兩燈都亮，但由于連線較亂，一時無法確定兩燈是串聯還是并聯，小明靈機一動，隨意拆下一根導線，發現兩燈都熄滅，因此他認定兩燈是串聯的，小明的方法是 　 ?。ㄟx填“正確”或“錯誤”）的； ②小明同學在測量A處的電流時，閉合開關前，發現電流表指針位置如圖乙所示，原因是 　 ??；解決問題后，電流表的示數如圖丙所示，則電流表的示數為 　 　A； ③根據實驗結論，應用到如圖丁中，圖中已標明了電流的方向，若b、c、d三條線路中的電流大小分別為0.1A、0.8A、0.2A，則a線路中的電流大小為 　 　A； （3）如圖戊在探究串聯電路電壓的特點，測量L1兩端電壓時，兩燈突然熄滅，電壓表示數為電源電壓，出現此故障的原因可能是 　 ??； （4）排除故障后，小明根據圖戊連接好電路。閉合開關，測出兩端電壓后，小明斷開開關，準備拆下電壓表，改接在B、C之間。小聰認為小明的操作太麻煩，他認為只需將與A點相連的導線改接到C點即可，小聰?shù)姆椒?　 　（選填“正確”或“不正確”），原因是 　 　。 四、作圖題 19．如圖小夢為測量小燈泡的功率所連的電路。請先找出此電路連接中的錯誤和不妥之處，用“×”作出標記并用筆畫線代替導線糾正，然后在右框中畫出正確的電路圖。 五、計算題 20．如圖所示是小明連接的電路，閉合開關后，兩燈都發光，電流表A1的示數為0.48A，電流表A2的示數為0.9A，電壓表示數為4.8V。 （1）分別求出通過燈L1、燈L2的電流及干路中的電流； （2）分別求出燈L1、L2兩端的電壓和電源的電壓。 編號材料長度/m橫截面積/mm2A鎳鉻合金0.50.5B鎳鉻合金1.00.5C鎳鉻合金0.51.0D錳銅合金0.50.5
