    人教版物理九年級上冊 第十六章單元測試(含答案)

    展開

    這是一份人教版物理九年級上冊 第十六章單元測試(含答案),共8頁。

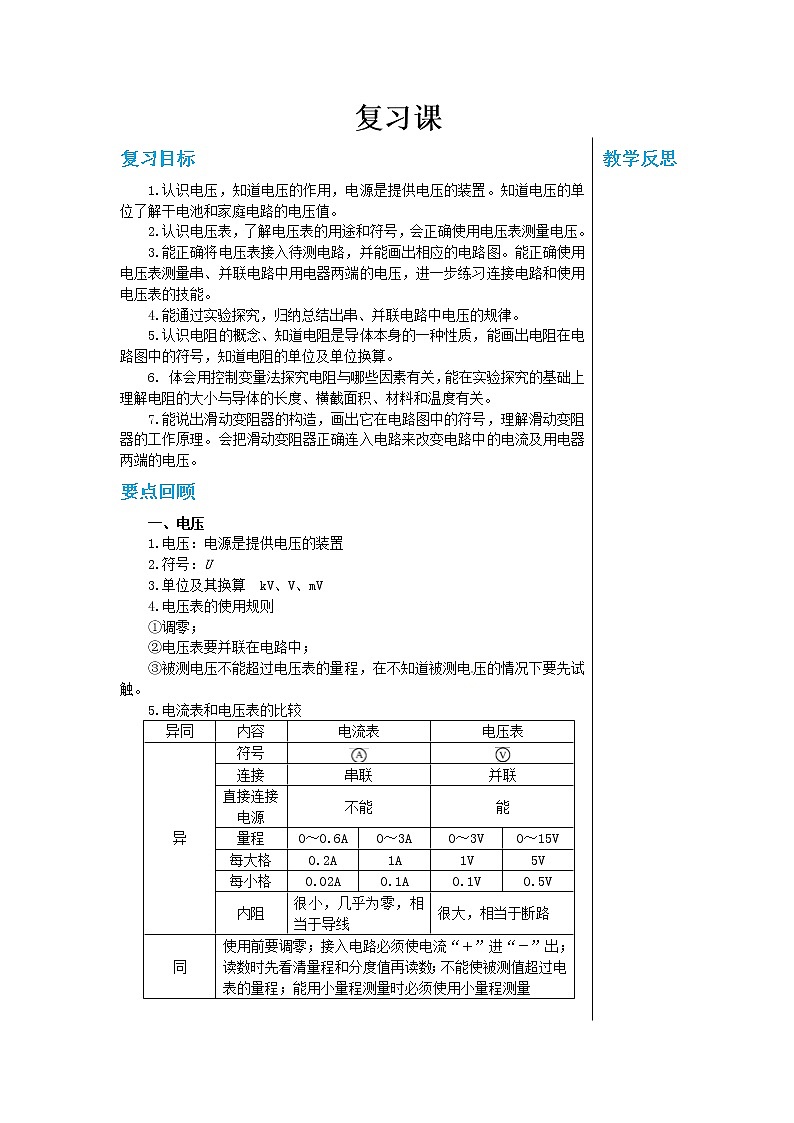

    復習復習目標1.認識電壓,知道電壓的作用,電源是提供電壓的裝置。知道電壓的單位了解干電池和家庭電路的電壓值。2.認識電壓表,了解電壓表的用途和符號,會正確使用電壓表測量電壓。3.能正確將電壓表接入待測電路,并能畫出相應的電路圖。能正確使用電壓表測量串、并聯電路中用電器兩端的電壓,進一步練習連接電路和使用電壓表的技能。4.能通過實驗探究,歸納總結出串、并聯電路中電壓的規律。5.認識電阻的概念、知道電阻是導體本身的一種性質,能畫出電阻在電路圖中的符號,知道電阻的單位及單位換算。6. 體會用控制變量法探究電阻與哪些因素有關,能在實驗探究的基礎上理解電阻的大小與導體的長度、橫截面積、材料和溫度有關。7.能說出滑動變阻器的構造,畫出它在電路圖中的符號,理解滑動變阻器的工作原理。會把滑動變阻器正確連入電路來改變電路中的電流及用電器兩端的電壓。要點回顧一、電壓1.電壓:電源是提供電壓的裝置2.符號:U3.單位及其換算  kV、V、mV4.電壓表的使用規則調零;電壓表要并聯在電路中;被測電壓不能超過電壓表的量程,在不知道被測電壓的情況下要先試觸。5.電流表和電壓表的比較異同內容電流表電壓表符號連接串聯并聯直接連接電源不能量程0~0.6A0~3A0~3V0~15V每大格0.2A1A1V5V每小格0.02A0.1A0.1V0.5V內阻很小,幾乎為零,相當于導線很大,相當于斷路使用前要調零;接入電路必須使電流“+”進“-”出;讀數時先看清量程和分度值再讀數;不能使被測值超過電表的量程;能用小量程測量時必須使用小量程測量 6.去表法分析電路原理:電流表的內阻很小,接入電路中可視為導線;電壓表的內阻很大,接入電路中可視為斷路。方法:去掉電流表,并用導線代替它連入電路;去掉電壓表,使所在電路斷開,這兩種去掉電表的方法都不會改變電路的結構。 7.用電流表、電壓表判斷電路故障(1)電流表示數正常而電壓表無示數的故障“電流表示數正?!北砻麟娏鞅硭诘碾娐窞橥?;“電壓表無示數”表明無電流通過電壓表,則故障原因可能是①電壓表?yè)p壞;②電壓表接觸不良;③與電壓表并聯的用電器被短接。(2)電壓表有示數而電流表無示數的故障“電壓表有示數”表明電壓表的兩個接線柱分別跟電源的兩端連通;“電流表無示數”表明沒有或幾乎沒有電流流過電流表。則故障原因可能是①電流表被短接;②和電壓表并聯的用電器斷路,此時電流表所在電路中相當于串聯了大電阻,電路中電流太小,電流表無明顯示數。(3)電流表、電壓表均無示數的故障兩表均無示數表明無電流通過兩表,除了兩表同時被短接外,最大的可能是主電路斷路導致無電流。8.串、并聯電路中電壓之間的關系:串聯電路兩端的總電壓等于各部分電路兩端的電壓之和。并聯電路各支路兩端的電壓相等。二、電阻1.定義及符號:①定義:電阻表示導體對電流阻礙作用的大小。②符號:R2.單位:國際單位:歐姆常用單位:千歐、兆歐換算:1MΩ=1000KΩ,1 KΩ=1000Ω3.影響因素:導體的材料、長度和橫截面積、溫度。實驗結論:相同條件下導體的電阻大小跟導體的材料有關。實驗結論:相同條件下導體越長,電阻越大。實驗結論:相同條件下導體的橫截面積越小,電阻越大。實驗結論:相同條件下導體的電阻跟溫度有關。對大多數導體來說,溫度越高,電阻越大,少數導體,電阻隨溫度的升高而減小。注意:導體的電阻是導體本身的一種性質,由其自身的影響因素決定,與電壓、電流無關。4.分類:(1)定值電阻:電路符號:。(2)可變電阻(變阻器):電路符號,。滑動變阻器:結構示意圖:變阻原理:通過改變接入電路中的電阻絲的長度來改變電阻。使用方法:串聯在電路中;“一上一下”;接入電路前應調到阻值最大處(滑片遠離下接線柱)。④滑動變阻器的使用注意事項:使用前,應先觀察滑動變阻器銘牌上標識的最大電阻值和允許通過的最大的電流;接入電路時,應把滑片移到電阻最大的位置,使電路中的電流最小,以免損壞用電器和電表。作用: 改變電路中的電阻,改變電路中的電流和部分電路兩端的電壓,保護電路。本章熱點題型一、電壓及其測量1  下列各種說法中錯誤的是(  )A.生活用電電壓為220 V            B.日常生產中有時還用到380 V的電壓C.一節干電池的電壓一般是2 V     D.不高于36 V的電壓是安全電壓E.標有“PZ220-40”字樣燈泡正常工作電壓是40 V  F.電壓只能使自由電子發生定向移動G.電路中有電流就一定有電壓H.電路兩端的電壓與電流同時存在、同時消失R.電壓使導體中產生大量自由電荷形成電流解析:一節干電池一般是1.5V,C錯誤;標有“PZ220-40”字樣燈泡正常工作電壓是220V,E錯誤; 電壓既可以使自由電子發生定向移動形成電流,也可以使正電荷發生定向移動形成電流,F(xiàn)錯誤; 電路兩端有電壓,當再閉合開關形成通路時,才會形成電流,H錯誤;導體中的自由電荷不是產生的,而是原來就有,在電壓的作用下發生了定向移動, R錯誤。答案:CEFHR跟蹤練習1  下面四幅電路圖中,儀表使用正確的是( ?。?/span> A            B            C             D圖16-1跟蹤練習2  圖16-2所示,下列電路圖中與實物圖一致的是(   圖16-2 A             B             C             D圖16-3跟蹤練習3 圖16-4所示,圖甲中電流表的讀數為     A,圖乙中電壓表的讀數為     V。 甲          乙圖16-4二、串、并聯電路電壓規律2  如圖16-5所示電路中,電壓表、電壓表、電壓表的示數分別為、,電流表、電流表的示數分別為,那么下列關系式正確的是(    )圖16-5A.,B.C.,D.,解析:解答本題的關鍵是認清電路的連接,分析電路圖時,可以先把電壓表去掉,可以看出這是一個串聯電路,根據串聯電路電流處處相等,得出電流的關系,然后再看電壓表分別并聯在哪部分電路的兩端,電壓表、電壓表分別測量?jī)蓚€(gè)小燈泡的電壓,電壓表測量?jī)蓚€(gè)燈泡串聯后的總電壓,根據串聯電路電壓的規律,可知。技巧:利用去電壓表法,分析電路的連接情況。答案:A跟蹤練習4  小芳在“探究串聯電路電壓特點”的實驗中,連接好了的實物電路圖如圖16-6甲所示,請你協助完成:圖16-6(1)在方框內畫出與圖甲對應的電路圖,并在電路圖中標上L1、L2。(2)在某次測量時,電壓表的示數如圖乙所示,此時燈L1兩端的電壓為     V。(3)閉合開關后,小芳發現L1、L2均不發光,電壓表有示數且大小接近3V,則電路中出現的故障可能是L1發生了     (選填“短路”或“斷路”)。(4)排除故障后,小芳在測量了燈L1兩端的電壓后,斷開開關,然后將導線AE的A端松開,接到D接線柱上,測量燈L2兩端的電壓,這一做法會造成     三、利用電壓表、電流表判斷電路故障3 如圖16-7,當開關S閉合后,兩個燈泡均發光,兩表均有示數。過一段時間后,發現電壓表示數變?yōu)?,電流表示數增大,經檢查,除小燈泡外其余器材的連接良好,造成這種情況的原因可能是(    )圖16-7A.燈斷路     B.燈短路C.燈短路     D.燈、均斷路解析:若燈斷路或燈、都斷路,則電流表示數是0,不符合題意,A、D選項錯誤;若燈短路,則電壓表示數不會為0,B選項錯誤;若燈短路,電壓表示數變?yōu)?,電路的電阻變小,電流變大,即電流表示數增大。答案:C跟蹤練習5  圖16-8所示,閉合開關,甲、乙、丙三燈泡均正常發光,兩電表均有示數。一段時間后,三燈泡突然熄滅,兩電表示數均變?yōu)榱恪H魧⒓?、乙兩燈泡互換,一電表示數仍為零,另一電表有示數。造成此現象的原因可能是( ?。?/span>圖16-8A.甲燈短路    B.甲燈斷路    C.乙燈斷路    D.丙燈斷路跟蹤練習6  圖16-9所示的電路中,兩個小燈泡的規格相同。閉合開關后,只有一個小燈泡發光,電壓表指針偏轉明顯。則故障原因可能是(  )圖16-9A. 短路 B. 斷路 C. 短路 D. 斷路 四、電阻4 用同種材料制成的粗細均勻的某段金屬導體,對于其電阻大小,下列說法正確的是(    )A.當導體兩端電壓和通過導體的電流為零時,導體的電阻為零B.當導體被均勻拉長后,它的電阻將減小C.電阻是導體本身的一種性質,所以溫度不論如何變化,電阻也不可能變?yōu)榱?/span>D.電阻是導體本身的一種性質,與電壓和電流無關解析:導體的電阻是導體本身的一種性質,與通過的電流大小和加在導體兩端電壓的高低沒有關系,A選項錯誤,D選項正確;導體被均勻拉長后,其橫截面積減小,同時長度增加,根據影響導體電阻的因素可知,拉長后的導體電阻增加,B選項錯誤;導體的電阻大小與導體的材料、長度、橫截面積和溫度有關,某些導體當溫度降到足夠低時,電阻為零,成為超導體,所以C選項錯誤。答案:D跟蹤練習7  在相同溫度下,關于導體的電阻,下列說法正確的是(  )A.銅線的電阻一定比鋁線的小 B.長度相同粗細也相同的銅線和鋁線電阻相等 C.長度相同的兩根銅線,粗的那根電阻較大 D.粗細相同的兩根銅線,長的那根電阻較大跟蹤練習8  超導現象是指某些物質在溫度很低時電阻變?yōu)榱愕默F(xiàn)象。如果某種超導材料能應用于實際,最適合用來制作( ?。?/span>A.保險絲           B.輸電導線C.電爐絲           D.滑動變阻器的電阻絲跟蹤練習9  在“探究影響導體電阻大小的因素”的實驗中,小明將長度和橫截面積均相同,但材料不同的電阻絲A和電阻絲B按照如圖16-10所示的方式連接起來。閉合開關,一段時間后,如果電流通過電阻絲A比電阻絲B產生的熱量少,這表明電阻絲____(選填“A”或“B”)的電阻較大,由此可見導體電阻大小與導體的____有關。(不考慮溫度對電阻的影響)     圖16-10五、滑動變阻器5 下面用滑動變阻器調節燈泡亮度的幾種方案,你認為能達到目的的方案是(    )      A.           B.          C.           D.圖16-11解析:A圖中小燈泡被短路,無論怎樣調節滑動變阻器,燈泡都不發光;B圖中滑動變阻器與燈泡并聯,起不到改變燈泡亮度的作用;C圖中滑片向上移動時,連入電路中電阻減小,電流增大,燈泡變亮,反之,燈泡變暗;D圖中滑動變阻器和燈泡都被短路,也不能調節燈泡亮度。答案:C 跟蹤練習10  一盞調光臺燈,其原理如圖16-12所示,閉合S,將滑片從左向右移動,電流表的示數和燈L兩端的電壓變化分別是( ?。?/span>圖16-12A.變大、變大 B.變大、變小 C.變小、變小 D.變小、變大跟蹤練習11  如圖16-13所示,電源電壓不變,L1、L2兩個燈泡的規格相同。閉合開關S,當滑動變阻器的滑片P 都從中點向右滑動的過程中,關于兩燈的亮度情況,說法正確的是( ?。?/span>     圖16-13A.L1始終比L2 B.L1始終比L2 C.L1和L2都變暗 D.L1和L2都變亮參考答案跟蹤練習1.B  2.A  3. 1.4  1.5  4.(1)如圖16-14所示 (2)1.9 (3)斷路 (4)電壓表的正負接線柱接反,損壞電壓表  5.B  6.A  7.D  8.B  9. B  材料 10.C  11.A圖16-14教學反思
