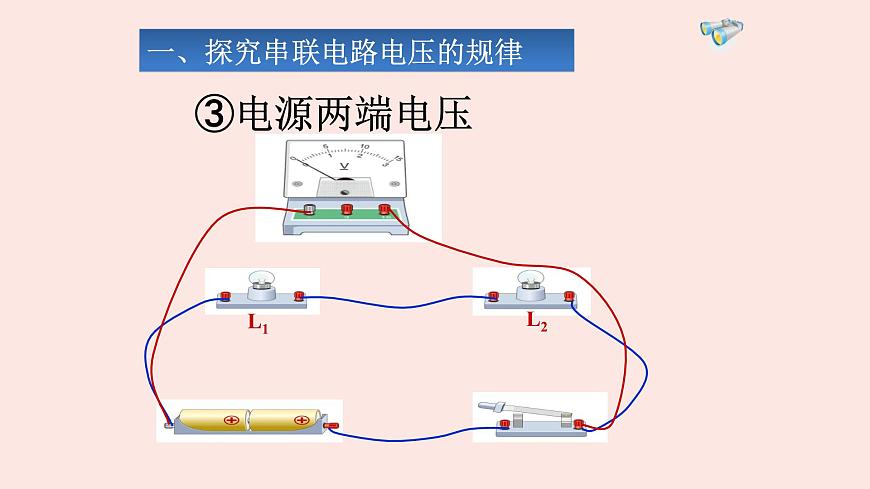

這是一份初中物理人教版九年級全冊第1節 電壓完整版課件ppt，共19頁。PPT課件主要包含了猜想假設，設計實驗，提出問題，②測燈L2兩端的電壓，③電源兩端電壓，實驗步驟，實驗結論，并聯電路中電壓的規律，數據表格等內容，歡迎下載使用。
探究串聯電路電壓的規律

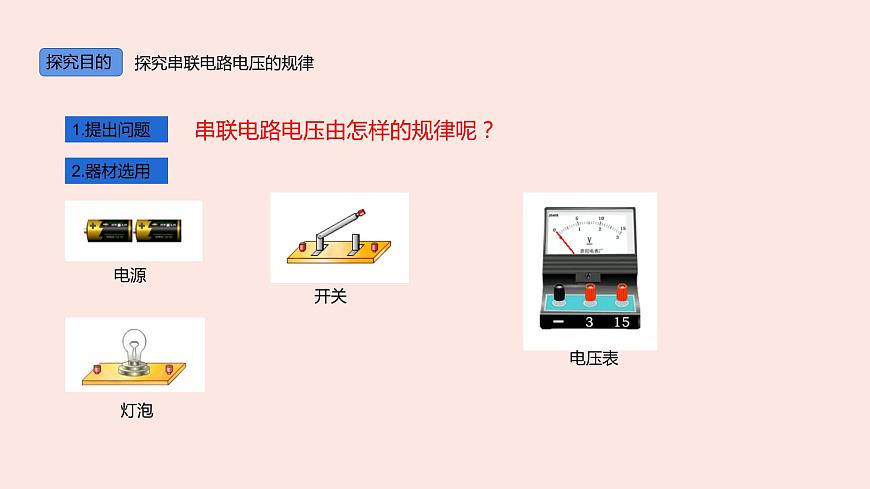

串聯電路電壓由怎樣的規律呢？
以銅為鏡，能夠正衣冠；以古為鏡，能夠知興替；以人為鏡，能夠明得失

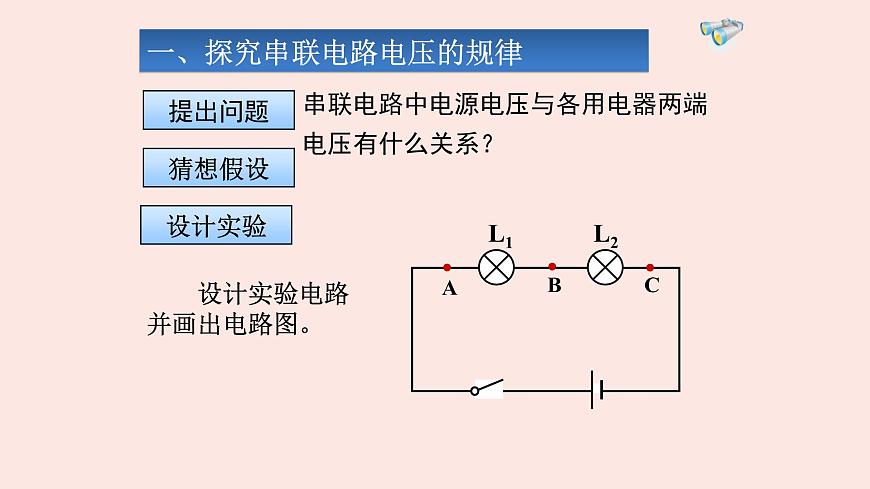

　　設計實驗電路并畫出電路圖。
一、探究串聯電路電壓的規律
串聯電路中電源電壓與各用電器兩端電壓有什么關系？

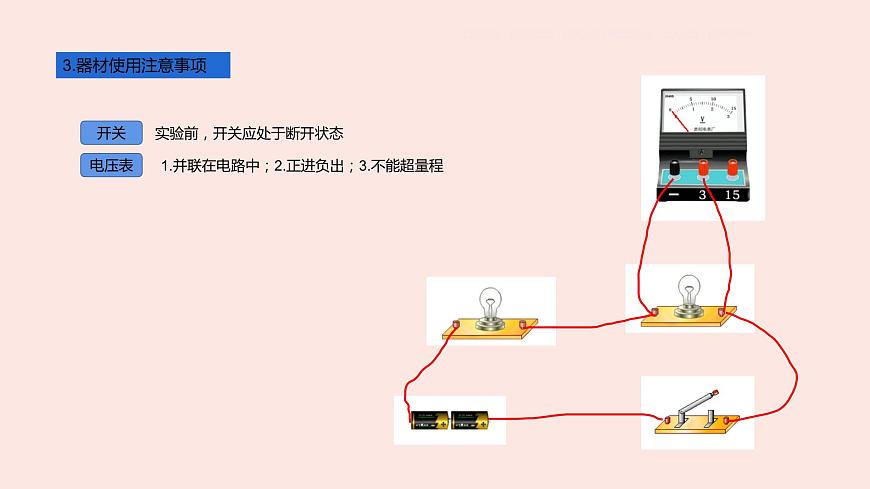

實驗前，開關應處于斷開狀態
1.并聯在電路中；2.正進負出；3.不能超量程

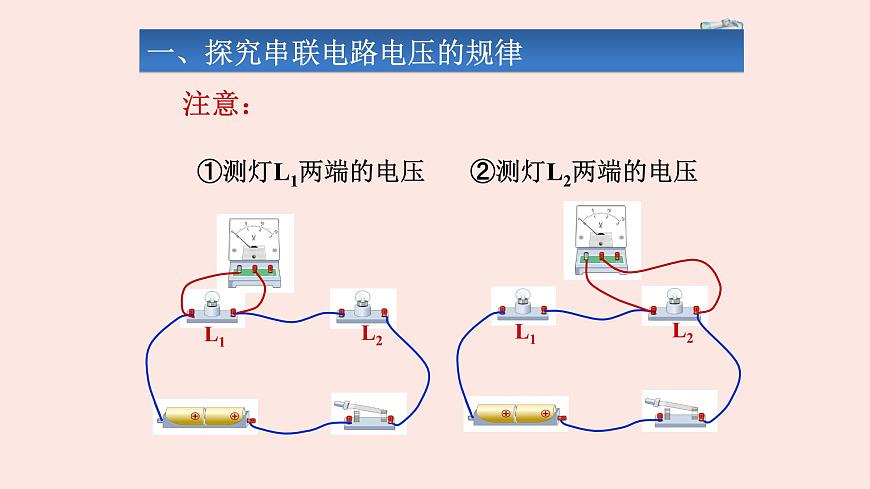

　　①測燈L1兩端的電壓

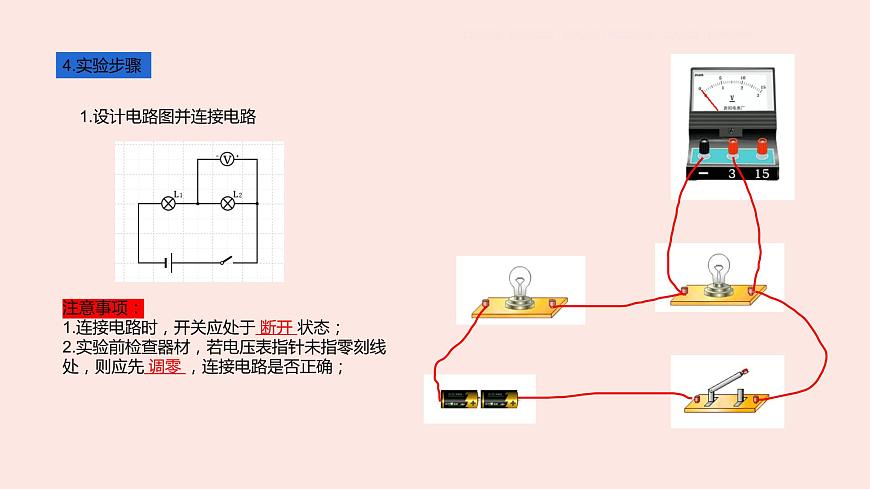

1.設計電路圖并連接電路
注意事項：1.連接電路時，開關應處于 斷開 狀態；2.實驗前檢查器材，若電壓表指針未指零刻線處，則應先 調零 ，連接電路是否正確；

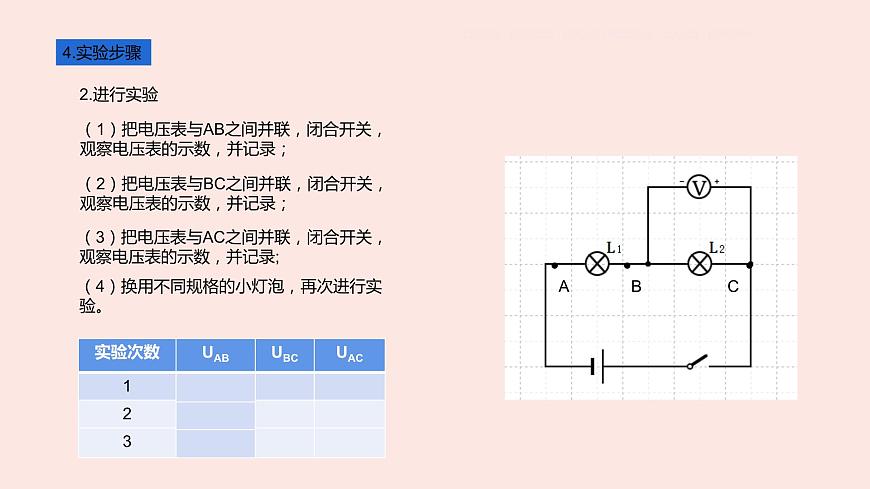

（1）把電壓表與AB之間并聯，閉合開關，觀察電壓表的示數，并記錄；
（2）把電壓表與BC之間并聯，閉合開關，觀察電壓表的示數，并記錄；
（3）把電壓表與AC之間并聯，閉合開關，觀察電壓表的示數，并記錄;
（4）換用不同規格的小燈泡，再次進行實驗。
　　1．設計實驗電路(畫電路圖）；
　　2．?dāng)嚅_(kāi)開關，按照電路圖連接電路,檢查電路；
　　3．把電壓表并聯在L1兩端測出電壓，記為U1；
　　4．把電壓表并聯在L2兩端測出電壓，記為U2， 測量電源電壓U記入表格；
　　5．更換不同燈泡，重復步驟3、4；
　　6．總結電源電壓和分電壓關系。
串聯電路兩端的電壓等于串聯電路中各部分電路兩端電壓之和。
探究并聯電路電壓的規律
探究串并聯電路電壓規律實驗中，采用的燈泡規格相同好還是不同好，為什么？
【實驗3】探究規格相同的兩個燈泡并聯電路電壓的關系
并聯電路中，當兩個小燈泡規格相同時：1.小燈泡兩端的電壓相等；2.電源兩端電壓與各支路小燈泡兩端的電壓相等。
【實驗4】探究規格不同的兩個燈泡并聯電路電壓的關系
并聯電路中，當兩個小燈泡規格不同時：1.小燈泡兩端的電壓相等；2.電源兩端電壓與各支路小燈泡兩端的電壓相等。
　?、?改變兩個小燈泡的規格重做上述實驗。
