串、并聯電路中的電流規律
1、在串聯電路中，電流處處相等
2、在并聯電路中，干路電流等于各支路電流之和
串、并聯電路中的電壓規律又是如何？
探究串、并聯電路中電壓的規律

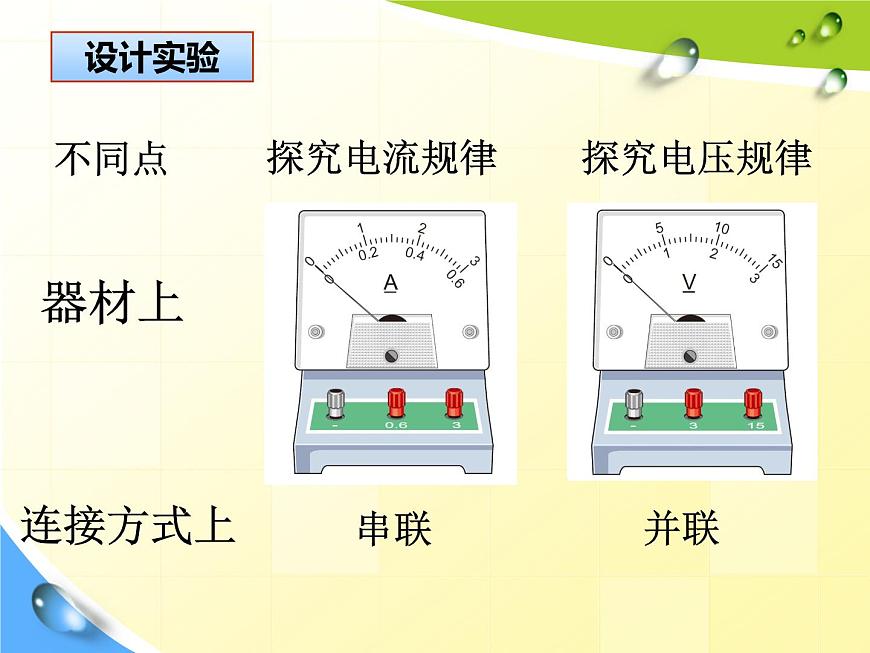

探究串、并聯電路中的電流規律
探究串、并聯電路中的電壓規律

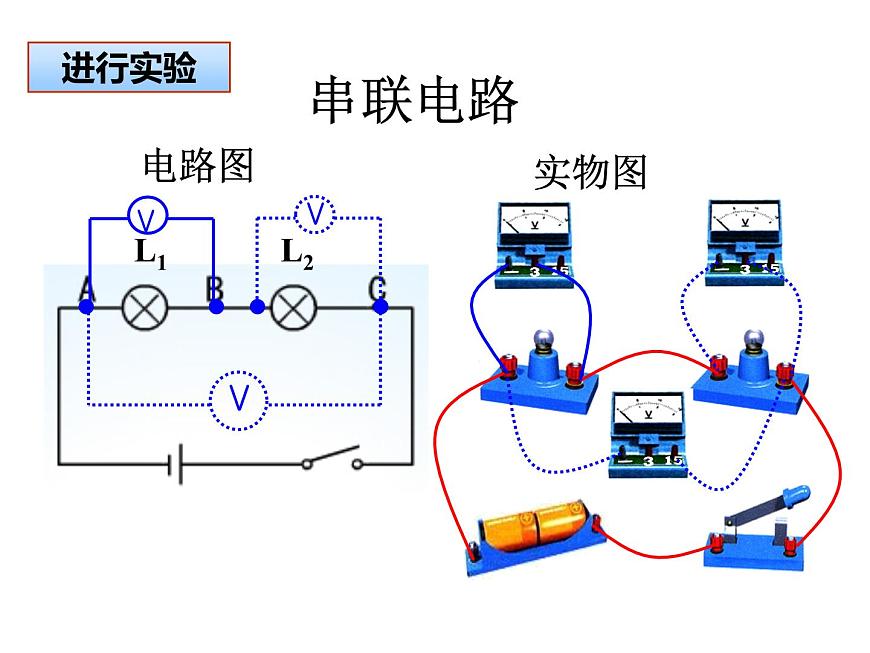

串、并聯電路中電壓規律的實驗電路圖及連接方式
　　在串聯電路中，電源兩端的電壓等于各用電器兩端電壓之和。
在并聯電路中，電源兩端電壓等于各支路用電器兩端電壓。
1.電壓表量程選擇錯誤
2.電壓表正負接線柱接反
　3．電壓表使用前指針未調零；
　4．連接電路時未斷開開關； 更換電壓表的連接位置和更換小燈泡時也未斷開開關。
5、剛剛有些同學通過實驗得到了這樣的表格
這個同學得到了兩個實驗結論：結論一：U1+U2=U結論二：U1=U2你們贊同嗎？
用串、并聯電路中的電壓規律識別串、并聯電路
串、并聯電路中電壓和電流的特點
根據串聯電路電壓規律U=U1+U2得U=2.5V+3.8V=6.3V
1、如下圖電路所示，閉合開關后電壓表V1的示數為2.5V，電壓表V2的示數為3.8V，電壓表V的示數應為 V。
2、在下圖電路中，閉合開關后電壓表V1的示數為2.5V，電壓表V2的示數應為 V，電壓表V的示數應為 V。
根據并聯電路電壓規律U=U1=U2得U=U1=U2 =2.5V
