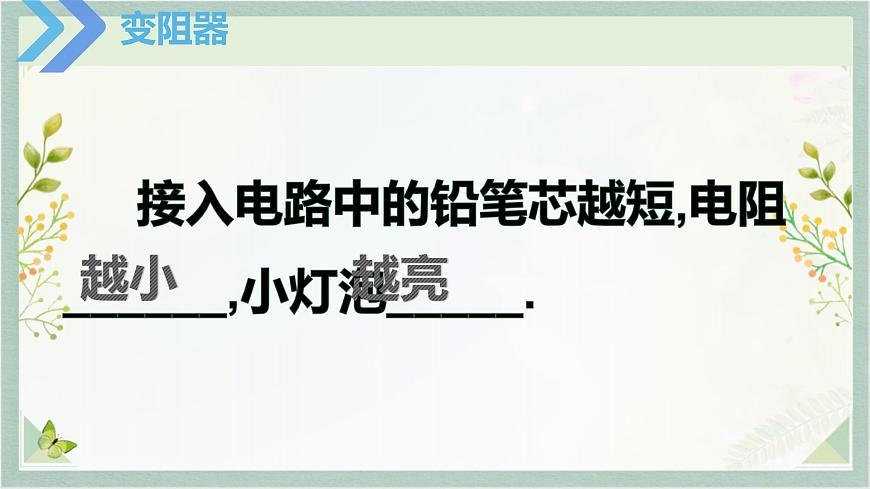

接入電路中的鉛筆芯越短,電阻______,小燈泡_____.
沉舟側畔千帆過，病樹前頭萬木春

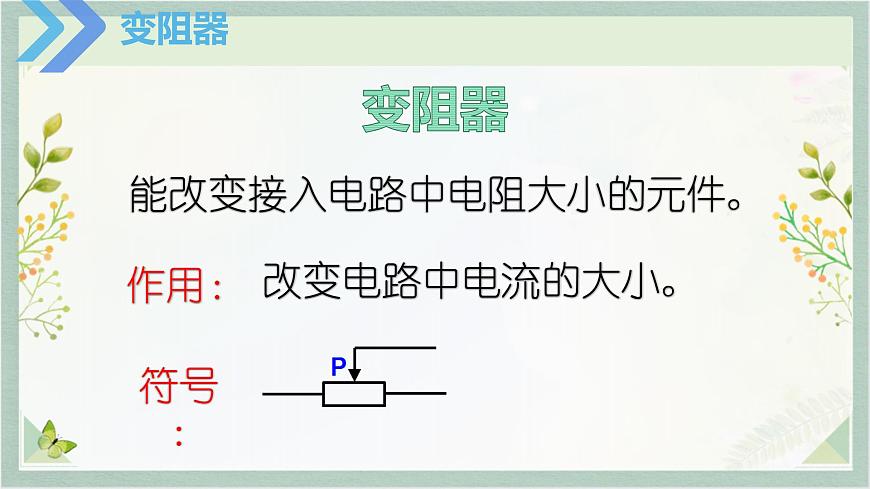

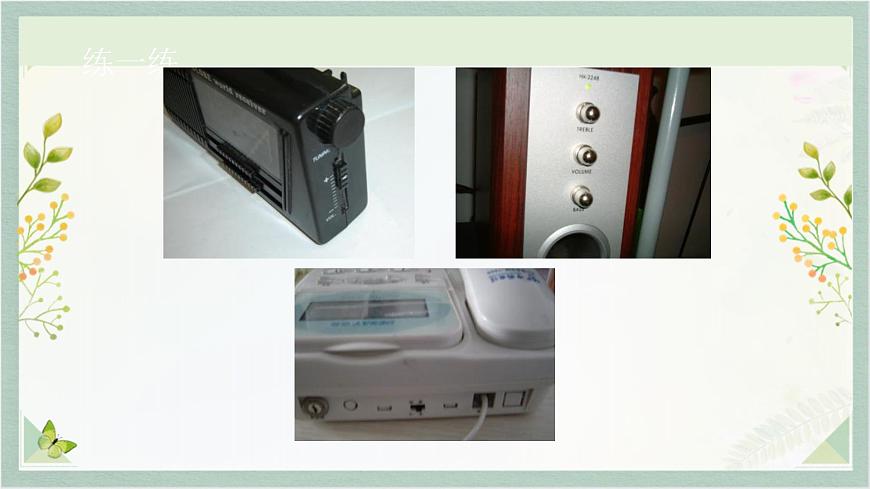

能改變接入電路中電阻大小的元件。
改變電路中電流的大小。

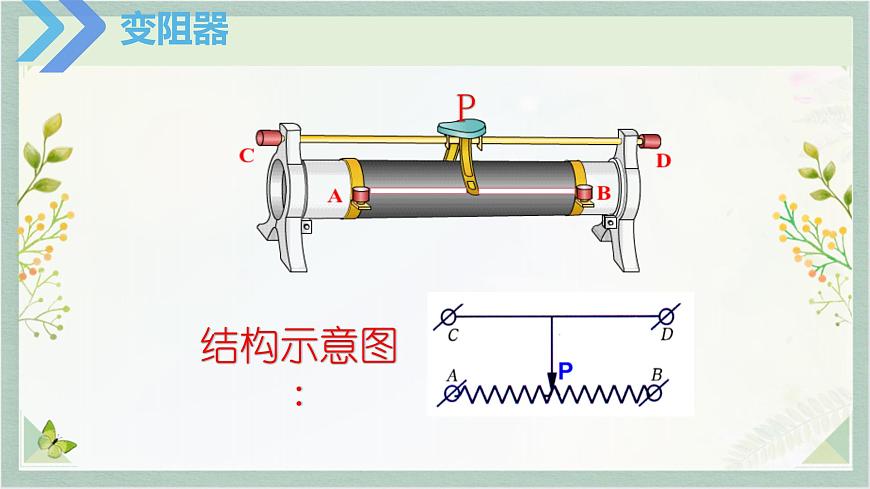

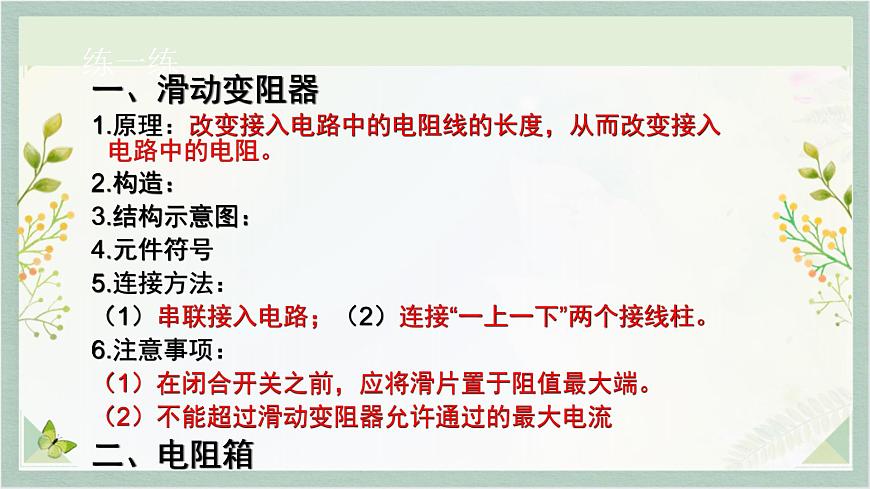

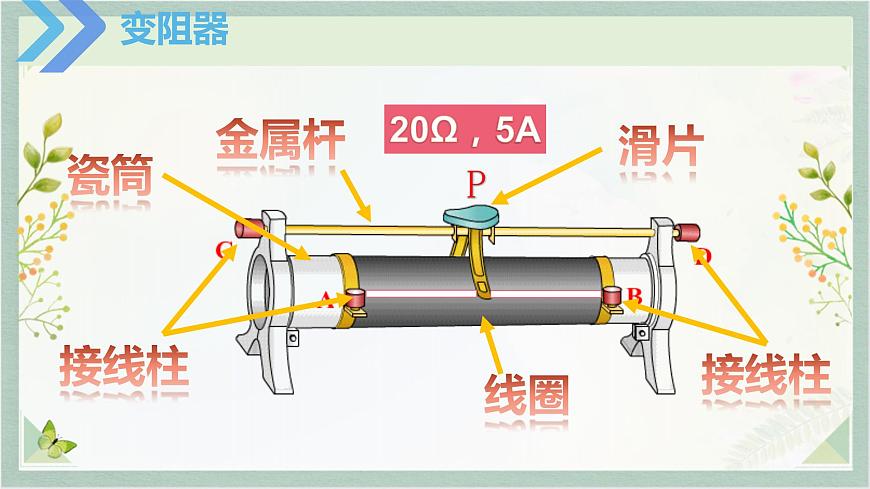

一、滑動變阻器1.原理：改變接入電路中的電阻線的長度，從而改變接入電路中的電阻。2.構造：3.結構示意圖：4.元件符號5.連接方法：（1）串聯接入電路；（2）連接“一上一下”兩個接線柱。6.注意事項：（1）在閉合開關之前，應將滑片置于阻值最大端。（2）不能超過滑動變阻器允許通過的最大電流二、電阻箱
“200Ω” 表示：最大阻值為200Ω“5A” 表示：允許通過的最大電流為5A
①將A、D或A、C接入電路
向A端移動滑動變阻器的滑片，電阻
滑片接近連入電路的下接線柱，電阻變小
②將B、C或B、D接入電路
滑片遠離連入電路的下接線柱，電阻變大
連接方法：串聯在電路上，“一上一下”原則，連接前將滑片放在阻值最大處。
為什么需要“一上一下”？
金屬桿接入電路，相當于接入一根導線
連入電路中的電阻是AP段
連入電路中的電阻是BP段
1．如圖所示是學生實驗中常用的滑動變阻器。若一根導線接在D接線柱時，要改變其接入電路中的電阻大小，使滑動變阻器的滑片P向右移動時，電阻變大，則另一根導線應接在(　　)
A．A接線柱 B．B接線柱 C．C接線柱 D．滑片P
2.右圖中給出幾個元件，用筆畫線代替導線，把電路元件連接起來。要求：滑動變阻器滑片向左移動時，燈L2變亮，燈L1亮度不變。
