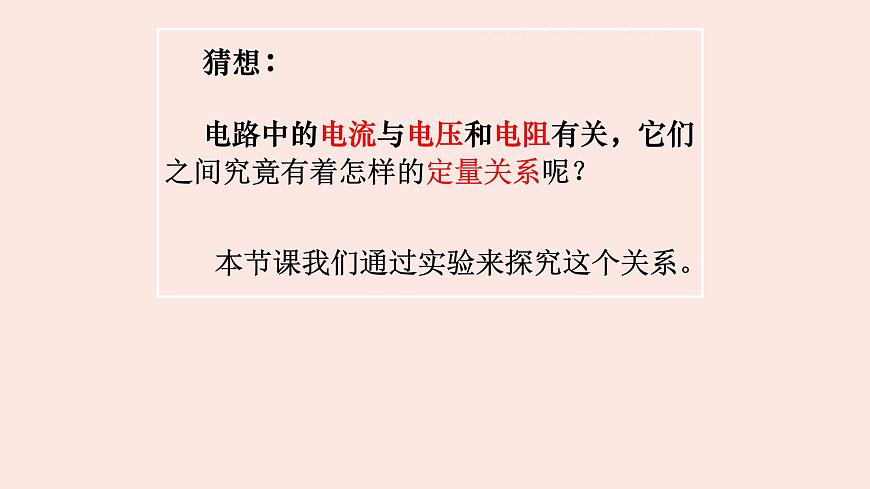

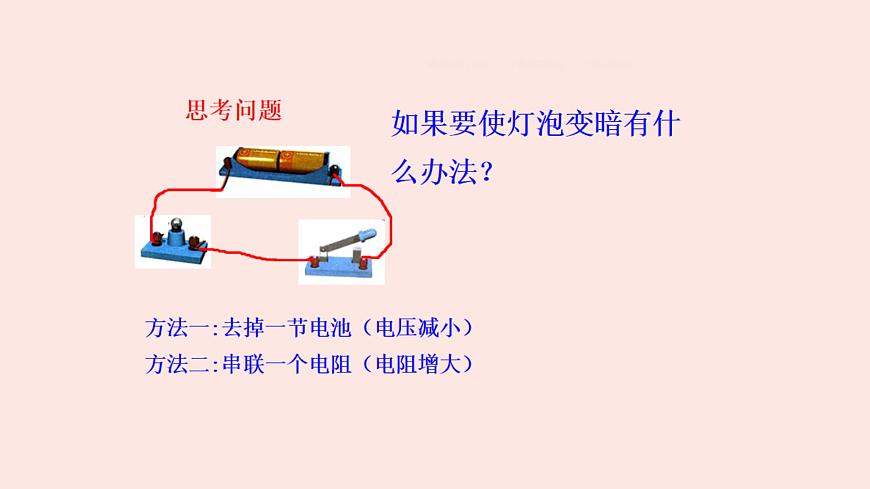

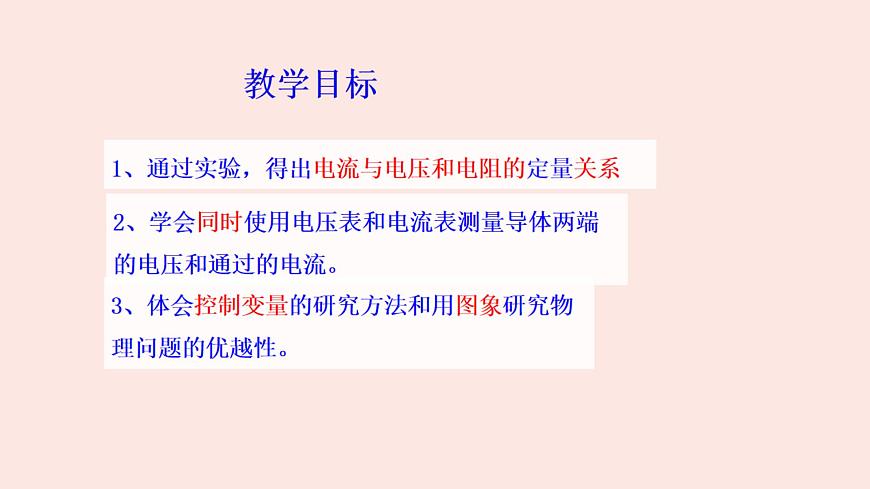

猜想： 電路中的電流與電壓和電阻有關，它們之間究竟有著怎樣的定量關系呢？
本節課我們通過實驗來探究這個關系。
成功有兩個秘訣，一個是堅持到底，一個是永不放棄

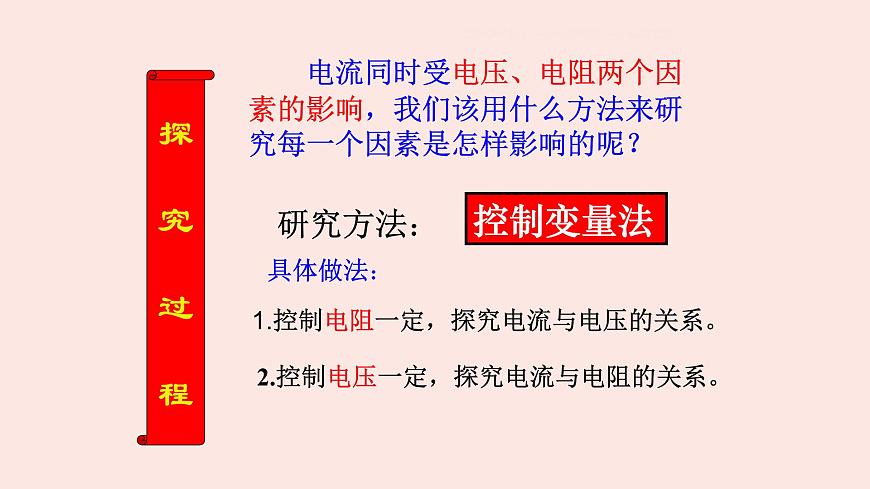

電流同時受電壓、電阻兩個因素的影響，我們該用什么方法來研究每一個因素是怎樣影響的呢？
2.控制電壓一定，探究電流與電阻的關系。
1.控制電阻一定，探究電流與電壓的關系。

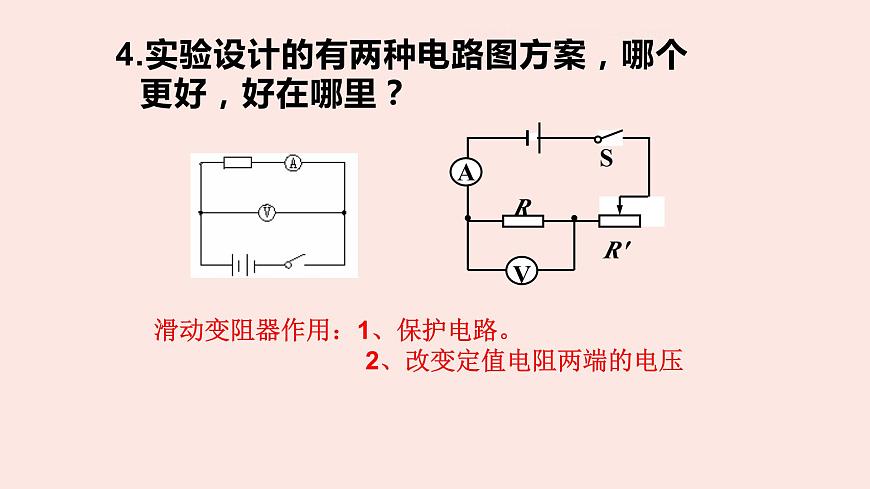

4.實驗設計的有兩種電路圖方案，哪個更好，好在哪里？
滑動變阻器作用：1、保護電路。 2、改變定值電阻兩端的電壓

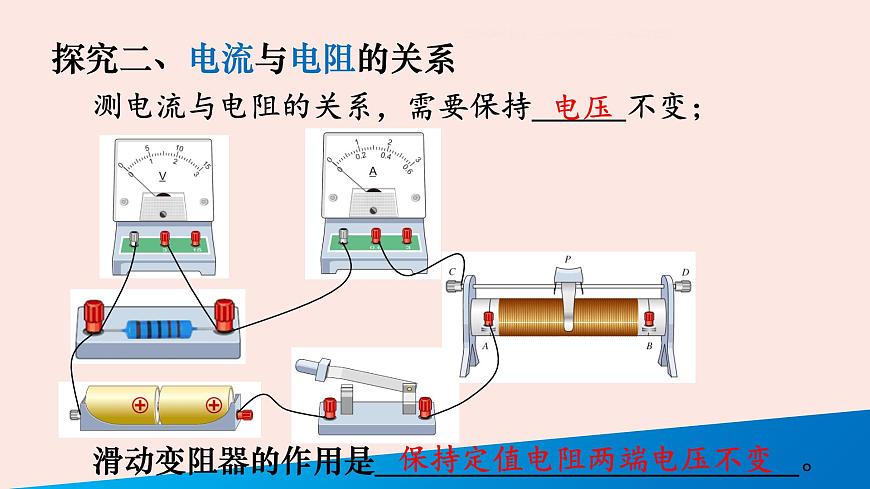

探究二、電流與電阻的關系
測電流與電阻的關系，需要保持______不變；
滑動變阻器的作用是___________________________。
保持定值電阻兩端電壓不變

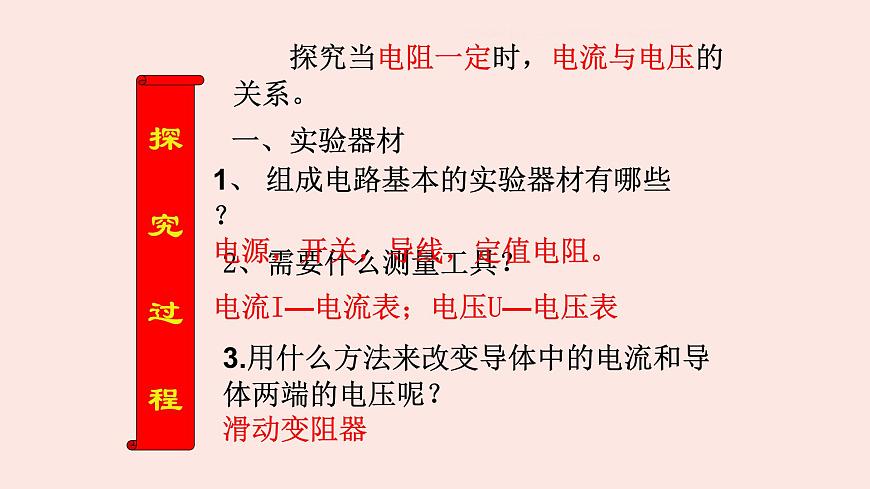

探究當電阻一定時，電流與電壓的關系。
2、需要什么測量工具？
電流I—電流表；電壓U—電壓表
1、 組成電路基本的實驗器材有哪些？電源，開關，導線，定值電阻。
3.用什么方法來改變導體中的電流和導體兩端的電壓呢？滑動變阻器
1、按電路圖接好電路2、調節滑動變阻器，使電阻兩端的電壓U保持不變，改變 電阻讀出此時相應的電流值3、把數據填入表格中，U=_______V
分組固定不同的電壓值，進行實驗···
　　當導體的電壓一定時，通過導體的電流跟導體的電阻成反比。
在電阻一定時探究電流與電壓關系的實驗中,小凱把定值電阻、電流表、電壓表、滑動變阻器、開關和電源連接成了圖17.1-3所示的電路,正準備閉合開關時,旁邊的小蘭急忙攔住他,說接線錯了。 請你檢査一下電路,錯在哪里?小蘭共發現只要改接一根導線就可以,請把接錯的那一根導線找出來,打上“×”,再畫線把它改到正確的位置上。
完成課本76頁—77第1、2題。
利用“探究電流與電壓的關系”的實驗數據計算 ,并與電阻R比較,看看電阻R與 有什么關系。
電流跟電阻的關系：　　當導體的電壓一定時，通過導體的電流跟導體的電阻成反比。
電流跟電壓的關系：　　當導體的電阻一定時，通過導體的電流跟導體兩端的電壓成正比。
1.在電阻一定的情況下，通過導體的電流與導體兩端的電壓關系的圖像正確的是（ ）
2.如圖中1、2是用伏安法分別測定兩個不同阻值的定值電阻R1、R2所得到的電流與電壓的關系圖線，則它們阻值的大小關系是( )A.R1＞R2 B.R1=R2 C.R1＜R2 D.無法判斷
3.?(2021·畢節)?在探究電流與電壓的關系實驗中，電源是2節新干電池，電阻的阻值為5Ω。（1） 圖甲是沒有連接完整的實驗電路，若滑動變阻器的滑片向右移動時電壓表的示數變大，用筆畫線代替導線，將電路連接完整；（2）電路連接完畢后，閉合開關，發現兩只電表示數如圖乙所示，則電路中的故障可能是 ；
（4）電壓表可以直接接到電源的兩極上。
1、電流與電壓的關系：
電阻不變，電流與電壓成正比。
2、電流與電阻的關系：
電壓不變，電流與電阻成反比。
