人教版九年級全冊第1節 電壓試講課教學課件ppt

這是一份人教版九年級全冊第1節 電壓試講課教學課件ppt，文件包含162串并聯電路中電壓的規律pptx、162基礎演練串并聯電路中電壓的規律docx、162教學設計串并聯電路中電壓的規律docx、162知識導學串并聯電路中電壓的規律docx、162綜合訓練串并聯電路中電壓的規律docx、162能力提升串并聯電路中電壓的規律docx等6份課件配套教學資源，其中PPT共28頁， 歡迎下載使用。

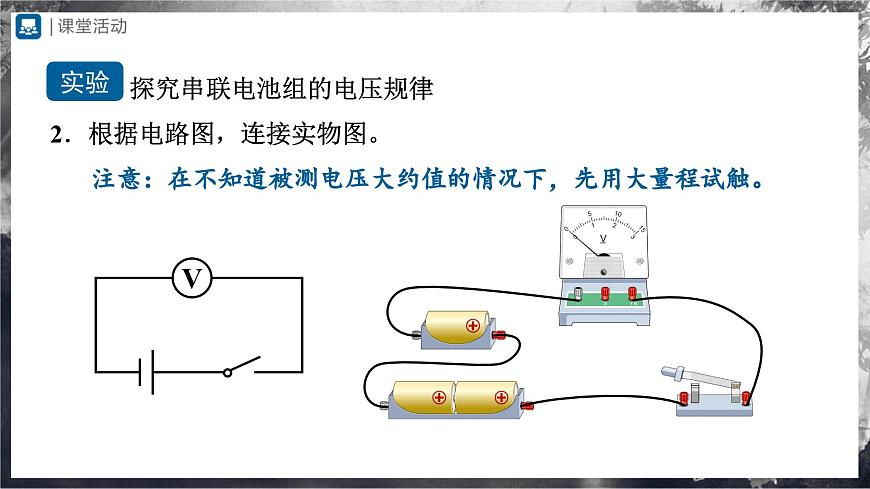

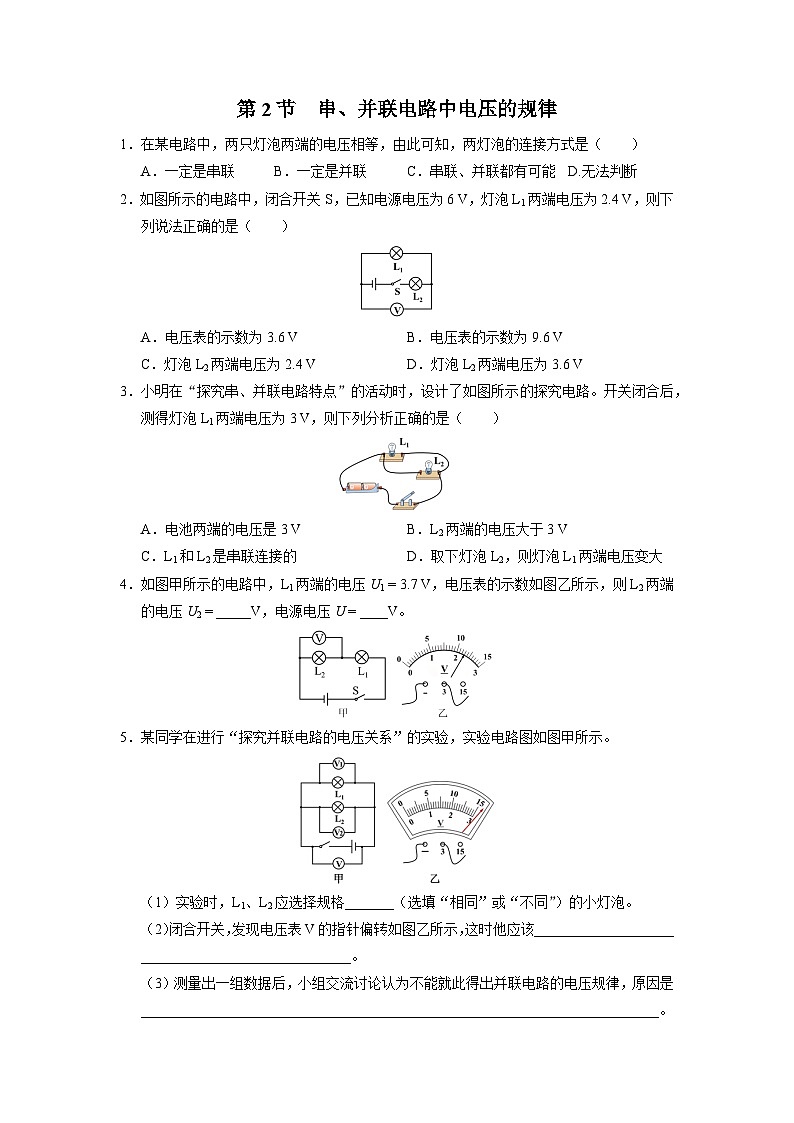

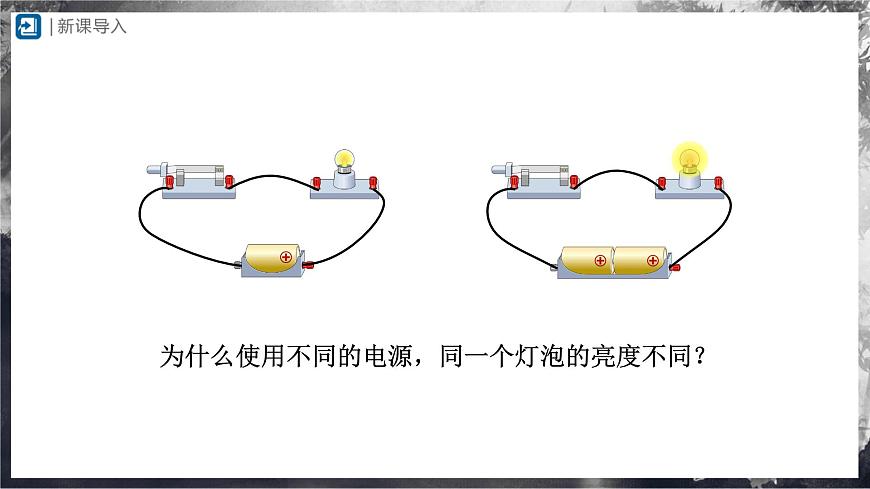

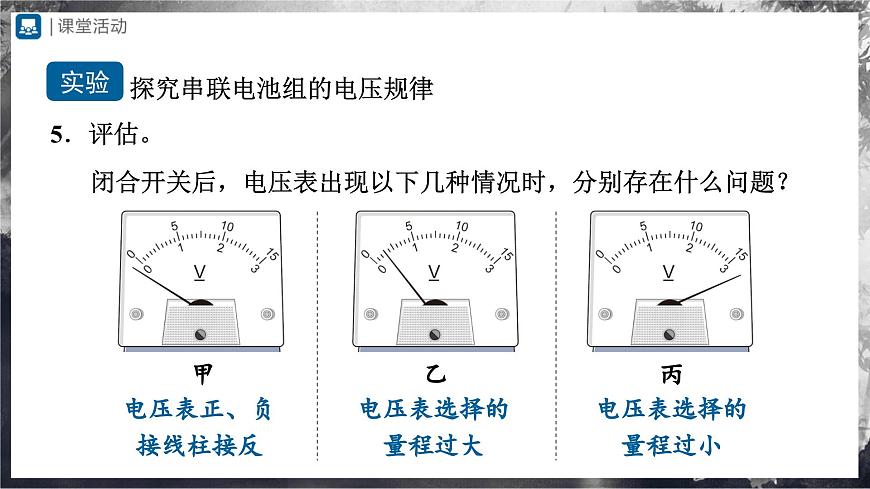

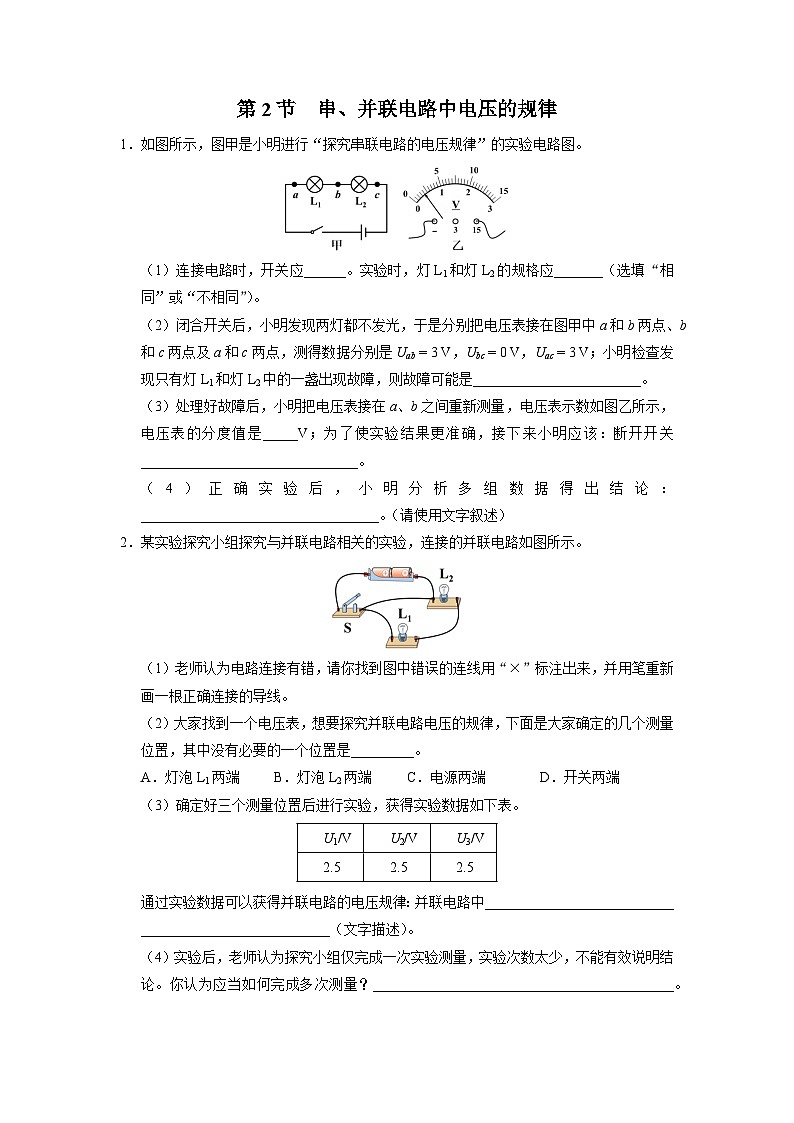

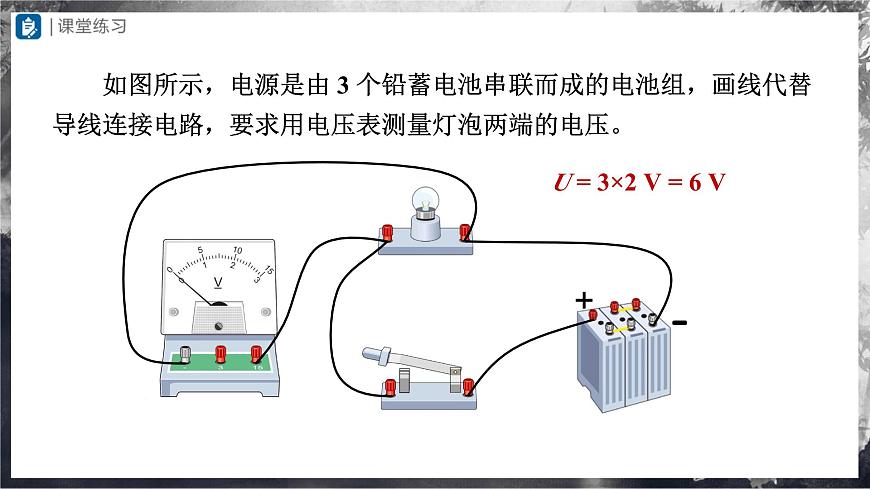

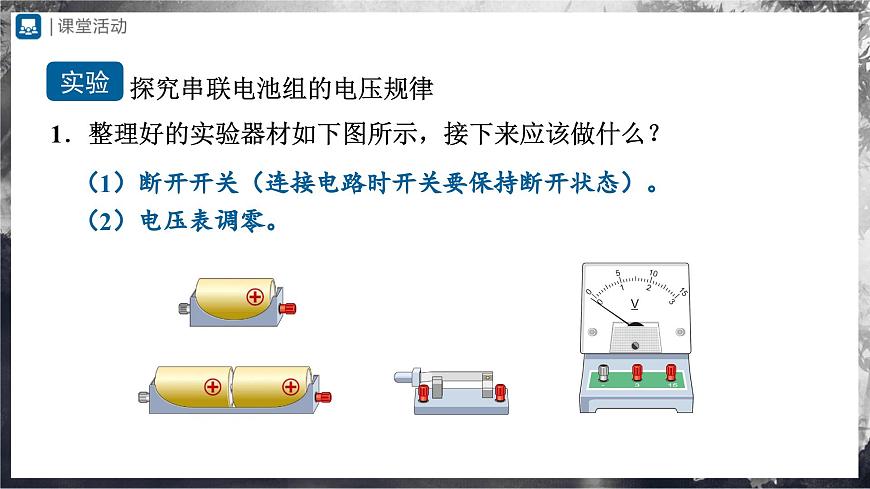

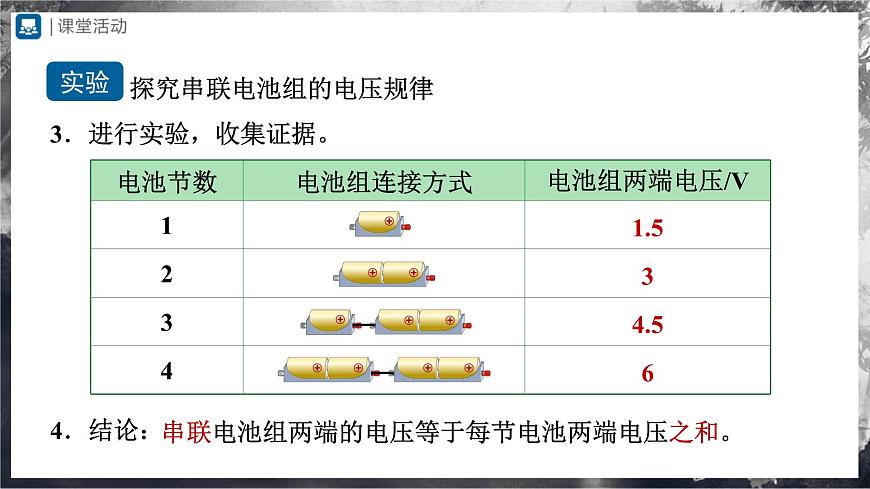

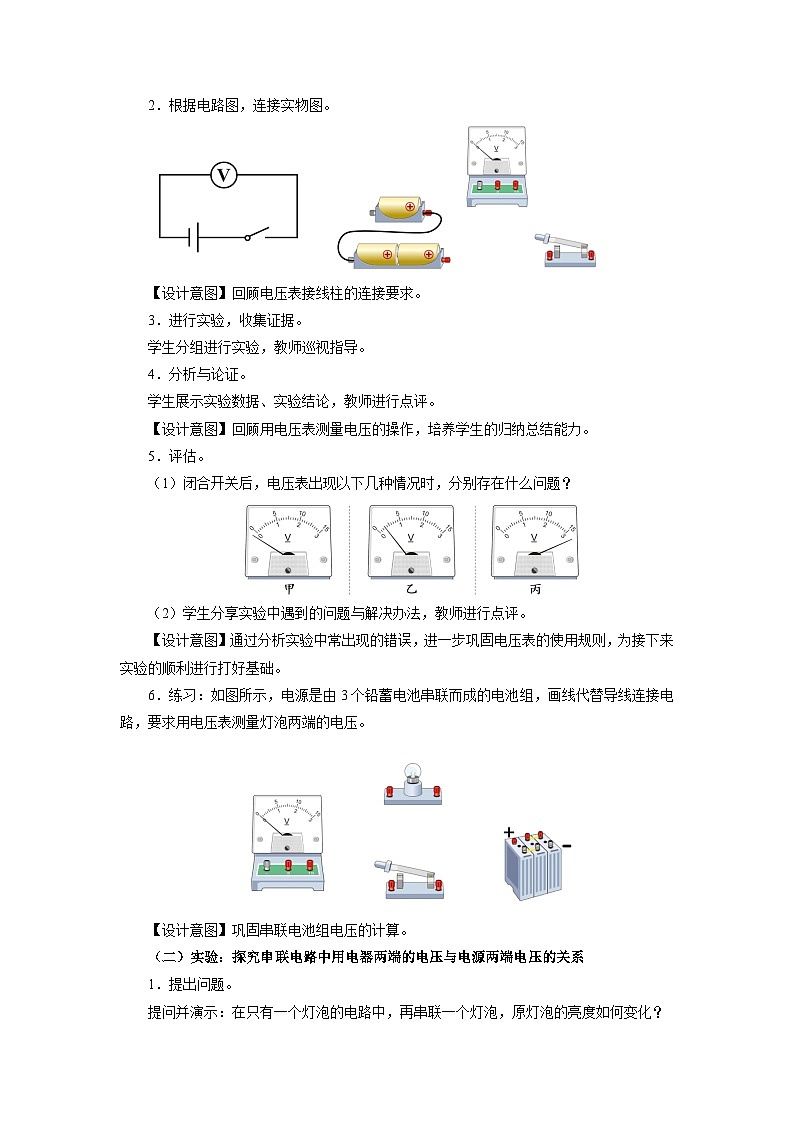

第2節　串、并聯電路中電壓的規律1．在某電路中，兩只燈泡兩端的電壓相等，由此可知，兩燈泡的連接方式是（　　）A．一定是串聯 B．一定是并聯 C．串聯、并聯都有可能 D.無法判斷2．如圖所示的電路中，閉合開關S，已知電源電壓為6 V，燈泡L1兩端電壓為2.4 V，則下列說法正確的是（　　）A．電壓表的示數為3.6 V B．電壓表的示數為9.6 VC．燈泡L2兩端電壓為2.4 V D．燈泡L2兩端電壓為3.6 V3．小明在“探究串、并聯電路特點”的活動時，設計了如圖所示的探究電路。開關閉合后，測得燈泡L1兩端電壓為3 V，則下列分析正確的是（　?。?/span>A．電池兩端的電壓是3 V B．L2兩端的電壓大于3 VC．L1和L2是串聯連接的 D．取下燈泡L2，則燈泡L1兩端電壓變大4．如圖甲所示的電路中，L1兩端的電壓U1 = 3.7 V，電壓表的示數如圖乙所示，則L2兩端的電壓U2 = _____V，電源電壓U = ____V。5．某同學在進行“探究并聯電路的電壓關系”的實驗，實驗電路圖如圖甲所示。（1）實驗時，L1、L2應選擇規格_______（選填“相同”或“不同”）的小燈泡。（2）閉合開關，發現電壓表V的指針偏轉如圖乙所示，這時他應該__________________________________________________。（3）測量出一組數據后，小組交流討論認為不能就此得出并聯電路的電壓規律，原因是__________________________________________________________________________。
【參考答案】1．【答案】C【解析】并聯電路中各支路兩端的電壓相等；串聯電路中，各用電器兩端的電壓可能相等也可能不相等，當兩只燈泡規格相同時，它們兩端的電壓就是相等的；綜上可知，兩燈泡的連接可能是串聯也可能是并聯，故C符合題意。2．【答案】D【解析】由電路圖知，兩燈串聯，電壓表測L1兩端電壓，所以電壓表的示數為2.4 V，故A、B錯誤；根據串聯電路中電源兩端電壓等于各用電器兩端電壓之和可知，燈泡L2兩端電壓U2 = U－U1 = 6 V－2.4 V = 3.6 V，故C錯誤，D正確。3．【答案】A【解析】由電路圖可知，兩燈泡并聯，并聯電路中各支路兩端的電壓相等，且等于電源電壓，因此L1兩端的電壓等于L2兩端的電壓等于電池兩端的電壓，都等于3 V，故A正確，B、C錯誤。并聯電路各支路互不影響，取下燈泡L2，燈泡L1兩端電壓不變，故D錯誤。4．【答案】2.3　　6【解析】開關S閉合，L1、L2串聯，電壓表測量L2兩端的電壓，由圖乙可知，L2兩端的電壓U2 = 2.3 V，根據串聯電路中電源兩端電壓等于各用電器兩端電壓之和可知，電源電壓U = U1＋U2 = 3.7 V＋2.3 V = 6 V。5．（1）【答案】不同【解析】為了讓實驗結論可靠，具有普遍性，避免偶然情況，實驗中應選擇規格不同的小燈泡多次實驗，故L1、L2的規格是不同的。（2）【答案】斷開開關，將“3”接線柱上的導線改接到“15”上【解析】由圖乙可知，電壓表選擇的量程為0~3 V，此時電壓表指針超過最大測量值，故接下來的操作是斷開開關，更換0~15 V的量程，即將“3”接線柱上的導線改接到“15”上。（3）【答案】只測量了一次數據，具有偶然性【解析】只通過一次實驗數據得出的結論具有偶然性，應該換用不同規格的燈泡多做幾次實驗，得出普遍規律。
