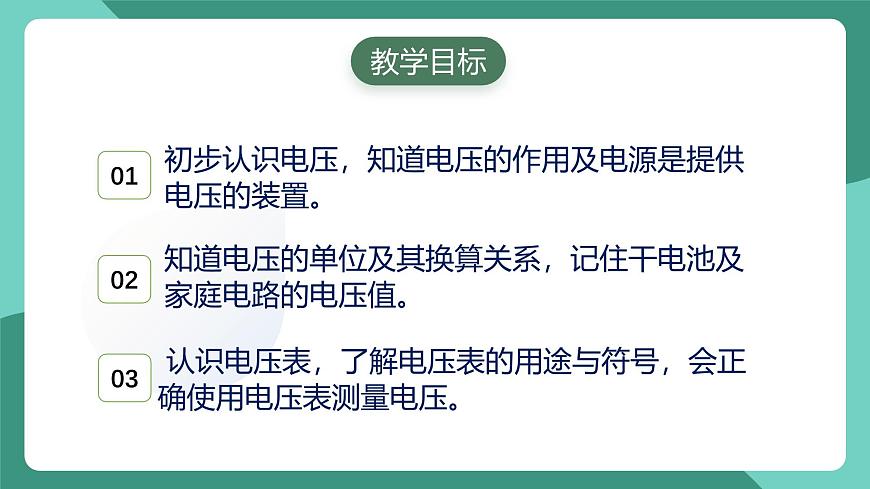

【視頻欣賞】厲害的電鰻

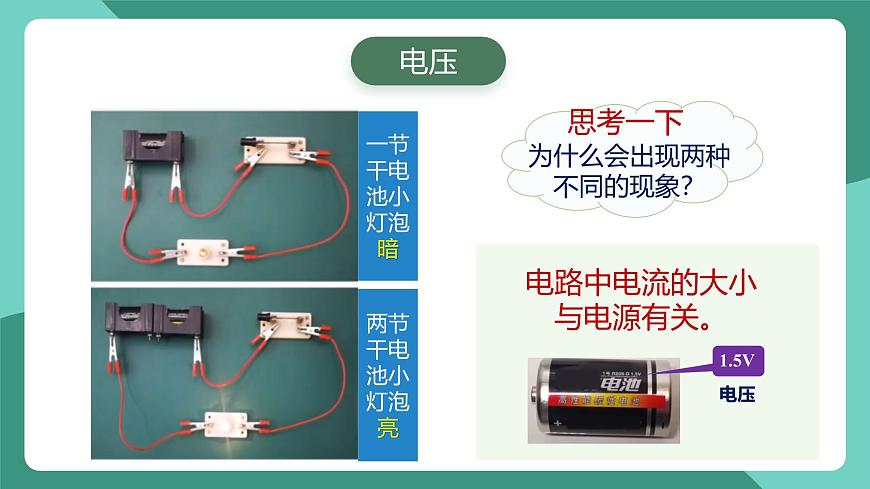

電路中電流的大小與電源有關。
【視頻欣賞】生活中常見的電壓
1. 實驗探究：電流的形成原因
實驗器材：兩節干電池、一個小燈泡、一個開關和一些導線。

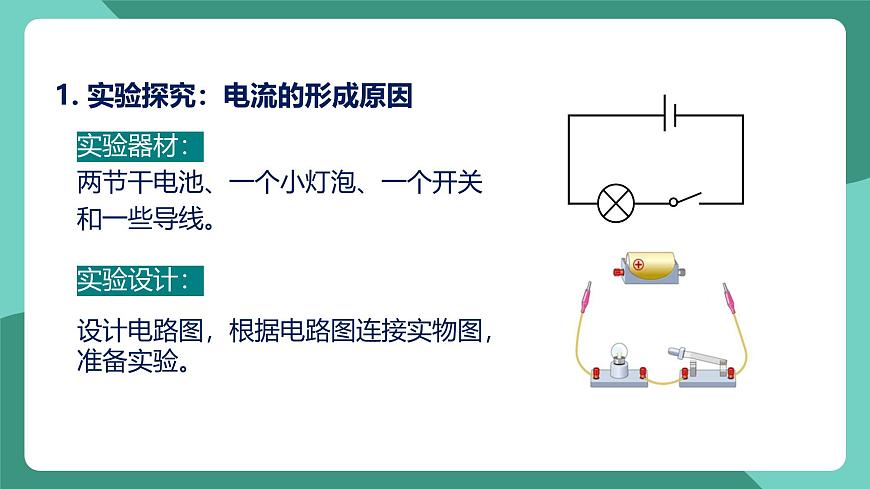

設計電路圖，根據電路圖連接實物圖，準備實驗。

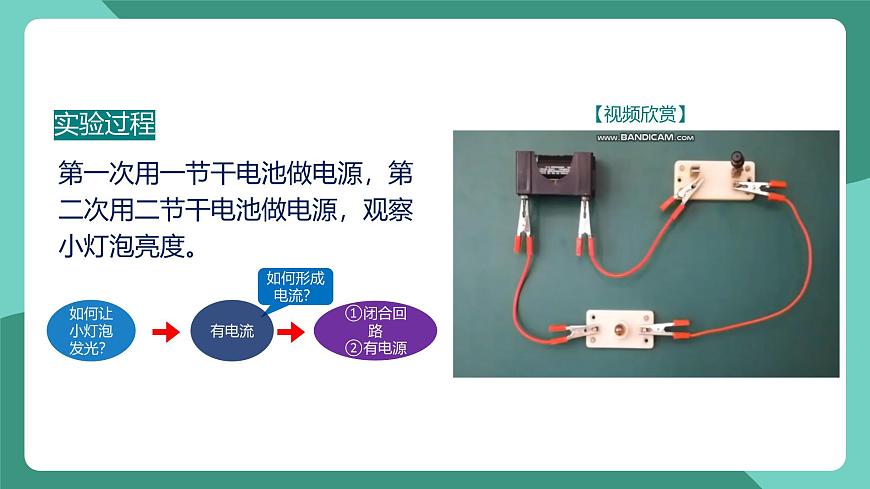

第一次用一節干電池做電源，第二次用二節干電池做電源，觀察小燈泡亮度。

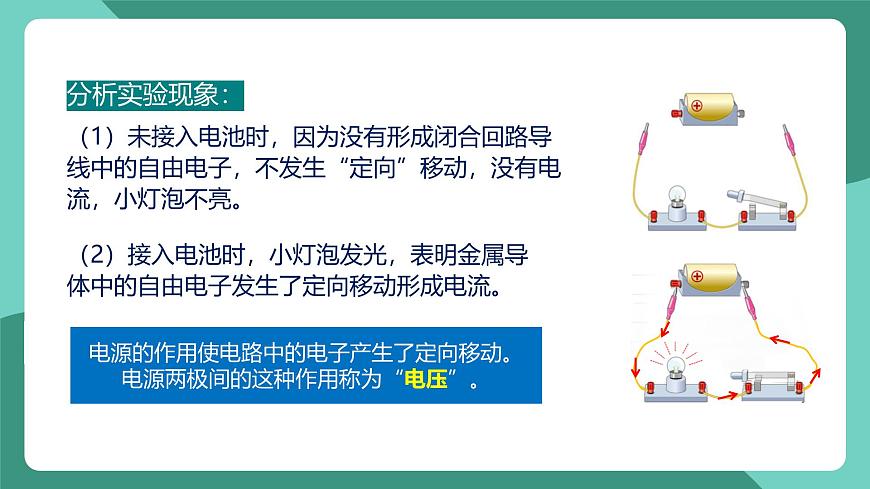

（1）未接入電池時，因?yàn)闆](méi)有形成閉合回路導線中的自由電子，不發生“定向”移動，沒有電流，小燈泡不亮。
（2）接入電池時，小燈泡發光，表明金屬導體中的自由電子發生了定向移動形成電流。
電源的作用使電路中的電子產生了定向移動。電源兩極間的這種作用稱為“電壓”。
（1）電壓的作用：電壓是使自由電荷定向移動形成電流。（2）電源的作用：是給用電器兩端提供電壓。
2. 電源和電壓的作用
（1）電壓的符號：（2）電壓的單位 國際單位制：
物理學中常用字母 U 表示電壓。
伏特，簡稱伏，符號是V。
常用單位：千伏（kV） 毫伏（mV）
亞歷山德羅·朱塞佩·安東尼奧·安納塔西歐·伏特。1745年2月18日－1827年3月5日，意大利物理學家，被稱為“電源之父”。 伏特制造的儀器的一個杰出例子是起電盤。以后發展成為一系列靜電起電機。1800年3月20日他宣布發明了伏打電堆，這一神奇發明，對電學的研究具有劃時代的意義。
維持人體生物電流10-3V
(2)電壓表的電路符號：
(3)電壓表的構造：
(1)電壓表的作用：測量電壓的高低。
2.電壓表的量程和分度值
量 程：分度值：示數為：
3. 電壓表的讀數
（1）明確所選電壓表的量程
（2）確定電壓表的分度值
（3）由指針位置讀出示數，先大格后小格
下圖電壓表的量程、分度值和此時示數是多少？
（1）使用前進行調零。
4. 電壓表的使用規則
使用前應該先觀察指針，是否在零刻度線上，若不在則應調零使指針指在零刻度線。
電壓表可以直接接在電源兩端嗎？
（2）電壓表要與被測用電器_______。
　　電壓表可以直接并聯在電源的兩極上，測電源電壓。
分析電路時是否可將電壓表看作斷路呢？
（3）電流必須從___________流入，從__________負接線柱流出。
電壓表接線柱接反了會怎樣呢？
電流從“-”接線柱流入，從“+”接線柱流出。指針?lè)聪蚱D(zhuǎn)，不能使用。
電流從“+”接線柱流入，從“-”接線柱流出。指針正常向右偏轉。
（4）確保被測電壓不能超過電壓表的最大量程。
被測電壓超過電壓表的最大量程，有可能損壞電壓表，也無法讀出準確電壓值。
為避免電壓過大損壞電壓表，在不能事先估算電壓的情況下，要先閉合開關然后迅速斷開（叫作“試觸”），看看在開關閉合的瞬間指針的偏轉是否在最大測量值之內。
（5）總結：電壓表的使用規則
①使用電壓表需調零。①必須將電壓表與被測用電器并聯。②必須讓電壓表的“+”接線柱靠近電源正極，“-”接線柱靠近電源負極。 ③被測電壓不能超過電壓表的最大測量值。
【實驗1】用電壓表測量電源兩端電壓
5. 用電壓表測量電壓
小燈泡兩端電壓UL=_____
【實驗2】用電壓表測量小燈泡兩端電壓
電源兩端電壓：UL=_____
在只有一個用電器的電路中，當用電器工作時用電器兩端的電壓與電源兩端的電壓是相等的。
幾節干電池串聯后組成新的電源，其電源電壓為U=1.5V×n（n為電池節數）
2節干電池串聯，電壓為U=____________
3節干電池串聯，電壓為U=____________
1.5V×3=4.5V
電壓表和電流表有哪些相同和不同？
7. 電壓表與電流表的比較
①使用前要調零，弄清分度值、量程。②使用時都要使電流從正接線柱流入，負接線柱流出；③都要選擇合適的量程，使指針?lè)€(wěn)定后再讀數；④不能估計出電流、電壓值時，可用試觸法判斷選量程。
絕對不允許不經過用電器直接接在電源兩極上
能夠直接并聯在電源兩極上
當有電流通過用電器，用電器兩端一定有電壓?jiǎn)幔?br/>用電器兩端有電壓,一定有電流通過用電器嗎？
有電流通過用電器，用電器兩端一定有電壓。
用電器兩端有電壓,不一定有電流通過用電器。
【視頻欣賞】神奇的水果電池
2.學生學習電學知識時，在老師的引導下，聯想到如圖所示的力學實驗現象，進行比較并找出相類似的規律，其中不正確的是（　?。〢．水壓使水管中形成水流；類似電壓使電路中形成電流。B．抽水機是提供水壓的裝置；類似電源是提供電壓的裝置。C．抽水機工作時消耗水能；類似電燈發光時消耗電能。D．水流通過渦輪時，消耗水能轉化為渦輪的動能；類似電流通過電燈時，消耗電能轉化為內能和光能。
