博學之，審問之，慎思之，明辨之，篤行之
電與我們的生活息息相關，電壓一詞對于我們也不陌生。
那么問題來了：（1）什么是電壓 （2）電壓是從哪里來的
要在一段電路中形成電流,它的兩端就必須有電壓。

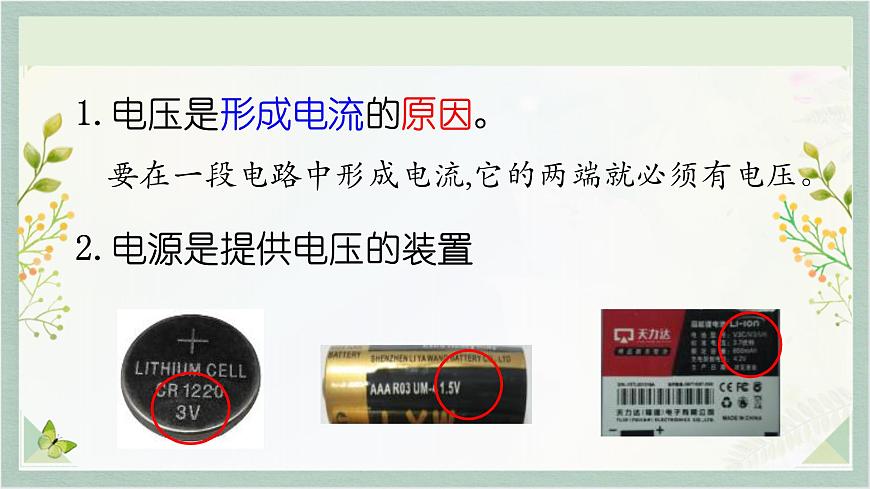

1.電壓是形成電流的原因。
2.電源是提供電壓的裝置

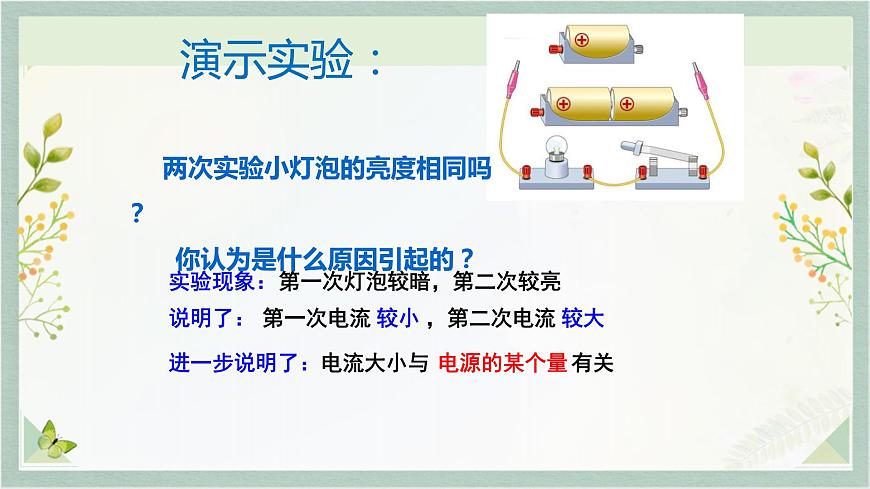

進一步說明了：電流大小與 有關
第一次燈泡較暗，第二次較亮
第一次電流 ，第二次電流
較小 較大
　　兩次實驗小燈泡的亮度相同嗎？　　你認為是什么原因引起的？

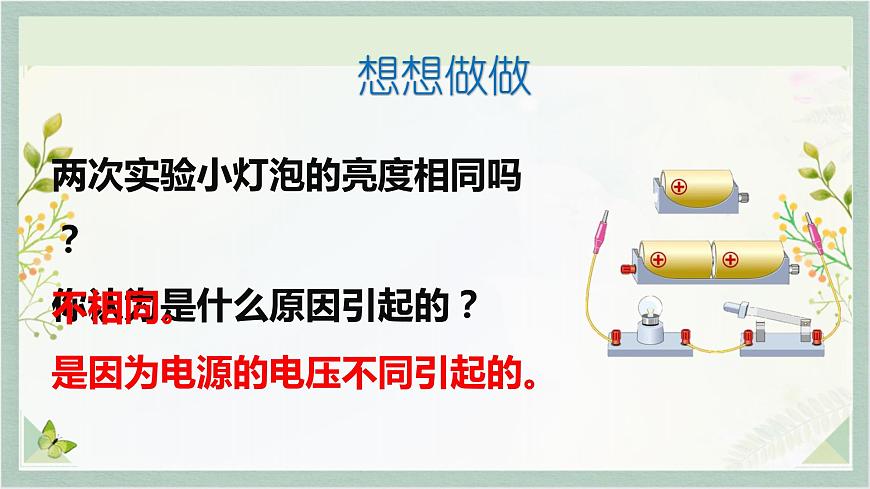

兩次實驗小燈泡的亮度相同嗎？你認為是什么原因引起的？
不相同。是因為電源的電壓不同引起的。

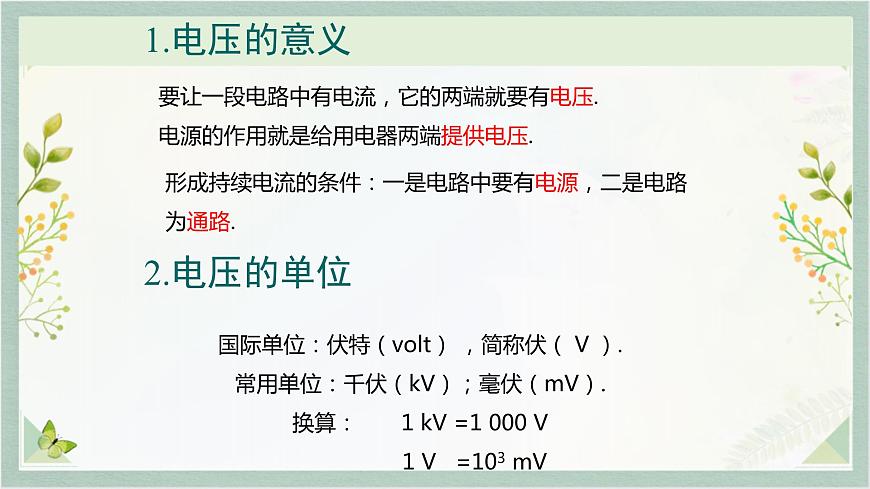

國際單位：伏特 ，簡稱伏（ V ）.常用單位：千伏（kV）；毫伏（mV）.換算：　　1 kV =1 000 V　　　　　1 V =103 mV
要讓一段電路中有電流，它的兩端就要有電壓.電源的作用就是給用電器兩端提供電壓.
形成持續電流的條件：一是電路中要有電源，二是電路為通路.
電壓是形成電流的原因。某段電路中有電流，該電路兩端必有電壓；但電路兩端有電壓，電路中卻不一定有電流。
例1 下列說法正確的是（ ）A.電路中只要有電壓，就會有電流B.電壓一定會使物體中的電子不斷移動C.電路中有電流，電路兩端一定有電壓D.電流使導體中不斷形成電壓
電路中有電壓，但是不構成通路，就不會有電流。
電路中有電壓，但是不構成通路，就不會使電子運動。
電壓是形成電流的原因，而電流不是形成電壓的原因。
主單位：伏特 ，簡稱伏（V）常用單位：千伏（kV），毫伏（mV）換算：
1 kV = 103 V 1 mV = 10-3 V
1、明確所選電壓表的量程；2、確定電壓表的分度值；3、由指針位置讀出示數。
電流從“+”進從“-”出
1、在下圖所示的電路中，電壓表測量的是哪個燈泡兩端的電壓，并在電壓表兩端標出它的“+”、“-”符號。
電壓表測L1兩端的電壓
2、將下圖中的元件連接起來（用鉛筆畫線表示導線），其中燈泡L1和L2串聯，電壓表V1測L1兩端的電壓，V2測L1與L2串聯后的總電壓，并畫出電路圖。
3、下列說法中正確是（ ）A.電路兩端有電壓，電路中就一定有持續的電流B.導體中有大量的自由電荷，只要構成通路，導體中就會有電流C.電壓是電路中形成電流的原因D.電路中有電流不一定有電壓
