人教版九年級全冊第十六章 電壓 電阻第1節 電壓優秀教學練習題習題課件ppt

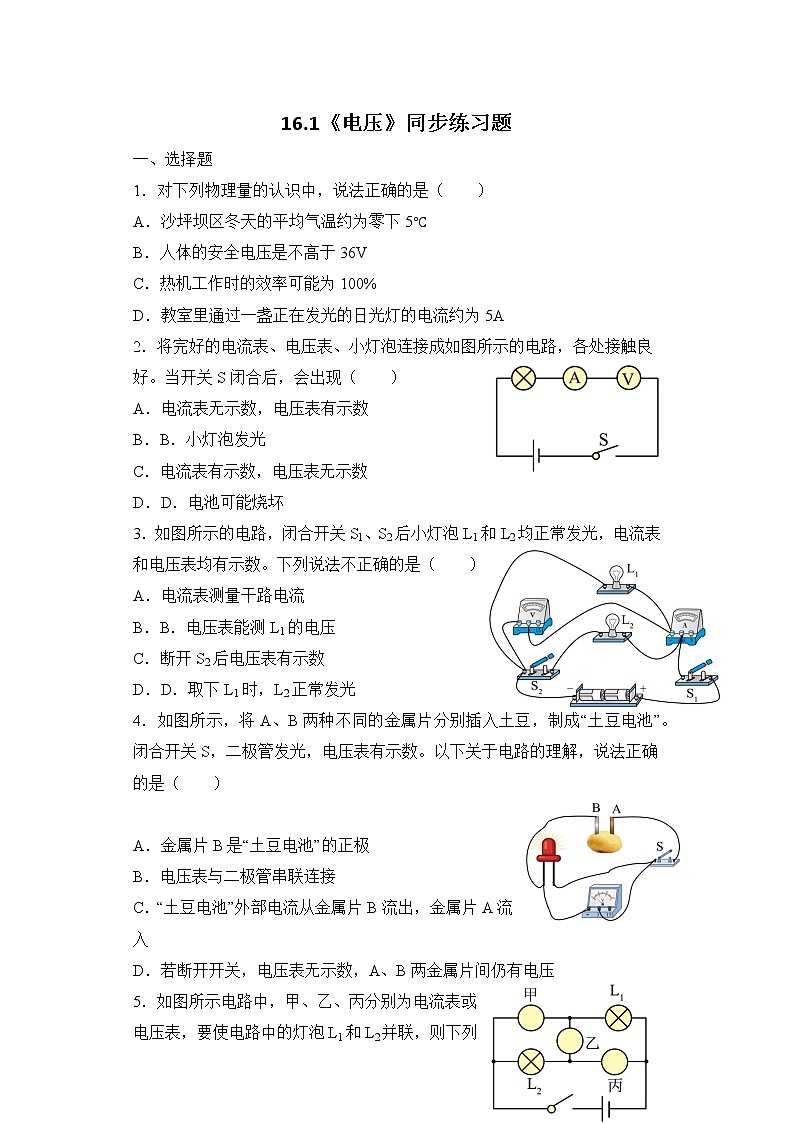

這是一份人教版九年級全冊第十六章 電壓 電阻第1節 電壓優秀教學練習題習題課件ppt，文件包含161《電壓》精品課件pptx、161《電壓》同步練習題含參考答案docx、161《電壓》教學設計docx、161電壓表的用法mp4、161水果電池mp4、水壓mp4、用電壓表測量電壓mp4、電流表和電壓表的區別mp4、電鰩的捕食過程mp4等9份課件配套教學資源，其中PPT共30頁， 歡迎下載使用。
自然界的現象千奇百怪，無所不有，很多動物也有發電的本領，像電鰩和電鰻，簡直可以說是“水中的發電機”。請看電鰩的捕食過程視頻

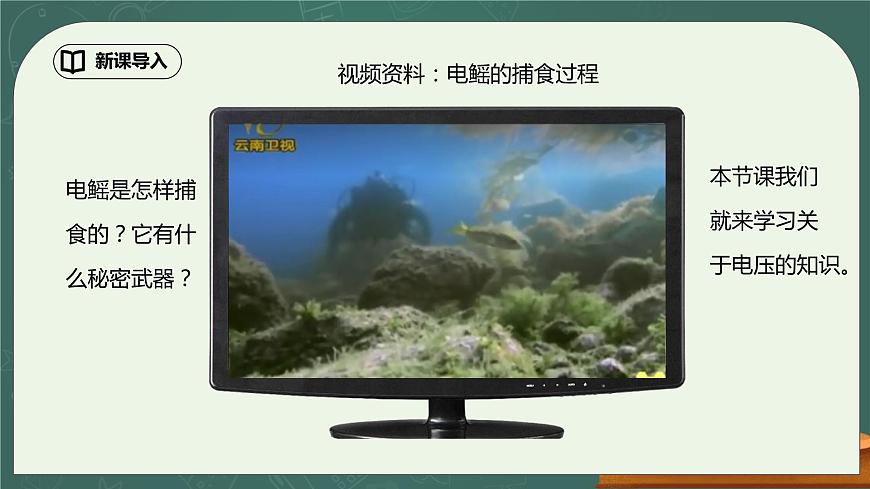

視頻資料：電鰩的捕食過程
電鰩是怎樣捕食的？它有什么秘密武器？
本節課我們就來學習關于電壓的知識。

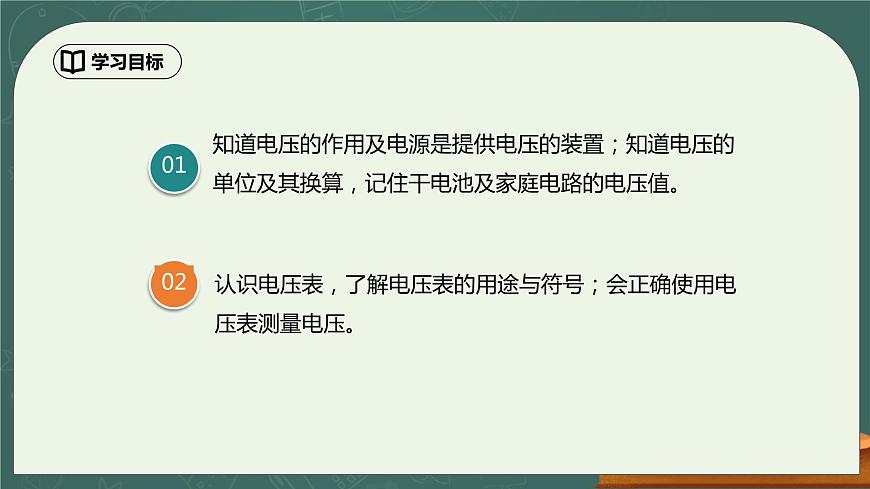

知道電壓的作用及電源是提供電壓的裝置；知道電壓的單位及其換算，記住干電池及家庭電路的電壓值。
認識電壓表，了解電壓表的用途與符號；會正確使用電壓表測量電壓。

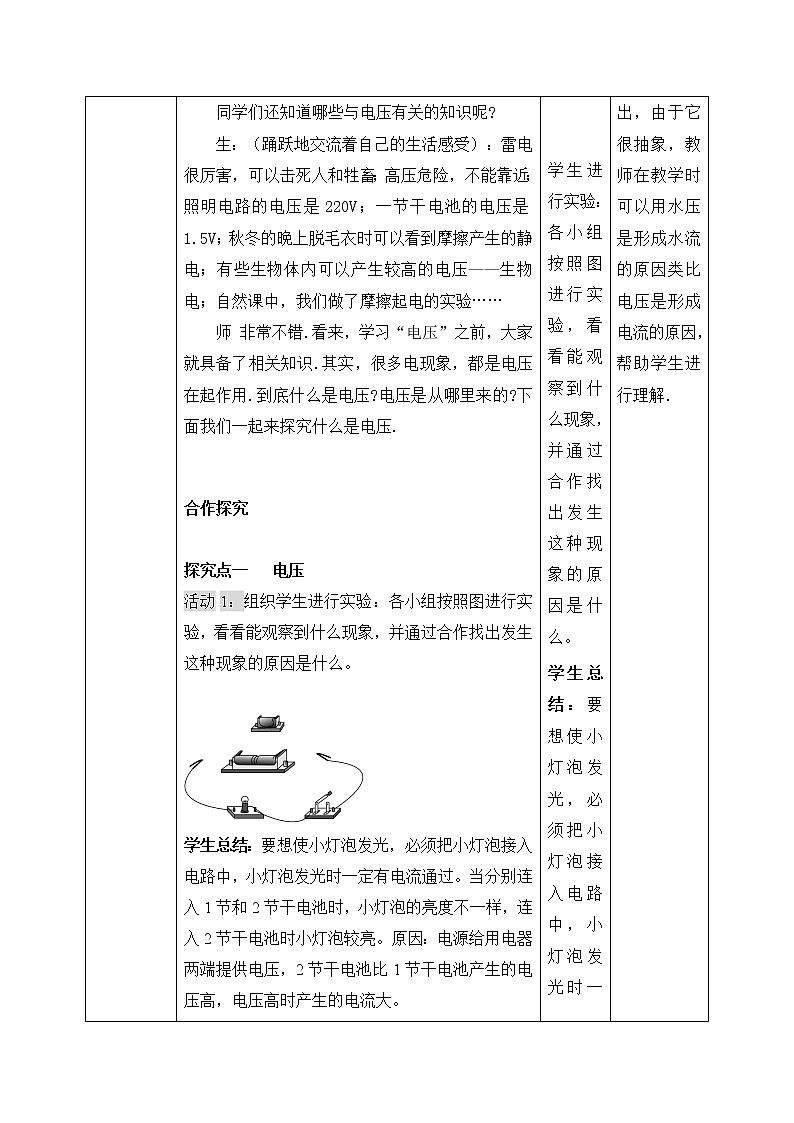

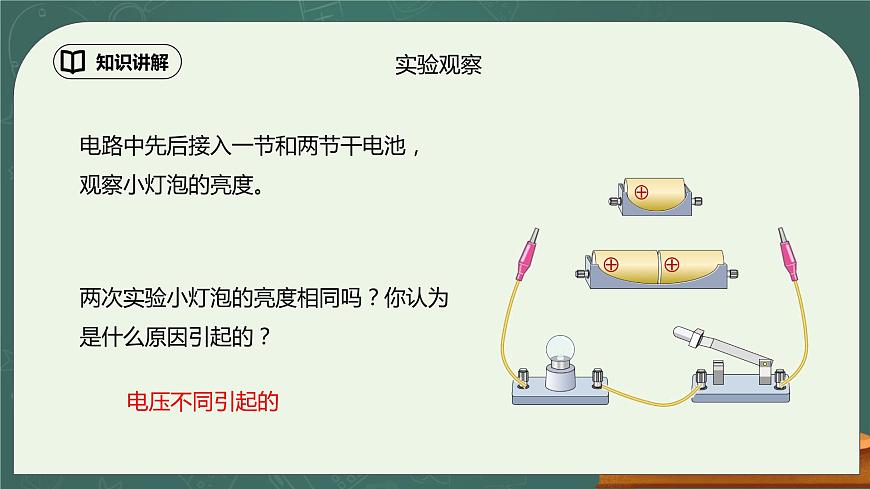

電路中先后接入一節和兩節干電池，觀察小燈泡的亮度。
兩次實驗小燈泡的亮度相同嗎？你認為是什么原因引起的？

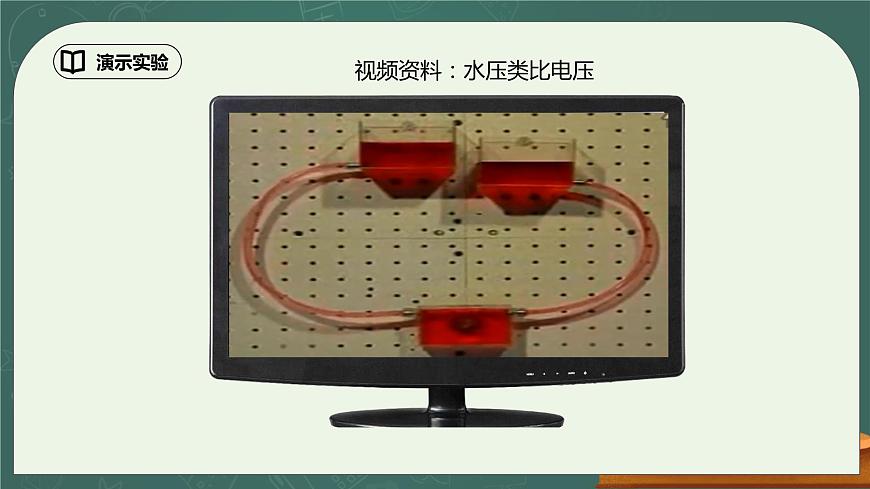

視頻資料：水壓類比電壓

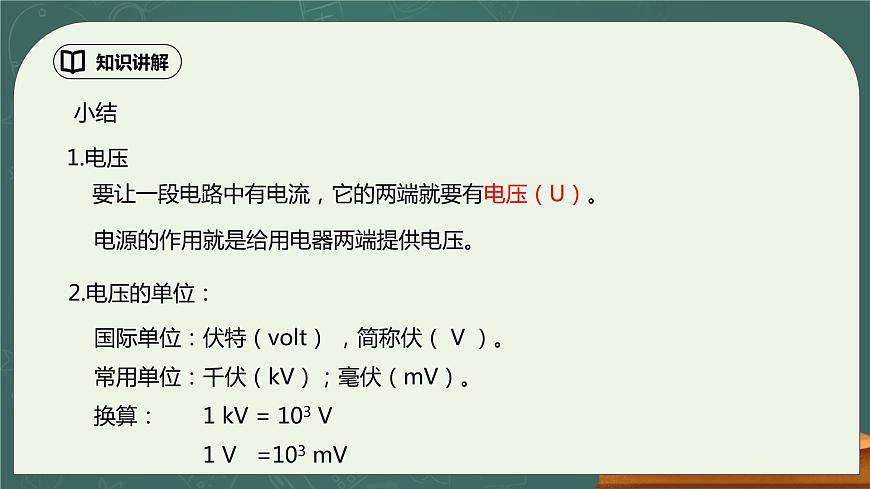

要讓一段電路中有電流，它的兩端就要有電壓（U）。
電源的作用就是給用電器兩端提供電壓。
國際單位：伏特 ，簡稱伏（ V ）。常用單位：千伏（kV）；毫伏（mV）。換算：　　1 kV = 103 V　　　　　1 V =103 mV
伏特是意大利物理學家。善于思考、喜歡探求、勇于實踐的他在青少年時期就開始了電學實驗，他讀了很多電學的書，他的實驗超出了當時已知的一切電學知識。1800年3月20日他宣布發明了伏打電堆，這一神奇發明，對電學的研究具有劃時代的意義。伏特被稱為“電源之父”。后人為紀念這位著名的物理學家，把電壓的單位規定為伏特。
電源之父：伏特 （1745-1827）
例1.下列說法正確的是（ ）A.電路中只要有電壓，就會有電流B.電壓一定會使物體中的電子不斷移動C.電路中有電流，電路兩端一定有電壓D.電流使導體中不斷形成電壓
電路中有電壓，但是不構成通路，就不會有電流。
電路中有電壓，但是不構成通路，就不會使電子運動。
電壓是形成電流的原因，而電流不是形成電壓的原因。
例2 下列單位換算的過程和結果都正確的是（ ） A. 36V=36V ÷1000V ＝ B. 100V ＝100V ×1000mV ＝105V·mV C. 150mV ＝1500mV ×1000 ＝0.15V D. 3V＝
怎樣測量電壓的大小呢？
1.電壓表必須和被測的用電器并聯。2.電流必須從正接線柱流入，從負接線柱流出。3.必須正確選擇量程，可先用大量程進行“試觸”。4.電壓表可以直接連到電源的兩極，測量電源電壓！
3.如圖所示的電路能用電壓表測出燈泡 L1 兩端電壓的是（ ）
正負極接反，不能測出L1兩端的電壓
與電源并聯，電壓表測的是電源兩端的電壓
與 L1 并聯正負接線柱的接法也正確
與 L2并聯測的是 L2兩端的電壓
第二步：看最小分度值；
例4 如圖所示電壓表，若選用“ － ”和“15”兩個接線柱，它的量程是_______，表盤上每一大格表示______ ，每一小格表示 ______，指針?biāo)傅氖緮?shù)是______ ，若選用“ － ”和“3”兩個接線柱，它的量程是______ ，表盤上每一大格表示______ ，每一小格表示______ ，電壓表的示數是______ 。
例5.在燒杯中加入鹽水，將銅片和鋅片放在鹽水中，這就是一個電池。試著用電壓表測量這個自制電池的電壓，其現象如圖所示. 這個電池的電壓是多少? 哪個金屬片是電池的正極？
電池的電壓是 0.5V，銅片是電池的正極.
圖中，三個電壓表的示數各是多少？
兩個表的讀數各是多少？對比測量結果的倍數關系是否與量程的倍數關系相同？
量程0~3 V 1.6 V
量程0~15 V 8 V
將電壓表接在小燈泡兩端，接通電路，讀取的數據是 ________ V ；
將電壓表接在電源兩端，接通電路，讀取的數據是 _________ V。
在只有一個用電器的電路中，用電器兩端的電壓與電源電壓相等。
練習使用電壓表測量電壓
視頻資料：電壓表的用法
視頻資料：電壓表和電流表使用方法的區別
單位：伏特 符號：V
1.電壓的表示符號 ,國際單位是 ,用字母 表示。
2.（1）對人體的安全電壓是 伏 （2）一節干電池的電壓是 伏= 毫伏 （3）我國家庭電路的電壓是 伏= 千伏
3.如圖所示，要使電壓表測燈L2兩端的電壓，正確的電路圖是（ ）
4.在圖示電路中，開關閉合后，會出現的后果是（ ）A.電流表與電壓表被燒壞B.電流表與電壓表都不會被燒壞C.只有電壓表會被燒壞D.只有電流表會被燒壞
5.在圖中，請用筆畫線表示導線來連接實物圖，使小燈泡能夠發光并且電壓表能夠測出燈泡兩端的電壓(估計在 2~3V 之間).
6.如圖是一位同學所連的電路，他要測量小燈泡 L2兩端的電壓. 圖中有一根導線接錯了。 （1）請你找出這根接錯的導線，在這根導線上打“ × ”（表示不要），并用筆重新畫一根正確連接的導線。 （2）畫出正確接線的電路圖.
