物理九年級全冊第1節 電壓優質課件ppt

這是一份物理九年級全冊第1節 電壓優質課件ppt，共28頁。PPT課件主要包含了新課引入，探究新知，④電源兩端電壓U＇，③串聯電路兩端電壓U，③電源兩端電壓U，課堂小結，課堂練習等內容，歡迎下載使用。

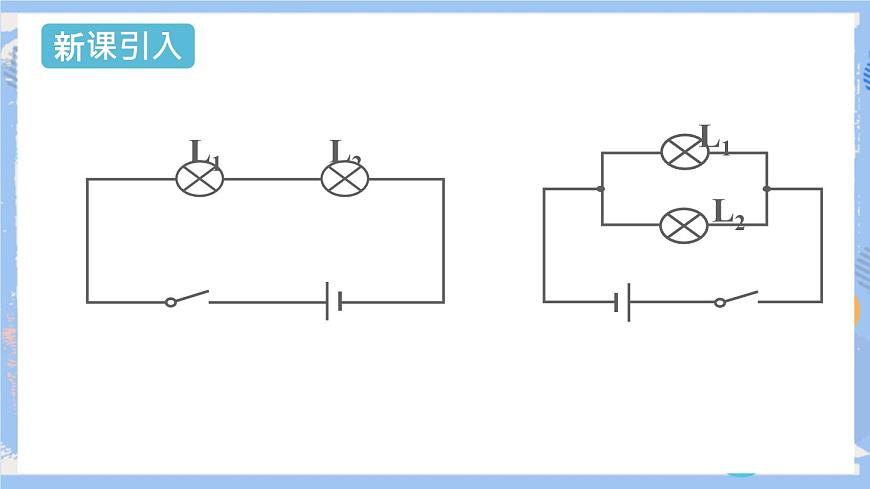

一、串聯電路的電壓規律

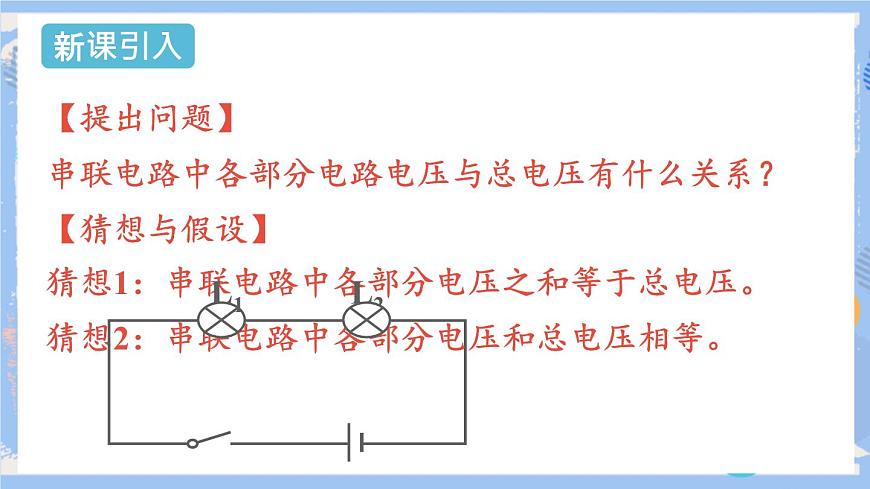

【提出問題】串聯電路中各部分電路電壓與總電壓有什么關系？【猜想與假設】猜想1：串聯電路中各部分電壓之和等于總電壓。猜想2：串聯電路中各部分電壓和總電壓相等。

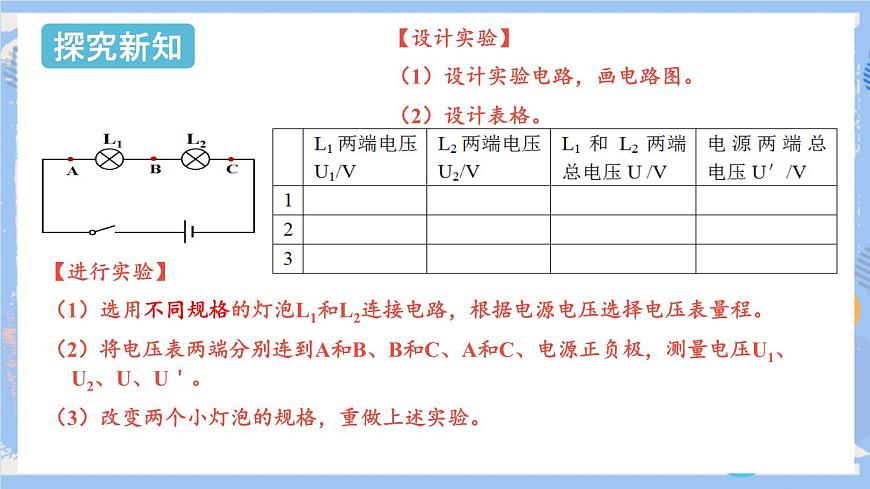

【設計實驗】（1）設計實驗電路，畫電路圖。（2）設計表格。

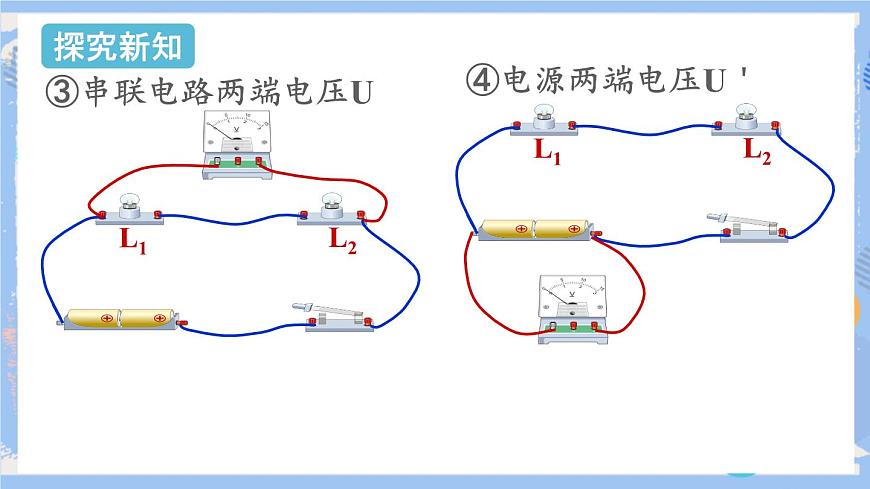

【進行實驗】（1）選用不同規格的燈泡L1和L2連接電路，根據電源電壓選擇電壓表量程。（2）將電壓表兩端分別連到A和B、B和C、A和C、電源正負極，測量電壓U1、U2、U、U＇。（3）改變兩個小燈泡的規格，重做上述實驗。

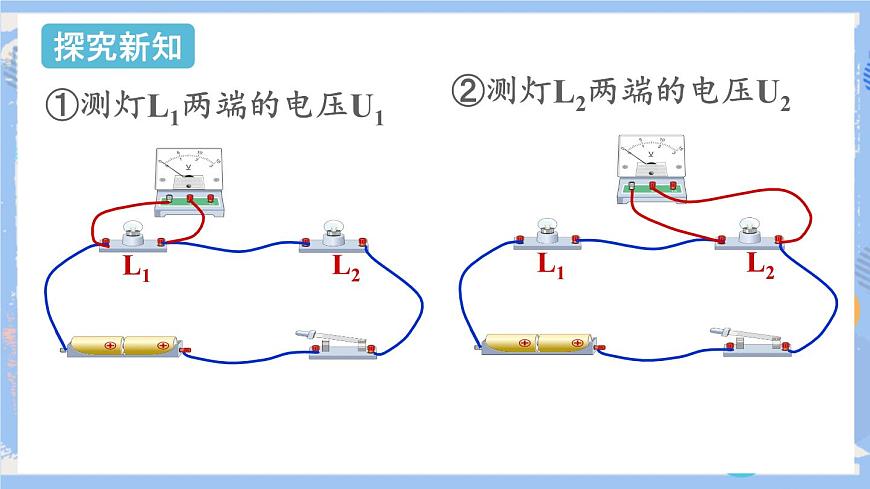

②測燈L2兩端的電壓U2
①測燈L1兩端的電壓U1

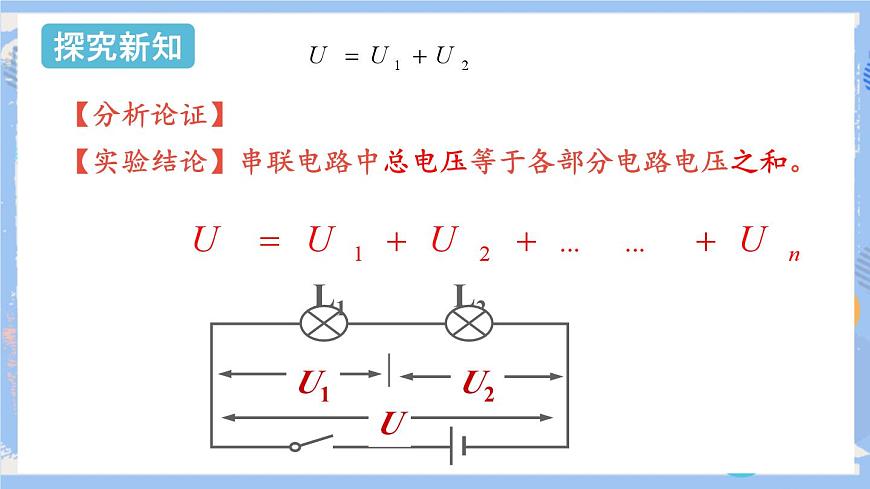

【分析論證】【實驗結論】串聯電路中總電壓等于各部分電路電壓之和。
二、并聯電路的電壓規律

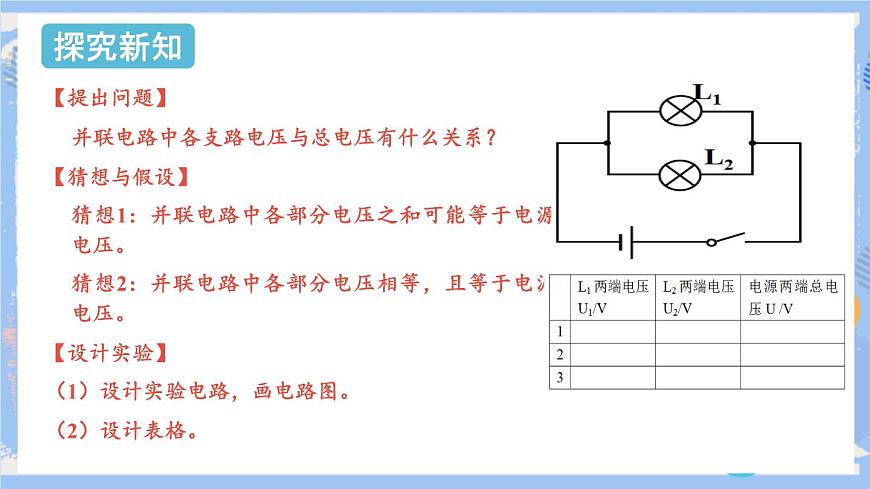

【提出問題】并聯電路中各支路電壓與總電壓有什么關系？ 【猜想與假設】猜想1：并聯電路中各部分電壓之和可能等于電源電壓。猜想2：并聯電路中各部分電壓相等，且等于電源電壓。【設計實驗】（1）設計實驗電路，畫電路圖。（2）設計表格。
【進行實驗】（1）選用不同規格的燈泡L1和L2連接電路，根據電源電壓選擇電壓表量程。（2）將電壓表兩端分別連到燈泡L1兩端、燈泡L2兩端、電源兩端，測量電壓U1、U2、U。（3）改變兩個小燈泡的規格，重做上述實驗。
【分析論證】【得出結論】并聯電路中，各支路兩端的電壓均相等，且等于電源電壓。
（1）換用不同規格的燈泡進行多次實驗，目的是避免偶然性，得到普遍適用的規律。當所用燈泡規格相同時，具有特殊性；當實驗次數太少，具有偶然性。
（2）串聯分壓，并聯分流。串聯分壓指串聯電路中各用電器從總電壓分得部分電壓。串聯電路總電壓大于各部分電壓。并聯分流指并聯電路中各支路從干路電流分得部分電流。并聯電路總電流大于各支路電流。
（3）串聯電路各部分的分壓不一定相等。
相同規格用電器串聯時，各用電器分壓相等；不同規格用電器串聯時，各用電器分壓不等。（4）電路中兩個燈泡兩端電壓相等，則它們采用哪種連接方式？答：可能并聯，也可能是串聯，且兩者規格相同。
（5）串聯電路的總電壓等于電源電壓。（6）串聯電池組總電壓等于各節電池電壓之和。
實驗設計：1．電源、燈泡、開關各一個，組成電路, 用一個電流表測電流，一個電壓表測燈的電壓，畫出電路圖。2．電池、開關、 2個燈組成串聯電路，用一個電流表測電流，一個電壓表測一盞燈的電壓，畫出電路圖。
（2020?福清市一模）如圖所示的電路中，電源電壓為9V，閉合開關后，兩燈均發光，電壓表示數為6V，此時（?。〢．燈泡L1兩端電壓為6VB．燈泡L2兩端電壓為6VC．燈泡L1兩端電壓為9VD．燈泡L2兩端電壓為3V答案：B
（2019秋?遂寧期末）如圖甲所示，電源電壓未知，在開關S斷開和閉合的情況下，電壓表分別采用了不同的量程，但指針偏轉角度相同（如圖乙所示），則S閉合時，L1和L2兩端的電壓分別為（　?。〢．8.8V 2.2VB．2.2V 8.8VC．11V 8.8VD．11V 2.2V答案：B
（2019秋?龍華區期末）小明按圖甲的電路進行實驗，當閉合開關用電器正常工作時，電壓表V1和V2的指針完全一樣，如圖乙所示，則L1、L2兩端的電壓分別為（　?。〢．6V 1.5VB．7.5V 1.5VC．1.5V 7.5VD．1.5V 6V答案：A
（2019秋?金鄉縣期末）如圖所示的電路中，閉合開關，電壓表V1的示數是7.5V，電壓表V2的示數為9V，若電源電壓U為12V，則L2兩端電壓是（　?。〢．4.5VB．5.5VC．3VD．2V答案：A
（2020?成都模擬）在如圖所示的電路中，S閉合后下列各種情況正確的是（　　）A．如果甲、乙、丙是電壓表，當S1閉合后U丙=U甲=U乙B．如果甲是電壓表，乙、丙電流表，S1斷開形成串聯電路C．電路中甲表和乙表可以同時是電流表D．如果電路是并聯電路，則乙表的示數大于丙表的示數答案：A
（2020?湛江模擬）在圖所示的電路中，當開關S閉合后，電壓表V1和V2的示數如圖所示，則燈L2兩端的電壓為 ________。答案： 3.6V
（2019秋?潮南區期末）如圖甲所示，當開關S由接1轉到接2時，電壓表示數變化如圖乙所示，則燈泡L2兩端的電壓是______V，電源電壓是______V．若燈L2斷路，則電壓表的示數為_(kāi)_____V。答案：4；6；0
（2020?揚州）在“探究串聯電路電壓的特點”實驗中：某實驗小組分別測量了串聯電路兩端的總電壓U和燈泡L1、L2兩端的電壓U1、U2數據如表：（1）該小組由此得出串聯電路的總電壓與各部分電壓的關系是_________（用題中物理量符號表示）。（2）實驗過程中，若L1燈絲斷了，觀察到電壓表V1示數為 ______，電壓表V2示數為_(kāi)_____ 。（3）該實驗還有待改進，請寫出其中一點：____________。答案：（1）U1+U2=U；（2）2.6V；0V；（3）換不同規格的小燈泡再進行多次實驗
（2020?金牛區模擬）小明和小華同學在“探究串聯電路電壓的規律”實驗中，設計了如圖甲所示的電路。（1）連接電路前，小明發現電壓表指針如圖乙所示，接下來他要對電壓表進行的操作是_____。（2）小明根據圖甲連接好電路，閉合開關后，發現電壓表示數為零，若只有L1或L2中的一處發生故障，則故障可能是 ________。（3）排除故障后，小明完成了實驗，并把數據記錄在表中。分析實驗數據得出兩個實驗結論：①串聯電路兩端的電壓___各部分電路兩端電壓之和：②串聯電路中，各部分電路兩端電壓相等。（4）實驗結束后小明和小華互相交流，小華指出結論②是錯誤的，造成結論錯誤的原因可能是使用的燈泡規格____（選填“相同”或“不相同”）。除此之外，小華還指出應多測幾組實驗數據，這樣才能____（選填“減小誤差”或“尋找普遍規律”）。
答案：（1）對電壓表進行調零；（2）L2斷路（或L1短路）；（3）等于；（4）相同；尋找普遍規律
