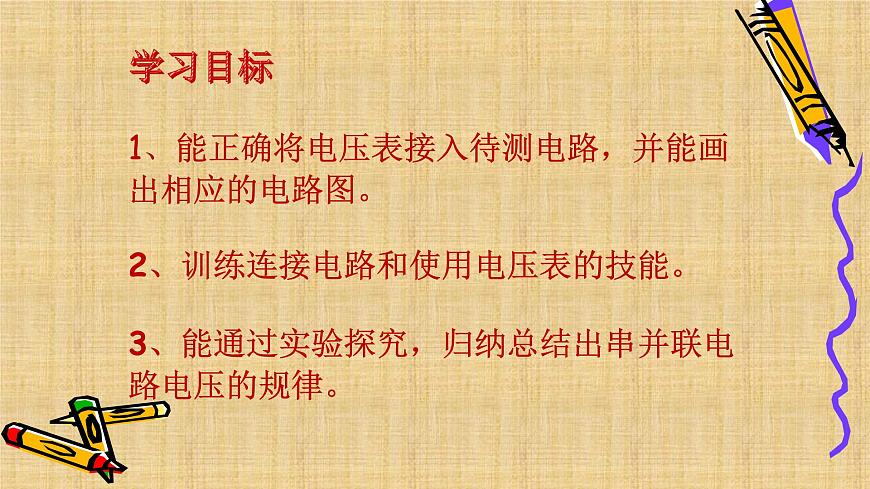

學習目標1、能正確將電壓表接入待測電路，并能畫出相應的電路圖。2、訓練連接電路和使用電壓表的技能。3、能通過實驗探究，歸納總結出串并聯電路電壓的規律。

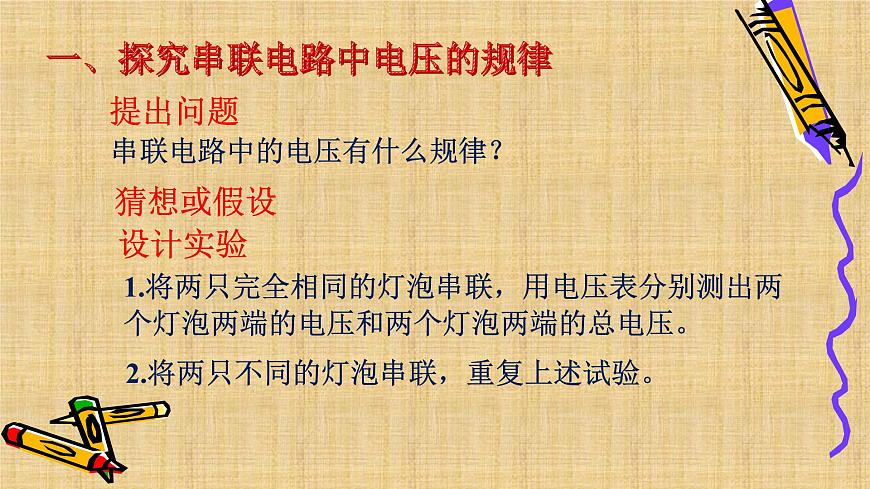

一、探究串聯電路中電壓的規律
串聯電路中的電壓有什么規律？
1.將兩只完全相同的燈泡串聯，用電壓表分別測出兩個燈泡兩端的電壓和兩個燈泡兩端的總電壓。
2.將兩只不同的燈泡串聯，重復上述試驗。

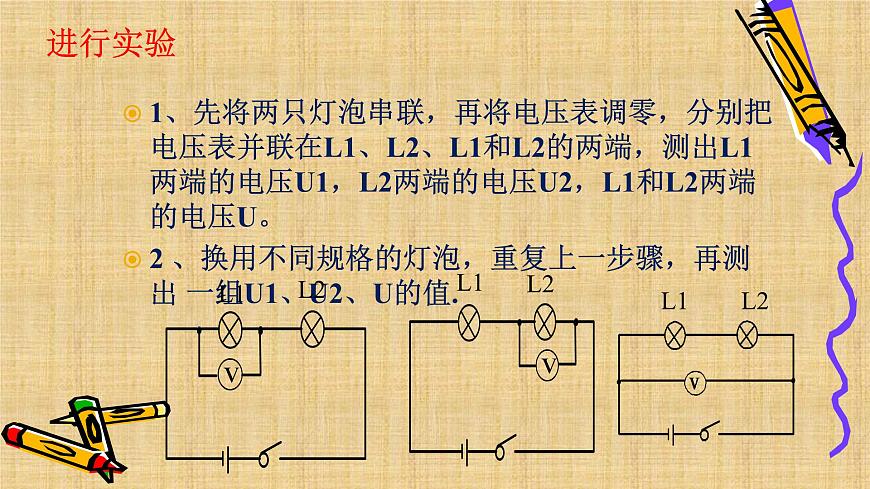

1、先將兩只燈泡串聯，再將電壓表調零，分別把電壓表并聯在L1、L2、L1和L2的兩端，測出L1兩端的電壓U1，L2兩端的電壓U2，L1和L2兩端的電壓U。2 、換用不同規格的燈泡，重復上一步驟，再測出 一組U1、U2、U的值.

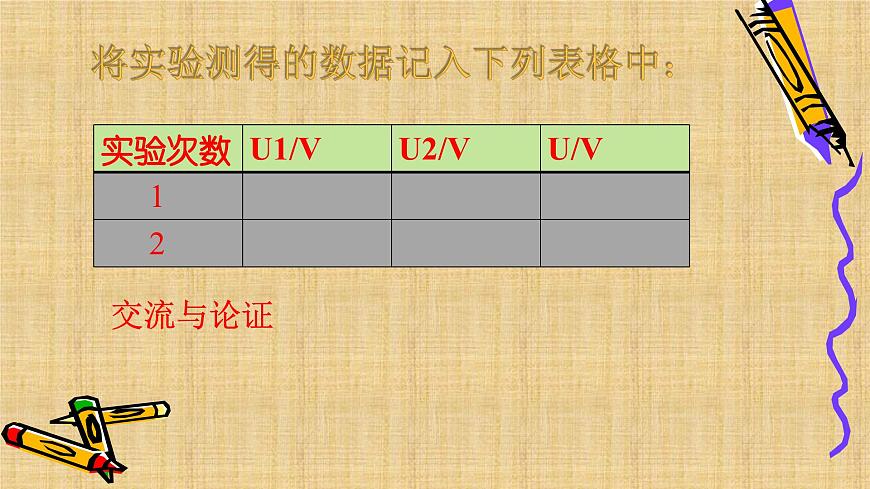

將實驗測得的數據記入下列表格中：
二、探究并聯電路中電壓的規律
小燈泡L1和L2兩端的電壓與電源兩端的電壓有怎樣的關系？
將兩只燈泡并聯分別測出兩只燈泡兩端的電壓及L1、L2并聯后的總電壓。
用電壓表分別測出L1和L2兩端的電壓，以及電源兩端的電壓，并將實驗數據填在下面的表格中。
1、把兩個完全相同的小燈泡串聯起來接在6V的電源上，每個小燈泡兩端的電壓為 V；若把兩個燈泡并聯起來接在6V的電源上，每個燈泡兩端的電壓是 V。?2、現代國際大都市都是不夜城，最常見的是節日小彩燈，現在手頭上有上百個相同的彩燈，正常工作時兩端的電壓都是5V，如果只能用家庭電路供電，則可采用的方法是：（ ）A 把100個燈泡串聯起來 B 把100個燈泡并聯起來 C 把44個燈泡串聯起來 D 把44個燈泡并聯起?
通過本節課的學習你有什么收獲？
