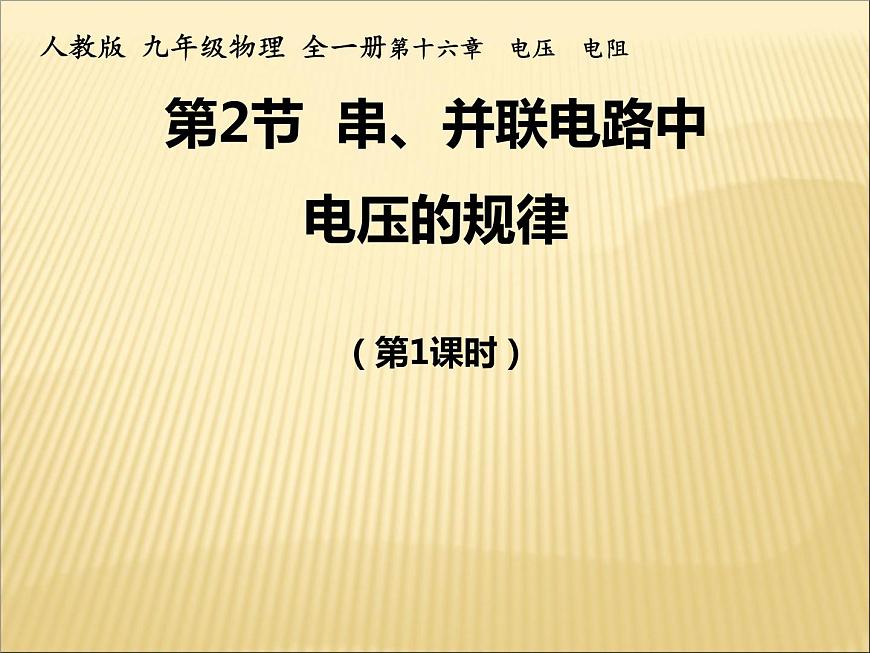

物理九年級全冊第1節 電壓課文課件ppt

這是一份物理九年級全冊第1節 電壓課文課件ppt，共11頁。PPT課件主要包含了溫故知新，處處相等，15V，“+”，“-”，探究新知，UU1+U2，動手動腦，課堂檢測等內容，歡迎下載使用。

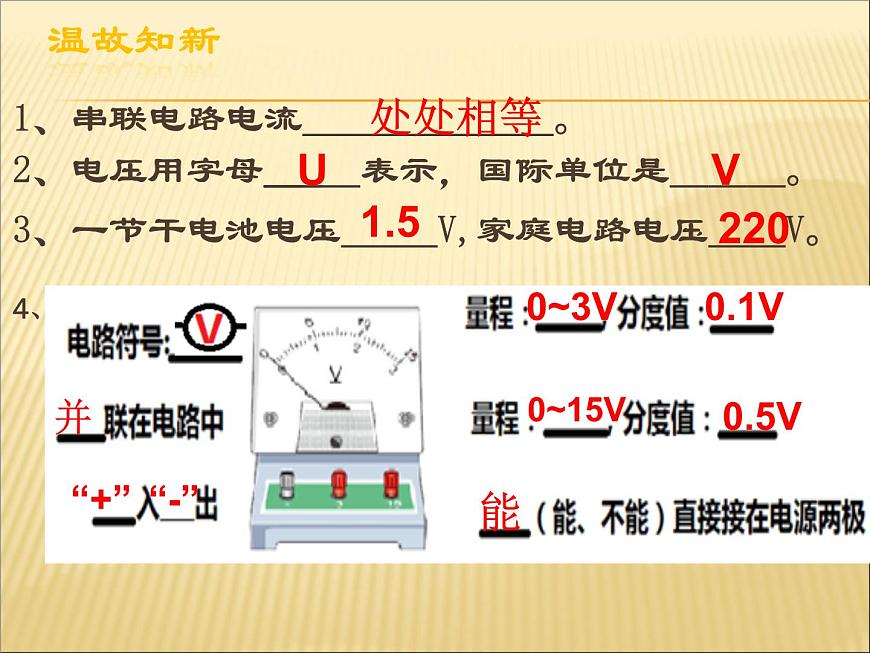

1、串聯電路電流 。2、電壓用字母　 　表示，國際單位是　 　。3、一節干電池電壓 V,家庭電路電壓 V。4、

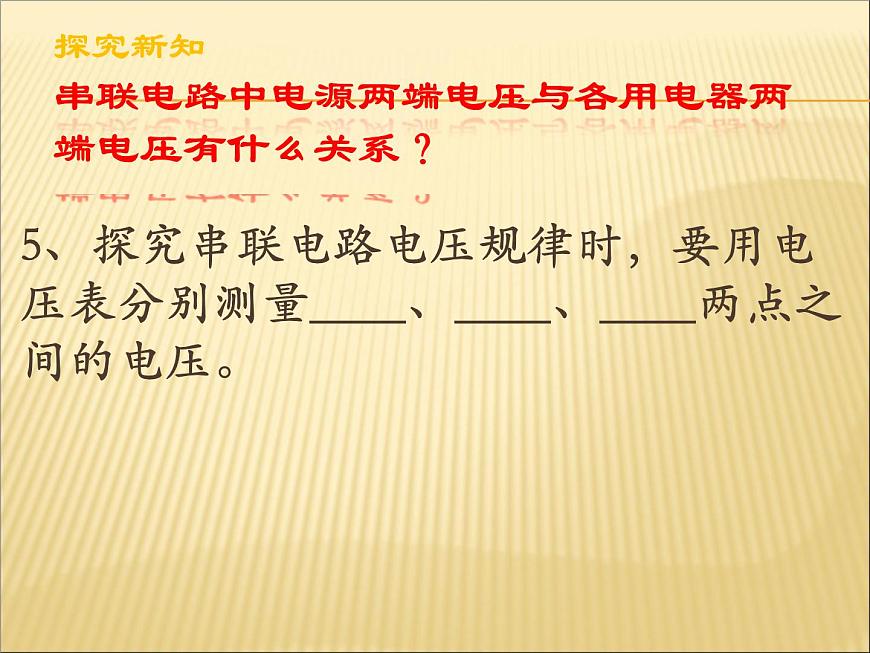

探究新知 串聯電路中電源兩端電壓與各用電器兩端電壓有什么關系？
5、探究串聯電路電壓規律時，要用電壓表分別測量　　、　　、　　兩點之間的電壓。

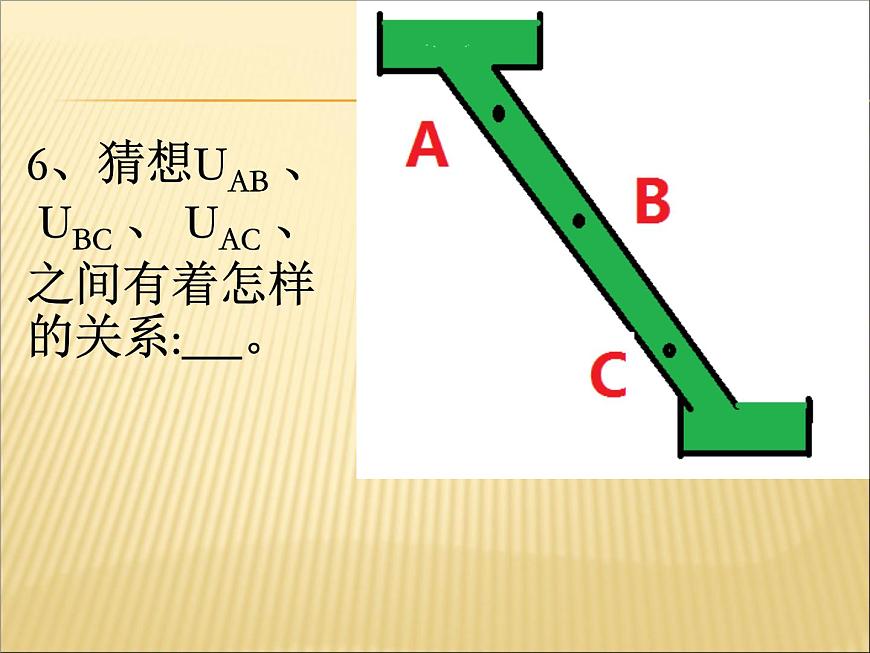

6、猜想U(xiǎn)AB 、 UBC 、 UAC 、之間有著怎樣的關系: 。

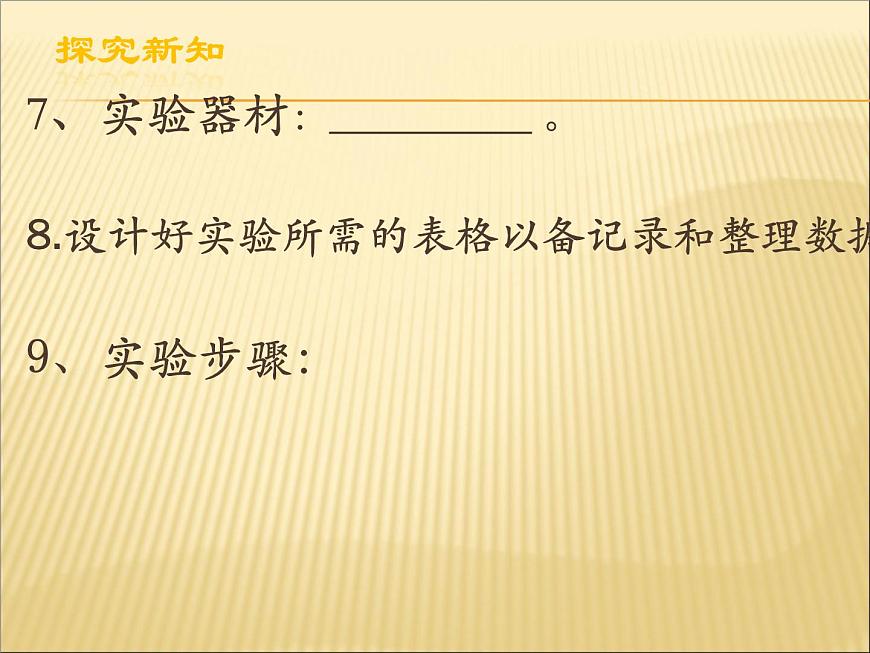

7、實驗器材： 。8.設計好實驗所需的表格以備記錄和整理數據。9、實驗步驟：
10、 探究：按照小組設計的實驗方法進行探究實驗并把測量數據記錄在11題表格中。分析數據得出結論： 用符號表示可以寫為： 。
在串聯電路中，電源兩端電壓等于各用電器兩端電壓之和。
11、討論交流：在探究串、并聯電路電壓的規律的實驗中，為什么要選用不同規格的小電燈？實驗中還需注意什么？
根據測量的數據，同學們發現了什么規律？
電池組兩端的電壓等于每節干電池兩端電壓之和。
1、如圖所示，電源電壓保持不變，當只閉合S2時，電壓表的示數為3V，當只閉合S1時，電壓表的示數為4.5V，則此時L1、L2兩端的電壓分別是（ ） A. 3V和7.5V B. 1.5V和4.5V C. 3V和1.5V D. 1.5V和3V
2．如圖所示，在“探究串聯電路中電壓的規律”時，小雨同學用電壓表測出ab、bc、ac兩端的電壓分別為UAB=3V，UBC=3V,UAC=6V，在表格中記錄數據后，下一步應該做的是（ ）A．整理器材，分析數據，得出結論 B．對換L1和L2的位置，再測出一組電壓值C．改變電源電壓，再測出幾組電壓值 D．換用不同規格的小燈泡，再測出幾組電壓值
