物理第1節 電壓精品練習

這是一份物理第1節 電壓精品練習，共6頁。試卷主要包含了單選題，填空題，實驗探究題等內容，歡迎下載使用。

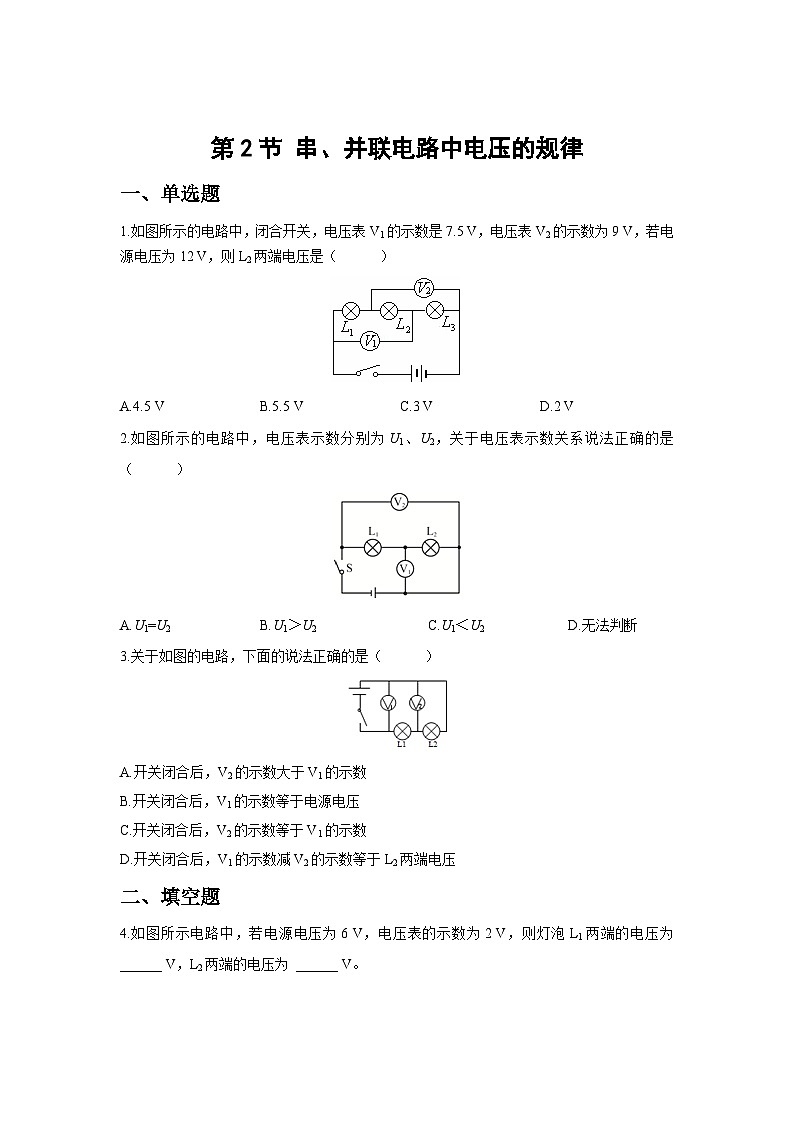

1.如圖所示的電路中，閉合開關，電壓表V1的示數是7.5 V，電壓表V2的示數為9 V，若電源電壓為12 V，則L2兩端電壓是（ ）
A.4.5 VB.5.5 VC.3 VD.2 V
2.如圖所示的電路中，電壓表示數分別為U1、U2，關于電壓表示數關系說法正確的是（ ）
A.U1=U2B.U1＞U2C.U1＜U2D.無法判斷
3.關于如圖的電路，下面的說法正確的是（ ）
A.開關閉合后，V2的示數大于V1的示數
B.開關閉合后，V1的示數等于電源電壓
C.開關閉合后，V2的示數等于V1的示數
D.開關閉合后，V1的示數減V2的示數等于L2兩端電壓
二、填空題

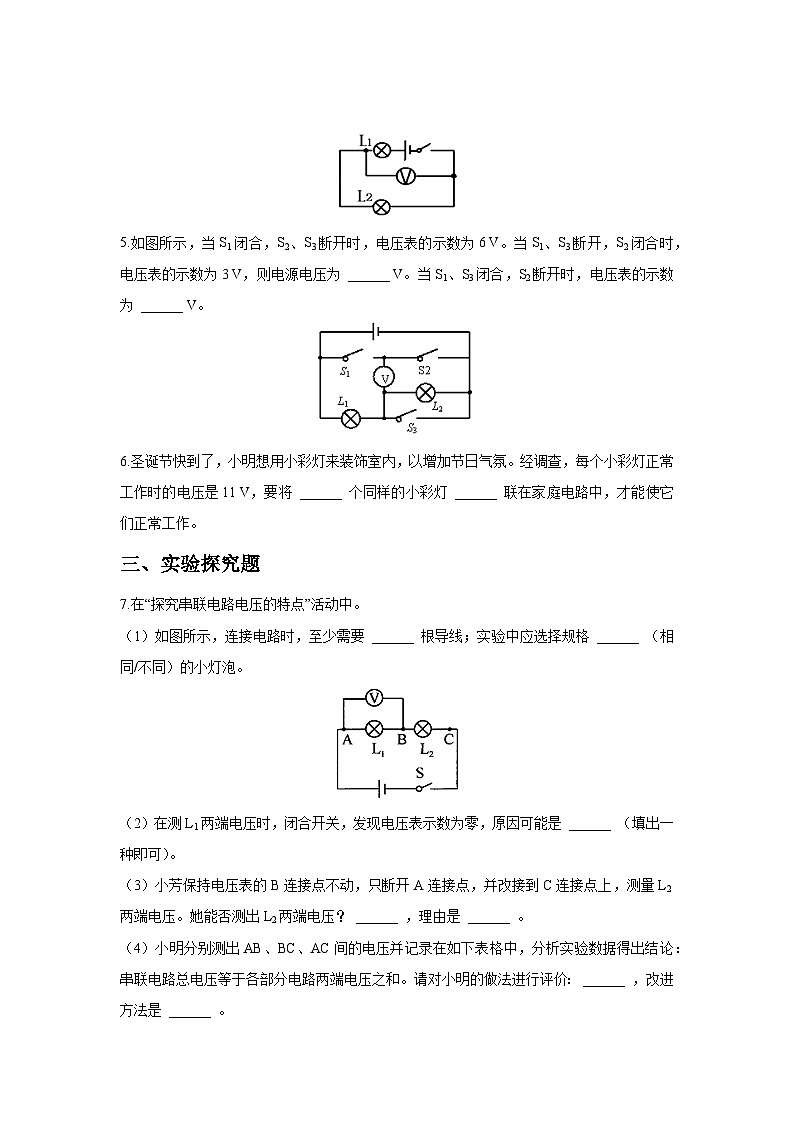

4.如圖所示電路中，若電源電壓為6 V，電壓表的示數為2 V，則燈泡L1兩端的電壓為 ______ V，L2兩端的電壓為 ______ V。
5.如圖所示，當S1閉合，S2、S3斷開時，電壓表的示數為6 V。當S1、S3斷開，S2閉合時，電壓表的示數為3 V，則電源電壓為 ______ V。當S1、S3閉合，S2斷開時，電壓表的示數為 ______ V。
6.圣誕節快到了，小明想用小彩燈來裝飾室內，以增加節日氣氛。經調查，每個小彩燈正常工作時的電壓是11 V，要將 ______ 個同樣的小彩燈 ______ 聯在家庭電路中，才能使它們正常工作。
三、實驗探究題
7.在“探究串聯電路電壓的特點”活動中。
（1）如圖所示，連接電路時，至少需要 ______ 根導線；實驗中應選擇規格 ______ （相同/不同）的小燈泡。
（2）在測L1兩端電壓時，閉合開關，發現電壓表示數為零，原因可能是 ______ （填出一種即可）。
（3）小芳保持電壓表的B連接點不動，只斷開A連接點，并改接到C連接點上，測量L2兩端電壓。她能否測出L2兩端電壓？ ______ ，理由是 ______ 。
（4）小明分別測出AB、BC、AC間的電壓并記錄在如下表格中，分析實驗數據得出結論：串聯電路總電壓等于各部分電路兩端電壓之和。請對小明的做法進行評價： ______ ，改進方法是 ______ 。

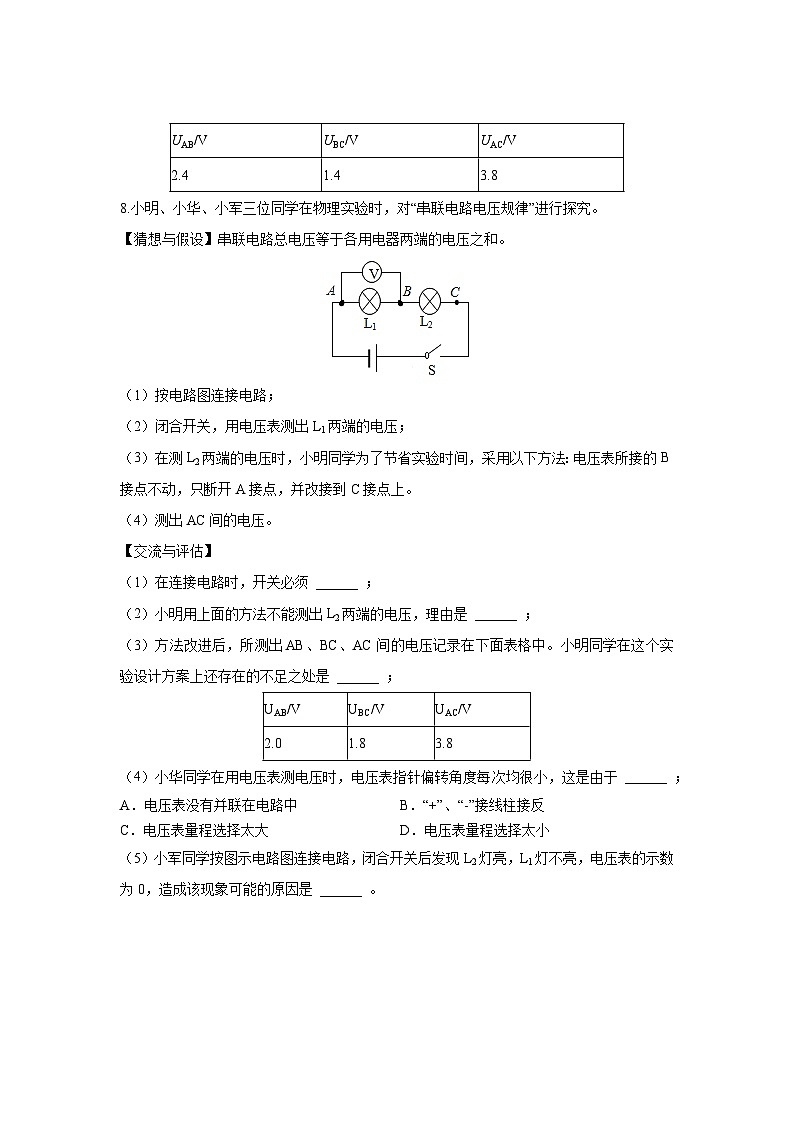

8.小明、小華、小軍三位同學在物理實驗時，對“串聯電路電壓規律”進行探究。
【猜想與假設】串聯電路總電壓等于各用電器兩端的電壓之和。
（1）按電路圖連接電路；
（2）閉合開關，用電壓表測出L1兩端的電壓；
（3）在測L2兩端的電壓時，小明同學為了節省實驗時間，采用以下方法：電壓表所接的B接點不動，只斷開A接點，并改接到C接點上。
（4）測出AC間的電壓。
【交流與評估】
（1）在連接電路時，開關必須 ______ ；
（2）小明用上面的方法不能測出L2兩端的電壓，理由是 ______ ；
（3）方法改進后，所測出AB、BC、AC間的電壓記錄在下面表格中。小明同學在這個實驗設計方案上還存在的不足之處是 ______ ；
（4）小華同學在用電壓表測電壓時，電壓表指針偏轉角度每次均很小，這是由于 ______ ；
A．電壓表沒有并聯在電路中B．“+”、“-”接線柱接反
C．電壓表量程選擇太大D．電壓表量程選擇太小
（5）小軍同學按圖示電路圖連接電路，閉合開關后發現L2燈亮，L1燈不亮，電壓表的示數為0，造成該現象可能的原因是 ______ 。
答案與解析
1. A
解析：由電路圖可知，三燈泡串聯，V1測L1、L2兩端的電壓，V2測L2、L3兩端的電壓，由于串聯電路中總電壓等于各分電阻電壓之和，則
U1+U2=7.5 V----------①
U2+U3=9 V------------②
U=U1+U2+U3=12 V----------③
解得U2=4.5 V。
故選A。
2. C
解析：分析電路圖，兩電燈串聯，電壓表V1測量燈泡L2兩端的電壓，電壓表V2測量L1和L2串聯兩端的總電壓，由于串聯電路的總電壓等于各電阻兩端的電壓之和可知：L2兩端的電壓小于L1和L2串聯兩端的總電壓，即U1＜U2。
故選C。
3. B
解析：由電路圖可知，兩燈串聯，電壓表V1測電源電壓，電壓表V2測L2兩端電壓，所以開關閉合后，V1的示數等于電源電壓，故B正確。
串聯電路中，各部分電壓兩端電壓之和等于電源電壓，所以V1的示數大于V2的示數，故AC錯誤；
U-U2=U1，V1的示數減V2的示數等于L1兩端電壓，故D錯誤。
故選B。
4. 4；2
解析：由電路圖可知，兩燈泡串聯，電壓表測L2兩端的電壓，即UL2=2 V。
串聯電路中總電壓等于各分電壓之和，電源的電壓U=6V，則L1兩端的電壓UL1=U-UL2=6 V-2 V=4 V。
5. 9；9
解析：（1）當S1閉合，S2、S3斷開時，電路圖如下圖所示。
兩燈泡串聯，電壓表測L1兩端的電壓，所以U1=6 V。
當S1、S3斷開，S2閉合時，兩燈泡串聯，電壓表測L2兩端的電壓，所以U2=3 V，電源的電壓U=U1+U2=6 V+3 V=9 V。
（2）當S1、S3閉合，S2斷開時，電路圖如下圖所示。
電路為L1的簡單電路，電壓表測電源的電壓，所以L1兩端的電壓為9 V。
6. 20；串
解析：小彩燈額定電壓小于家庭電路電壓，小彩燈應串聯接入家庭電路。
串聯的只數n=UU燈=220 V11 V=20只。
7. （1）6；不同；（2）L2斷路；（3）不能；正負接線柱反接了；（4）一次實驗具有偶然性；更換規格不同的燈泡進行多次實驗。
解析：（1）由電路圖可知，共需要導線6根導線；為了避免實驗的偶然性，使探究得出的結論具有普遍意義，應該選取不同的小燈泡進行實驗。
（2）電壓表示數為零，說明電路中出現了斷路；若L1斷路，則電壓表測量的電源電壓，有示數；若L2斷路，則電壓表無示數。
（3）測出L1兩端的電壓，A與電壓表的負接線柱相連。小聰將與A點相連的導線改接到C點，則會造成電流從負接線柱流入了。小芳的辦法是錯誤的。
（4）本實驗只做了一次實驗，而沒有進行多次測量，只憑一組實驗數據得出結論帶有偶然性，不能得出正確規律，故應更換規格不同的燈泡進行多次實驗。
8. （1）斷開；
（2）電壓表正負接線柱接反了；
（3）只進行了一次實驗，結論具有片面性；
（4）C；
（5）L1短路。
解析：（1）在拆接電路時，開關必須斷開。
（2）當電壓表B點不動，只斷開A點，并改接到C點上時，雖然電壓表此時與L2并聯，但電壓表的正負接線柱卻是反的，閉合開關后，指針會反向偏轉，所以不能測出L2兩端的電壓。
（3）實驗中，小明只做了一次實驗，而沒有進行多次測量，只憑一組實驗數據得出結論帶有偶然性，不能得出正確規律。
（4）電壓表指針偏轉角度每次均很小，這說明電壓表所選量程太大，C正確。
（5）L2燈亮，則電路未發生斷路，L1燈不亮，電壓表的示數為0，則可能L1短路。 UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
UAB/V
UBC/V
UAC/V
2.0
1.8
3.8
