物理九年級全冊第1節 電壓示范課課件ppt

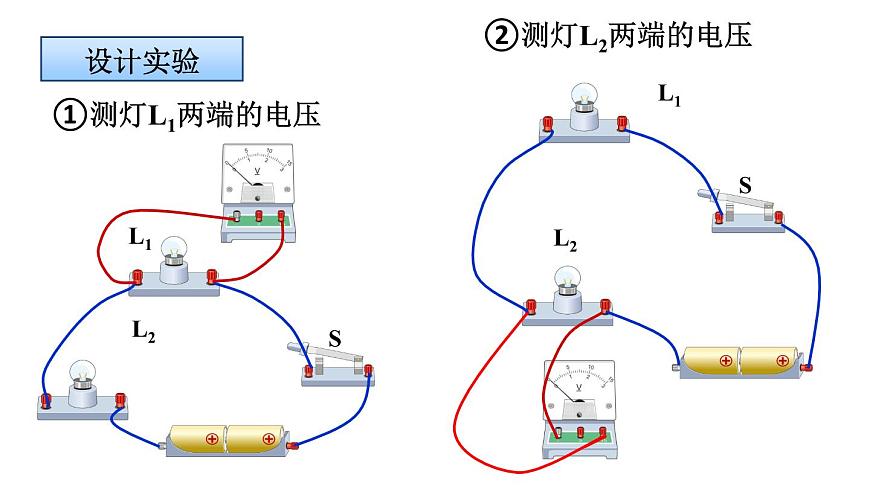

這是一份物理九年級全冊第1節 電壓示范課課件ppt，共10頁。PPT課件主要包含了×107，9×107，設計實驗，①測燈L1兩端的電壓，②測燈L2兩端的電壓，作出猜想，知識點1，數據表格等內容，歡迎下載使用。

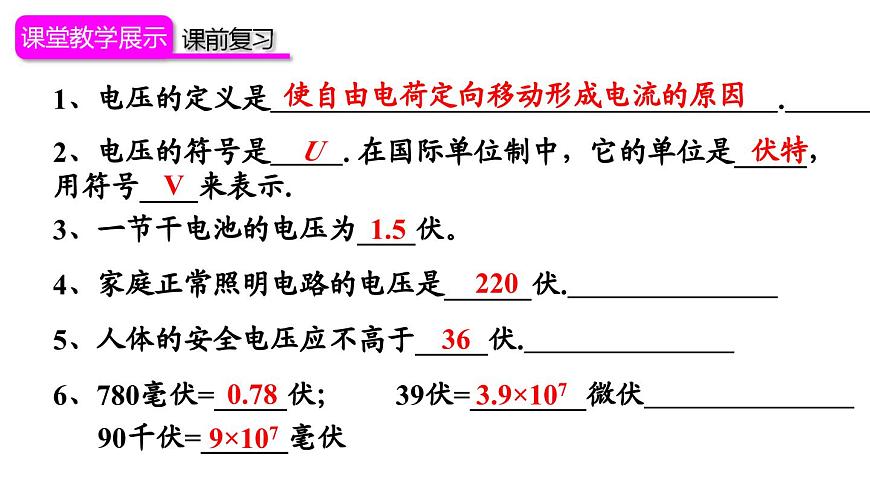

1、電壓的定義是 .
2、電壓的符號是 . 在國際單位制中，它的單位是_____， 用符號____來表示.
3、一節干電池的電壓為____伏。
4、家庭正常照明電路的電壓是______伏.
5、人體的安全電壓應不高于_____伏.
90千伏=______毫伏
6、780毫伏=_____伏； 39伏=________微伏
使自由電荷定向移動形成電流的原因

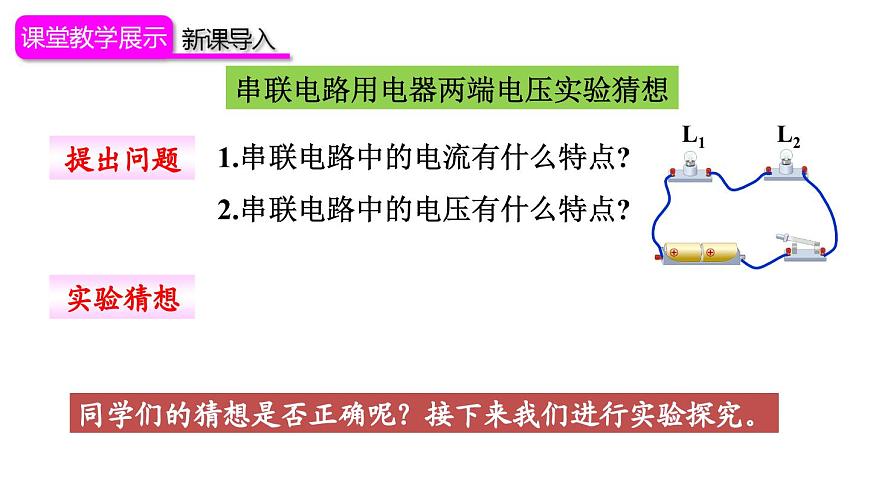

串聯電路用電器兩端電壓實驗猜想
串聯電路中的電流有什么特點?串聯電路中的電壓有什么特點?
同學們的猜想是否正確呢？接下來我們進行實驗探究。

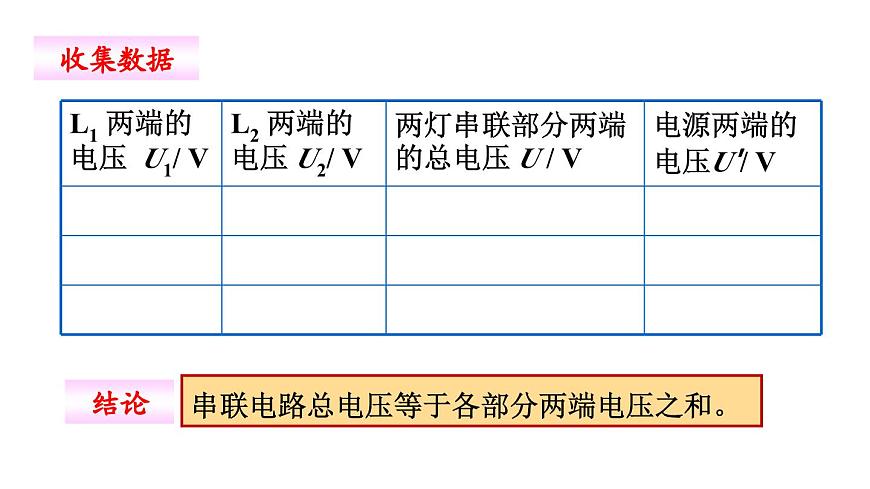

串聯電路總電壓等于各部分兩端電壓之和。
探究并聯電路中電壓的規律
1．各支路兩端的電壓與電源兩端電壓的關系是怎樣的？2．與并聯電路中的電流關系一樣嗎？3．與串聯電路中的電壓關系一樣嗎？
:并聯電路兩端的電壓與各支路兩端的電壓均相等。
U=U1=U2=…=Un
2.在圖甲所示的電路中，閉合開關后電壓表 V1的示數為 2.5V，V2 的示數應為 _____V，V的示數應為_____V.在圖乙所示的測量電路中，閉合開關后電壓表 V1的示數為 2.5V，V2的示數為 3.8V，V 的示數應為_____ 。
（見教材P62 動手動腦學物理）
