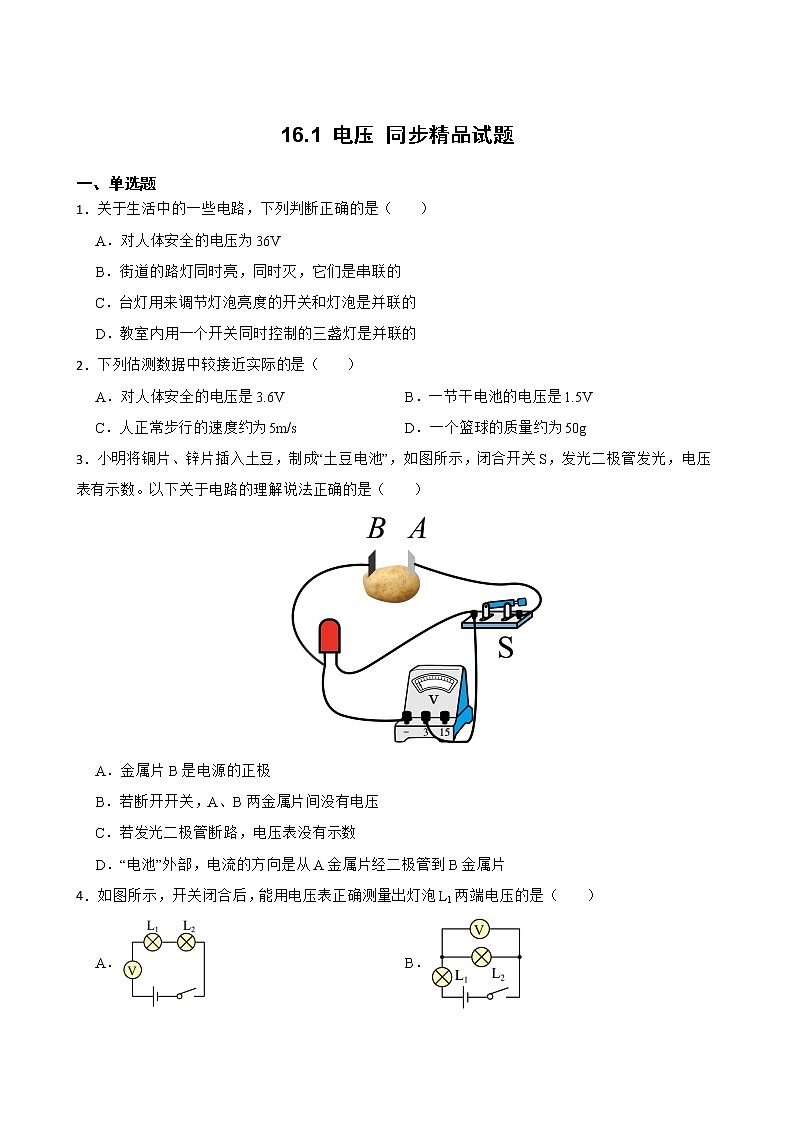

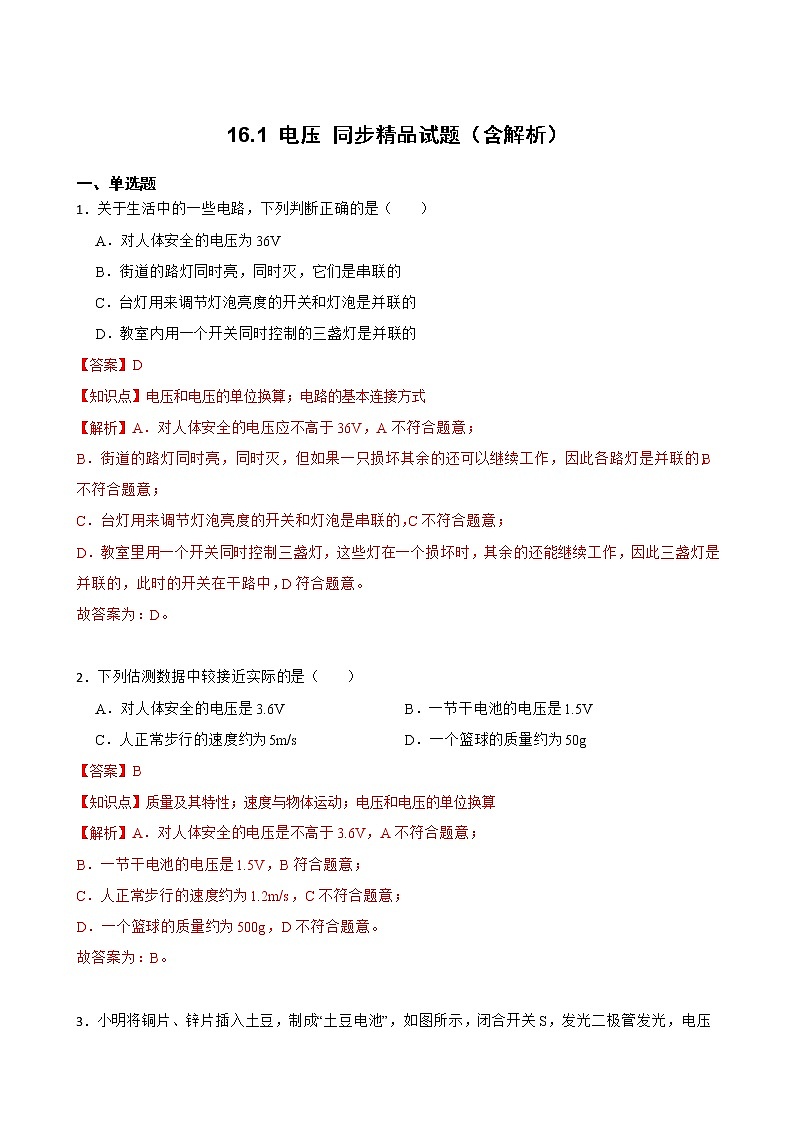

這是一份初中物理人教版九年級全冊第1節 電壓優質課ppt課件，文件包含人教版物理九年級全冊161電壓同步課件pptx、人教版物理九年級全冊161電壓同步教案docx、人教版物理九年級全冊161電壓同步精品試題教師卷含解析docx、人教版物理九年級全冊161電壓同步精品試題學生卷含答案docx、161電壓表的用法mp4、串聯電路故障swf、電壓是形成電流的原因swf、電壓表的使用swf、電壓表的讀數swf等9份課件配套教學資源，其中PPT共29頁， 歡迎下載使用。
自然界的現象千奇百怪，無所不有，很多動物也有發電的本領，像電鰩和電鰻，簡直可以說是“水中的發電機”。電鰩和電鰻是怎樣捕食的？它有什么秘密武器？
繪制出串聯電路圖，利用下列器材做實驗觀察現象：
總結：只有電子產生了定向移動，才能形成電流，小燈泡才會發光. 取走電源，換上導線，導線中雖然有大量的自由電子，但不發生“定向”移動，所以沒有電流，小燈泡不亮.
電路中先后接入一節和兩節干電池，觀察小燈泡的亮度。
兩次實驗小燈泡的亮度相同嗎？你認為是什么原因引起的？
電路中必須有電源，才能使電路中的自由電子產生定向移動，電路中才會有電流. 也就是電源的兩極間存在著某種“力量”迫使整個電路中的電子產生了定向移動.我們把電源兩極間的這種作用稱為“電壓”。
要讓一段電路中有電流，它的兩端就要有電壓（U）。
電源的作用就是給用電器兩端提供電壓。
國際單位：伏特 ，簡稱伏（ V ）。常用單位：千伏（kV）；毫伏（mV）。換算：　　1 kV = 103 V 1 V =103 mV

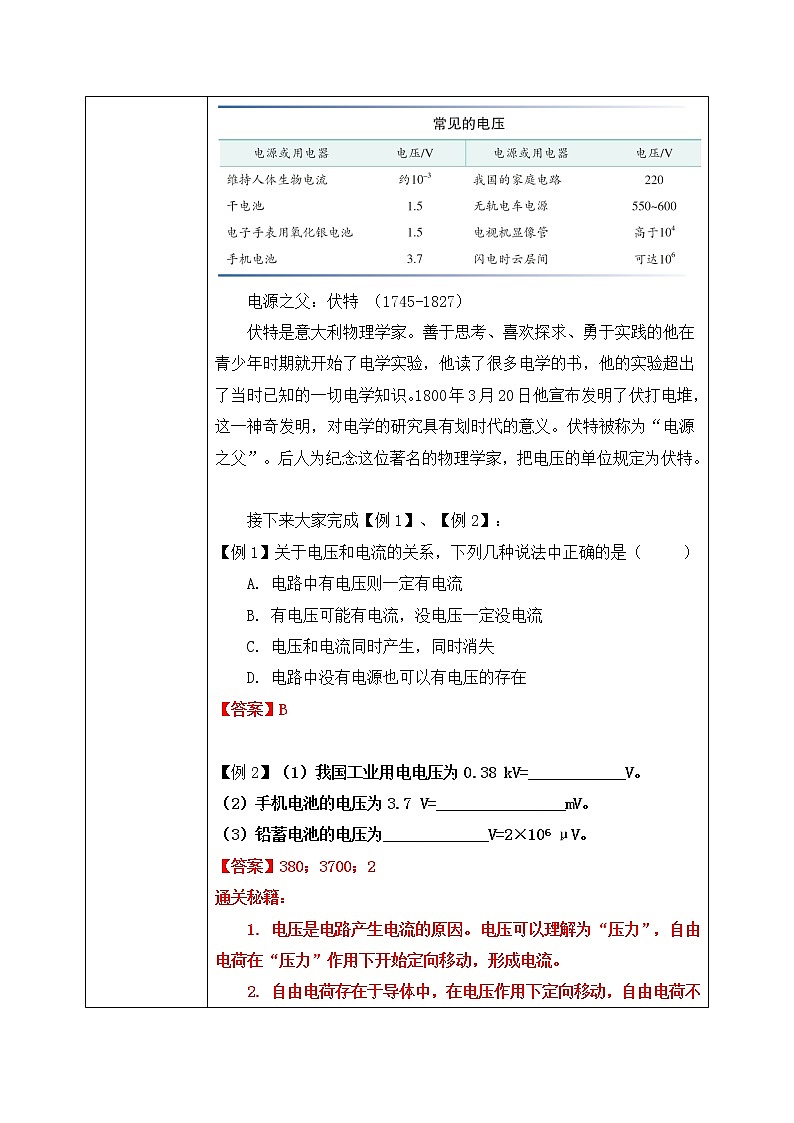

伏特是意大利物理學家。善于思考、喜歡探求、勇于實踐的他在青少年時期就開始了電學實驗，他讀了很多電學的書，他的實驗超出了當時已知的一切電學知識。1800年3月20日他宣布發明了伏打電堆，這一神奇發明，對電學的研究具有劃時代的意義。伏特被稱為“電源之父”。后人為紀念這位著名的物理學家，把電壓的單位規定為伏特。
電源之父：伏特 （1745-1827）
【例1】關于電壓和電流的關系，下列幾種說法中正確的是（ ）A. 電路中有電壓則一定有電流B. 有電壓可能有電流，沒電壓一定沒電流C. 電壓和電流同時產生，同時消失D. 電路中沒有電源也可以有電壓的存在
【例2】（1）我國工業用電電壓為0.38 kV=____________V。（2）手機電池的電壓為3.7 V=________________mV。（3）鉛蓄電池的電壓為_____________V=2×106 μV。
通關秘籍： 1. 電壓是電路產生電流的原因。電壓可以理解為“壓力”，自由電荷在“壓力”作用下開始定向移動，形成電流。 2. 自由電荷存在于導體中，在電壓作用下定向移動，自由電荷不是由電壓創造的。 3. 解題時要理解電壓、電流、自由電荷之間的關系，即自由電荷由導體提供，電壓使自由電荷定向移動，自由電荷定向移動形成電流。
怎樣測量電壓的大小呢？
（1）測量直流低值電壓的儀器；（2）通常采用（0~3 V）（0~15 V）兩個量程。
（4）接線柱分別標有“—”、“3”、“15”標記，其中“—”接線柱為公共端。
（1）指針在標尺左端置零。

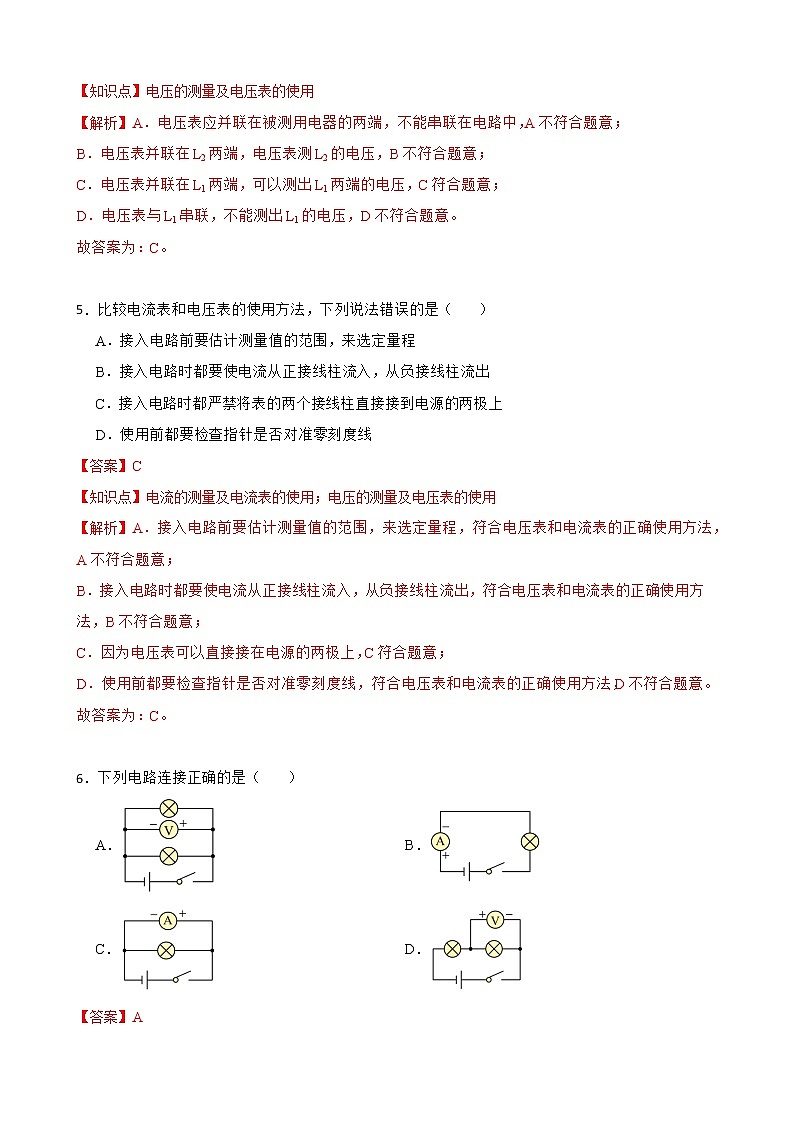

（1）電壓表必須和被測的用電器并聯。（2）電流必須從正接線柱流入，從負接線柱流出。（3）必須正確選擇量程，可先用大量程進行“試觸”。（4）電壓表可以直接連到電源的兩極，測量電源電壓！
第二步：看最小分度值；
兩個表的讀數各是多少？對比測量結果的倍數關系是否與量程的倍數關系相同？
量程0~3 V 1.6 V
量程0~15 V 8 V
將電壓表接在小燈泡兩端，接通電路，讀取的數據是 ________ V ；
將電壓表接在電源兩端，接通電路，讀取的數據是 _________ V。
在只有一個用電器的電路中，用電器兩端的電壓與電源電壓相等。
如果正、負接線柱接反了會出現什么現象?
【例3】如圖所示，在“○”處接入電流表或電壓表，使L1與L2串聯。則下列做法正確的是（ ） A. a為電流表，b為電流表 B. a為電壓表，b為電流表 C. a為電流表，b為電壓表 D. a為電壓表，b為電壓表

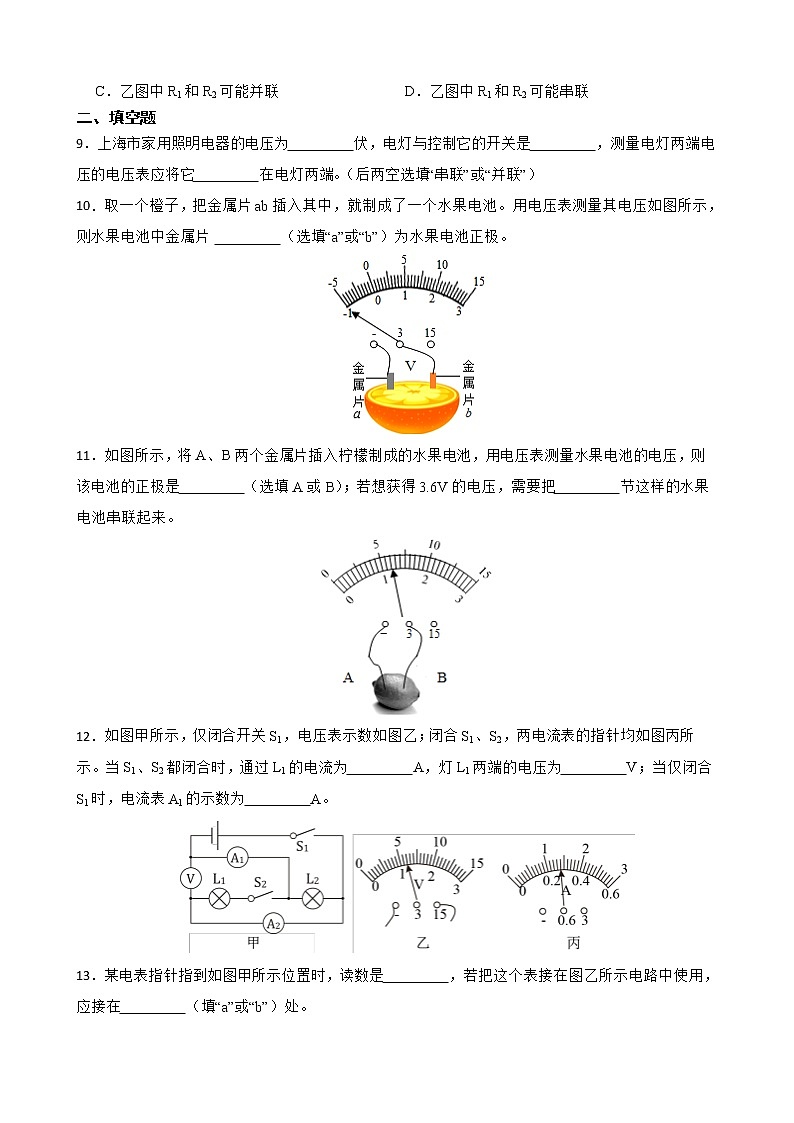

【例4】如圖所示，在燒杯中加入鹽水，然后將連在電壓表上的銅片和鋅片插入鹽水中，這樣就制成了一個鹽水電池。 觀察電壓表的接線和指針偏轉可知：鋅片是鹽水電池的________________極，電池的電壓為________________V。
通關秘籍： 1. 電壓表使用時要：調零、并聯、“+”進“-”出。 2. 電壓表測量對象的判斷：去掉電源后，電壓表與什么用電器構成一個回路，測的就是什么用電器兩端的電壓（特殊情況：電壓表直接和電源、開關、燈泡串聯成一個回路，此時電路中電流幾乎為0，燈泡不亮，電壓表測的是電源電壓）。 3. 電壓表與電流表：（1）電壓表在不超量程時允許接在電源兩端，而電流表絕對不允許接在電源兩端。（2）電壓表要與用電器并聯，由于流過電壓表的電流極小，當它串聯在某支路中，該支路相當于“斷路”，分析電路時可把電壓表先去掉；電流表要與用電器串聯，它在電路中相當于一根導線，分析電路時可把電流表換成導線。（3）無論電壓表還是電流表，只要有示數，就說明其與電源能形成通路。
單位：伏特 符號：V
1. 現代人的生活已經離不開電了，為了安全用電，我們對生活中一些“電”常識的了解必不可少。 下列有關常見電壓值的表述錯誤的是（ ） A. 一節干電池的電壓是1.5 V B. 家庭電路的電壓是220 V C. 手機電池的電壓是3.7 V D. 對人體安全的電壓是36 V
2. 如圖所示的電路中，當開關S閉合時，電壓表測的是（ ） A. 燈L2兩端的電壓 B. 電源的電壓 C. 燈Ll兩端的電壓 D. 燈L2和電源兩端的電壓
3. 如圖所示的兩個電壓表,它們的讀數分別為U甲=________________,U乙=________________。
