物理選修38 多用電表的原理學案

這是一份物理選修38 多用電表的原理學案，共17頁。

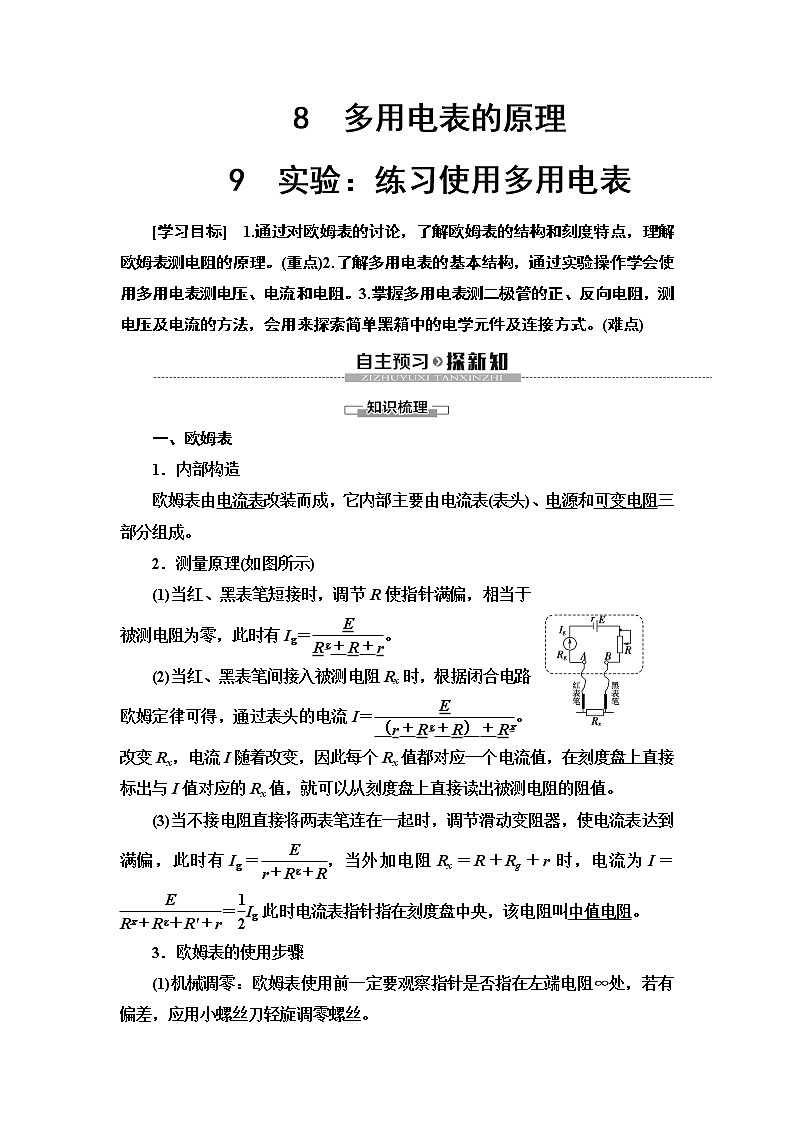

?8　多用電表的原理
9　實驗：練習使用多用電表
[學習目標]　1.通過對歐姆表的討論，了解歐姆表的結構和刻度特點，理解歐姆表測電阻的原理。(重點)2.了解多用電表的基本結構，通過實驗操作學會使用多用電表測電壓、電流和電阻。3.掌握多用電表測二極管的正、反向電阻，測電壓及電流的方法，會用來探索簡單黑箱中的電學元件及連接方式。(難點)


一、歐姆表
1．內部構造
歐姆表由電流表改裝而成，它內部主要由電流表(表頭)、電源和可變電阻三部分組成。
2．測量原理(如圖所示)
(1)當紅、黑表筆短接時，調節R使指針滿偏，相當于被測電阻為零，此時有Ig＝。
(2)當紅、黑表筆間接入被測電阻Rx時，根據閉合電路歐姆定律可得，通過表頭的電流I＝。改變Rx，電流I隨著改變，因此每個Rx值都對應一個電流值，在刻度盤上直接標出與I值對應的Rx值，就可以從刻度盤上直接讀出被測電阻的阻值。
(3)當不接電阻直接將兩表筆連在一起時，調節滑動變阻器，使電流表達到滿偏，此時有Ig＝，當外加電阻Rx＝R＋Rg＋r時，電流為I＝＝Ig 此時電流表指針指在刻度盤中央，該電阻叫中值電阻。
3．歐姆表的使用步驟
(1)機械調零：歐姆表使用前一定要觀察指針是否指在左端電阻∞處，若有偏差，應用小螺絲刀輕旋調零螺絲。

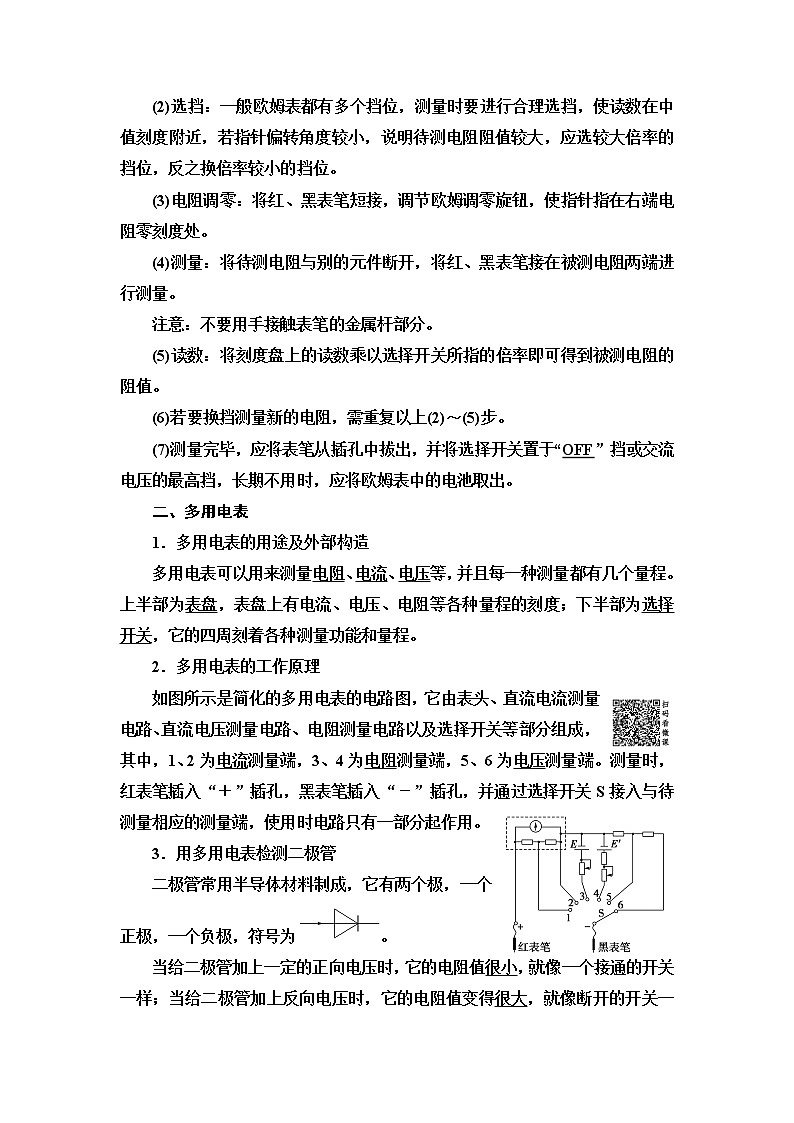

(2)選擋：一般歐姆表都有多個擋位，測量時要進行合理選擋，使讀數在中值刻度附近，若指針偏轉角度較小，說明待測電阻阻值較大，應選較大倍率的擋位，反之換倍率較小的擋位。
(3)電阻調零：將紅、黑表筆短接，調節歐姆調零旋鈕，使指針指在右端電阻零刻度處。
(4)測量：將待測電阻與別的元件斷開，將紅、黑表筆接在被測電阻兩端進行測量。
注意：不要用手接觸表筆的金屬桿部分。
(5)讀數：將刻度盤上的讀數乘以選擇開關所指的倍率即可得到被測電阻的阻值。
(6)若要換擋測量新的電阻，需重復以上(2)～(5)步。
(7)測量完畢，應將表筆從插孔中拔出，并將選擇開關置于“OFF”擋或交流電壓的最高擋，長期不用時，應將歐姆表中的電池取出。
二、多用電表
1．多用電表的用途及外部構造
多用電表可以用來測量電阻、電流、電壓等，并且每一種測量都有幾個量程。上半部為表盤，表盤上有電流、電壓、電阻等各種量程的刻度；下半部為選擇開關，它的四周刻著各種測量功能和量程。
2．多用電表的工作原理
如圖所示是簡化的多用電表的電路圖，它由表頭、直流電流測量電路、直流電壓測量電路、電阻測量電路以及選擇開關等部分組成，其中，1、2為電流測量端，3、4為電阻測量端，5、6為電壓測量端。測量時，紅表筆插入“＋”插孔，黑表筆插入“－”插孔，并通過選擇開關S接入與待測量相應的測量端，使用時電路只有一部分起作用。
3．用多用電表檢測二極管
二極管常用半導體材料制成，它有兩個極，一個正極，一個負極，符號為。

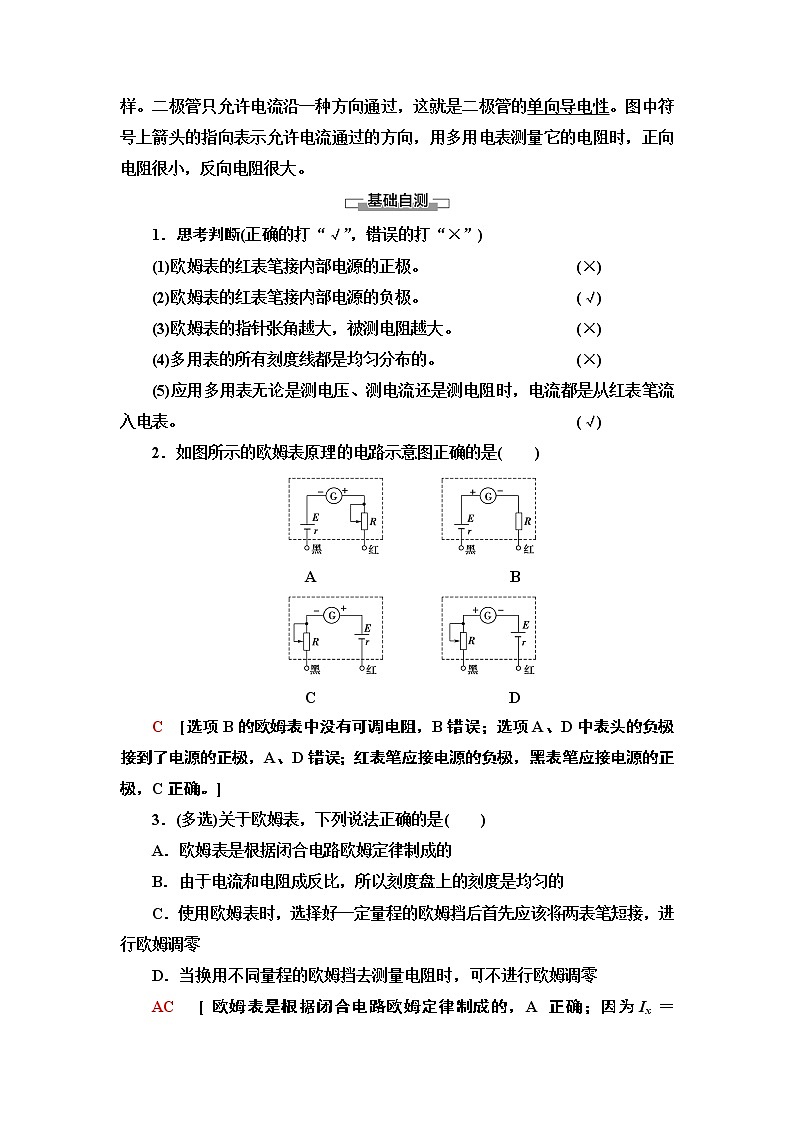

當給二極管加上一定的正向電壓時，它的電阻值很小，就像一個接通的開關一樣；當給二極管加上反向電壓時，它的電阻值變得很大，就像斷開的開關一樣。二極管只允許電流沿一種方向通過，這就是二極管的單向?qū)щ娦浴D中符號上箭頭的指向表示允許電流通過的方向，用多用電表測量它的電阻時，正向電阻很小，反向電阻很大。

1．思考判斷(正確的打“√”，錯誤的打“×”)
(1)歐姆表的紅表筆接內部電源的正極。 (×)
(2)歐姆表的紅表筆接內部電源的負極。 (√)
(3)歐姆表的指針張角越大，被測電阻越大。 (×)
(4)多用表的所有刻度線都是均勻分布的。 (×)
(5)應用多用表無論是測電壓、測電流還是測電阻時，電流都是從紅表筆流入電表。 (√)
2．如圖所示的歐姆表原理的電路示意圖正確的是(　　)

A　　　　　　　　　　　　B

C　　　　　　　　　　　　D
C　[選項B的歐姆表中沒有可調電阻，B錯誤；選項A、D中表頭的負極接到了電源的正極，A、D錯誤；紅表筆應接電源的負極，黑表筆應接電源的正極，C正確。]
3．(多選)關于歐姆表，下列說法正確的是(　　)
A．歐姆表是根據閉合電路歐姆定律制成的
B．由于電流和電阻成反比，所以刻度盤上的刻度是均勻的
C．使用歐姆表時，選擇好一定量程的歐姆擋后首先應該將兩表筆短接，進行歐姆調零
D．當換用不同量程的歐姆擋去測量電阻時，可不進行歐姆調零
AC　[歐姆表是根據閉合電路歐姆定律制成的，A正確；因?yàn)镮x＝，所以Ix與Rx并不成反比關系，故刻度盤上的刻度不均勻，B錯誤；使用歐姆表時，每換一次擋位都需重新進行歐姆調零，C正確，D錯誤。]


對歐姆表的進一步認識
1.原理如圖所示

甲　　　　　乙　　　　　丙
2．刻度標注
(1)“0 Ω”標注
當紅、黑表筆相接時(如圖甲所示)，相當于被測電阻Rx＝0，調節R的阻值，使＝Ig，則表頭的指針指到滿刻度，所以刻度盤上指針指在滿偏處定為歐姆表刻度的零點。注意此時歐姆表的內阻是(r＋Rg＋R)。
(2)“中值”標注
保持R不變，在兩表筆間接一電阻Rx時，如圖丙所示，使電流表指針恰指到滿刻度的一半，即處，則此時Rx＝Rg＋R＋r，稱為中值電阻，等于歐姆表內電阻值。
(3)“∞ Ω”標注
當紅、黑表筆不接觸時(如圖乙所示)相當于被測電阻Rx＝∞，電流表中沒有電流，表頭的指針不偏轉，此時指針?biāo)傅奈恢檬菤W姆表刻度的“∞”點。
(4)一般位置標注
由閉合電路的歐姆定律知I＝，每一電流值都對應一電阻值Rx，將電流刻度換成對應的電阻刻度，就可直接讀電阻了。

(1)流過歐姆表的電流是內部電源提供的， 流過電壓表、電流表的電流是外電路的電源提供的。
(2)使用歐姆擋測電阻時， 指針的偏角越大， 測量電阻值越小，指針的偏角越小， 測量電阻值越大。

【例1】　如圖所示是歐姆表的原理示意圖，其中，電流表的滿偏電流為300 μA，電阻Rg＝100 Ω，調零電阻最大值R＝50 kΩ，串聯的定值電阻R0＝50 Ω，電源電動勢E＝1.5 V，當電流是滿偏電流的二分之一時，用它測得的電阻Rx是多少？

思路點撥：利用歐姆表的原理處理題干中的數據之間的關系，特別是閉合電路歐姆定律公式的應用，這是解題的關鍵。
[解析]　當電流表滿偏時有Ig＝
其中R內為歐姆表的內阻，所以有
R內＝＝ Ω＝5 000 Ω
用它測量電阻Rx時，當指針指在表盤中央時有Ig＝
解得Rx＝－R內＝5 000 Ω
故測得的電阻Rx是5 000 Ω。
[答案]　5 000 Ω

上例中，當電流是滿偏電流的三分之一時，其他條件不變，則測得的Rx′是多少？
提示：由Ig＝
解得Rx′＝－R內＝1×104 Ω。

1．一個用滿偏電流為3 mA的電流表改裝而成的歐姆表，調零后用它測量500 Ω的標準電阻時，指針恰好指在刻度盤的正中間。如果用它測量一個未知電阻時，指針指在1 mA處，則被測電阻的阻值為(　　)
A．1 000 Ω　　　　　　 B．5 000 Ω
C．1 500 Ω D．2 000 Ω
A　[設歐姆表的內阻為R內，由歐姆定律知3×10－3 A＝，1.5×10－3 A＝，解得R內＝500 Ω，E＝1.5 V，由1×10－3 A＝，解得Rx＝1 000 Ω，A正確。]

多用電表的使用方法
1.機械調零：用小螺絲刀輕輕轉動表盤下面的機械調零螺絲，使指針處于左端電流零刻度位置。
2．選好正確擋位及量程：測量前一定要明確測量的物理量，然后轉動選擇開關，確定擋位并選擇一個合適的量程。使用多用電表前如果不仔細選好擋位和量程，可能會誤用“μA”“mA”或“Ω”擋去測量電壓，就有燒壞多用電表的危險。
3．正確接入測量電路：正確選好擋位和量程后，將紅、黑表筆連入電路。
(1)測量電壓時要與電路并聯。
(2)測量電流時要與電路串聯。
(3)測量電阻時，應將電阻與其他電路斷開，測量前先將多用電表的選擇開關旋至歐姆擋，選擇合適的倍率擋，將兩表筆短接，進行歐姆調零，若需要換擋時，必須重新進行歐姆調零。
4．測量完畢，應將選擇開關置于“OFF”擋或交流電壓的最高擋，并拔出表筆，若長期不用，還應將電池取出。
【例2】　用如圖所示的多用電表測量電阻，要用到選擇開關K和兩個部件S、T。

請根據下列步驟完成電阻測量：
(1)旋動部件________(選填“S”“K”或“T”)，使指針對準電流的“0”刻線。
(2)將K旋轉到電阻擋“×100”的位置。
(3)將插入“＋”“－”插孔的表筆短接，旋動部件________(選填“S”“K”或“T”)，使指針對準電阻的________(選填“0刻線”或“∞刻線”)。
(4)將兩表筆分別與待測電阻相接，發現指針偏轉角度過小，為了得到比較準確的測量結果，請從下列選項中挑出合理的步驟，并按________的順序進行操作，再完成讀數測量。
A．將K旋轉到電阻擋“×1k”的位置
B．將K旋轉到電阻擋“×10”的位置
C．將兩表筆的金屬部分分別與被測電阻的兩根引線相接
D．將兩表筆短接，旋動合適部件，對電表進行校準
[解析]　(1)使指針對準電流的“0”刻線，應旋動機械調零部件S。
(2)使指針對準電阻的“0”刻線，應旋動歐姆調零部件T。
(3)測電阻時若指針偏轉角度過小，則待測電阻的阻值很大，據歐姆表測電阻時指針盡可能接近“中值”的原則知，應換用較大的倍率的擋位，每換一次擋位應重新調零，測電阻時兩表筆的金屬部分分別與被測電阻兩引線相連，因此合理順序?yàn)锳DC。
[答案]　(1)S　(2)T　0刻線　(4)ADC

使用多用電表時的注意事項
(1)極性：對于兩表筆，紅正黑負。
(2)功能：要明白測什么，對應什么功能區。
(3)調零：測電阻時需要進行兩次調零，即機械調零與歐姆調零，并注意每次換擋后必須重新歐姆調零。
(4)根據測量項目，選擇對應的刻度盤。
(5)直流電流和電壓刻度是均勻的，讀數時共用，但需按比例計算，如取5 mA量程讀數時可利用滿刻度數值為“50”的刻度線，只是“50”相當于“5 mA”。
(6)用歐姆擋測電阻的阻值為：讀數×倍率。


2．某多用電表表盤的示意圖如圖所示，在正確操作的情況下：

(1)若選擇開關的位置如a所示，則測量的物理量是________，測量結果為________。
(2)若選擇開關的位置如b所示，則測量的物理量是________，測量結果為________。
(3)若選擇開關的位置如c所示，則測量的物理量是________，測量結果為________。
[解析]　(1)若選擇開關的位置如a所示，則測量的是直流電壓，量程為2.5 V，測量結果為1.25 V。
(2)若選擇開關的位置如b所示，則測量的是直流電流，量程為100 mA，測量結果為50 mA。
(3)若選擇開關的位置如c所示，則測量的是電阻，倍率為“×100”，測量結果為17×100 Ω＝1.7 kΩ。
[答案]　(1)直流電壓　1.25 V　(2)直流電流　50 mA　(3)電阻　1.7 kΩ

利用多用電表探測黑箱內的電學元件

判斷元件
應用擋位
現象
電源
電壓擋
兩接線柱正、反接時均無示數，說明無電源
電阻
歐姆擋
兩接線柱正、反接時示數相同
二極管
歐姆擋
正接時示數很小，反接時示數很大
電容器
歐姆擋
指針先指“0 Ω”后逐漸增大到“∞”，且越來越慢
【例3】　有一只電阻和一只半導體二極管串聯，裝在盒子里。盒子外面只露出三個接線柱A、B、C，如圖所示，今用多用電表的歐姆擋進行測量，測量的阻值如下表所示，試在虛線框中畫出盒內元件的符號和電路。
　
紅表筆
A
C
C
B
A
B
黑表筆
C
A
B
C
B
A
阻值
有阻值
阻值同AC
間測量值
很大
很小
很大
接近AC
間電阻
[解析]　由A、C間的阻值情況可知，A、C間顯然為一只電阻；由B、C間阻值情況和二極管的單向?qū)щ娦钥芍?，BC間應是一只二極管，且B接負極，C接正極；由A、B間的阻值情況可進一步驗證上述判斷是合理的，所以盒內元件的連接情況如圖所示。
[答案]　見解析圖

(1)用多用電表判斷黑箱內的電學元件時，應首先用電壓擋測量各接點間的電壓，判斷黑箱內是否含電源。
(2)含電源的部分絕不能再用歐姆表進行探測。


3．如圖所示的黑盒子內有由導線和三個阻值均為R的電阻組成的電路，盒外有三個接線柱，測得三個接線柱間的電阻分別為R12＝0.5R R23＝R R13＝1.5R，請?jiān)趫D中畫出盒內電阻的接線圖。

[解析]　因?yàn)镽23＝R，所以2、3之間只有1個電阻，由R12＝0.5R可知1、2之間為兩電阻并聯，接線圖如圖所示。
[答案]　見解析

用多用電表判斷電路的故障
1.故障種類及特點
電路故障一般有兩種情況，即短路和斷路。
(1)短路的特點：電路中有電流，但短路部分電壓為零；被短路的用電器不工作，與之串聯的用電器工作電流增大。
(2)斷路的特點：在電源正常的情況下，斷路部分電流為零，但斷路處有電壓，若干路斷路則斷路處電壓等于電源電動勢。
2．分析與檢測方法
(1)電壓表檢測法
若電路斷路，將電壓表與電源并聯，若有電壓說明電源完好，然后將電壓表逐段與電路并聯，若某一段電路電壓表指針偏轉，說明該段電路中有斷點。若電路短路，則用電壓表逐段與電路并聯，某一段電路電壓表示數為零，則該段電路短路。
(2)多用電表檢測法
斷開電路，用多用電表的歐姆擋測量待測部分的電阻，若檢測部分示數正常，說明兩點間正常；若檢測部分電阻很小(幾乎為零)，說明該部分短路；若檢測部分指針幾乎不動，說明該部分有斷路。
【例4】　(多選)在如圖所示的電路中，閉合開關S時，燈不亮，已經確定是燈泡斷路或短路引起的，在不能拆開電路的情況下(開關可閉合，可斷開)，現用一個多用電表的直流電壓擋、直流電流擋和歐姆擋分別對故障電路作了如下檢查并作出判斷(如下表所示)：

次序
操作步驟
現象和結論
1
閉合開關，選直流電壓擋，紅、黑表筆分別接a、b
指針偏轉，燈斷路；指針不偏轉，燈短路
2
閉合開關，選歐姆擋，紅、黑表筆分別接a、b
指針不動，燈斷路；指針偏轉，燈短路
3
斷開開關，選歐姆擋，紅、黑表筆分別接a、b
指針不動，燈斷路；指針偏轉最大，燈短路
以上操作和判斷正確的是(　　)
A．1 B．2
C．3 D．都不正確
AC　[選直流電壓擋時，紅、黑表筆分別接高、低電勢點，若指針偏轉，說明a、b兩點有電壓，其他地方完好而a、b之間有斷路；若指針不偏轉，說明a、b兩點電勢相等，a、b之間必短路，1正確。
選歐姆擋時，已啟用歐姆表內電源，必須將外電路電源斷開，故2是錯誤的。
而3顯然正確，故選項A、C正確。]

在用多用電表的電壓擋進行測量電壓時，一定要先從量程大的電壓擋開始測量，在滿足量程的條件下，量程越小越好，這樣可以使示數明顯，減少測量誤差。在用電壓擋去判斷斷路時，無示數，說明測量點等電勢，即測量點是通路，否則測量點間肯定有斷路。在用歐姆擋去測量判斷斷路時，首先要斷開測量電路，然后再進行測量，如有示數，則測量點間是通路，無示數則為斷路。


4．如圖所示是某同學連接的實驗實物圖，閉合開關S后，發現A、B燈都不亮，他采用多用電表的歐姆擋檢查故障。

(1)測試前，應將開關S________(選填“斷開”或“閉合”)。
(2)測量結果如下表所示，由此可以斷定故障是________。
測試點
表頭指針
c、d

d、e

e、f

A．燈A斷路 B．燈B斷路
C．燈A、B都斷路 D．d、e間導線斷路
[解析]　(1)用歐姆擋檢查時，測試前應首先將開關S斷開。
(2)根據表針偏轉情況，接c、d時有示數，說明不是燈A斷路；接e、f時有示數，說明也不是燈B斷路；接d、e間時電阻無窮大，可以斷定是d、e間導線斷路。
[答案]　(1)斷開　(2)D
課 堂 小 結
知 識 脈 絡
1.歐姆表原理的分析與計算。
2.歐姆表的使用方法及讀數。
3.用多用電表測電壓、電流及電阻。
4.用多用電表測二極管、探索黑箱內元件及判斷電路故障。


1．甲、乙兩同學使用歐姆擋測同一個電阻時，他們都把選擇開關旋到“×100”擋，并能正確操作。他們發現指針偏角太小，于是甲就把選擇開關旋到“×1k”擋，乙把選擇開關旋到“×10”擋，但乙重新調零，而甲沒有重新調零，則以下說法正確的是(　　)
A．甲選擋錯誤，而操作正確
B．乙選擋正確，而操作錯誤
C．甲選擋錯誤，操作也錯誤
D．乙選擋錯誤，而操作正確
D　[指針偏轉角度小說明通過表頭的電流較小，待測電阻的阻值大，所以甲的選擋正確，換擋后，需調零后才能再次測量電阻值，所以乙的操作是正確的，D正確。]
2．如圖所示為一多用電表表盤。

(1)如果用直流10 V擋測量電壓，則讀數為________V。
(2)如果用“×100”擋測電阻，則讀數為________Ω。
[解析]　(1)直流10 V擋，讀表盤上第二排刻度“0～10”，最小分度為“0.2 V”，讀數為6.6 V。
(2)電阻“×100”擋，讀表盤上第一排刻度，測量值為8×100 Ω＝800 Ω。
[答案]　(1)6.6　(2)800
3．(1)如圖所示是某同學用多用電表歐姆擋測量一個電阻阻值時的示數和擋位情況，則這個電阻的阻值約為________Ω。為了測量得更精確些，該同學進行了第二次測量，請選擇下面列出的有關步驟，并按先后順序?qū)懗觯篲_______。
A．將兩表筆短接，歐姆調零
B．將兩表筆分別跟被測電阻兩端接觸，觀察指針位置，記下電阻值
C．將面板上的旋鈕旋至“×10”擋
D．將面板上的旋鈕旋至“×1k”擋

(2)如果圖是該同學用直流5 mA擋測量的電流，則電流為________mA。
[解析]　(1)選用歐姆擋倍率為“×100”擋時，待測電阻的阻值約為2×100 Ω＝200 Ω。因?yàn)檫x擇歐姆擋倍率時應使待測電阻的阻值在中值電阻附近，以減小讀數誤差，所以測該電阻時歐姆擋倍率應為“×10”擋。
(2)可先將50 mA的量程換算成5 mA的量程，再進行讀數，得電流為4.50 mA。
[答案]　(1)200　CAB　(2)4.50
[教師備選1]　用一個滿偏電流為10 mA、內阻為40 Ω的表頭，一個電動勢為1.5 V、內阻不計的干電池和一個可變電阻組裝成一個歐姆表，應當選擇的可變電阻的規格是(　　)
A．0～20 Ω　　　　 B．0～50 Ω
C．0～100 Ω D．0～200 Ω
D　[表頭的滿偏電流為10 mA，歐姆調零時，有R＋40 Ω＝＝150 Ω，故R＝110 Ω，應當選擇規格為0～200 Ω的可變電阻，否則不能調零，選項D正確。]
[教師備選2]　某同學用多用電表測量二極管的反向電阻。完成下列測量步驟：
(1)檢查多用電表的機械零點。
(2)將紅、黑表筆分別插入正、負插孔，將選擇開關撥至歐姆擋適當?shù)谋堵侍帯?br /> (3)將紅、黑表筆________，進行歐姆調零。
(4)測反向電阻時，將________表筆接二極管的正極，將________表筆接二極管的負極，讀出電表示數。
(5)為了得到準確的測量結果，應讓電表指針盡量指向表盤________(選填“左側”“右側”或“中央”)，否則，在可能的條件下，應重新選擇倍率，并重復步驟(3)、(4)。
(6)測量完成后，將選擇開關撥向______________位置。
[解析]　用多用電表測二極管的反向電阻，應將黑表筆接二極管的負極。選擇歐姆擋位后將紅、黑表筆短接進行歐姆調零，使指針指在最右端零位。為測量準確應使指針盡量指向表盤的中央。測量完畢后，應將選擇開關指向OFF擋或交流電壓最高擋。
[答案]　(3)短接　(4)紅　黑　(5)中央　(6)OFF擋或交流電壓最高擋
[教師備選3]　用多用電表“×100”歐姆擋測試三只晶體二極管，其結果依次如圖中的甲、乙、丙所示。由圖可知，圖________中的二極管是好的，該二極管的正極是___________________端。

甲　　　　　　　乙　　　　　　丙
[解析]　二極管的特性是正向電阻很小，反向電阻極大，由圖可知，圖乙中的二極管是好的。由于電流由a流向b時二極管的電阻很小，故二極管的正極是a端。
[答案]　乙　a
[教師備選4]　(1)如圖甲所示為一黑箱裝置，盒內有由兩節干電池和幾個電阻等元件組成的電路，a、b為黑箱的兩個輸出端，a端連接盒內電池的正極。

甲　　　　　　　　　　乙
為了探測黑箱，某同學準備進行以下幾步測量：
①用多用電表的歐姆擋測量a、b間的電阻。
②用多用電表的直流電壓擋測量a、b間的輸出電壓。
③用多用電表的直流電流擋測量a、b間的輸出電流。
你認為以上測量中不妥的有________(填序號)，理由是
_______________________________________________________
_______________________________________________________。
(2)若他用多用電表測一段電阻絲的電阻，已經調零且選擇開關指向歐姆擋“×10”擋位，發現指針的偏轉角度太大，這時他應將選擇開關換成歐姆擋的________(選填“×100”或“×1”)擋位；調零后測量，其表盤及指針?biāo)肝恢萌鐖D乙所示，則此段電阻絲的電阻為________Ω。
[解析]　(1)測量中不妥的有①、③，理由是①用歐姆擋不能直接測量帶電源電路的電阻，③用電流擋直接測量可能會造成電源短路。
(2)用多用電表歐姆擋測量時，如果指針偏轉角度太大，說明所測電阻的阻值小，應當選用小量程進行測量；圖中所示讀數為12 Ω。
[答案]　(1)①、③?、儆脷W姆擋不能直接測量帶電源電路的電阻，③用電流擋直接測量可能會造成電源短路　(2)×1　12
[教師備選5]　圖為某同學組裝完成的簡易多用電表的電路圖。圖中E是電池；R1、R2、R3、R4和R5是固定電阻，R6是可變電阻；表頭?的滿偏電流為250 μA，內阻為480 Ω。虛線方框內為換擋開關，A端和B端分別與兩表筆相連。該多用電表有5個擋位，5個擋位為：直流電壓1 V擋和5 V擋，直流電流1 mA擋和2.5 mA擋，歐姆×100 Ω擋。

(a)

(b)
(1)圖中的A端與________(選填“紅”或“黑”)色表筆相連接。
(2)關于R6的使用，下列說法正確的是________(填正確答案標號)。
A．在使用多用電表之前，調整R6使電表指針指在表盤左端電流“0”位置
B．使用歐姆擋時，先將兩表筆短接，調整R6使電表指針指在表盤右端電阻“0”位置
C．使用電流擋時，調整R6使電表指針盡可能指在表盤右端電流最大位置
(3)根據題給條件可得R1＋R2＝________Ω，R4＝______________Ω。
(4)某次測量時該多用電表指針位置如圖所示。若此時B端是與“1”連接的，則多用電表讀數為________；若此時B端是與“3”連接的，則讀數為________；若此時B端是與“5”連接的，則讀數為________。(結果均保留3位有效數字)
[解析]　(1)當B端與“3”連接時，內部電源與外部電路形成閉合回路，電流從A端流出，故A端與黑色表筆相連接。
(2)在使用多用電表之前，調整表頭螺絲使電表指針指在表盤左端電流“0”位置，選項A錯誤；使用歐姆擋時，先將兩表筆短接，調整R6使電表指針指在表盤右端電阻“0”位置，選項B正確；使用電流擋時，電阻R6不在閉合電路中，調節無效，選項C錯誤。
(3)根據題給條件可知：當B端與“2”連接時，表頭與R1、R2組成的串聯電路并聯，此時為量程1 mA的電流擋，由并聯電路兩支路電流與電阻成反比知，＝＝，解得R1＋R2＝160 Ω。
當B端與“4”連接時，表頭與R1、R2組成的串聯電路并聯后再與R4串聯，此時為量程1 V的電壓擋，表頭與R1、R2組成的串聯電路并聯總電阻為120 Ω，兩端電壓為0.12 V，由串聯電路中電壓與電阻成正比知：R4兩端電壓為0.88 V，則R4電阻為880 Ω。
(4)若此時B端是與“1”連接的，多用電表作為直流電流表使用，量程2.5 mA，讀數為1.47 mA。
若此時B端是與“3”連接的，多用電表作為歐姆表使用，讀數為11×100 Ω＝1.10 kΩ。
若此時B端是與“5”連接的，多用電表作為直流電壓表使用，量程為5 V，讀數為2.95 V。
[答案]　(1)黑　(2)B　(3)160　880　(4)1.47 mA
1．10 kΩ　2.95 V
