高中物理人教版 (新課標)選修39 實驗：練習使用多用電表導學案

這是一份高中物理人教版 (新課標)選修39 實驗：練習使用多用電表導學案，共4頁。學案主要包含了學習過程，使用多用電表測量電壓等內容，歡迎下載使用。

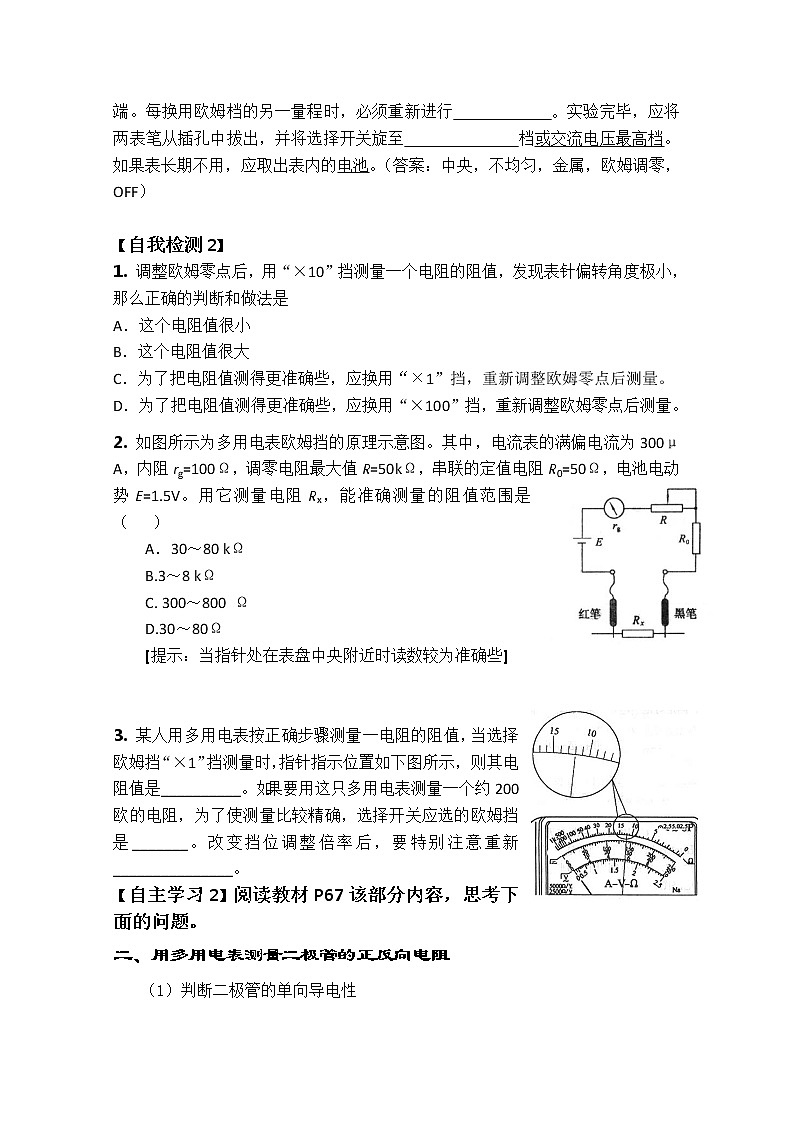

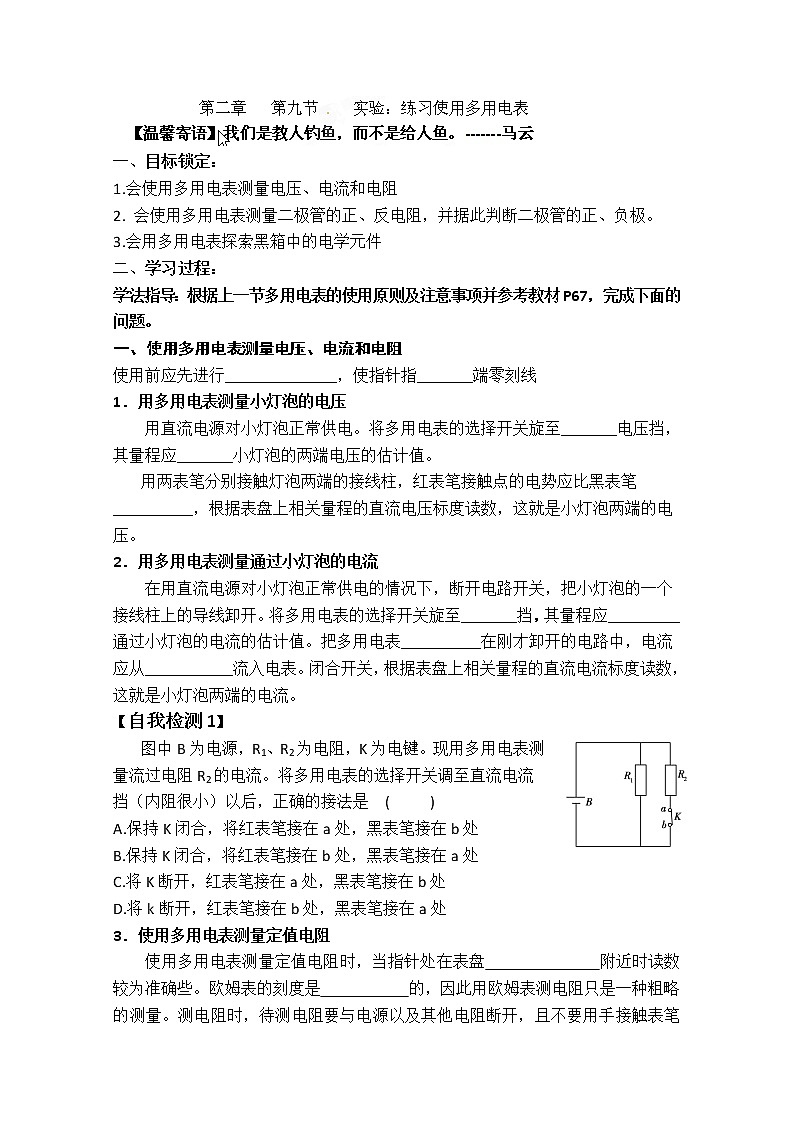

一、目標鎖定：1.會使用多用電表測量電壓、電流和電阻 2. 會使用多用電表測量二極管的正、反電阻，并據此判斷二極管的正、負極。3.會用多用電表探索黑箱中的電學元件二、學習過程：學法指導：根據上一節多用電表的使用原則及注意事項并參考教材P67，完成下面的問題。一、使用多用電表測量電壓、電流和電阻使用前應先進行______________，使指針指_______端零刻線1．用多用電表測量小燈泡的電壓用直流電源對小燈泡正常供電。將多用電表的選擇開關旋至_______電壓擋，其量程應_______小燈泡的兩端電壓的估計值。用兩表筆分別接觸燈泡兩端的接線柱，紅表筆接觸點的電勢應比黑表筆__________，根據表盤上相關量程的直流電壓標度讀數，這就是小燈泡兩端的電壓。2．用多用電表測量通過小燈泡的電流在用直流電源對小燈泡正常供電的情況下，斷開電路開關，把小燈泡的一個接線柱上的導線卸開。將多用電表的選擇開關旋至_______擋，其量程應_________通過小燈泡的電流的估計值。把多用電表__________在剛才卸開的電路中，電流應從___________流入電表。閉合開關，根據表盤上相關量程的直流電流標度讀數，這就是小燈泡兩端的電流。【自我檢測1】圖中B為電源，R1、R2為電阻，K為電鍵。現用多用電表測量流過電阻R2的電流。將多用電表的選擇開關調至直流電流擋（內阻很?。┮院?，正確的接法是  (     )A.保持K閉合，將紅表筆接在a處，黑表筆接在b處B.保持K閉合，將紅表筆接在b處，黑表筆接在a處C.將K斷開，紅表筆接在a處，黑表筆接在b處D.將k斷開，紅表筆接在b處，黑表筆接在a處3．使用多用電表測量定值電阻使用多用電表測量定值電阻時，當指針處在表盤              附近時讀數較為準確些。歐姆表的刻度是           的，因此用歐姆表測電阻只是一種粗略的測量。測電阻時，待測電阻要與電源以及其他電阻斷開，且不要用手接觸表筆         端。每換用歐姆檔的另一量程時，必須重新進行            。實驗完畢，應將兩表筆從插孔中拔出，并將選擇開關旋至              檔或交流電壓最高檔。如果表長期不用，應取出表內的電池。（答案：中央，不均勻，金屬，歐姆調零，OFF） 【自我檢測2】1. 調整歐姆零點后，用“×10”擋測量一個電阻的阻值，發現表針偏轉角度極小，那么正確的判斷和做法是A．這個電阻值很小B．這個電阻值很大C．為了把電阻值測得更準確些，應換用“×1”擋，重新調整歐姆零點后測量。D．為了把電阻值測得更準確些，應換用“×100”擋，重新調整歐姆零點后測量。2. 如圖所示為多用電表歐姆擋的原理示意圖。其中，電流表的滿偏電流為300μA，內阻rg=100Ω，調零電阻最大值R=50kΩ，串聯的定值電阻R0=50Ω，電池電動勢E=1.5V。用它測量電阻Rx，能準確測量的阻值范圍是（   ）A．30～80 kΩ      B.3～8 kΩ     C. 300～800 Ω      D.30～80Ω[提示：當指針處在表盤中央附近時讀數較為準確些] 3. 某人用多用電表按正確步驟測量一電阻的阻值，當選擇歐姆擋“×1”擋測量時，指針指示位置如下圖所示，則其電阻值是__________。如果要用這只多用電表測量一個約200歐的電阻，為了使測量比較精確，選擇開關應選的歐姆擋是_______。改變擋位調整倍率后，要特別注意重新_______________。【自主學習2】閱讀教材P67該部分內容，思考下面的問題。二、用多用電表測量二極管的正反向電阻（1）判斷二極管的單向?qū)щ娦?/span>①將二極管、小燈泡、電鍵、直流電源按左下圖所示電路連接起來，閉合電鍵S，給二極管加正向電壓，可以看到小燈泡正常發光.②將二極管、小燈泡、電鍵、直流電源按右下圖所示電路連接起來，閉合電鍵S，給二極管加反向電壓，可以看到二極管不發光.③實驗結論：二極管具有單向?qū)щ娦裕叶O管的左端為正極。（記?。?/span>  （2）測正向電阻：將多用電表的選擇開關旋至低倍率的歐姆擋（如“×10Ω”擋），把兩表筆直接接觸，調節調零旋鈕，使指針指著“0Ω”。將黑表筆接觸二極管的正極，紅表筆接觸二極管的負極，即黑表筆接觸圖中的___________點。把讀的歐姆數乘以歐姆擋的倍率（如10），即為二極管的正向電阻。測反向電阻：將多用電表的選擇開關旋至高倍率的歐姆擋（如“×1000Ω”擋），變換擋位后。要把兩表筆再次直接接觸，調節調零旋鈕，使指針指著“0Ω”。將黑表筆接觸二極管的負極，紅表筆接觸二極管的正極，即黑表筆接觸圖中的___________點。把讀的歐姆數乘以歐姆擋的倍率（如1000），即為二極管的反向電阻。 說明:二極管的反向電阻比正向電阻大很多，通常，鍺材料二極管的正向電阻值為1kΩ左右，反向電阻值為300mΩ左右。硅材料二極管的電阻值為5kΩ左右，反向電阻值為（無窮大）。正向電阻越小越好，反向電阻越大越好。正、反向電阻值相差越懸殊，說明二極管的單向?qū)щ娞匦栽胶谩?實驗中可以二極管的反向電阻比正向電阻大很多這一特點來判斷二極管的正負極。 【共同探究】三、使用多用電表探索黑箱內的電學元件判斷黑箱內元件的思路：① 首先用多用電表電壓擋探測黑箱子是否有電源.
　　② 如果有電源，則用多用電表的電壓擋探測黑箱子外任意兩接點電壓，根據電壓關系判定黑箱內電源的位置及各接點電阻關系，從而分析出黑箱內各元件的連接情況.
　　③ 如果沒有電源，則直接用多用電表的歐姆擋測量任意兩點間的電阻值，根據所測量的電阻值，分析任意兩點間各是什么元件及其連接情況.
【自我檢測3】“黑盒子”表面有a、b、c三個接線柱，盒內總共有兩個電學元件，每?jī)蓚€(gè)接線柱之間只可能連接一個元件。為了探明盒內元件的種類及連接方式，某位同學用多用電表進行了如下探測：第一步：用電壓擋，對任意兩接線柱正、反向測量，指針不發生偏轉；第二步：用電阻×100Ω擋，對任意兩個接線柱正、反向測量，指針偏轉情況如下圖所示。 （1）第一步測量結果表明盒內                                 。 （2）請?jiān)谟覉D的接線柱間，用電路圖符號畫出盒內的元件
