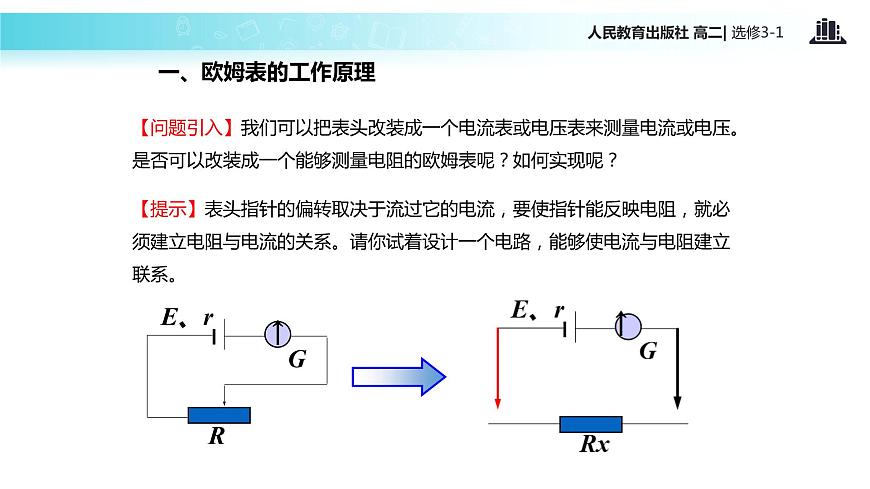

【問題引入】我們可以把表頭改裝成一個電流表或電壓表來測量電流或電壓。是否可以改裝成一個能夠測量電阻的歐姆表呢？如何實現呢？
【提示】表頭指針的偏轉取決于流過它的電流，要使指針能反映電阻，就必須建立電阻與電流的關系。請你試著設計一個電路，能夠使電流與電阻建立聯系。
【思考】（1）當待測電阻Rx=0時（兩接線柱之間用一根導線相連），此時指針偏角怎樣？ （2）為使歐姆表刻度容易標記，應當使指針偏向何處？ （3）若沒有偏向此處，可以通過添加何元件加以調節？
【分析】當接入的待測電阻為0時，應該使得電流達到最大，即滿偏電流。如果沒有滿偏可以通過變阻器進行調節，使其滿偏。

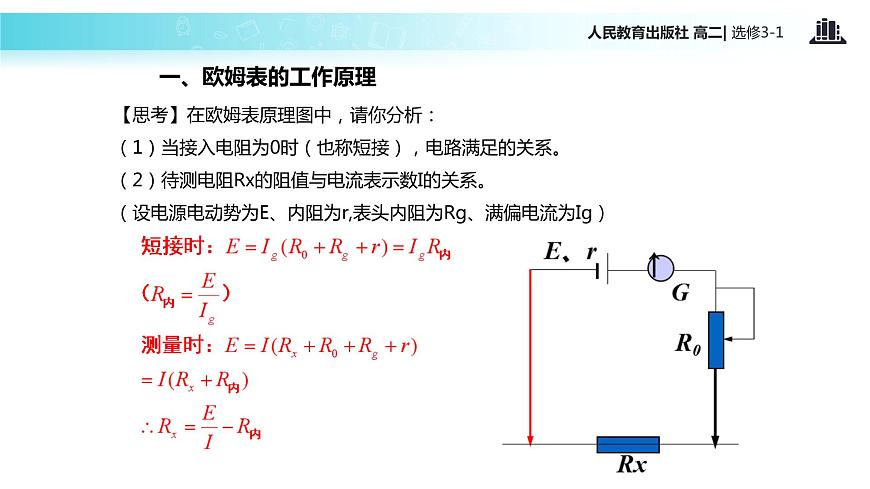

【思考】在歐姆表原理圖中，請你分析： （1）當接入電阻為0時（也稱短接），電路滿足的關系。 （2）待測電阻Rx的阻值與電流表示數I的關系。 （設電源電動勢為E、內阻為r,表頭內阻為Rg、滿偏電流為Ig）

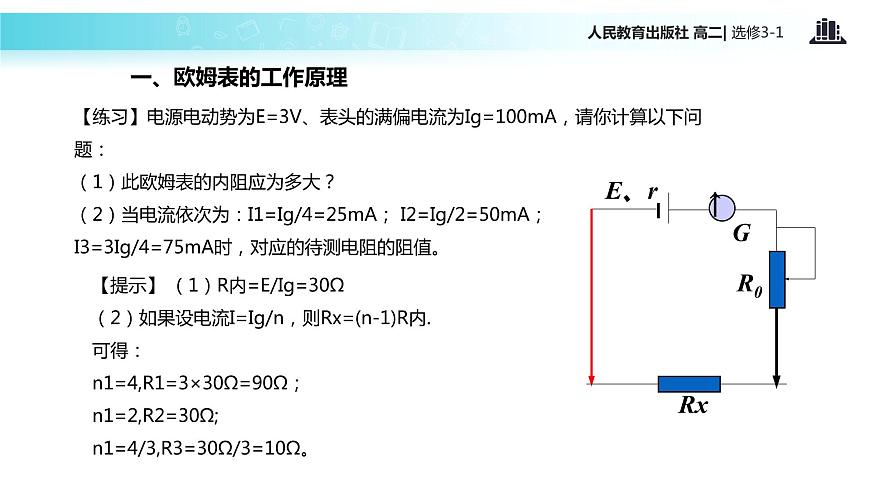

【練習】電源電動勢為E=3V、表頭的滿偏電流為Ig=100mA，請你計算以下問題： （1）此歐姆表的內阻應為多大？ （2）當電流依次為：I1=Ig/4=25mA； I2=Ig/2=50mA； I3=3Ig/4=75mA時，對應的待測電阻的阻值。
【提示】 （1）R內=E/Ig=30Ω （2）如果設電流I=Ig/n，則Rx=(n-1)R內.可得： n1=4,R1=3×30Ω=90Ω； n1=2,R2=30Ω; n1=4/3,R3=30Ω/3=10Ω。

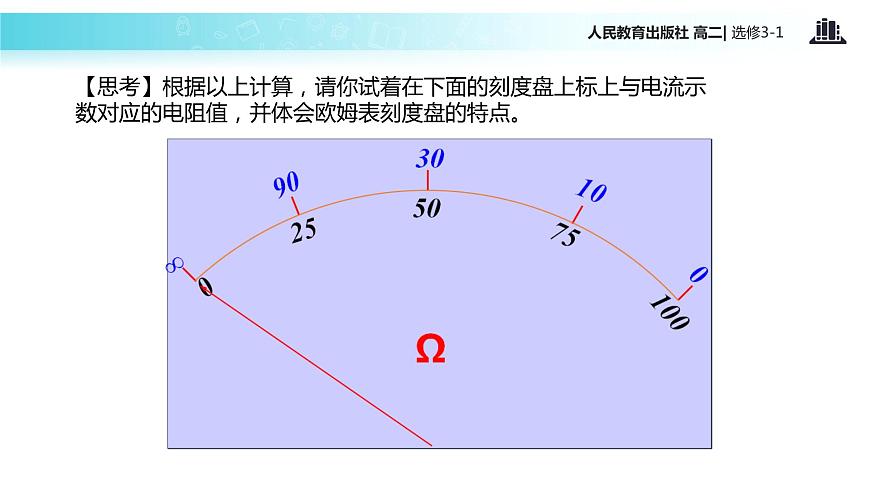

【思考】根據以上計算，請你試著在下面的刻度盤上標上與電流示數對應的電阻值，并體會歐姆表刻度盤的特點。

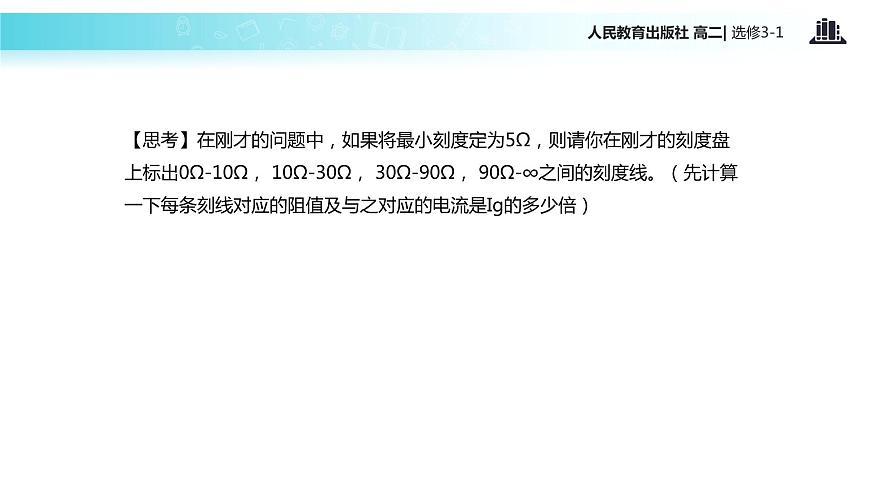

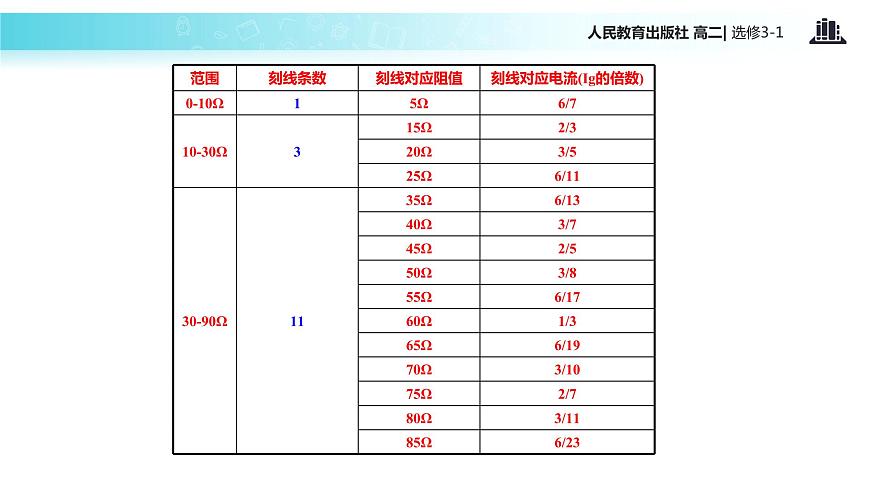

【思考】在剛才的問題中，如果將最小刻度定為5Ω，則請你在剛才的刻度盤上標出0Ω-10Ω， 10Ω-30Ω， 30Ω-90Ω， 90Ω-∞之間的刻度線。（先計算一下每條刻線對應的阻值及與之對應的電流是Ig的多少倍）
【思考】請你試著總結一下歐姆表的刻度盤有何特點
【1】歐姆表0刻線在表盤的最右端（短接時）； 【2】歐姆表左端對應斷路，阻值∞； 【3】歐姆表中央刻線對應的阻值恰好等于歐姆表的內阻（中值電阻）； 【4】歐姆表的刻線左密右疏，不均勻；
歐姆表刻度不均勻的根本原因是：待測電阻Rx與電流I不成線性關系。
【思考】若歐姆表上某兩個刻線對應阻值分別為R1和R2，試比較中間位置處的阻值R中與(R1+R2）/2的大小關系。
【引入】在電流表、電壓表、歐姆表中都要用到一個共同的部件——表頭，起到顯示功能。我們是否可以把它們集中在一起，形成一個既可以測量電流、電壓又可以測量電阻的儀表呢？這就是多用電表，也稱萬用表。閱讀教材65頁思考與討論，完成電路圖。
多用電表的外觀及部件名稱識別
直流電流、電壓表刻度盤
1.機械調零 表筆未插入插孔前檢查表盤上的指針是否對準零點(左邊零點).如未對準用小螺絲刀輕輕轉動表盤下邊中間的調零螺絲，使指針指左邊零點。
2.歐姆調零 將萬用表的旋鈕旋到某一電阻擋，使兩表筆短路，轉動歐姆調零旋鈕，使指針正好指在電阻刻度的零位上(右邊零點)。
3.使紅、黑表筆接電阻兩端，在表盤的歐姆刻度上讀出數.待測阻值為 Rx＝讀數×歐姆檔倍率。
注意: 1. 每次換檔,都應重新進行歐姆調零，然后再測量.2.測量完畢，取出表筆，將選擇開關置于交流電壓最高檔（或“OFF”檔）.
【1】選擇開關置于電阻檔； 【2】選擇恰當倍率：因?yàn)橹羔樦冈谥醒胛恢酶浇鼤r，誤差最小，因此要選擇恰當倍率使指針能指向中央附近；【3】歐姆調零：兩支表筆短接，觀察指針是否指向右側0Ω位置，若不在，旋動歐姆調零旋鈕，使其指向此位置。 【4】測量讀數：兩表筆與待測電阻接觸，讀出示數=指針示數×倍率
注意： （1）斷電操作：即待測電阻應該從電路中斷開。 （2）測量時手不能與表筆金屬部分接觸。 （3）更換倍率后必須重新進行歐姆調零。
三、練習使用多用電表 1.測量定值電阻
【思考】如果測電阻時，選擇×10擋，指針的偏角太小，應當更換哪個倍率后再次測量？ A、 ×100擋 B、 ×1擋
【提示】偏角是以左邊0刻線為起始邊度量的！
1.測量時應注意電流的流向，要使電流從紅表筆流入萬用表，從黑表筆流出。2.如事先不知正負極，可用表筆迅速碰一下測試端，如發現指針反向轉動，就應把表筆交換后再使用。3.測電流時萬用表切勿并聯，以免損壞.
三、練習使用多用電表 2.測量直流電流
【1】選擇開關置于直流電流擋； 【2】選擇恰當量程：對于電流表和電壓表而言，指針應該盡量滿偏，不能滿偏，也至少要達到滿偏的1/3以上； 【3】接入電路：紅表筆相當于正接線柱，黑表筆相當于負接線柱，把萬用表串聯進待測電路中。 【4】讀數：根據所選量程，推算出最小分度值，進行讀數，注意估讀。
電壓表和電流表的估讀方法：
（1）最小分度為“1”的：估讀到下一位。 （2）最小分度為“2”的：按1/2估讀，超過半格的加上最小分度的1/2，不足半格的舍棄。 （3）最小分度為“5”的：按“五分之幾”估讀，接近于最小分度的“五分之幾”就加上最小分度的“五分之幾”。
三、練習使用多用電表 3.測量直流電壓
【1】選擇開關置于直流電壓擋； 【2】選擇恰當量程：對于電流表和電壓表而言，指針應該盡量滿偏，不能滿偏，也至少要達到滿偏的1/3以上； 【3】接入電路：紅表筆相當于正接線柱，黑表筆相當于負接線柱，把萬用表與待測電路并聯。 【4】讀數：根據所選量程，推算出最小分度值，進行讀數，注意估讀。
三、練習使用多用電表 4.判斷二極管的正負極
【思考】根據多用電表的電路圖，請你分析一下： （1）測電流時電流從哪個表筆流入多用電表？ （2）測電阻時電流從哪個表筆流入多用電表？
【提示】（1）測電流電壓時，電流均從紅表筆流進。 (2)測電阻時電流從黑表筆流出，經待測電阻后從紅表筆流進。
【思考】如果黑表筆接二極管的A端，紅表筆接二極管的B端時，電阻很大；反之，當黑表筆接B端，紅表筆接A端時電阻較小。由此，你可以斷定哪端是二極管的正極？
【探究】若用萬用表電阻擋接到一電容器兩端，會有何現象呢？
【結果】電阻擋內部電源先給電容器充電，出現充電電流，指針大幅右偏，而后在充電結束后，電流為0，指針回到0位置。
