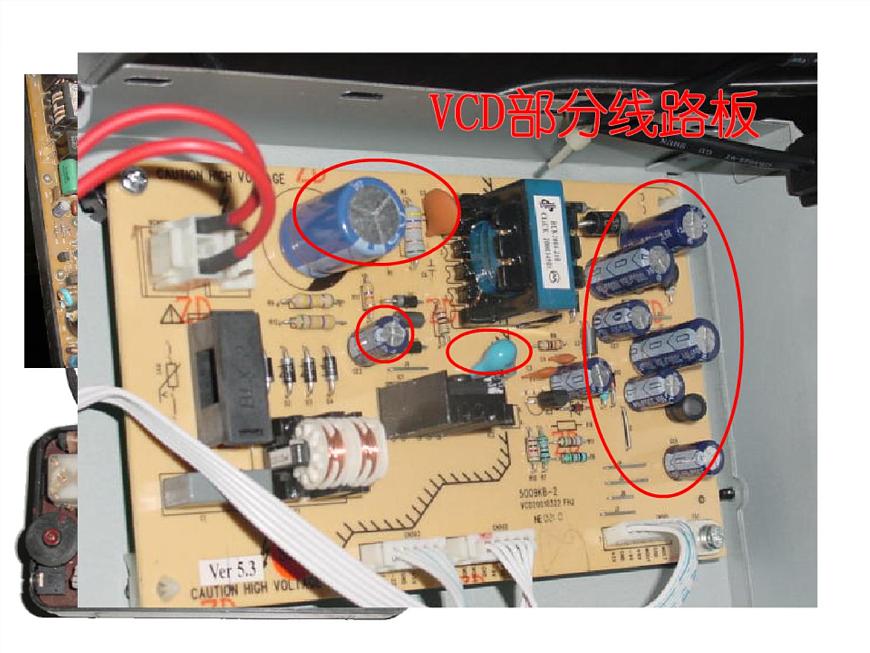

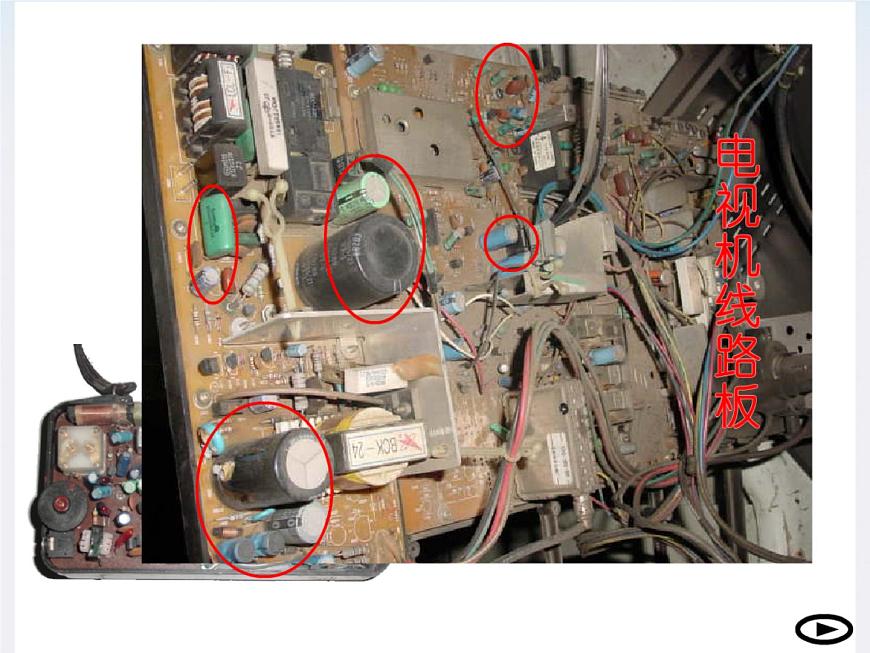

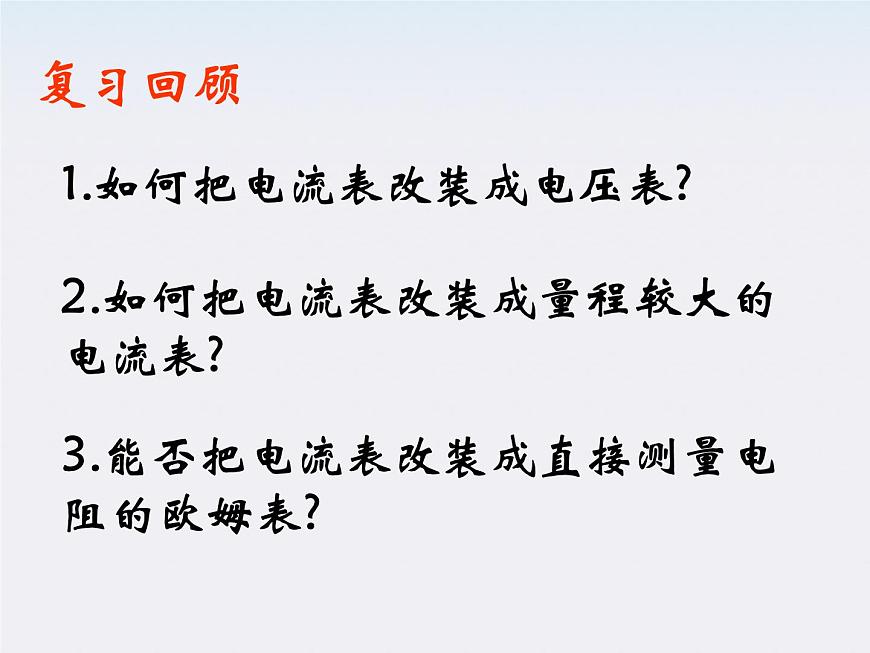

1.如何把電流表改裝成電壓表?
2.如何把電流表改裝成量程較大的電流表?
3.能否把電流表改裝成直接測量電阻的歐姆表?

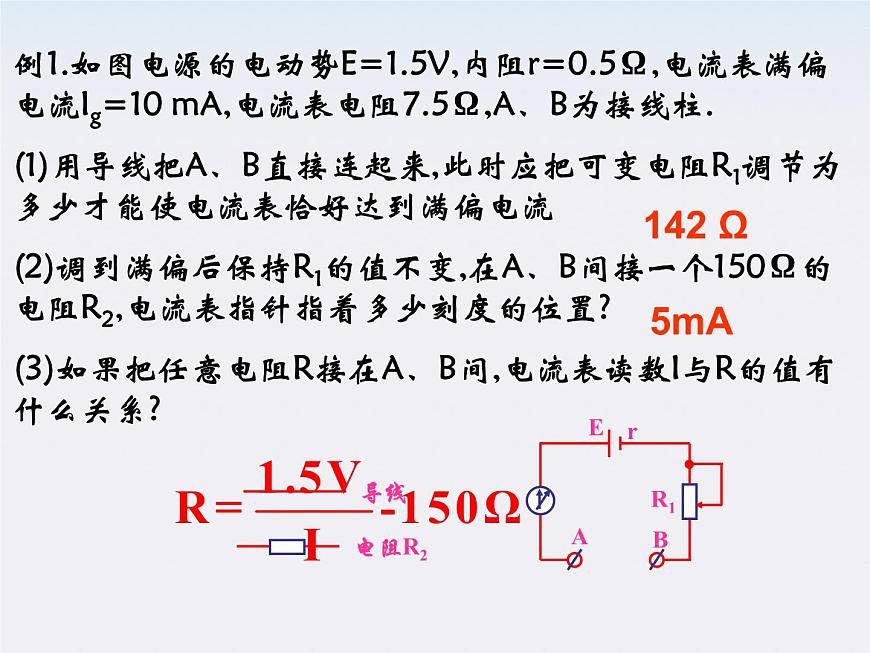

例1.如圖電源的電動勢E=1.5V,內阻r=0.5Ω,電流表滿偏電流Ig=10 mA,電流表電阻7.5Ω,A、B為接線柱.(1)用導線把A、B直接連起來,此時應把可變電阻R1調節為多少才能使電流表恰好達到滿偏電流(2)調到滿偏后保持R1的值不變,在A、B間接一個150Ω的電阻R2,電流表指針指著多少刻度的位置?(3)如果把任意電阻R接在A、B間,電流表讀數I與R的值有什么關系?

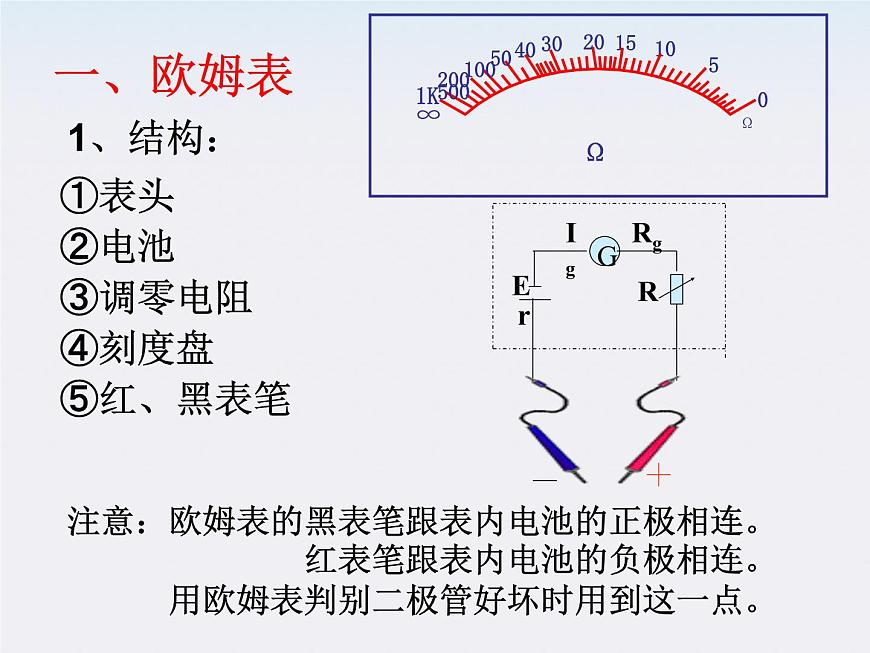

注意：歐姆表的黑表筆跟表內電池的正極相連。 紅表筆跟表內電池的負極相連。 用歐姆表判別二極管好壞時用到這一點。

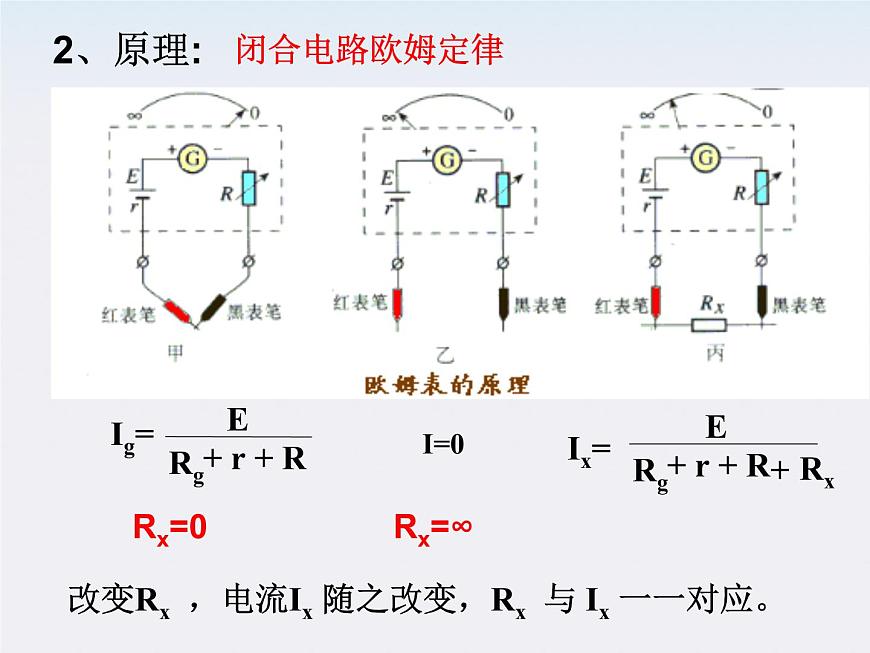

改變Rx ，電流Ix 隨之改變，Rx 與 Ix 一一對應。
（1）零刻度在右邊，左邊為無限大
（2)刻度不均勻，左邊密、右邊稀疏
當Rx=Rg+r+R 時，

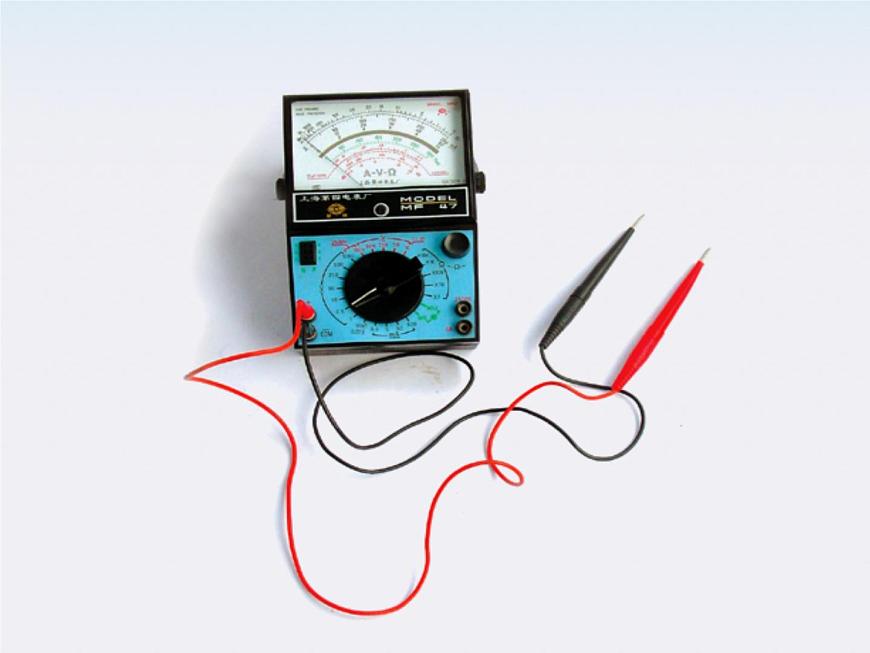

問題:電壓表電流表和歐姆表都有一個表頭能不能讓它們共用一個表頭制成一個多用電表呢?
1.開關S調到1、2、3、4、5、6個位置時電表分別測的是什么?
2.在測量電流和電壓時兩個位置中哪個位置的量程比較大?
1、2為電流表3、4為歐姆表，5、6為電壓表
電流：1大 電壓：6大
①、機械調零；②、選擋：將功能開關旋轉到直流電壓檔；③、根據待測電壓的估計值選擇量程，如果難以估測電壓值，應按照從大到小的順序，先將選擇開關旋轉到最大量程上測試，然后再根據測出的數值，重新確定適當?shù)牧砍淘龠M行測量；④測量時，用紅、黑表筆使多用表跟待測電路并聯，注意使電流從“+”插孔流入多用電表，從“-”插孔流出多用電表，檢查無誤后再閉合開關S；⑤根據檔位所指的量程以及指針所指的刻度值，讀出電壓表的示數，若選用的量程在表盤上沒有對應的刻度，則根據比例關系讀取數值。
①、機械調零；②、選擋：將功能開關旋轉到直流電流擋；③、根據待測電流的估計值選擇量程，如果難以估測電流值，應按照從大到小的順序，先將選擇開關旋轉到最大量程上測試，然后再根據測出的數值，重新確定適當?shù)牧砍淘龠M行測量；③多用電表直流電流檔與電流表原理相同，測量時應使多用電表與待測電路串聯；使電流從紅表筆流入，從黑表筆流出，檢查無誤后再閉合開關；（注意：多用電表直流電流擋是毫安擋，不能測量比較大的電流）⑤讀數時根據擋位所指的量程和指針所指的刻度值，讀出電流表的示數。
3、多用電表測量導體的電阻
①、機械調零；②、選擋：把選擇開關旋轉到歐姆擋上，并根據估測電阻的大小，選擇好選擇開關的倍率；③、歐姆調零：把兩表筆短接，調整歐姆擋的調零旋鈕，使指針指在電阻刻度的“0”位置上（電阻擋的“0”位在刻度的右端）；④、測量（讀數）：把兩只表筆分別與待測電阻的兩端相接，進行測量(注意：待測電阻要和別的元件或電源斷開），讀取表盤指針所指“電阻擋”刻度線的示數，指針所指示數乘以選擇開關所指的倍率，其值就是被測電阻的阻值。⑤、實驗完畢，應將兩表筆從插孔中拔出，并將選擇開關置于交流電壓的最高檔或”O(jiān)FF“擋。如果歐姆擋長期不用，應取出表內的電池。
4、用歐姆表判定二極管的好壞： 歐姆表的黑表筆跟表內電池的正極相連。紅表筆跟表內電池的負極相連。 好的二極管正極接黑表筆、負極接紅表筆時電阻應很小，負極接黑表筆，正極接紅表筆時電阻應很大，否則就不是好二極管。 二極管的單向導電性可用來整流(把交流電變成直流電)、檢波、穩壓等。
如圖示，黑箱外有三個接線柱A、B、C，已知里面只有兩個元件（可能是電池、電阻、二極管），并且兩個接線柱間最多只接有一個元件，用多用電表測量步驟和結果如下：用直流電壓擋測量，A、B、C三點任意兩點間均無電壓用歐姆檔測量，A、B間正、反接電阻相等用歐姆檔測量，黑表筆接A點，紅表筆接C點，阻值很小 ，反接則阻值很大用歐姆檔測量，黑表筆接B點，紅表筆接C點，有阻值，阻值比第2步測得的稍大 ，反接則阻值很大 根據以上測量在圖中 畫出兩個元件的接法。
27．（18分）根據試題要求填空或作圖。
?（1）圖1為多用電表的示意圖，其中S、K、T為三個可調節的部件，現用此電表測量一阻值約為20~30Ω的定值電阻，測量的某些操作步驟如下：①調節可調部件 ，使電表指針停在 位置；②調節可調部件K，使它的尖端指向 位置；③將紅、黑表筆分別插入“+”、“－”插孔，筆尖相互接觸，調節可調部件 ，使電表指針指向 位置。（2）在用多用表測量另一電阻的阻值時，電表的讀數如圖2所示，該電阻的阻值為 Ω。
（3）現用伏安法測量（1）問中的那個定值電阻Rx的阻值（約為20~30 Ω ）。所供器材如下：電壓表V（量程0~15V，內阻20 kΩ ），電流表A1（量程0~50mA，內阻20 Ω ）電流表A2（量程0~30mA，內阻4 Ω ）滑動變阻器R（最大阻值為50Ω，額定電流為1A）直流電源E（電動勢約9V，內阻約0.5 Ω ）,電鍵K連線用的導線若干根。在以上器材中選出適當?shù)钠鞑模嫵鲭娐穲D，要求在圖上標出所選器材的符號。
