2021學年8 多用電表的原理教案設計

這是一份2021學年8 多用電表的原理教案設計，共6頁。教案主要包含了教學目標，自主預習，典型例題，課后練習等內容，歡迎下載使用。

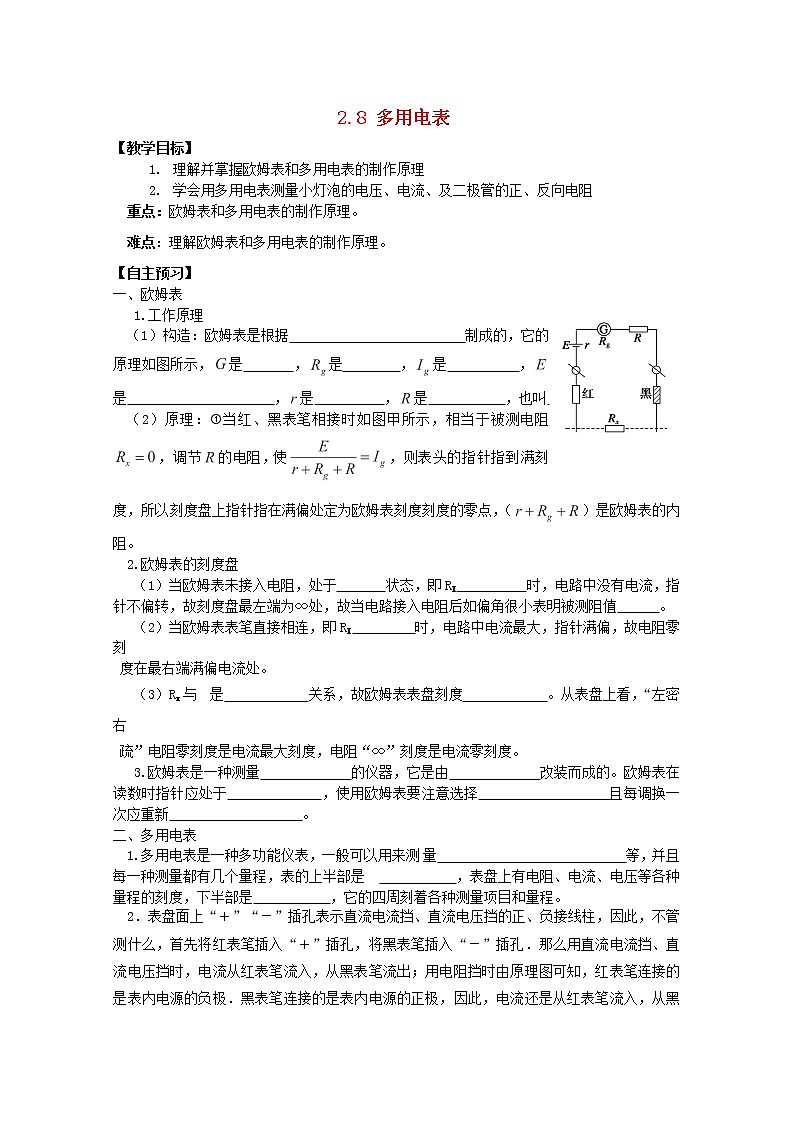

2.8 多用電表【教學目標】理解并掌握歐姆表和多用電表的制作原理學會用多用電表測量小燈泡的電壓、電流、及二極管的正、反向電阻重點：歐姆表和多用電表的制作原理。難點：理解歐姆表和多用電表的制作原理。【自主預習】一、歐姆表   1.工作原理  （1）構造：歐姆表是根據                         制成的，它的原理如圖所示，是       ，是        ，是          ，是                     ，是          ，是           ，也叫               （2）原理：?當紅、黑表筆相接時如圖甲所示，相當于被測電阻，調節的電阻，使，則表頭的指針指到滿刻度，所以刻度盤上指針指在滿偏處定為歐姆表刻度刻度的零點，（）是歐姆表的內阻。2.歐姆表的刻度盤 （1）當歐姆表未接入電阻，處于       狀態，即RX          時，電路中沒有電流，指針不偏轉，故刻度盤最左端為∞處，故當電路接入電阻后如偏角很小表明被測阻值      。   （2）當歐姆表表筆直接相連，即RX         時，電路中電流最大，指針滿偏，故電阻零刻 度在最右端滿偏電流處。   （3）Rx與是            關系，故歐姆表表盤刻度            。從表盤上看，“左密右 疏”電阻零刻度是電流最大刻度，電阻“∞”刻度是電流零刻度。 3.歐姆表是一種測量             的儀器，它是由             改裝而成的。歐姆表在讀數時指針應處于             ，使用歐姆表要注意選擇                  且每調換一次應重新                   。二、多用電表  1.多用電表是一種多功能儀表，一般可以用來測 量                           等，并且每一種測量都有幾個量程，表的上半部是             ，表盤上有電阻、電流、電壓等各種量程的刻度，下半部是           ，它的四周刻著各種測量項目和量程。 2．表盤面上“＋”“－”插孔表示直流電流擋、直流電壓擋的正、負接線柱，因此，不管測什么，首先將紅表筆插入“＋”插孔，將黑表筆插入“－”插孔．那么用直流電流擋、直流電壓擋時，電流從紅表筆流入，從黑表筆流出；用電阻擋時由原理圖可知，紅表筆連接的是表內電源的負極．黑表筆連接的是表內電源的正極，因此，電流還是從紅表筆流入，從黑表筆流出．3．測量前，應把選擇開關旋到相應項目的適當量程上，讀數時要注意擋位與刻度盤的對應．直流電流擋、直流電壓擋跟電流表和電壓表的使用方法一樣．要注意所選的量程應大于用電器兩端電壓的估計值和通過用電器電流的估計值．4．歐姆擋的使用需要注意以下幾點：①選擋接著調零(選擋的原則：指針越接近中值電阻，讀數越精確)；②換擋重新電阻調零；③示數要乘以倍率；④用完后將選擇開關撥離歐姆擋，一般旋至交流電壓最高擋或“OFF”擋上，長期不用時應把電池取出；⑤被測電阻要跟電源、其他元件分離.三、二極管      晶體二極管是由              制成的電子元件，它有兩個電極，一個叫       極，一個叫       極，二極管正向電阻            ，反向電阻             ，用多用電表可以判斷二極管的             或區分它的            。【典型例題】一、歐姆表的工作原理【例1】 若某歐姆表表頭的滿偏電流為5 mA，內裝一節干電池，電動勢為1.5 V，那么該歐姆表的內阻為多少？待測電阻接入紅、黑兩表筆間時，指針偏在滿刻度的3/4處，則待測電阻的阻值為多少？   二、多用電表測電阻的過程【例2】關于多用電表，下列說法正確的是(　　)A．多用表是電壓表、電流表、歐姆表共用一個表頭改裝而成的B．用多用表無論是測電壓、電流還是測電阻，紅表筆的電勢都高于黑表筆的電勢C．多用表的電壓擋、電流擋和歐姆擋都是靠外部提供電流的D．用多用表測電壓、測電流和測電阻時，電流都是從紅表筆流入的 【例3】 如圖2－8－6所示為一可供使用的多用電表，S為選擇開關，Q為電阻擋調零旋鈕．現在要用它檢測兩個電阻的阻值(圖中未畫電阻)．已知阻值分別為R1＝60 Ω， R2＝470 kΩ.下面提出了在測量過程中一系列可能的操作，請你選出能盡可能準確地測定各阻值和符合于多用表安全使用規則的各項操作，并且將它們按合理順序填寫在后面的橫線上的空白處．A．旋動S使其尖端對準電阻擋×1 kB．旋動S使其尖端對準電阻擋×100C．旋動S使其尖端對準電阻擋×10D．旋動S使其尖端對準電阻擋×1E．旋動S使其尖端對準V 1 000F．將兩表筆分別接到R1的兩端，讀出R1的阻值，隨后即斷開G．將兩表筆分別接到R2的兩端，讀出R2的阻值，隨后即斷開H．兩表筆短接，調節Q使表針對準電阻擋刻度盤上的0，隨后即斷開所選操作及其順序為(用字母代號填寫)：________________(操作步驟可以重復選用)． 【課后練習】1.關于多用電表表面上的刻度線，下列說法中正確的是(　　)A．直流電流刻度線和直流電壓刻度線是均勻的，可以共用同一刻度線B．電阻刻度是不均勻的C．電阻刻度上的零刻度與直流電流的最大刻度線相對應D．電阻刻度上的零刻度與直流電流的最大刻度線不對應 2．圖示為多用電表歐姆擋的原理示意圖，其中電流表的滿偏電流為300 μA，內阻Rg＝100 Ω，調零電阻的最大值R＝50 kΩ，串聯的固定電阻R0＝50 Ω，電池電動勢E＝1.5 V，用它測量電阻Rx，能準確測量的阻值范圍是(　　)A．3 kΩ～8 kΩ         B．30 kΩ～80 kΩC．300 kΩ～800 kΩ     D．300 Ω～800 Ω 3．用多用電表的歐姆擋測某一電阻的阻值時，分別用×1、×10、×100三個電阻擋測了三次，指針?biāo)傅奈恢萌鐖D2－8－8所示．其中①是用________擋，②是用________擋，③是用________擋，為提高測量的精確度，應該用________擋，被測電阻阻值約為________． 4．關于歐姆表，下列說法正確的是(　　)A．歐姆表是根據閉合電路歐姆定律制成的B．由于電流和電阻成反比，所以刻度盤上的刻度是均勻的C．使用歐姆表時，選擇好一定量程的歐姆擋后首先應該將兩表筆短接，進行電阻調零，換擋后不必重新調零D．若測量時指針偏角較小，應換用較小倍率擋測量 5．用多用電表的歐姆擋(×1 000 Ω)檢驗性能良好的晶體二極管，發現多用電表的指針向右偏轉的角度很小，這說明(　　)A．二極管加有正向電壓，故測得電阻很小B．二極管加有反向電壓，故測得電阻很大C．此時紅表筆接的是二極管的正極D．此時紅表筆接的是二極管的負極 6．下列說法中正確的是(　　)A．歐姆表的每一擋測量范圍都是0到∞B．歐姆表只能用來粗略地測量電阻C．用歐姆表測電阻，指針越接近刻度中央誤差越大D．用歐姆表測電阻，指針越靠近刻度右邊誤差越小  7．一個用滿偏電流為3 mA的電流表改裝成的歐姆表，調零后用它測量500 Ω的標準電阻時，指針恰好指在刻度盤的正中間．如用它測量一個未知電阻時，指針指在1 mA處，則被測電阻的阻值為(　　)A．1000Ω       B．5000Ω      C．1500 Ω       D．2000Ω8.有三個電阻串聯，如圖6所示，電流表是完好的，合上開關S后，發現電流表的示數為零，在不拆開電路的前提下，通過電壓表測量各連接點的電壓值，可判斷故障原因．電壓表測量數據為Uab＝Ucd＝0，Uac≠0，則該電路的故障原因可能是(　　)A．R1斷路           B．R2斷路C．R3斷路           D．R1、R2、R3斷路 9．調零后，用“×10”擋測量一個電阻的阻值，發現表針偏轉角度極小，正確的判斷和做法是(　　)A．這個電阻值很小B．這個電阻值很大C．為了把電阻測得更準一些，應換用“×1”擋，重新調零后再測量D．為了把電阻測得更準一些，應換用“×100”擋，重新調零后再測量 10.某學生做研究串聯電路電壓特點的實驗時，接成如圖7所示的電路，接通S后，他將多用電表電壓擋的紅、黑表筆并聯在A、C兩點間時，電壓表讀數為U；當并聯在A、B兩點間時，電壓表讀數也為U；當并聯在B、C兩點間時，電壓表讀數為零，故障的原因可能是(　　)A．AB段斷路          B．BC段斷路C．AB段短路          D．BC段短路 11．圖8所示的歐姆表示意圖中，電流表的滿偏電流Ig＝200 μA，內阻Rg＝100 Ω，R0＝1.4 kΩ，電源電動勢E＝1.5 V，電源內阻不計，歐姆表的調零電阻的有效值R是多大？當測量某電阻時，指針恰好在中間位置，則被測電阻R1是多大？     12．(1)如圖9所示，Ⅰ、Ⅱ、Ⅲ三條線分別表示多用電表指針的指示位置．將選擇開關置于直流“50 V”擋，Ⅱ的示數為________V，Ⅲ的示數為________V；選擇開關置于直流“100 mA”擋，Ⅰ的示數為________mA；將多用電表的選擇開關置于“×10 Ω”擋，Ⅲ的示數是________Ω.若接著要測阻值約為30 Ω的電阻，應采用的測量步驟是：_________________________________.       (2)用多用電表的歐姆擋(×100 Ω)測試三只晶體二極管，其結果依次如圖10甲、乙、丙所示，由圖可知，圖________的二極管是好的，該二極管的正極是________端．    答案：例1.答案　300 Ω　100 Ω解析　將紅、黑表筆短接、調節調零電阻的阻值，當電流滿偏時Ig＝所以歐姆表的內阻R內＝Rg＋r＋R0＝＝ Ω＝300 Ω當電流為Ig時，有Ig＝，即R內＋Rx＝＝400 Ω，故Rx＝100 Ω例2. 答案　AD解析　多用電表內只有一個表頭，所以A選項正確；對于多用電表，電流都是從紅表筆流進，從黑表筆流出．其它測量電流的來源都是外電路提供的，但是歐姆擋和其它擋不同，它是靠內部提供電源的． 例3.答案　AHGDHFE(或DHFAHGE)解析　多用電表測量電阻時，量程的選擇以指針中央附近時讀數較準確，由表盤中值示數約150可知，測R1＝60 Ω的電阻時，只能選“×1”擋；測R2＝470 kΩ時，應選擇“×1 k”擋，并且在每次選定量程后，都必須將兩表筆短接，進行電阻擋調零，所以題目中所給操作H需重復選用．在測量過程中對R1與R2測量的先后沒有什么限制，但測量完畢后，功能選擇開關必須旋離電阻擋，撥到交流(V)高壓擋或“OFF”處，所以合理的操作及順序為AHGDHFE或DHFAHGE.課后練習1.答案　ABC2.答案　A3. 答案　×1　×10　×100　×10　300 Ω解析　乘的倍率越大，示數越小，故①是“×1”擋，②是“×10”擋，③是“×100”擋．為了提高測量的準確度，指針應在表盤的中間附近，故選“×10”擋測量．被測電阻阻值約為30×10 Ω＝300 Ω.4.答案　A 5. 答案　BC解析　用歐姆擋進行檢查，指針向右偏轉的角度很小，說明電阻值接近無窮大，二極管加有反向電壓．而歐姆表的紅表筆是和電源負極相連，二極管不導通，說明紅表筆接的是二極管正極．6. 答案　AB解析　由于歐姆表刻度不均勻，只能對電阻粗略地進行測量．7．答案　A解析　本題主要考查對歐姆表的原理的理解．設歐姆表的內阻為R內，由歐姆定律知：3×10－3 A＝，1.5×10－3 A＝，所以R內＝500 Ω，E＝1.5 V，又1×10－3 A＝，所以Rx＝1 000 Ω.8.答案　B解析　若R1斷路，Uab≠0，A錯誤；若R2斷路，Uab＝Ucd＝0，Uac≠0，且電流表的示數為零．B正確；若 R3斷路．Ucd≠0，C錯誤；若R1、R2、R3斷路，Uac＝0.D錯誤．9. 答案　BD10. 答案　AD解析　由題意可得UAB＝UAC＝U，說明由A、B分別至電源的線路均已接通．若BC段完好，則AB段斷路；若BC段短路，則AB段可能斷路，也可能完好．又由題述得UBC＝0，因而可能AB段斷路，或BC段短路，也有可能出現兩者同時發生的情況．分析時考慮要全面，要把故障的可能原因全部找出來，不要漏掉正確選項11. 答案　6 kΩ　7.5 kΩ解析　對歐姆表調零時，指針指在0處，此位置為滿偏電流的位置，即：Ig＝ ，解得：R＝ －Rg－R0＝Ω－100 Ω－1 400 Ω＝6 000 Ω＝6 kΩ歐姆表總內阻R內＝R＋R0＋Rg＝7.5 kΩ當指針在中間位置時＝得R1＝－R內＝7.5 kΩ 12. 答案　(1)20.0　10.0　50　1.20×103　將選擇開關換到×1 Ω擋，重新進行歐姆調零，再進行測量　(2)乙　a
